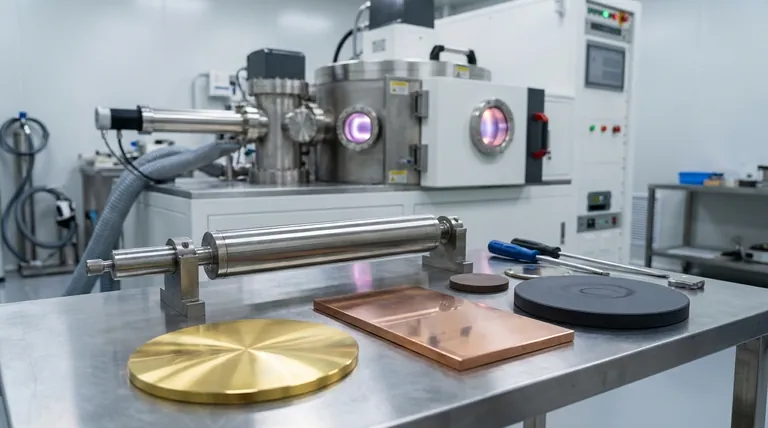

ما هي الأنواع المختلفة لأهداف الرش (Sputtering Targets)؟ اختر مصدر المادة المناسب لعملية الأغشية الرقيقة لديك

في جوهرها، هدف الرش هو مصدر مادة متخصص يُستخدم لإنشاء أغشية رقيقة. يتم تصنيف هذه الأهداف بشكل أساسي حسب تركيبها المادي (مما تتكون) وهندستها الفيزيائية (شكلها)، مع كون جودة المادة بُعدًا ثالثًا حاسمًا يحدد الأداء.

إن "نوع" هدف الرش الذي تحتاجه لا يُعرّف بخصيصة واحدة. إنه مزيج محدد من التركيب المادي، والشكل الفيزيائي، والجودة المجهرية، والتي يجب أن تتطابق جميعها بدقة مع معدات الترسيب الخاصة بك والخصائص المرغوبة لغشاءك الرقيق النهائي.

التصنيف حسب التركيب المادي

الطريقة الأساسية لتصنيف هدف الرش هي حسب المادة التي سيتم ترسيبها. يحدد هذا الاختيار بشكل مباشر الخصائص الكيميائية والفيزيائية للطلاء الناتج.

أهداف المعادن النقية

هذه أهداف مصنوعة من عنصر فلزي واحد، مثل الألمنيوم (Al)، أو النحاس (Cu)، أو التيتانيوم (Ti)، أو الذهب (Au). تُستخدم على نطاق واسع في تطبيقات تتراوح من الأسلاك شبه الموصلة إلى إنشاء الطبقات العاكسة.

أهداف السبائك

تتكون أهداف السبائك من معدنين أو أكثر ممزوجين معًا لتحقيق خصائص محددة لا يمكن للمعدن النقي توفيرها. مثال شائع هو النيكل والكروم (NiCr)، والذي يستخدم لترسيب الأغشية المقاومة في المكونات الإلكترونية.

أهداف المركبات (السيراميك)

تُصنع هذه الأهداف من مركبات كيميائية، غالبًا ما تكون أكاسيد أو نيتريدات أو كاربيدات. تشمل الأمثلة ثاني أكسيد السيليكون (SiO₂) للطبقات العازلة أو نيتريد التيتانيوم (TiN) للطلاءات الصلبة المقاومة للتآكل. قد يكون رش هذه المواد أكثر تعقيدًا من رش المعادن النقية.

التصنيف حسب الشكل الفيزيائي

يتم تحديد شكل الهدف، أو هندسته، من خلال تصميم نظام الرش (الكاثود) الذي سيتم تركيبه فيه.

الأهداف المسطحة (Planar)

هذا هو الشكل الأكثر شيوعًا وبساطة، يشبه قرصًا بسيطًا أو لوحًا مستطيلًا. تكون الأهداف المسطحة أسهل وأقل تكلفة في التصنيع بشكل عام وتُستخدم في مجموعة واسعة من أنظمة البحث والتطوير والإنتاج.

الأهداف الأسطوانية (الدوارة)

تُستخدم في التصنيع عالي الحجم والإنتاج الكبير، حيث تدور الأهداف الأسطوانية أثناء عملية الرش. يسمح هذا الدوران بتآكل أكثر تجانسًا، مما يؤدي إلى استخدام أفضل للمواد، وعمر أطول للهدف، وعملية ترسيب أكثر استقرارًا.

أشكال متخصصة أخرى

على الرغم من أنها أقل شيوعًا، إلا أن بعض أدوات الرش مصممة لهندسات محددة مثل الأهداف الحلقية الشكل. هذه مخصصة جدًا للأداة وغالبًا ما تكون أكثر تكلفة بسبب تعقيد التصنيع.

فهم المفاضلات: الجودة والنقاء

إن مجرد اختيار مادة وشكل ليس كافيًا. إن جودة مادة الهدف نفسها هي ربما العامل الأكثر أهمية لتحقيق غشاء رقيق عالي الأداء. يمكن لهدفين من نفس المادة والشكل أن ينتجا نتائج مختلفة بشكل كبير.

الدور الحاسم للنقاء

يحدد نقاء الهدف، الذي يتم التعبير عنه غالبًا بـ "التسعات" (مثل 99.99% أو 4N)، مستوى الملوثات. في التطبيقات الحساسة مثل تصنيع أشباه الموصلات، يمكن حتى للشوائب الضئيلة في الهدف أن تُدخل عيوبًا وتقوض الأداء الكهربائي للجهاز النهائي.

الكثافة وبنية الحبيبات

الهدف عالي الكثافة ذو البنية المجهرية الموحدة والناعمة الحبيبات أمر ضروري. يمكن أن تسبب الأهداف منخفضة الكثافة ذات الفراغات عدم استقرار العملية والتقوس الكهربائي (Arcing). يضمن حجم الحبيبات المتسق تآكل الهدف بشكل متساوٍ، مما يؤدي إلى معدل ترسيب يمكن التنبؤ به وقابل للتكرار.

البناء والترابط

أهداف الرش ليست مجرد كتل متجانسة من المادة. عادة ما تكون مرتبطة بلوح دعم معدني، والذي يوفر الدعم الهيكلي ويتضمن قنوات لتبريد المياه لتبديد الحرارة الشديدة المتولدة أثناء العملية. جودة هذا الترابط حاسمة للإدارة الحرارية وسلامة الهدف.

اختيار الهدف المناسب لتطبيقك

يجب أن يكون اختيارك مدفوعًا بهدفك النهائي، مع موازنة متطلبات الأداء مقابل قيود الميزانية والمعدات.

• إذا كان تركيزك الأساسي هو البحث والتطوير: توفر الأهداف المسطحة عالية النقاء أقصى قدر من المرونة وهي مثالية لتجربة مواد وعمليات جديدة.
• إذا كان تركيزك الأساسي هو الإنتاج الصناعي عالي الحجم: توفر الأهداف الأسطوانية (الدوارة) استخدامًا فائقًا للمواد، وحملات أطول، واستقرارًا أفضل للعملية، مما يبرر تكلفتها الأولية الأعلى.
• إذا كان تركيزك الأساسي هو طلاء زخرفي أو واقٍ: قد تتمكن من استخدام هدف بمواصفات نقاء أقل، مما يقلل من تكاليف المواد دون المساس بالمتطلبات الجمالية أو الوظيفية الأساسية للفيلم.

إن فهم هذه التصنيفات المتميزة يمكّنك من اختيار مصدر المادة الدقيق اللازم للتحكم في عملية ترسيب الأغشية الرقيقة وتحسينها.

جدول ملخص:

التصنيف	الأنواع الرئيسية	حالات الاستخدام الأساسية
التركيب المادي	معادن نقية (Al، Cu، Ti)، سبائك (NiCr)، مركبات (SiO₂، TiN)	يحدد الخصائص الكيميائية والفيزيائية للفيلم المترسب.
الشكل الفيزيائي	مسطح (قرص/مستطيل)، أسطواني (دوار)، متخصص (حلقة)	يتم تحديده من خلال تصميم نظام الرش لتحقيق تآكل موحد واستخدام فعال للمواد.
جودة المادة	نقاء عالٍ (مثل 99.99%)، كثافة عالية، بنية حبيبات ناعمة	حاسمة لاستقرار العملية، ومعدل الترسيب، وأداء الفيلم النهائي في التطبيقات الحساسة.
