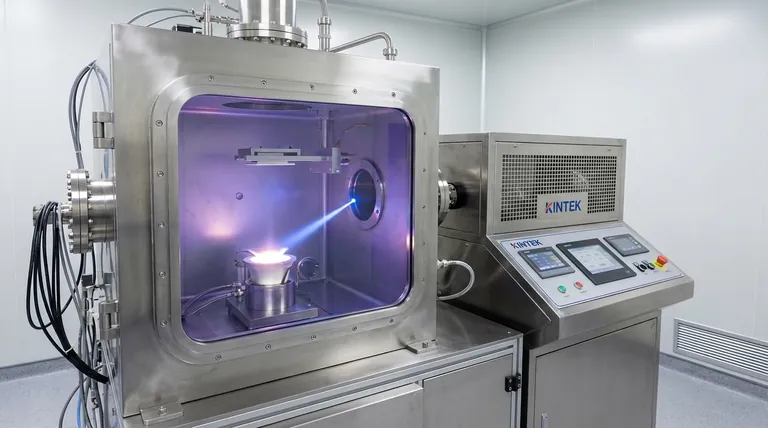

ما هي آلة التبخير؟ الترسيب الدقيق للأغشية الرقيقة للتطبيقات عالية التقنية

باختصار، آلة التبخير هي نظام عالي التقنية يُستخدم لتطبيق طبقة رقيقة للغاية ونقية بشكل استثنائي من مادة على سطح داخل غرفة مفرغة من الهواء. وهي تعمل عن طريق تسخين مادة المصدر حتى تتحول إلى بخار، والذي ينتقل بعد ذلك ويتكثف على جسم مستهدف، يُعرف بالركيزة. النوع الأكثر تقدمًا وشيوعًا هو مبخر الحزمة الإلكترونية (e-beam)، الذي يستخدم شعاعًا مُركزًا بدقة من الإلكترونات عالية الطاقة لتبخير مادة المصدر بتحكم لا يصدق.

آلة التبخير ليست مجرد لطلاء جسم ما؛ إنها أداة دقيقة لهندسة المواد على المستوى النانوي. من خلال تبخير العناصر في الفراغ، فإنها تُنشئ أغشية ذات سمك مُتحكم فيه ونقاء عالٍ، مما يغير بشكل أساسي الخصائص البصرية أو الكهربائية أو الفيزيائية للركيزة.

المبدأ الأساسي: من الصلب إلى البخار إلى الغشاء

التبخير هو نوع من أنواع ترسيب البخار الفيزيائي (PVD)، وهي عملية أساسية في علم المواد وتصنيع أشباه الموصلات. تعتمد العملية برمتها على تحول طور بسيط تتم إدارته في ظل ظروف خاضعة للرقابة العالية.

دور الفراغ

يجب أن تحدث العملية في بيئة فراغ عالية. هذا أمر غير قابل للتفاوض لسببين. أولاً، يزيل الغازات الجوية التي يمكن أن تتفاعل مع البخار وتلوث الغشاء النهائي. ثانيًا، يسمح لذرات البخار بالسفر دون عوائق من المصدر إلى الركيزة.

تدفق العملية

تتبع جميع أنظمة التبخير نفس الخطوات الأساسية: يتم تسخين مادة المصدر حتى تتبخر، ويسافر البخار الناتج عبر الفراغ، ويتكثف أخيرًا كغشاء رقيق صلب على الركيزة الأكثر برودة.

كيف يعمل مبخر الحزمة الإلكترونية

على الرغم من وجود مبخرات حرارية أبسط، إلا أن مبخر الحزمة الإلكترونية هو المعيار الصناعي للتطبيقات عالية الأداء. إنه يوفر تحكمًا ونقاءً لا مثيل لهما باستخدام تيار مُركز من الإلكترونات كمصدر للحرارة.

توليد الحزمة الإلكترونية

يتم تسخين فتيل التنغستن إلى درجات حرارة قصوى، مما يتسبب في إطلاق سحابة من الإلكترونات من خلال عملية تسمى الانبعاث الحراري الأيوني. ثم يتم تطبيق جهد عالٍ (عادة 5-10 كيلو فولت) لتسريع هذه الإلكترونات إلى حزمة عالية الطاقة.

استهداف مادة المصدر

يتم توجيه هذه الحزمة مغناطيسيًا وتركيزها على مادة المصدر المرغوبة، والتي تستقر في بوتقة نحاسية مبردة بالماء. التبريد النشط أمر بالغ الأهمية؛ فهو يضمن تسخين مادة المصدر فقط، مما يمنع البوتقة نفسها من الذوبان أو إطلاق الشوائب.

نقل الطاقة

عندما تضرب الإلكترونات عالية الطاقة المصدر، يتم تحويل طاقتها الحركية على الفور إلى طاقة حرارية شديدة. هذه الحرارة مركزة وقوية لدرجة أنها يمكن أن تذيب وتبخر حتى المواد ذات نقاط الانصهار العالية للغاية، مثل التنغستن أو التنتالوم.

الترسيب والتحكم الدقيق

يسافر البخار الناتج إلى الأعلى في غرفة الفراغ ويتكثف على الركيزة الموضوعة أعلاه. يشكل هذا غشاءً رقيقًا يتراوح سمكه النموذجي بين 5 و 250 نانومتر.

لضمان الدقة، تستخدم الأنظمة ميزان بلوري كوارتز (QCM). تراقب هذه الأداة معدل الترسيب في الوقت الفعلي، مما يسمح بالتحكم الدقيق في سمك الغشاء النهائي وصولاً إلى مستوى النانومتر الواحد.

فهم المفاضلات والمزايا

لا توجد تقنية مثالية. يعد فهم نقاط القوة والضعف في تبخير الحزمة الإلكترونية أمرًا أساسيًا لاستخدامه بفعالية.

الميزة الرئيسية: نقاء لا مثيل له

نظرًا لأن الحزمة الإلكترونية تسخن مادة المصدر فقط، يتم القضاء تقريبًا على التلوث من البوتقة. ينتج عن هذا أغشية ذات نقاء عالٍ بشكل استثنائي، وهو أمر بالغ الأهمية للتطبيقات البصرية والإلكترونية.

الميزة الرئيسية: تنوع المواد

يمكن للحرارة المركزة والمكثفة أن تبخر مجموعة واسعة من المواد، بما في ذلك المعادن والعوازل وحتى المعادن الحرارية ذات نقاط الانصهار العالية جدًا التي يستحيل تبخيرها بالطرق الحرارية الأبسط.

القيود: الترسيب بخط الرؤية المباشر

يسافر البخار في خط مستقيم من المصدر إلى الركيزة. هذا يعني أن تبخير الحزمة الإلكترونية ممتاز لطلاء الأسطح المستوية ولكنه غير فعال في طلاء الأشكال ثلاثية الأبعاد المعقدة ذات المناطق المظللة أو التجاويف بشكل موحد.

القيود: احتمالية التلف

يمكن للإلكترونات عالية الطاقة أن تولد أشعة سينية شاردة عند اصطدامها بمادة المصدر. في بعض الحالات، يمكن أن يتسبب هذا الإشعاع في تلف المكونات الإلكترونية الحساسة أو الركائز البوليمرية.

متى تكون آلة التبخير هي الأداة المناسبة؟

يعتمد اختيار طريقة الترسيب كليًا على هدفك النهائي. يتفوق التبخير حيث يكون النقاء والأداء أمرًا بالغ الأهمية.

• إذا كان تركيزك الأساسي هو إنشاء طلاءات بصرية عالية النقاء: يعد تبخير الحزمة الإلكترونية الخيار الأمثل لإنتاج طبقات مضادة للانعكاس دقيقة، ومرايا، وفلاتر.
• إذا كان تركيزك الأساسي هو ترسيب مواد ذات نقاط انصهار عالية: تعتبر الحرارة المركزة والموضعية للحزمة الإلكترونية واحدة من الطرق الفعالة القليلة للمواد مثل التيتانيوم أو التنغستن أو التنتالوم.
• إذا كان تركيزك الأساسي هو الترسيب السريع للمعادن في تصنيع أشباه الموصلات: يوفر تبخير الحزمة الإلكترونية جودة غشاء ممتازة ومعدلات ترسيب عالية لإنشاء التوصيلات الكهربائية والوصلات البينية.
• إذا كان تركيزك الأساسي هو طلاء جسم ثلاثي الأبعاد معقد بشكل موحد: يجب أن تفكر في طريقة PVD بديلة مثل الرش (sputtering)، التي لا تحتوي على نفس قيود خط الرؤية المباشر.

في نهاية المطاف، يعد نظام التبخير أداة أساسية لهندسة مواد جديدة من الذرات، مما يتيح الابتكار عبر العلوم والتكنولوجيا الحديثة.

جدول ملخص:

الميزة	الوصف
العملية	ترسيب البخار الفيزيائي (PVD) في غرفة مفرغة من الهواء
الطريقة الأساسية	تبخير الحزمة الإلكترونية (E-Beam)
الميزة الرئيسية	نقاء غشاء لا مثيل له وقدرة على التعامل مع مواد ذات نقاط انصهار عالية
القيود الرئيسية	الترسيب بخط الرؤية المباشر، غير مثالي للأشكال ثلاثية الأبعاد المعقدة
التطبيقات النموذجية	تصنيع أشباه الموصلات، والطلاءات البصرية، والبحث والتطوير
