عوامل اختيار النوافذ البصرية الكبيرة

اعتبارات عامة للنوافذ البصرية الكبيرة

العوامل البيئية والتشغيلية

غالبًا ما يتم نشر النوافذ الضوئية الكبيرة في الأماكن الخارجية أو البيئات التي تتعرض فيها باستمرار لمختلف الملوثات، مثل الغبار والرطوبة والملوثات الكيميائية. يمكن أن تؤدي هذه الملوثات إلى تدهور جودة سطح النوافذ بشكل كبير، مما يؤثر على أدائها البصري. للتخفيف من هذه المشاكل، فإن الصيانة الدورية ضرورية. ويشمل ذلك إعادة تلميع النوافذ لاستعادة نعومة سطحها وإعادة طلائها بطبقات واقية، مثل الطلاء المضاد للانعكاس (AR). لا تقتصر إجراءات الصيانة هذه على تعزيز طول عمر النوافذ فحسب، بل توفر أيضًا وفورات كبيرة في التكاليف على المدى الطويل من خلال إطالة عمرها التشغيلي وتقليل تكرار الاستبدال.

علاوةً على ذلك، يمكن أن تختلف الظروف التشغيلية التي تُستخدم فيها هذه النوافذ البصرية الكبيرة اختلافًا كبيرًا، بدءًا من بيئات الضغط العالي إلى التقلبات الشديدة في درجات الحرارة. يمكن أن تؤدي هذه الظروف إلى تسريع تآكل النوافذ وتلفها، مما يستلزم دورات صيانة متكررة. لذلك، فإن فهم التحديات البيئية والتشغيلية المحددة أمر بالغ الأهمية لتصميم استراتيجيات صيانة فعالة تضمن الأداء الأمثل للنوافذ البصرية الكبيرة.

اعتبارات الوزن

يُعد وزن النوافذ الضوئية الكبيرة عاملاً حاسمًا يؤثر على مختلف مراحل دورة حياتها، بدءًا من الحصول على المواد الخام وحتى التركيب النهائي. ويؤثر ثقل هذه النوافذ تأثيراً مباشراً على تكلفة وجدوى شراء المواد، حيث أن المواد الأثقل وزناً غالباً ما تتطلب مناولة ونقل متخصصين.

وفي مرحلة المعالجة، يمكن أن يؤدي وزن المواد إلى زيادة تكاليف الإنتاج بشكل كبير. تستلزم النوافذ الأثقل وزنًا آلات وتقنيات أكثر قوة لتشكيلها وصقلها، الأمر الذي قد يستغرق وقتًا طويلاً ومكلفًا. بالإضافة إلى ذلك، يؤثر الوزن على عملية الطلاء؛ حيث تتطلب المواد الأكثر سمكًا أو الأكثر كثافة طبقات أكثر من الطلاءات الواقية، مما يزيد من التكاليف.

التثبيت هو مجال آخر بالغ الأهمية حيث يلعب الوزن دورًا محوريًا. يجب تركيب النوافذ البصرية الكبيرة، خاصة تلك المستخدمة في مجال الطيران والدفاع، بدقة وثبات. يستلزم وزن هذه النوافذ هياكل تركيب قوية وهندسة دقيقة لضمان قدرتها على تحمل الضغوط التشغيلية دون المساس بسلامتها البصرية. وبالتالي، فإن وزن النوافذ البصرية الكبيرة ليس مجرد تفصيل تقني بل هو اعتبار رئيسي يمكن أن يؤثر على جدوى المشروع بأكمله وتكلفته.

استخدامات وأشكال النوافذ البصرية الكبيرة

تطبيقات وأشكال النوافذ الضوئية الكبيرة وأشكالها

التطبيقات الشائعة

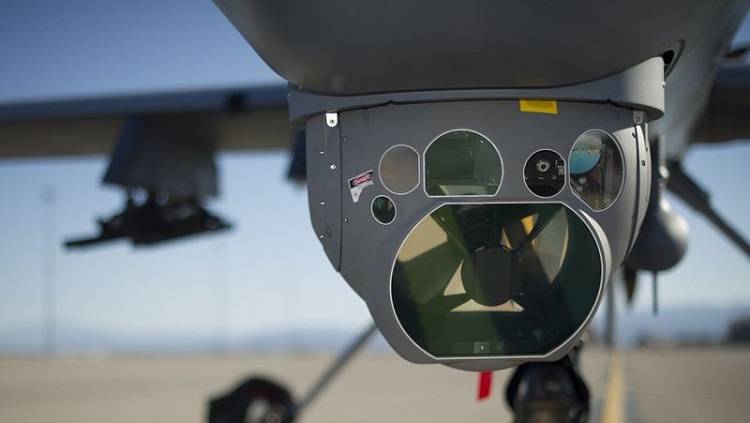

النوافذ البصرية الكبيرة هي مكونات أساسية في مجموعة من المجالات التكنولوجية المتقدمة. في الفضاء الجوي تعمل هذه النوافذ كعناصر حاسمة في المركبات الفضائية والأقمار الصناعية، مما يتيح الاتصال والمراقبة البصرية الواضحة. علم الفلك يستفيد بشكل كبير من النوافذ الكبيرة لأنها تسهل التقاط صور وبيانات عالية الدقة من الأجرام السماوية البعيدة. قطاع قطاع الدفاع يستخدم هذه النوافذ في العديد من أنظمة المراقبة والاستهداف، مما يضمن الدقة والوضوح في العمليات ذات المهام الحرجة.

في مجال الاتصالات البصرية في الفضاء الحر فإن النوافذ الكبيرة لا غنى عنها للحفاظ على روابط البيانات ذات النطاق الترددي العالي عبر مسافات طويلة. أبحاث طاقة الليزر العالية تعتمد على هذه النوافذ لاحتواء أشعة الليزر القوية وتوجيهها بأمان، مما يدعم التجارب العلمية الرائدة. بالإضافة إلى ذلك أنظمة الليدار التي تعتبر ضرورية للمركبات ذاتية القيادة ورسم الخرائط البيئية، تعتمد على نوافذ كبيرة لتوفير جمع بيانات دقيقة في الوقت الحقيقي. تؤكد كل من هذه التطبيقات على الدور الحيوي الذي تلعبه النوافذ الضوئية الكبيرة في تطوير التكنولوجيا الحديثة والاستكشافات العلمية.

اختلافات الشكل

تُظهر النوافذ الضوئية الكبيرة مجموعة متنوعة من الأشكال المصممة خصيصاً لتطبيقات محددة. يمكن أن تتراوح هذه الأشكال من الأشكال الدائرية والمستطيلة التقليدية إلى أشكال هندسية أكثر تخصصًا مثل الأشكال المربعة والبيضاوية وحتى غير المنتظمة. وغالبًا ما يتم اختيار الشكل وفقًا للمتطلبات الوظيفية للتطبيق، والتي قد تتطلب خصائص بصرية فريدة أو قيودًا ميكانيكية.

على سبيل المثال، يتم استخدام النوافذ الدائرية بشكل شائع في التطبيقات التي تتطلب انتقالًا موحدًا للضوء عبر مجال رؤية واسع، كما هو الحال في علم الفلك والفضاء. من ناحية أخرى، غالبًا ما تُفضل النوافذ المستطيلة والمربعة في الحالات التي تكون فيها المساحة محدودة أو عندما تكون نسبة أبعاد معينة مفيدة، كما هو الحال في أنواع معينة من أنظمة الليزر.

وتوفر النوافذ البيضاوية وغير المنتظمة الشكل مرونة في التصميم، مما يسمح بالاندماج في الأنظمة ذات الأشكال الهندسية المعقدة أو حيثما يلزم تحسين الأداء البصري لزوايا الرؤية غير القياسية. وتعد هذه المرونة ذات قيمة خاصة في التطبيقات البحثية والدفاعية المتقدمة، حيث تكون القدرة على التكيف مع الظروف التشغيلية الفريدة ذات أهمية قصوى.

الشكل	التطبيقات الشائعة
دائري	علم الفلك والفضاء الجوي والاتصالات البصرية في الفضاء الحر
مستطيلة	أنظمة الليزر، الليدار، أبحاث طاقة الليزر العالية
المربع	أنظمة مدمجة، تطبيقات فضائية محدودة
بيضاوي	الأنظمة البصرية المخصصة، زوايا الرؤية غير القياسية
غير منتظمة	الأبحاث المتقدمة والدفاع والأشكال الهندسية المعقدة

إن اختيار شكل النافذة ليس مجرد قرار تجميلي، بل هو عامل حاسم يؤثر على الأداء والكفاءة الكلية للنظام البصري. يحمل كل شكل مزايا وقيود متأصلة، مما يجعل من الضروري مطابقة هندسة النافذة مع المتطلبات المحددة للتطبيق.

الركيزة

مواد للنوافذ البصرية الكبيرة

المواد الشائعة

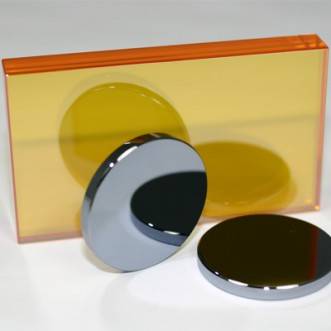

عند اختيار المواد اللازمة للنوافذ البصرية الكبيرة، تتوفر مجموعة متنوعة من الخيارات، كل منها مصمم خصيصًا لنطاقات وتطبيقات طيفية محددة. بالنسبة للتحليل الطيفي المرئي، يشيع استخدام مواد مثل BK7 وBorofloat/Supremax والسيليكا المنصهرة نظرًا لخصائصها البصرية الممتازة وثباتها. يوفر زجاج البورسليكات BK7 توازنًا جيدًا بين التكلفة والأداء، مما يجعله خيارًا شائعًا للعديد من التطبيقات. يوفر Borofloat/Supremax، وهو زجاج بوروفلوات/سوبريماكس، وهو زجاج بوروسيليكات آخر، خصائص حرارية وميكانيكية محسنة، مما يجعله مناسبًا للبيئات الأكثر تطلبًا. وتُعد السيليكا المنصهرة، المعروفة بنقائها العالي وتمددها الحراري المنخفض، مثالية للتطبيقات التي تتطلب دقة وثباتًا عاليًا.

في طيف الأشعة تحت الحمراء، يتم اختيار مواد مختلفة لاستيعاب المتطلبات الفريدة لهذا النطاق. وغالبًا ما يتم استخدام الجرمانيوم والسيليكون وسيلينيد الزنك وكبريتيد الزنك لنفاذية عالية في منطقة الأشعة تحت الحمراء. على الرغم من أن الجرمانيوم باهظ الثمن نسبيًا، إلا أنه يوفر مؤشرات انكسار عالية ويستخدم عادةً في التصوير الحراري وأنظمة الرؤية الليلية. ويُعرف السيليكون، وهو خيار شائع آخر، بمتانته وتوصيله الحراري العالي، مما يجعله مناسبًا للتطبيقات ذات درجات الحرارة العالية. أما سيلينيد الزنك وكبريتيد الزنك، وكلاهما معروفان بنوافذ الإرسال العريضة، وغالبًا ما يستخدمان في التطبيقات التي تتطلب إرسال ليزر عالي الطاقة والتصوير الحراري.

لكل من هذه المواد مجموعة من المزايا والقيود الخاصة بها، مما يجعل اختيار المواد خطوة حاسمة في تصميم وتنفيذ النوافذ البصرية الكبيرة. لا يؤثر اختيار المواد على الأداء البصري فحسب، بل يؤثر أيضًا على التكلفة الإجمالية والوزن ومتانة النافذة. لذلك، يجب مراعاة المتطلبات المحددة للتطبيق بعناية لضمان اختيار المادة المثلى.

خصائص المواد

عند اختيار المواد اللازمة للنوافذ البصرية الكبيرة، يجب مراعاة العديد من الخصائص الرئيسية لضمان الأداء والاستقرار الأمثل. النفاذية أمر بالغ الأهمية، حيث إنها تحدد مدى فعالية المادة في نقل الضوء عبر الطيف، وهو أمر بالغ الأهمية للتطبيقات التي تتراوح من التحليل الطيفي المرئي إلى التصوير بالأشعة تحت الحمراء. وتتميز مواد مثل السيليكا المنصهرة والجرمانيوم بنفاذية عالية في أطيافها الخاصة، مما يجعلها مثالية لتطبيقات محددة.

التجانس عامل حاسم آخر. تضمن المادة المتجانسة أن تكون الخصائص البصرية موحدة في جميع أنحاء النافذة، مما يمنع التشوهات والانحرافات التي يمكن أن تؤثر على جودة الضوء المنقول. هذا التجانس مهم بشكل خاص في التطبيقات عالية الدقة مثل علم الفلك وأبحاث الطاقة الليزرية العالية، حيث يمكن أن تؤدي حتى التناقضات الطفيفة إلى أخطاء كبيرة.

التلدين هي عملية تعزز استقرار المادة عن طريق تقليل الضغوط الداخلية. تكون المواد الملدنة أقل عرضة للتشوه أو التشقق تحت الضغط الحراري أو الميكانيكي، مما يجعلها أكثر متانة وموثوقية في البيئات الصعبة. على سبيل المثال، يخضع زجاج البورسليكات مثل Borofloat لعملية التلدين لتحسين مقاومته للصدمات الحرارية، وهو أمر ضروري للتطبيقات التي تنطوي على تغيرات سريعة في درجات الحرارة.

الخصائص	الأهمية	أمثلة
النفاذية	تحدد كفاءة انتقال الضوء عبر الطيف.	السيليكا المنصهرة (مرئية)، الجرمانيوم (الأشعة تحت الحمراء)
التجانس	يضمن خصائص بصرية موحدة، مما يمنع التشوهات.	بوروفلوت، سوبريماكس
التلدين	يقلل من الضغوط الداخلية ويحسن الثبات والمتانة.	زجاج البورسليكات، السيليكون

تساهم هذه الخصائص مجتمعةً في الأداء العام وطول العمر الافتراضي للنوافذ البصرية الكبيرة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الهامة.

طرق التلميع والاختبار

تقنيات التلميع

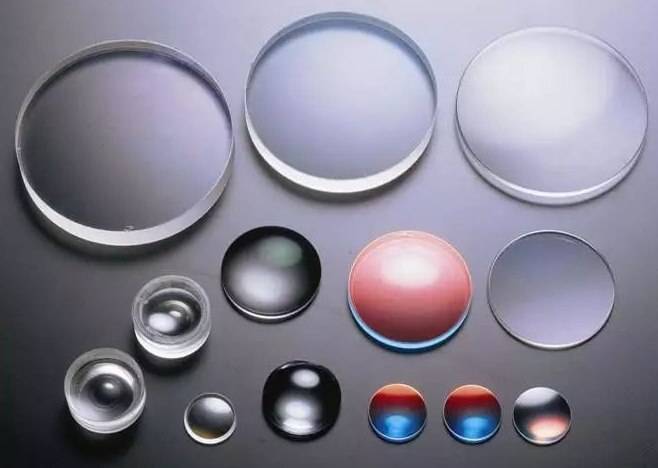

عندما يتعلق الأمر بتلميع النوافذ البصرية الكبيرة، فإن الاختيار بين تقنيات التلميع من جانب واحد أو من جانبين يتوقف إلى حد كبير على حجم الإنتاج. بالنسبة للقطع المفردة أو الدفعات الصغيرة، غالبًا ما يُفضل التلميع من جانب واحد نظرًا لدقته وقدرته على التركيز على خصائص السطح الفردية. وتسمح هذه الطريقة بالاهتمام الدقيق بالتفاصيل، مما يضمن تلبية كل نافذة للمتطلبات الصارمة اللازمة لتحقيق الأداء الأمثل.

من ناحية أخرى، يتم استخدام التلميع على الوجهين للكميات الأكبر، حيث تكون الكفاءة والتوحيد أمرًا بالغ الأهمية. لا تعمل هذه التقنية على تسريع عملية الإنتاج فحسب، بل تضمن أيضًا صقل جانبي النافذة بنفس المعايير الصارمة. هذا النهج ثنائي الجوانب مفيد بشكل خاص للتطبيقات التي تتطلب إنتاجية عالية وجودة متسقة عبر وحدات متعددة.

المقياس الحاسم في تقييم فعالية طرق الصقل هذه هو خطأ واجهة الإرسال الموجي (TWE). يقيس TWE مقدار انحراف واجهة الموجة المرسلة عن واجهة الموجة المرجعية المثالية، وهو أمر بالغ الأهمية للحفاظ على الأداء البصري للنافذة. يشير انخفاض TWE إلى جودة أعلى في التلميع، مما يؤدي إلى وضوح بصري فائق وأقل قدر من التشويه. ولذلك، وبغض النظر عن تقنية التلميع المستخدمة، فإن تحقيق معدل TWE منخفض هو أمر ضروري لضمان أن النوافذ البصرية الكبيرة تفي بمعايير الأداء المطلوبة.

طرق الاختبار

تُعد دقة النوافذ البصرية الكبيرة أمرًا بالغ الأهمية، خاصةً عندما تكون مخصصة للتطبيقات في مجالات الفضاء والفلك والدفاع. ولضمان استيفاء هذه النوافذ لمتطلبات الأداء الصارمة، يتم استخدام طرق اختبار متقدمة. إحدى هذه الطرق هي استخدام مقاييس التداخل ذات الفتحة الكبيرة التي تم تحويلها طوريًا . صُممت هذه الأجهزة المتطورة لقياس واجهة الموجة المرسلة بدقة عالية، مما يوفر نظرة ثاقبة على الجودة البصرية للنافذة.

تعمل مقاييس التداخل عن طريق تقسيم شعاع الضوء إلى مسارين: مسار مرجعي ومسار اختبار.يمر مسار الاختبار عبر النافذة التي يتم تقييمها، بينما لا يمر المسار المرجعي.عندما يتم إعادة تجميع الشعاعين، فإن أي اختلافات في واجهة الموجة ناتجة عن عيوب في مادة النافذة أو سطحها ستؤدي إلى أنماط تداخل.يتم تحليل هذه الأنماط لتحديد الطبيعة الدقيقة للعيوب ومداها.

يضيف استخدام مقاييس التداخل المتغيرة الطور طبقة إضافية من الدقة.من خلال إدخال إبدالات طور متحكم بها بين الحزم المرجعية وحزم الاختبار، يمكن لمقياس التداخل تحديد أخطاء واجهة الموجة بدقة أكبر.وهذا أمر بالغ الأهمية بشكل خاص بالنسبة للنوافذ الكبيرة، حيث يمكن أن تؤثر حتى الانحرافات الطفيفة على الأداء بشكل كبير.

وباختصار، يوفر الجمع بين مقاييس التداخل ذات الفتحة الكبيرة ومقاييس التداخل ذات التداخل المتغير الطور طريقة اختبار قوية للنوافذ البصرية الكبيرة، مما يضمن استيفاءها للمعايير العالية المطلوبة للتطبيقات المقصودة.

اعتبارات الطلاء والتغليف

اعتبارات الطلاء والتعبئة والتغليف

متطلبات الطلاء

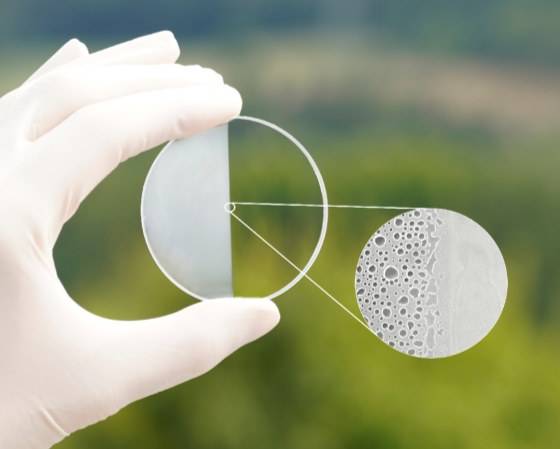

عند اختيار النوافذ البصرية الكبيرة، يُعد استخدام الطلاءات المضادة للانعكاس (AR) أمرًا ضروريًا لتحسين الأداء البصري.لا تعمل هذه الطلاءات على تقليل الانعكاسات غير المرغوب فيها فحسب، بل تعمل أيضًا على تحسين انتقال الضوء، وهو أمر ضروري لمختلف التطبيقات مثل الفضاء وعلم الفلك.

وبالإضافة إلى طلاءات الواقع المعزز، يمكن إضافة تحسينات اختيارية مثل الخصائص الكارهة للزيوت والكارهة للماء.تعمل هذه الطلاءات الإضافية على حماية أسطح النوافذ من الملوثات، مثل بصمات الأصابع وقطرات الماء، والتي يمكن أن تقلل من الوضوح البصري بمرور الوقت.

يعد تجانس الطلاء عاملاً حاسمًا لا يمكن التغاضي عنه.يجب أن تفي جودة طبقة الطلاء بالعديد من المتطلبات الصارمة:

الالتصاق:يجب أن يكون الطلاء ملتصقًا بقوة بالمادة الأساسية، مما يضمن عدم تقشره أو تقشره في ظروف التشغيل.
الاكتمال:يجب أن يكون الطلاء موحدًا على السطح بالكامل، مع تبلور دقيق ومضغوط لتقليل المسامية.
الخصائص:يجب أن يتسم الطلاء بخصائص فيزيائية وكيميائية وميكانيكية جيدة لتحمل الإجهاد البيئي والمتطلبات التشغيلية.
السماكة:يجب أن تلتزم سماكة الطلاء بالمواصفات القياسية، مع توزيع متساوٍ لمنع أي نقاط ضعف موضعية أو تباينات في الأداء.

يعد ضمان استيفاء معايير الجودة هذه أمرًا حيويًا للحفاظ على سلامة ووظائف النوافذ البصرية الكبيرة في البيئات الصعبة.

طرق التغليف

تتطلب النوافذ الضوئية الكبيرة تغليفاً دقيقاً لضمان وصولها إلى وجهتها في حالة جيدة.وغالباً ما يتم شحن هذه النوافذ في حقائب صلبة قوية مصممة لتحمل قسوة النقل.وداخل هذه العلب، توفر مواد التغليف الداخلية الواقية، مثل الحشوات الرغوية أو الحمالات المجهزة حسب الطلب، طبقة إضافية من الأمان، مما يمنع أي حركة قد تسبب تلفًا أثناء النقل.

في بعض التطبيقات ذات المخاطر العالية، مثل تلك الموجودة في قطاعي الطيران أو الدفاع، يتم التعامل مع النوافذ البصرية الكبيرة في بيئات خاضعة للرقابة مثل الغرف النظيفة.وتقلل هذه البيئات من مخاطر التلوث من الغبار والجسيمات الأخرى، والتي يمكن أن تضر بالسلامة البصرية للنوافذ.تضمن بروتوكولات التعبئة والتغليف في غرف الأبحاث أن تظل النوافذ خالية من الملوثات منذ لحظة تعبئتها حتى يتم تركيبها في التطبيق النهائي.

طريقة التغليف	الوصف
حقائب صلبة مع حشوات إسفنجية	علب صلبة مزودة بإدخالات إسفنجية واقية أو حمالات مجهزة خصيصًا لتحقيق الثبات.
بيئات غرف الأبحاث	بيئات مضبوطة تقلل من مخاطر التلوث أثناء المناولة.

يتأثر اختيار طريقة التغليف بالمتطلبات المحددة للتطبيق وحساسية النوافذ البصرية.على سبيل المثال، قد تستلزم النوافذ المستخدمة في علم الفلك عالي الدقة أو أبحاث الليزر أعلى مستوى من الحماية والنظافة، مما يستلزم تغليفها في غرف الأبحاث.وعلى العكس من ذلك، قد تعتمد التطبيقات الأقل حساسية فقط على العلب الصلبة ذات التغليف الداخلي.

وبغض النظر عن الطريقة المختارة، يظل الهدف واحدًا: ضمان وصول النوافذ البصرية الكبيرة إلى وجهتها بنفس الحالة التي كانت عليها عندما غادرت منشأة التصنيع.يعد هذا الاهتمام بالتفاصيل في التغليف أمرًا بالغ الأهمية للحفاظ على أداء هذه المكونات الهامة وطول عمرها الافتراضي.
