درجة حرارة المصيدة الباردة ودورها في التجفيف بالتجميد

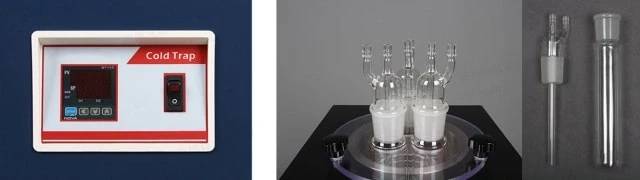

الغرض من المصيدة الباردة ووظيفتها
تؤدي المصيدة الباردة دورًا حاسمًا في عملية التجفيف بالتجميد من خلال التقاط بخار الماء والمواد المتطايرة الأخرى، وبالتالي حماية نظام التفريغ وضمان الكفاءة التشغيلية. صُمم هذا الجهاز خصيصًا لتكثيف الأبخرة، باستثناء الغازات الدائمة، إلى شكل صلب أو سائل. على الرغم من أن له سعة تخزين سائلة محدودة، إلا أن المصيدة الباردة تكمل العمل المنتظم للمكثفات، مما يمنع الأبخرة من الدخول والتكثيف داخل مضخة التفريغ. هذه الحماية ضرورية لتجنب التلوث والفيضان المحتمل للمضخة.
وعلاوة على ذلك، يلعب المصيدة الباردة دورًا حيويًا في منع تلوث المنتج. في الأنظمة التي تستخدم فيها المضخات الزيت كسائل عمل أو مادة تشحيم، هناك خطر من تسرب أبخرة الزيت إلى داخل الحجرة وتلويث العينة. تخفف المصيدة الباردة من هذا الخطر بشكل كبير من خلال التقاط أبخرة الزيت هذه. بالنسبة للعينات السائلة الكبيرة، تكون المصائد الباردة الكبيرة، مثل تلك المصنعة من قبل KINTEK، فعالة بشكل خاص.

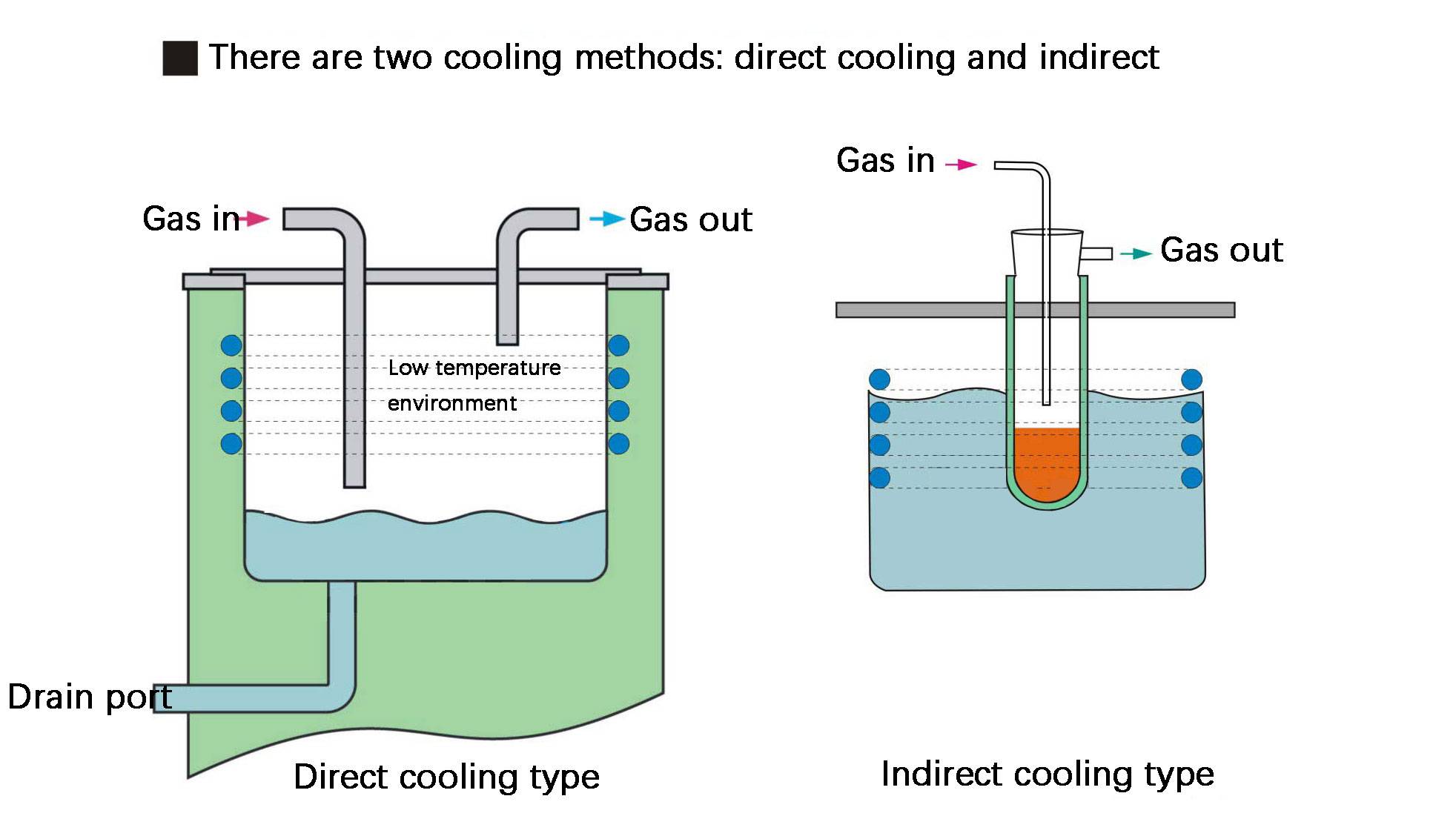

من الناحية التشغيلية، عندما تقوم مضخة التفريغ بإزالة الغاز من الغرفة، تقوم المصيدة الباردة بتكثيف أو تسامي الغازات مثل الماء أو أبخرة المذيبات. ويمنع هذا الإجراء هذه الأبخرة من تلويث مضخة التفريغ والتيار الهوائي، مما قد يؤدي إلى حدوث أعطال. تستخدم المصائد الباردة بشكل شائع في التطبيقات التي تتضمن أقراص دوارة أو أنظمة تفريغ الهواء، حيث تجمع أيضًا أبخرة الزيت من المضخة لمنعها من دخول الغرفة. في بعض الحالات، تُستخدم المصائد الباردة في بعض الحالات لتكثيف المواد عن قصد بمساعدة معدات مراقبة درجة الحرارة. في حين أنها تُستخدم في أغلب الأحيان لتكثيف الغازات، يمكن أن تعالج المصائد الباردة أيضًا أنواعًا أخرى من التلوث، بما في ذلك المواد الصلبة.
الفوائد النظرية لانخفاض درجات حرارة المصيدة الباردة المنخفضة
يمكن أن يسفر خفض درجة حرارة المصيدة الباردة في عملية التجفيف بالتجميد عن العديد من المزايا النظرية. تتمثل إحدى الفوائد الأساسية في القدرة على التقاط طبقات أكثر سمكًا من الجليد. ويحدث ذلك لأن انخفاض درجة الحرارة يعزز تكثيف بخار الماء، مما يؤدي إلى تكوين رواسب جليد أكثر كثافة داخل المصيدة الباردة.
علاوة على ذلك، يمكن أن يؤدي انخفاض درجة حرارة المصيدة الباردة إلى زيادة كبيرة في تدرج الضغط داخل النظام. ويمكن أن يؤدي هذا التفاضل الضغطي المتزايد إلى تسريع عملية التسامي حيث ينتقل الجليد مباشرة من الحالة الصلبة إلى الحالة الغازية دون المرور عبر المرحلة السائلة. ويسهل تدرج الضغط الأكبر إزالة بخار الماء بكفاءة أكبر من المنتج الذي يتم تجفيفه بالتجميد، وبالتالي تحسين كفاءة العملية الإجمالية.
وباختصار، في حين أن التنفيذ العملي لدرجات حرارة منخفضة للمصيدة الباردة يجب أن يأخذ في الاعتبار القيود المختلفة، فإن الفوائد النظرية تشمل التقاط الجليد السميك وتعزيز عملية التسامي من خلال تدرج ضغط أكبر.
القيود والقيود العملية
قيود معدل التدفق وقطر الممر
لا يتم تحديد معدل تدفق بخار الماء في عملية التجفيف بالتجميد من خلال درجة حرارة المصيدة الباردة فحسب، بل يتأثر أيضًا بشكل كبير بقطر الممر الذي ينتقل من خلاله البخار. يعمل قطر هذا الممر كقيد فيزيائي، مما يحد من الحد الأقصى لمعدل التدفق الذي يمكن تحقيقه. بالإضافة إلى ذلك، تعمل سرعة الصوت في الوسط على تقييد حركة بخار الماء بشكل أكبر، مما يؤدي إلى الحد من الفوائد المحتملة التي يمكن الحصول عليها من التشغيل في درجات حرارة منخفضة.
للتوضيح، ضع في اعتبارك سيناريو يكون فيه قطر الممر ضيقًا. حتى لو تم تحسين درجة حرارة المصيدة الباردة لالتقاط بخار الماء بكفاءة، فإن القطر الضيق سيعيق التدفق، مما يقلل من الكفاءة الكلية لعملية التجفيف بالتجميد. وبالمثل، فإن سرعة الصوت، التي تختلف مع درجة الحرارة، يمكن أن تسهل أو تعيق حركة البخار، اعتمادًا على الظروف.
| العامل | التأثير على معدل التدفق |
|---|---|
| قطر الممر | يحد القطر الضيق من الحد الأقصى لمعدل التدفق، بغض النظر عن درجة الحرارة. |
| سرعة الصوت | تختلف باختلاف درجة الحرارة، مما يسهل أو يعيق حركة البخار. |
| درجة حرارة المصيدة الباردة | في حين أن درجات الحرارة المنخفضة يمكن أن تعزز التقاط البخار، إلا أنها مقيدة بحدود فيزيائية. |
باختصار، في حين أن انخفاض درجات حرارة المصيدة الباردة يمكن نظريًا تحسين عملية التجفيف بالتجميد من خلال التقاط المزيد من بخار الماء، فإن هذه الفوائد تخفف من القيود المادية التي يفرضها قطر الممر وسرعة الصوت. تعد موازنة هذه العوامل أمرًا بالغ الأهمية لتحسين أداء معدات التجفيف بالتجميد.
توزيع الثلج ودرجة حرارة المصيدة الباردة
يمكن بالفعل أن يؤدي انخفاض درجات الحرارة في المصائد الباردة إلى تعزيز كفاءة الاحتجاز من خلال التقاط طبقات جليد أكثر سمكًا وخلق تدرج ضغط أكبر، مما يعزز نظريًا عملية التسامي. ومع ذلك، فإن هذه الميزة النظرية لا تخلو من التحديات العملية. على سبيل المثال، إذا كانت درجة حرارة المصيدة الباردة منخفضة للغاية، فقد يؤدي ذلك إلى توزيع غير متساوٍ للجليد داخل المصيدة. يمكن أن يكون هذا التفاوت واضحًا بشكل خاص في العينات التي تحتوي على خليط من المحاليل، حيث يجب أن تكون درجة الحرارة مطابقة بشكل مثالي للمكون الذي يحتوي على أقل نقطة تجمد لضمان الاحتجاز الأمثل.
| درجة حرارة المصيدة الباردة | توزيع الجليد | تأثير الكفاءة |
|---|---|---|
| -50°C | متساوية | معتدلة |
| -105°C | متفاوتة | منخفضة |
يمكن أن يؤدي توزيع الجليد غير المتكافئ في درجات الحرارة المنخفضة إلى العديد من أوجه القصور التشغيلية. أولاً، قد يسبب انسدادًا موضعيًا، مما يعيق التدفق السلس لبخار الماء عبر المصيدة. وثانيًا، يمكن أن يقلل من كفاءة الحبس الإجمالية، مما يسمح لبعض الأبخرة بتجاوز المصيدة ودخول نظام التفريغ أو البيئة. وهذا لا يضر بنقاء عملية التجفيف بالتجميد فحسب، بل يضع أيضًا ضغطًا غير ضروري على مضخة التفريغ.
للتخفيف من هذه المشكلات، من الضروري إيجاد توازن في إعدادات درجة حرارة المصيدة الباردة. ويضمن هذا التوازن قدرة المصيدة على التقاط بخار الماء بفعالية دون أن يؤدي ذلك إلى تكوين جليد غير متساوٍ. كل قطعة من معدات التجفيف بالتجميد لها نطاق درجة الحرارة الأمثل لمصيدة التبريد الخاصة بها، والتي يجب معايرتها بعناية بناءً على الخصائص المحددة للعينة التي تتم معالجتها. من خلال القيام بذلك، يمكن للمرء زيادة كفاءة عملية التجفيف بالتجميد إلى أقصى حد مع الحفاظ على أداء المعدات وطول عمرها.
موازنة درجة حرارة المصيدة الباردة لتحقيق الأداء الأمثل
إيجاد نقطة توازن الأداء
تمتلك كل قطعة من معدات التجفيف بالتجميد درجة حرارة مثالية فريدة من نوعها لمصيدة التبريد، وهي معلمة حاسمة توائم بين الكفاءة وأداء المعدات. ودرجة الحرارة المثالية هذه ليست حلاً واحدًا يناسب الجميع، ولكنها مصممة خصيصًا للخصائص المحددة والحدود التشغيلية للمعدات. من خلال تحديد نقطة التوازن هذه والحفاظ عليها، يمكن للمشغلين تجنب مخاطر درجات الحرارة المرتفعة جدًا أو المنخفضة جدًا، والتي يمكن أن تؤدي إلى أداء دون المستوى الأمثل وانخفاض الكفاءة.
على سبيل المثال، قد تؤدي درجات الحرارة المنخفضة للغاية إلى تعزيز التقاط بخار الماء، ولكنها قد تتسبب أيضًا في توزيع غير متساوٍ للثلج داخل المصيدة الباردة، مما يؤدي إلى عدم كفاءة عملية التجفيف بالتجميد. وعلى العكس من ذلك، قد تفشل درجات الحرارة المرتفعة للغاية في احتجاز بخار الماء بشكل كافٍ، مما يضر بنظام التفريغ والكفاءة الكلية. ولذلك، تمثل درجة الحرارة المثلى توازنًا دقيقًا، حيث يتم تعظيم فوائد التقاط البخار بكفاءة دون تكبد عيوب الظروف القاسية.
ويعد هذا التوازن أمرًا حاسمًا لضمان سير عملية التجفيف بالتجميد بسلاسة وكفاءة، مما يساهم في نهاية المطاف في جودة المنتج النهائي واتساقه. ومن خلال ضبط درجة حرارة المصيدة الباردة إلى هذه النقطة المثلى، يمكن للمصنعين تحقيق عملية تجفيف بالتجميد أكثر تحكمًا وموثوقية مما يعزز أداء المعدات وكفاءة العملية.
