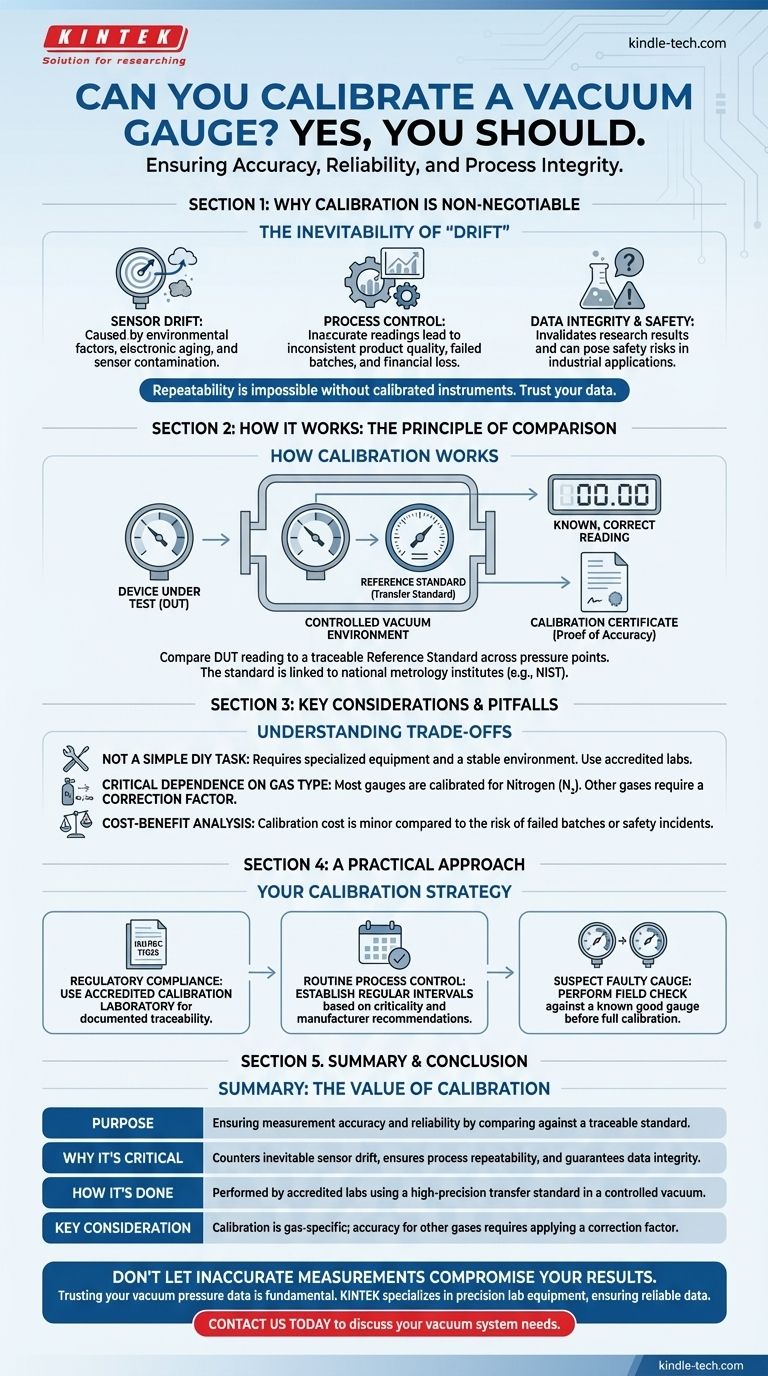

هل يمكنك معايرة مقياس التفريغ؟ ضمان قراءات ضغط دقيقة لمختبرك

نعم، يمكنك ويجب عليك بالتأكيد معايرة مقياس التفريغ. إنها عملية أساسية مطلوبة لضمان دقة وموثوقية قياساتك. مع مرور الوقت، تتعرض جميع المقاييس لـ "انحراف" بسبب العوامل البيئية، وتقادم المكونات الإلكترونية، وتلوث المستشعر، مما يجعل المعايرة المنتظمة ضرورية لأي تطبيق تكون فيه قيم الضغط حرجة.

المبدأ الأساسي للمعايرة بسيط ومباشر: أنت تقارن قراءة مقياسك بمعيار مرجعي - وهو جهاز منفصل وأكثر دقة تكون معايرته قابلة للتتبع إلى معهد قياس وطني. تتحقق هذه العملية من دقة مقياسك وتوفر البيانات اللازمة لأي تعديلات ضرورية.

لماذا المعايرة غير قابلة للتفاوض

مقياس التفريغ ليس جهازًا ثابتًا. تقل دقته بمرور عمر خدمته. إن فهم سبب حدوث ذلك يكشف لماذا تعد المعايرة جزءًا إلزاميًا من ممارسة التفريغ المهنية، وليست اختيارية.

حتمية "الانحراف"

الانحراف (Drift) هو الفقدان التدريجي لدقة الأداة. في مقاييس التفريغ، ينجم هذا عن عدة عوامل، بما في ذلك تلوث المستشعر بغازات العملية أو أبخرة الزيت، وتقادم المكونات الإلكترونية، والتآكل المادي للمستشعر نفسه (مثل تدهور الفتيل في مقياس الكاثود الساخن).

يعني هذا الانحراف أن مقياسًا كان دقيقًا قبل عام قد يوفر الآن قراءات خاطئة بشكل كبير، مما يؤدي إلى افتراضات غير صحيحة حول أداء نظام التفريغ الخاص بك.

التأثير على التحكم في العمليات

بالنسبة لعمليات التصنيع مثل الترسيب الفيزيائي للبخار (PVD)، أو التجفيف بالتجميد، أو تصنيع أشباه الموصلات، يعد مستوى التفريغ معلمة عملية حرجة. يمكن أن يؤدي مقياس غير معاير إلى جودة منتج غير متسقة، أو دفعات فاشلة، وخسارة مالية كبيرة.

التكرار مستحيل بدون أدوات معايرة. إذا لم تتمكن من الوثوق بقياساتك، فلا يمكنك ضمان نتيجة عمليتك.

ضمان سلامة البيانات والسلامة

في البيئة البحثية، يمكن أن تؤدي قراءات الضغط غير الدقيقة إلى إبطال صحة النتائج التجريبية، مما يهدر الوقت والموارد. في بعض التطبيقات الصناعية، قد يشكل التشغيل خارج نطاق ضغط معين مخاطر تتعلق بالسلامة. توفر المعايرة الدليل الموثق على أن قياساتك موثوقة وأن نظامك يعمل كما هو مقصود.

كيف تتم معايرة مقياس التفريغ

على الرغم من أن المفهوم بسيط، إلا أن التنفيذ يتطلب معدات متخصصة وبيئة خاضعة للرقابة. نادرًا ما تكون مهمة بسيطة يمكنك القيام بها بنفسك.

مبدأ المقارنة

في جوهرها، تتضمن المعايرة وضع المقياس الذي يتم اختباره (الجهاز قيد الاختبار، أو DUT) والمعيار المرجعي في بيئة تفريغ متطابقة. ثم تقارن القراءات من الجهاز قيد الاختبار بالقراءات الصحيحة المعروفة من المعيار المرجعي عبر مجموعة من نقاط الضغط.

دور معيار النقل

يُعرف المقياس المرجعي باسم معيار النقل (transfer standard). وهو جهاز عالي الدقة (مثل مقياس الحجاب الحاجز السعوي) يتميز بانخفاض شديد في الانحراف ودقة عالية. والأهم من ذلك، يجب أن يكون لمعيار النقل هذا معايرة قابلة للتتبع خاصة به، تربطه بسلسلة غير منقطعة تعود إلى معيار وطني أساسي، مثل تلك التي تحتفظ بها NIST (المعهد الوطني للمعايير والتكنولوجيا).

شهادة المعايرة

تقدم خدمة المعايرة الاحترافية شهادة معايرة. هذه الوثيقة هي دليلك على الدقة. وتفصل القراءات "كما وجدت" و "كما تركت"، وعدم اليقين في القياسات، ومعايير النقل المستخدمة، وتاريخ إجراء المعايرة.

فهم المفاضلات والمزالق

على الرغم من أهميتها، تتضمن المعايرة اعتبارات عملية ومصادر محتملة للخطأ يجب عليك إدارتها.

هذه ليست مهمة بسيطة للقيام بها بنفسك

تتطلب المعايرة الدقيقة حجرة تفريغ عالية مستقرة، وأنظمة إدخال غاز دقيقة، ومعيار نقل باهظ الثمن ومُصان بشكل صحيح. لهذا السبب، ترسل معظم المؤسسات مقاييسها إلى مختبر معايرة معتمد يمتلك المعدات والخبرة اللازمة.

الاعتماد الحاسم على نوع الغاز

العديد من المقاييس الشائعة (مثل مقاييس بيراني أو المزدوجات الحرارية) حساسة للغاز؛ يعتمد خرجها على الموصلية الحرارية للغاز في النظام. يتم معايرتها عادةً للنيتروجين (N₂).

إذا استخدمت المقياس لقياس غاز مختلف، مثل الأرجون (Ar) أو الهيليوم (He)، فستكون القراءة غير دقيقة ما لم تقم بتطبيق عامل تصحيح الغاز الصحيح. يجب أن تحدد المعايرة دائمًا الغاز المستخدم.

تحليل التكلفة والعائد

يتضمن إرسال مقياس للمعايرة الاحترافية تكلفة ووقت توقف عن العمل. ومع ذلك، فإن هذه التكلفة دائمًا ما تكون ضئيلة مقارنة بالتكلفة المحتملة لدُفعة إنتاج فاشلة، أو مشروع بحثي مخترق، أو حادث سلامة ناتج عن الاعتماد على بيانات غير دقيقة.

نهج عملي لمعايرة المقياس

يجب أن تتماشى استراتيجيتك للمعايرة مع أهدافك ومتطلباتك المحددة.

• إذا كان تركيزك الأساسي هو الامتثال التنظيمي أو البحث القابل للتتبع: يجب عليك استخدام مختبر معايرة معتمد وفقًا لمعيار ISO/IEC 17025. لا يوجد بديل للتتبع الموثق الذي يوفره هذا.
• إذا كان تركيزك الأساسي هو التحكم الروتيني في العمليات: قم بإنشاء فترة معايرة منتظمة (على سبيل المثال، سنويًا) بناءً على توصية الشركة المصنعة ومدى أهمية القياس لجودة عمليتك.
• إذا كنت تشك في وجود عطل في مقياس واحد: قبل تحمل تكلفة المعايرة، قم بإجراء فحص ميداني بسيط عن طريق مقارنة قراءته بمقياس جديد أو تمت معايرته مؤخرًا في ظل ظروف التفريغ نفسها. يمكن أن يساعد هذا في عزل وحدة معيبة حقًا.

في نهاية المطاف، المعايرة المنتظمة هي ما يحول مؤشر الضغط البسيط إلى أداة موثوقة لليقين العلمي والصناعي.

جدول الملخص:

جانب المعايرة	الخلاصة الرئيسية
الغرض	ضمان دقة القياس وموثوقيته من خلال المقارنة بمعيار قابل للتتبع.
لماذا هي حرجة	تتصدى للانحراف الحتمي للمستشعر، وتضمن تكرار العملية، وتضمن سلامة البيانات.
كيف تتم	تُجرى بواسطة مختبرات معتمدة باستخدام معيار نقل عالي الدقة في تفريغ مُتحكم به.
الاعتبار الرئيسي	المعايرة خاصة بالغاز؛ تتطلب الدقة للغازات الأخرى تطبيق عامل تصحيح.
