ما هي عيوب التبخير الفراغي؟ فهم المفاضلات في ترسيب الأغشية الرقيقة

في جوهره، التبخير الفراغي هو عملية مباشرة، لكن هذه البساطة تقدم قيودًا كبيرة. تتمثل عيوبه الرئيسية في ضعف تجانس الفيلم على الأسطح الكبيرة أو المعقدة، وصعوبة ترسيب المواد التي تحتوي على عناصر متعددة مثل السبائك، والتحكم المحدود في خصائص الفيلم النهائي، والاستخدام غير الفعال لمواد المصدر.

المفاضلة المركزية للتبخير الفراغي هي اختيار السرعة والبساطة على حساب الدقة والتحكم. في حين أنها طريقة فعالة من حيث التكلفة للطلاءات البسيطة، فإن طبيعتها "خط الرؤية" واعتمادها على الطاقة الحرارية تخلق تحديات متأصلة للتطبيقات المتقدمة أو المعقدة.

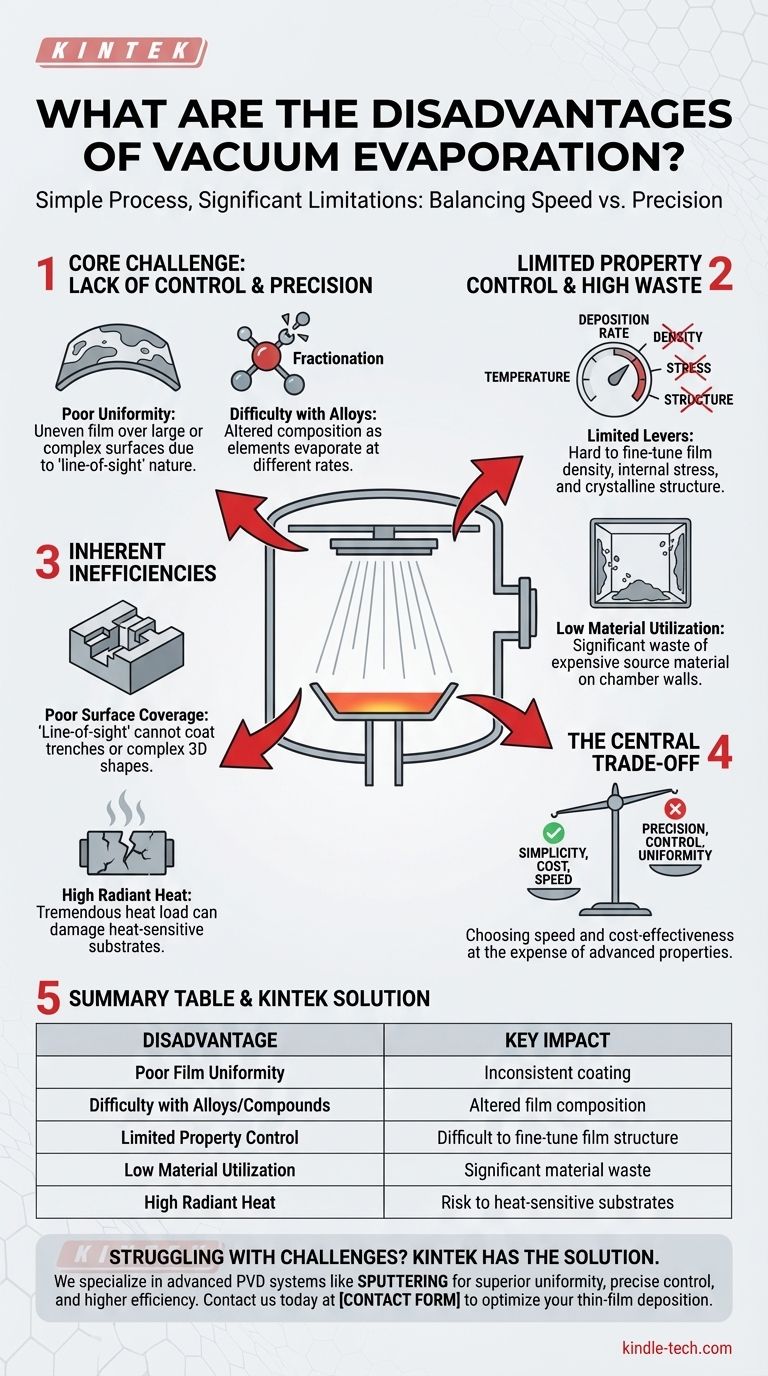

ما هي عيوب التبخير الفراغي؟ فهم المفاضلات في ترسيب الأغشية الرقيقة

التحدي الأساسي: نقص التحكم والدقة

التبخير الفراغي هو في الأساس عملية حرارية. يتم تسخين مادة المصدر في فراغ حتى تتبخر، ويسافر البخار في خط مستقيم حتى يتكثف على سطح أبرد - وهو الركيزة. هذه الآلية البسيطة هي جذر عيوبه الرئيسية.

صعوبة التعامل مع السبائك والمركبات

عندما تقوم بتسخين مادة تحتوي على عناصر متعددة (سبيكة أو مركب)، فإن العنصر ذو ضغط البخار الأعلى سيتبخر بشكل أسرع. هذا يعني أن تكوين البخار، وبالتالي الفيلم المترسب، سيختلف عن مادة المصدر، وهي مشكلة تُعرف باسم التجزئة.

تحقيق التكافؤ الصحيح لفيلم معقد أمر صعب للغاية بهذه الطريقة.

تحكم محدود في خصائص الفيلم

متغير التحكم الأساسي هو درجة الحرارة. على عكس طرق الترسيب الفيزيائي للبخار (PVD) الأكثر تقدمًا مثل الرش، هناك عدد قليل من الروافع التي يمكن استخدامها للتأثير على خصائص الفيلم النهائية.

هذا يجعل من الصعب ضبط خصائص مثل كثافة الفيلم، أو الإجهاد الداخلي، أو التركيب البلوري. غالبًا ما يكون الفيلم الناتج أقل كثافة وله التصاق أضعف من الفيلم الناتج عن عملية ترسيب أكثر نشاطًا.

ضعف تجانس سمك الفيلم

تتبخر مادة المصدر إلى الخارج مثل الضوء المنبعث من مصباح. الركائز الموضوعة مباشرة أمام المصدر تتلقى طلاءً سميكًا، بينما المناطق المائلة أو البعيدة تتلقى طلاءً أرق بكثير.

يتطلب تحقيق سمك موحد على مساحة كبيرة أو على أجزاء متعددة في وقت واحد تجهيزات دوارة معقدة وغالبًا ما تكون باهظة الثمن.

عدم كفاءات العملية المتأصلة

بساطة العملية تؤدي أيضًا إلى الهدر والضرر المحتمل للمكونات التي يتم طلاؤها.

ضعف تغطية السطح

مسار "خط الرؤية" يعني أن البخار لا يمكنه تغطية ما لا يمكنه "رؤيته". يؤدي هذا إلى تغطية ضعيفة جدًا للأشكال ثلاثية الأبعاد المعقدة، أو في الخنادق، أو على جوانب الميزات.

هذا القيد، المعروف باسم ضعف تغطية الخطوات، يجعله غير مناسب للتطبيقات التي تتطلب طلاءً متوافقًا يغطي بشكل موحد المكون بأكمله.

انخفاض استخدام المواد

نظرًا لأن البخار يشع للخارج من المصدر، فإن جزءًا كبيرًا من مادة المصدر باهظة الثمن ينتهي به الأمر بتغطية الجزء الداخلي من حجرة التفريغ بدلاً من الركائز المستهدفة.

يمكن أن يؤدي عدم الكفاءة هذا إلى زيادة التكاليف بشكل كبير، خاصة عند التعامل مع المعادن الثمينة مثل الذهب أو البلاتين.

أحمال حرارية إشعاعية عالية

تسخين المصدر إلى نقطة التبخير يولد كمية هائلة من الحرارة الإشعاعية. يمكن أن تتلف هذه الحرارة بسهولة الركائز الحساسة للحرارة، مثل البلاستيك أو المكونات الإلكترونية الدقيقة.

فهم المفاضلات: لماذا تختارها على أي حال؟

على الرغم من هذه العيوب الواضحة، لا يزال التبخير الفراغي عملية صناعية مستخدمة على نطاق واسع. يتم قبول نقاط ضعفها مقابل الحصول على عدد قليل من المزايا الرئيسية.

البساطة والتكلفة

إنها عمومًا عملية PVD الأقل تكلفة والأبسط للتنفيذ والتشغيل. بالنسبة للتطبيقات عالية الحجم ومنخفضة التعقيد، غالبًا ما تكون هذه الميزة الاقتصادية هي العامل الحاسم.

نقاء وسرعة عالية

في بيئة التفريغ العالي، إذا بدأت بمادة مصدر عالية النقاء، يمكنك إنتاج فيلم عالي النقاء جدًا. يمكن أن تكون معدلات الترسيب عالية جدًا أيضًا، مما يجعلها أسرع بكثير من البدائل لبعض المواد.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار طريقة الترسيب الصحيحة مواءمة إمكانيات العملية مع نتيجتك المحددة.

إذا كان تركيزك الأساسي هو طلاء معدني بسيط ومنخفض التكلفة على سطح مسطح نسبيًا (على سبيل المثال، الكروم الزخرفي، الألومنيوم على العواكس): يعتبر التبخير الفراغي خيارًا ممتازًا وفعالاً من حيث التكلفة حيث تكون عيوبه ذات تأثير ضئيل.
إذا كان تركيزك الأساسي هو ترسيب سبيكة معقدة أو فيلم مركب بخصائص دقيقة (على سبيل المثال، مرشحات بصرية وظيفية، أشباه موصلات): فإن نقص التحكم في التركيب والهيكل يجعل التبخير خيارًا سيئًا؛ فكر في الرش بدلاً من ذلك.
إذا كان تركيزك الأساسي هو طلاء موحد ومتوافق على جسم ثلاثي الأبعاد معقد: يجب عليك إما الاستثمار في تجهيزات كوكبية معقدة للغاية أو اختيار عملية بديلة ذات خصائص غير خط الرؤية.

في نهاية المطاف، يعد فهم القيود المتأصلة في التبخير الفراغي هو المفتاح لاستخدامه بفعالية أو لاختيار بديل أكثر ملاءمة لتحديك الهندسي المحدد.

جدول ملخص:

العيب	التأثير الرئيسي
ضعف تجانس الفيلم	طلاء غير متناسق على الأسطح الكبيرة أو المعقدة
صعوبة التعامل مع السبائك/المركبات	تغير في تكوين الفيلم بسبب التجزئة
تحكم محدود في الخصائص	صعوبة في ضبط الكثافة أو الإجهاد أو الهيكل
انخفاض استخدام المواد	هدر كبير للمواد المصدر باهظة الثمن
حرارة إشعاعية عالية	خطر إتلاف الركائز الحساسة للحرارة
