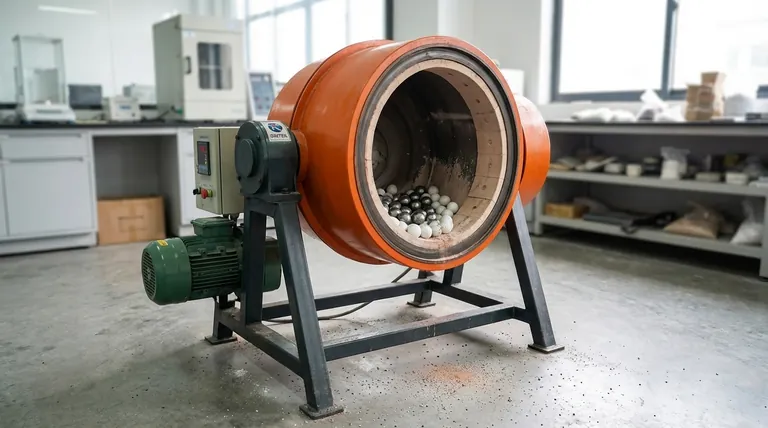

ما هي المكونات الرئيسية للمطحنة الكروية؟ قم بتحسين عملية الطحن لديك لتحقيق أفضل أداء

في جوهرها، المكونات الأساسية للمطحنة الكروية هي الغلاف الأسطواني الدوار، والبطانة الداخلية التي تحميه، ووسائط الطحن التي تقوم بتقليل الحجم، ونظام الدفع الذي يشغل العملية برمتها. تعمل هذه الأجزاء بالتنسيق مع آليات التغذية والتفريغ لإنشاء نظام قوي لسحق المواد وطحنها.

المطحنة الكروية هي أكثر من مجرد مجموعة من الأجزاء؛ إنها نظام هندسي حيث يتم اختيار كل مكون بدقة للتحكم في قوى الصدم والاحتكاك. يعد فهم كيفية تفاعل الغلاف والبطانات والوسائط ونظام الدفع هو المفتاح لتحقيق حجم جسيمات وكفاءة تشغيل محددة.

الأساس: الغلاف والبطانات

هيكل المطحنة الكروية هو السمة الأكثر وضوحًا لها، لكن تصميمها بالغ الأهمية للمتانة وأداء الطحن. إنه يعمل كحاوية وكمحرك أساسي لوسائط الطحن.

الغلاف الأسطواني

الغلاف عبارة عن أسطوانة مجوفة، مصنوعة عادة من الفولاذ، تدور حول محورها الأفقي. يعمل كحاوية لكل من المادة التي يتم طحنها ("الشحنة") ووسائط الطحن. سلامتها الهيكلية أمر بالغ الأهمية لسلامة المطحنة وطول عمرها.

البطانات الداخلية الواقية

يتم تزويد السطح الداخلي للغلاف ببطانات. هذه عبارة عن ألواح تضحية مصنوعة من مواد مقاومة للتآكل بدرجة عالية.

تخدم البطانات وظيفتين أساسيتين. أولاً، تحمي الغلاف من التآكل الشديد والصدمات الناتجة عن الوسائط والشحنة المتدحرجة. ثانيًا، يساعد شكلها (على سبيل المثال، موجة، خطوة) في رفع الوسائط أثناء دوران المطحنة، وهو أمر بالغ الأهمية لخلق حركة التتالي والطحن. تشمل المواد الشائعة فولاذ المنغنيز لمتانة الصدمات العالية أو المطاط لتطبيقات محددة.

محرك الطحن: الوسائط والمادة

يحدث العمل الفعلي لتقليل حجم الجسيمات من خلال التفاعل بين وسائط الطحن والمادة التي تتم معالجتها.

وسائط الطحن

هذا هو "محرك" المطحنة. يتكون من كرات (أو أحيانًا قضبان أو أسطوانات) تتحرك بحرية داخل الغلاف. عندما تدور المطحنة، يتم رفع الوسائط ثم تتساقط أو تتدحرج إلى الأسفل، وتسحق المادة وتطحنها من خلال الصدم والاحتكاك.

يتم اختيار الوسائط بناءً على التطبيق. الكرات الفولاذية كثيفة وفعالة للمواد الخشنة والصلبة. تُستخدم الكرات الخزفية عندما يكون نقاء المنتج أمرًا بالغ الأهمية، لأنها تمنع التلوث المعدني.

مادة التغذية

على الرغم من أنها ليست مكونًا للمطحنة نفسها، إلا أن المادة التي يتم تغذيتها فيها تحدد كل خيار تصميم آخر. ستحدد صلابة المادة وحجم الجسيمات الأولي وتآكلها نوع البطانات ووسائط الطحن وسرعة الدوران المثلى.

الطاقة والتحكم: أنظمة الدفع والتفريغ

المطحنة الكروية هي أسطوانة خاملة بدون الأنظمة التي تشغل دورانها وتدير تدفق المواد.

نظام الدفع

يوفر نظام الدفع قوة الدوران. يتكون عادةً من محرك كهربائي قوي متصل بنظام تروس (غالبًا ما يكون ترس حلقي كبير على الغلاف نفسه) يدير الأسطوانة.

غالبًا ما تشتمل أنظمة الدفع الحديثة على محرك متغير التردد (VFD). يتيح ذلك تحكمًا دقيقًا في سرعة دوران المطحنة، وهو معلمة حاسمة لتحسين كفاءة الطحن.

أنظمة التغذية والتفريغ

يجب أن تكون المادة قادرة على الدخول والخروج من المطحنة بطريقة يمكن التحكم فيها. نظام التغذية هو فتحة أو مزراب، غالبًا في مركز أحد طرفي المطحنة، حيث يتم إدخال المواد الخام.

نظام التفريغ يسمح للمادة المطحونة بالخروج. في العديد من التصميمات، يكون هذا عبارة عن شبكة في الطرف المقابل تسمح بمرور الجسيمات التي تقل عن حجم معين مع الاحتفاظ بوسائط الطحن الأكبر حجمًا.

فهم المفاضلات

يتضمن اختيار المكونات المناسبة الموازنة بين الأداء والتكلفة والأهداف التشغيلية. لا يوجد تكوين "أفضل" واحد.

اختيار الوسائط: الصلابة مقابل التلوث

توفر الوسائط الفولاذية الصلبة والكثيفة إجراء طحن أكثر قوة ولكنها قد تتشقق وتدخل تلوثًا حديديًا في المنتج النهائي. تتجنب الوسائط الخزفية الأقل كثافة والأكثر نعومة هذا الأمر ولكنها قد لا تكون فعالة على المواد الصلبة جدًا وقد تكون أكثر تكلفة.

اختيار البطانة: المتانة مقابل الوزن

بطانات فولاذ المنغنيز متينة بشكل استثنائي ضد كل من الصدمات والتآكل، لكنها ثقيلة، مما يزيد من الطاقة اللازمة لتدوير المطحنة. البطانات المطاطية أخف وزنًا ويمكن أن تقلل الضوضاء ولكنها قد تتآكل بشكل أسرع مع المواد الحادة والكاشطة.

التحكم في السرعة: الإنتاجية مقابل الكفاءة

يمكن أن يؤدي تشغيل المطحنة بسرعة أعلى إلى زيادة الإنتاجية، ولكن فقط حتى نقطة معينة. إذا كانت السرعة عالية جدًا (تقترب من "السرعة الحرجة")، فسيتم تثبيت الوسائط على الغلاف بواسطة قوة الطرد المركزي، ولن يحدث أي طحن. يعد العثور على السرعة المثلى مفاضلة رئيسية بين معدل الإنتاج واستهلاك الطاقة.

اتخاذ الخيار الصحيح لهدفك

يعتمد الإعداد المثالي للمكونات بالكامل على ما تحتاج إلى تحقيقه.

• إذا كان تركيزك الأساسي هو زيادة الإنتاجية للمواد الخشنة: اختر وسائط فولاذية ذات قطر كبير وكثافة عالية وبطانات فولاذ المنغنيز متينة مصممة لتحقيق أقصى رفع.
• إذا كان تركيزك الأساسي هو إنتاج مسحوق ناعم بدون تلوث: استخدم وسائط خزفية عالية الألومينا وفكر في بطانات مطاطية أو خزفية لضمان نقاء المنتج.
• إذا كان تركيزك الأساسي هو كفاءة الطاقة والتحكم في العملية: استثمر في نظام مزود بمحرك متغير التردد (VFD) لضبط سرعة الدوران بدقة للمواد المختلفة والنتائج المرجوة.

من خلال فهم كيفية مساهمة كل مكون في الكل، يمكنك تكوين مطحنة كروية ليس فقط لتشغيلها، ولكن لأدائها بالضبط كما تتطلب عمليتك.

جدول ملخص:

المكون	الوظيفة الأساسية	المواد/الأنواع الشائعة
الغلاف الأسطواني	حاوية دوارة للمادة والوسائط	فولاذ
البطانات الداخلية	حماية الغلاف ورفع وسائط الطحن	فولاذ المنغنيز، مطاط، سيراميك
وسائط الطحن	تقوم بتقليل الحجم عبر الصدم/الاحتكاك	كرات فولاذية، كرات خزفية
نظام الدفع	تشغيل دوران المطحنة	محرك كهربائي، ترس حلقي، VFD
التغذية/التفريغ	التحكم في إدخال وإخراج المواد	مزاريب، تفريغ شبكي
