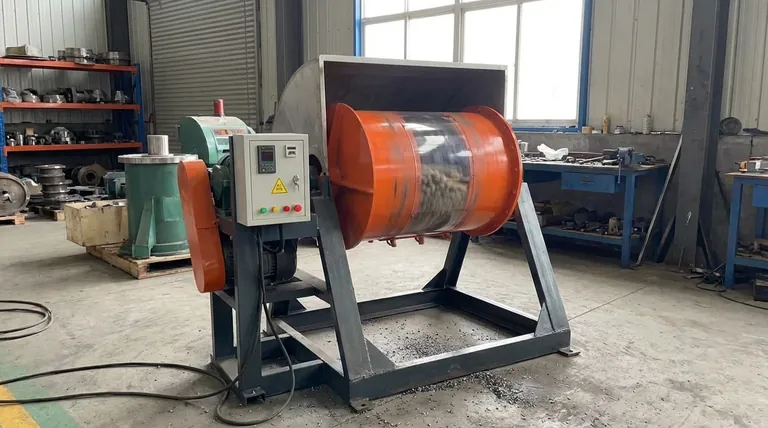

ما هي المكونات الرئيسية لطاحونة الكرات؟ حسّن عملية الطحن لديك من خلال رؤى أساسية

في جوهرها، تحقق طاحونة الكرات تقليل حجم الجسيمات من خلال عدد قليل من المكونات الرئيسية التي تعمل في نظام بسيط ولكنه قوي. المكونات الأساسية الثلاثة هي الغلاف الأسطواني الدوار، ووسائط الطحن (الكرات) الموجودة بداخله، والبطانة الواقية على السطح الداخلي للغلاف. يؤدي دوران الغلاف إلى رفع الوسائط، التي تتدحرج ثم تسقط، مما يؤدي إلى طحن المادة من خلال قوى الاصطدام والتآكل.

إن فهم طاحونة الكرات لا يقتصر على تحديد أجزائها فحسب. بل يتعلق بإدراك كيفية التحكم بدقة في المواد والحجم وتفاعل هذه المكونات لتحقيق هدف طحن محدد.

المكونات الأساسية ووظيفتها

تنشأ فعالية طاحونة الكرات من التفاعل بين أجزائها الهيكلية والوظيفية الرئيسية. يتم اختيار كل جزء ليتحمل القوى الشديدة ويؤدي دورًا محددًا في عملية الطحن.

الغلاف الأسطواني: الجسم الدوار

إن الغلاف هو الجسم الرئيسي للطاحونة. وهو عبارة عن أسطوانة مجوفة، مصنوعة عادة من الفولاذ، تدور على محور أفقي أو مائل قليلاً.

هذا الدوران هو القوة الدافعة للعملية بأكملها. فهو يوفر الطاقة اللازمة لرفع وسائط الطحن وإنشاء حركة التدحرج الضرورية لتقليل الحجم.

وسائط الطحن: محرك تقليل الحجم

إن وسائط الطحن هي الكرات السائبة الموضوعة داخل الغلاف، وتشغل عادة من 30% إلى 50% من الحجم الداخلي. هذه هي الأدوات التي تقوم بالطحن الفعلي.

مع دوران الغلاف، يتم رفع الوسائط إلى الجانب قبل أن تتدفق وتتدحرج مرة أخرى إلى الأسفل. يؤدي هذا الإجراء إلى سحق وطحن المادة المستهدفة من خلال آليتين أساسيتين:

• الاصطدام: عندما تسقط الكرات من قرب قمة الدوران، وتصطدم بالمواد الموجودة بالأسفل.
• التآكل: عندما تحتك الكرات ببعضها البعض وبالمادة أثناء انزلاقها وتدحرجها.

تُصنع الوسائط من مواد مختلفة، مثل الفولاذ عالي الكربون، أو الفولاذ المقاوم للصدأ، أو السيراميك، اعتمادًا على متطلبات الطحن وحساسية التلوث.

البطانة: حماية الغلاف وتحسين الطحن

إن البطانة هي طبقة حيوية قابلة للاستبدال مثبتة على السطح الداخلي للغلاف. وهي تخدم غرضين أساسيين.

أولاً، تحمي الغلاف من التآكل الشديد الناتج عن تدحرج الوسائط والمواد التي يتم طحنها. تُصنع البطانات من مواد شديدة المقاومة للتآكل مثل فولاذ المنغنيز أو المطاط المتخصص.

ثانياً، تم تصميم ملف البطانة للمساعدة في رفع وسائط الطحن. تعمل الأشكال المختلفة (مثل الموجة أو رافعات الدرج) على تحسين كفاءة حركة التدحرج، ومنع الانزلاق، وضمان رفع الوسائط بفعالية لتحقيق أقصى تأثير.

الأنظمة الداعمة

على الرغم من أنها ليست جزءًا من عملية الطحن الأساسية، إلا أن أنظمة القيادة ومناولة المواد ضرورية لتشغيل الطاحونة.

آلية القيادة: تشغيل الدوران

توفر مجموعة المحرك الكهربائي وعلبة التروس القوية عزم الدوران اللازم لتدوير الغلاف الثقيل المحمل.

تعد سرعة الدوران معلمة تشغيل حرجة. يجب التحكم فيها بعناية لتحقيق حركة متتالية. إذا كانت السرعة عالية جدًا (تصل إلى "السرعة الحرجة")، فسيتم تثبيت الوسائط على الغلاف بواسطة القوة الطاردة المركزية، وسيتوقف الطحن.

نظام التغذية والتفريغ: التحكم في التدفق

يجب أن تكون المادة قادرة على الدخول والخروج من الطاحونة. يتم التعامل مع ذلك بواسطة أنظمة التغذية والتفريغ، والتي غالبًا ما تكون مدمجة في المحاور المجوفة (أو الركائز) التي تدور عليها الطاحونة.

في نظام مستمر، يتم تغذية المادة في أحد الطرفين وتتدفق تدريجيًا إلى الطرف الآخر أثناء طحنها، وتخرج بمجرد وصولها إلى النعومة المطلوبة.

فهم المفاضلات

يتضمن اختيار كل مكون الموازنة بين الأداء والتكلفة والمتطلبات المحددة للمنتج النهائي.

وسائط الطحن: الصلابة مقابل التلوث

يعد اختيار الوسائط مفاضلة أساسية. توفر كرات الفولاذ المقوى أقصى قوة طحن وهي مثالية للمواد الصلبة الكاشطة. ومع ذلك، فإنها ستؤدي حتمًا إلى تلوث طفيف بالحديد في المنتج.

للتطبيقات التي تكون فيها النقاء أمرًا بالغ الأهمية، كما هو الحال في المستحضرات الصيدلانية أو بعض السيراميك، تُستخدم وسائط السيراميك (مثل الألومينا أو الزركونيا). تمنع هذه الوسائط التلوث المعدني ولكن قد لا تطحن بقوة وقد تكون أكثر هشاشة.

مادة البطانة: المتانة مقابل التطبيق

توفر بطانات فولاذ المنغنيز متانة استثنائية ومقاومة للصدمات، مما يجعلها المعيار لطحن المعادن الثقيلة. ومع ذلك، فإنها تمثل عامل تكلفة كبير.

يمكن أن توفر البطانات المطاطية عمرًا أطول في تطبيقات محددة، وتقلل مستويات الضوضاء، وغالبًا ما تُفضل عند الطحن باستخدام وسائط فولاذية لتحسين حركة الرفع وتقليل تآكل البطانة. ومع ذلك، فإن لديها قيودًا على درجة الحرارة والتوافق الكيميائي.

اتخاذ الخيار الصحيح لعمليتك

يملي هدفك المحدد التكوين الأمثل لمكونات طاحونة الكرات الخاصة بك.

• إذا كان تركيزك الأساسي هو أقصى تقليل لحجم المواد الصلبة: ستحتاج على الأرجح إلى وسائط فولاذية عالية الكثافة مقترنة ببطانة قضبان رافعة متينة من فولاذ المنغنيز لزيادة قوى الاصطدام.
• إذا كان تركيزك الأساسي هو منع تلوث المنتج: يجب عليك استخدام وسائط غير معدنية، مثل كرات السيراميك، والنظر في بطانة مطاطية أو حتى سيراميكية.
• إذا كان تركيزك الأساسي هو الكفاءة التشغيلية والتكلفة: يجب عليك موازنة مستوى شحن الوسائط، وملف البطانة، وسرعة الدوران بعناية لتقليل استهلاك الطاقة والتآكل لكل طن من المواد المعالجة.

من خلال فهم كيفية عمل هذه المكونات معًا، يمكنك تكوين طاحونة الكرات من مطحنة بسيطة إلى أداة دقيقة لاحتياجات معالجة المواد الخاصة بك.

جدول الملخص:

المكون	الوظيفة الأساسية	الاعتبارات الرئيسية
الغلاف الأسطواني	الجسم الدوار الذي يدفع عملية الطحن.	المادة (الفولاذ)، سرعة الدوران.
وسائط الطحن	تقوم بتقليل الحجم عن طريق الاصطدام والتآكل.	المادة (الفولاذ، السيراميك)، الحجم، حجم الشحن (30-50%).
البطانة	تحمي الغلاف وتحسن رفع الوسائط.	المادة (فولاذ المنغنيز، المطاط)، الملف (موجة، درجة).
نظام القيادة	يوفر الطاقة لتدوير الغلاف.	المحرك، علبة التروس، التحكم في السرعة.
التغذية/التفريغ	يتحكم في تدفق المواد داخل وخارج الطاحونة.	الركائز، التشغيل المستمر مقابل الدفعي.
