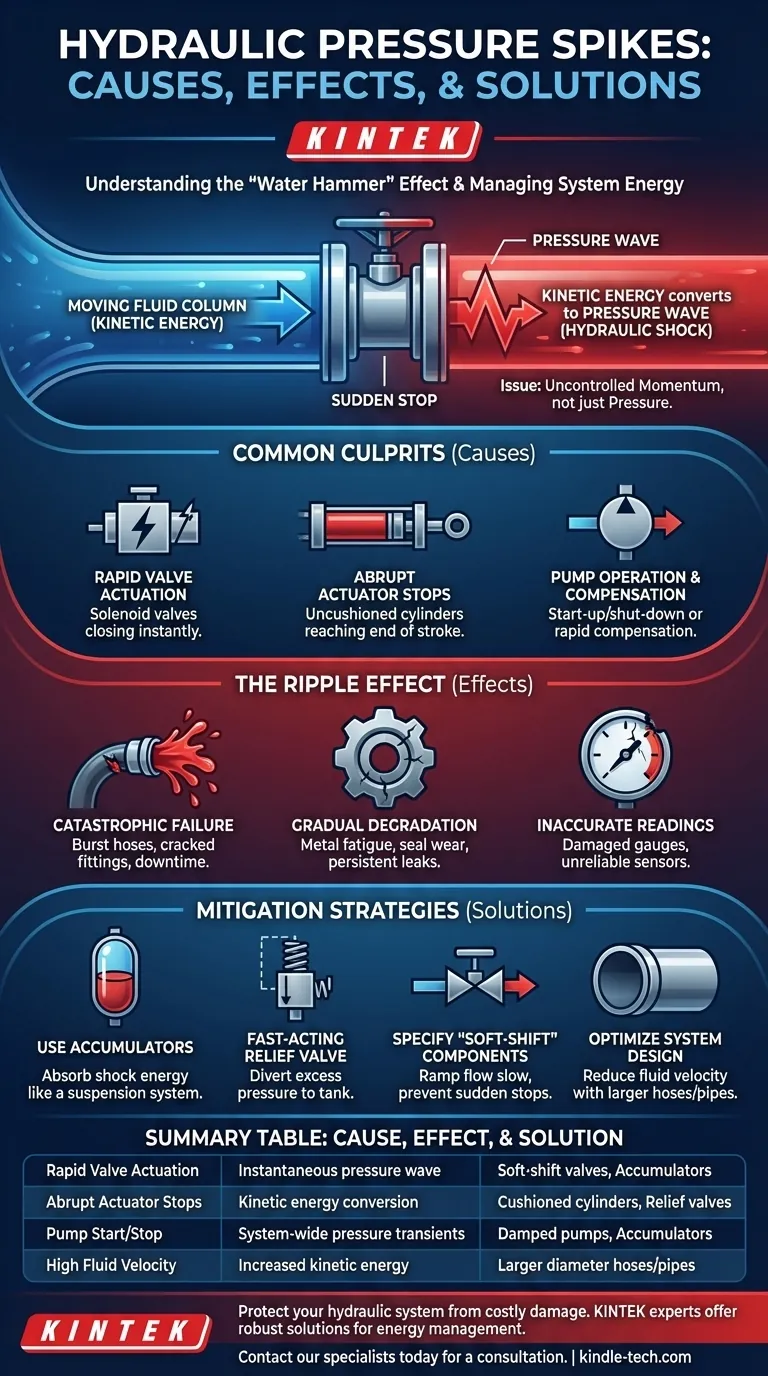

ما الذي يسبب ارتفاعات الضغط الهيدروليكي؟ منع تلف النظام بسبب الصدمة الهيدروليكية

في جوهره، ينجم ارتفاع الضغط الهيدروليكي عن تغيير مفاجئ وقوي في سرعة السائل داخل نظامك. يحدث هذا الحدث، الذي يسمى غالبًا الصدمة الهيدروليكية أو المطرقة المائية، عندما تُجبر عمودًا متحركًا من الزيت الهيدروليكي على التوقف أو تغيير اتجاهه بسرعة، مما يتسبب في تحويل طاقته الحركية إلى موجة ضغط هائلة وفورية.

القضية الأساسية ليست الضغط بحد ذاته، بل الزخم غير المنضبط للسائل. إن فهم أن الارتفاعات الهيدروليكية هي مشكلة إدارة طاقة - وليست مجرد مشكلة ضغط - هو المفتاح لمنع تلف النظام الكارثي.

فيزياء ارتفاع الضغط: من الحركة إلى القوة

لتشخيص ومنع ارتفاعات الضغط بشكل صحيح، يجب عليك أولاً فهم الفيزياء المعنية. هذه الظاهرة هي نتيجة مباشرة لتحول الطاقة داخل سائل محصور وشبه غير قابل للانضغاط.

تأثير "المطرقة المائية"

التشبيه الأكثر وضوحًا هو تأثير "المطرقة المائية" في السباكة المنزلية. عندما تغلق صنبورًا بسرعة، قد تسمع صوت طرق عالٍ في الأنابيب. هذا الصوت هو موجة الصدمة التي تتكون عندما يتوقف عمود الماء المتحرك فجأة، مرسلاً موجة ضغط عالية عبر الأنبوب. تعاني الأنظمة الهيدروليكية من نفس الحدث بالضبط، ولكن بضغوط أعلى بكثير وبقوة مدمرة محتملة.

تحويل الطاقة الحركية

يمتلك عمود السائل الهيدروليكي المتحرك طاقة حركية (طاقة الحركة). عندما ينغلق صمام فجأة أو يصل الأسطوانة إلى نهاية شوطها، يتم إيقاف هذه الحركة على الفور تقريبًا. نظرًا لأنه لا يمكن تدمير الطاقة، يجب تحويل هذه الطاقة الحركية إلى شكل آخر.

دور عدم قابلية انضغاط السائل

يُقدَّر الزيت الهيدروليكي لقدرته شبه غير القابلة للانضغاط. في حين أن هذا ممتاز لنقل الطاقة، إلا أنه يعني عدم وجود "مرونة" تقريبًا في النظام لامتصاص الطاقة الناتجة عن التوقف المفاجئ. بدلاً من ذلك، تتحول الطاقة إلى طاقة كامنة في شكل ارتفاع ضغط شديد يمكن أن يكون عدة أضعاف ضغط التشغيل العادي للنظام.

الأسباب الشائعة في نظامك الهيدروليكي

في حين أن المبدأ عالمي، فإن سبب الصدمة الهيدروليكية يرتبط دائمًا تقريبًا بالإجراء السريع لمكون معين.

التنشيط السريع للصمامات

هذا هو السبب الأول لارتفاعات الضغط. تُعرف صمامات التحكم الاتجاهي التي تعمل بالملف اللولبي، والتي يمكن أن تتحول في أجزاء من الألف من الثانية، بسوء السمعة لهذا السبب. إن إغلاق صمام فجأة في مسار السائل عالي السرعة هو الوصفة الكلاسيكية لحدث ضغط عابر خطير.

توقف المشغلات المفاجئ

عندما تصل الأسطوانة الهيدروليكية إلى نهاية مسارها بسرعة عالية دون أي تخميد، فإنها تتسبب في توقف السائل الذي يدفعها على الفور. وبالمثل، فإن المحرك الهيدروليكي الذي يتم إيقافه فجأة بواسطة حمل خارجي أو فرامل سيولد ارتفاعًا كبيرًا في الضغط في جانبه الداخل.

تشغيل المضخة والتعويض

يمكن أن يؤدي تشغيل أو إيقاف مضخة ذات تدفق عالٍ إلى إدخال موجات ضغط في النظام. وبشكل أكثر دقة، يمكن أن يكون عمل المضخة ذات التعويض بالضغط مصدرًا. عندما يقوم المعوض بإرجاع المضخة بسرعة لتقليل التدفق عند الضغط المحدد، يمكن أن يسبب حدث صدمة إذا لم يتم تخميده بشكل صحيح.

فهم المفاضلات: التأثير المتتالي لارتفاعات الضغط

إن تجاهل ارتفاعات الضغط لا يعرض فشل مكون واحد للخطر فحسب؛ بل يؤدي إلى عدم موثوقية وخطورة على مستوى النظام.

الفشل الكارثي للمكونات

النتيجة الأكثر وضوحًا هي الفشل الكارثي الفوري. يمكن لارتفاع الضغط أن يفجر خرطومًا هيدروليكيًا بسهولة، أو يكسر وصلة، أو حتى يكسر جسم صمام أو غلاف مضخة. تؤدي هذه الأعطال إلى توقف مكلف ومخاطر سلامة كبيرة بسبب تسرب السوائل عالية الضغط.

التدهور التدريجي للنظام

لا تؤدي جميع الارتفاعات إلى حدث درامي واحد. تؤدي الارتفاعات المتكررة ذات المستويات المنخفضة إلى إجهاد معدني وتشققات دقيقة في المكونات الصلبة. كما أنها تؤدي إلى تآكل سابق لأوانه في الأختام والحلقات الدائرية والأجزاء اللينة الأخرى، مما يؤدي إلى تسربات مستمرة ونظام يتطلب صيانة مستمرة.

قراءات نظام غير دقيقة

مقاييس الضغط والمحولات الإلكترونية للضغط هي أدوات حساسة. يمكن لارتفاع ضغط قوي أن يتلفها بشكل دائم، مما يتسبب في انحناء الإبرة في مقياس أو تدمير الحجاب الحاجز في المستشعر. هذا يجعلك تعمل بشكل أعمى، غير قادر على الوثوق بأجهزة القياس في نظامك.

استراتيجيات التخفيف: ترويض الصدمة الهيدروليكية

الهدف هو إدارة طاقة السائل. يمكنك إما إبطاء معدل تغير الطاقة أو توفير مسار لامتصاص الطاقة الزائدة بأمان.

استخدام المجمعات كوسادة

يعد المجمع (Accumulator) الأداة الأكثر فعالية. يحتوي هذا المكون على مثانة مشحونة بغاز النيتروجين تعمل كممتص للصدمات. عندما تضرب موجة ضغط، ينضغط الغاز، ويمتص الطاقة الزائدة ويطلقها بسلاسة مرة أخرى في النظام. إنه المكافئ الهيدروليكي لنظام التعليق.

تركيب صمام تخفيف سريع المفعول

يعمل صمام تخفيف الضغط كمحدد أمان. عند وضعه بالقرب من مصدر الصدمة، فإنه ينفتح للحظة عندما يتجاوز الضغط إعداده، ويحول التدفق مرة أخرى إلى الخزان و "يقص" الجزء العلوي من ارتفاع الضغط. ومع ذلك، يجب أن يكون صمام تخفيف مباشر التشغيل وسريع المفعول للاستجابة بسرعة كافية.

تحديد مكونات "التحويل الناعم"

يقدم العديد من المصنعين صمامات "التحويل الناعم" أو "البدء الناعم" المصممة للتحول بشكل أبطأ. من خلال زيادة التدفق أو تقليله على مدى مئات المللي ثانية بدلاً من الفور، فإنها تمنع التوقف المفاجئ الذي يسبب الصدمة في المقام الأول. وبالمثل، تحتوي الأسطوانات المخمدة على مخمدات مدمجة تبطئ المكبس للتو قبل وصوله إلى نهاية شوطه.

تحسين تصميم النظام

يمكن للتصميم الجيد أن يقلل من احتمالية حدوث صدمة. استخدام خراطيم أو أنابيب ذات قطر أكبر لمعدل تدفق معين يقلل من سرعة السائل، مما يقلل بدوره من طاقته الحركية. يمكن أن يساعد دمج أقسام من الخراطيم المرنة أيضًا في امتصاص بعض طاقة الصدمة مقارنة بالأنابيب الصلبة بالكامل.

اتخاذ الخيار الصحيح لهدفك

يعتمد نهجك في التخفيف على ما إذا كنت تقوم بإصلاح مشكلة موجودة أو تصميم نظام جديد وموثوق.

• إذا كان تركيزك الأساسي هو إصلاح الأعطال الكارثية المفاجئة: يجب أن تكون أولويتك هي الامتصاص الفوري للطاقة. قم بتركيب مجمع مُقاس بشكل صحيح أو صمام تخفيف سريع المفعول في أقرب مكان ممكن من المكون المسبب للصدمة.
• إذا كان تركيزك الأساسي هو القضاء على التسريبات المستمرة والتآكل المبكر: هدفك هو تقليل شدة الصدمات التشغيلية. فكر في استبدال الصمامات القياسية بنماذج التحويل الناعم أو استخدام أسطوانات مخمدة.
• إذا كان تركيزك الأساسي هو تصميم نظام جديد مرن: صمم بشكل استباقي لتقليل سرعة السائل منذ البداية ووضع المجمعات بشكل استراتيجي بالقرب من الصمامات والمحركات سريعة الحركة لمنع حدوث الصدمة كمشكلة في المقام الأول.

من خلال التعامل مع الارتفاعات الهيدروليكية كقضية أساسية للتحكم في الطاقة، يمكنك تصميم وصيانة نظام أكثر أمانًا وموثوقية بفعالية.

جدول ملخص:

السبب	التأثير	الحل
التنشيط السريع للصمام	موجة ضغط فورية	صمامات التحويل الناعم، المجمعات
توقف المشغل المفاجئ	تحويل الطاقة الحركية	الأسطوانات المخمدة، صمامات التخفيف
تشغيل/إيقاف المضخة	انتقالات الضغط على مستوى النظام	المضخات المخمدة، المجمعات
سرعة السائل العالية	زيادة الطاقة الحركية	خراطيم/أنابيب ذات قطر أكبر
