بشكل أساسي، المكبس الهيدروليكي مزدوج الفعل هو آلة تستخدم الطاقة الهيدروليكية للتحكم في كل من شوط الضغط الهابط وشوط الرجوع الصاعد لرامها. على عكس المكبس أحادي الفعل القياسي الذي يعتمد غالبًا على الجاذبية أو النوابض للسحب، يوفر المكبس مزدوج الفعل قوة دفع في اتجاهين متعاكسين. وهذا يوفر تحكمًا وسرعة ودقة أكبر بكثير على مدار دورة التشغيل بأكملها.
التمييز الحاسم هو التحكم. بينما يدفع المكبس أحادي الفعل بنشاط في اتجاه واحد فقط، فإن المكبس مزدوج الفعل يدفع ويسحب بنشاط، مما يمنح المشغل قوة دقيقة على العملية بأكملها، بما في ذلك سرعة وقوة شوط الرجوع.
أولاً، فهم المكبس الهيدروليكي القياسي
لفهم مفهوم "مزدوج الفعل"، يجب علينا أولاً فهم أساس أي مكبس هيدروليكي. تعمل هذه الآلات على مبدأ بسيط لضرب القوة باستخدام سائل غير قابل للضغط.
المكونات الأساسية
يتكون المكبس الهيدروليكي النموذجي من ثلاثة أنظمة أساسية تعمل في تناغم.
يوفر الإطار الرئيسي الدعم الهيكلي والصلابة اللازمة لتحمل القوى الهائلة. يولد نظام الطاقة، الذي يتمحور حول مضخة، الضغط الضروري في السائل الهيدروليكي. وأخيرًا، يقوم نظام التحكم الهيدروليكي، باستخدام الصمامات، بتوجيه تدفق هذا السائل لأداء العمل.
مبدأ التشغيل
قلب المكبس هو أسطوانة هيدروليكية تحتوي على مكبس، غالبًا ما يسمى رام. تدفع المضخة السائل الهيدروليكي إلى هذه الأسطوانة، مما يخلق ضغطًا هائلاً يدفع الرام إلى الخارج بقوة كبيرة.
هذه الحركة هي "شوط الضغط"، حيث تؤدي الآلة عملها، مثل الختم أو الثني أو تشكيل المواد. في المكبس الأساسي، هذا هو الجزء الوحيد الذي يعمل بالطاقة من الدورة.
الفرق الحاسم: أحادي الفعل مقابل مزدوج الفعل
يشير مصطلح "مزدوج الفعل" مباشرة إلى كيفية تشغيل حركة الرام. هذا الاختيار التصميمي الوحيد له آثار كبيرة على أداء الآلة وقدراتها.
المكبس أحادي الفعل
يستخدم المكبس الهيدروليكي أحادي الفعل أسطوانة ذات منفذ سائل واحد. تدفع المضخة السائل عبر هذا المنفذ لتمديد الرام وأداء العمل.
لسحب الرام، يتم ببساطة تحرير الضغط. يكون شوط الرجوع سلبيًا، ويعتمد على قوى خارجية مثل الجاذبية أو النوابض الميكانيكية لإعادة الرام إلى موضعه الأصلي. هذا بسيط وفعال ولكنه قد يكون بطيئًا ويفتقر إلى الدقة.
ميزة مزدوج الفعل
يستخدم المكبس الهيدروليكي مزدوج الفعل أسطوانة متخصصة ذات منفذين للسائل — أحدهما على كل جانب من المكبس الداخلي.
يسمح هذا لنظام التحكم بتوجيه سائل عالي الضغط إلى أي من الجانبين. يؤدي ضخ السائل في المنفذ الأول إلى تمديد الرام (شوط الضغط)، ويؤدي ضخ السائل في المنفذ الثاني إلى سحب الرام بنشاط وقوة (شوط الرجوع).
لماذا هذا مهم في الممارسة العملية
السحب المدعوم ليس مجرد ميزة ثانوية؛ إنه ترقية كبيرة في الأداء. يسمح بأوقات دورة أسرع بكثير لأن الرجوع لا يقتصر على الوتيرة البطيئة للجاذبية.
علاوة على ذلك، فإنه يوفر تحكمًا دقيقًا في سرعة وقوة السحب، وهو أمر بالغ الأهمية في العمليات المعقدة مثل السحب العميق، حيث يقوم أحد الإجراءات بتثبيت المادة بينما يقوم الآخر بالسحب.
فهم المفاضلات
يتضمن اختيار نظام مزدوج الفعل تقييم فوائده مقابل تعقيداته المتأصلة. ليس دائمًا هو الخيار الأفضل لكل تطبيق.
زيادة التعقيد والتكلفة
يتطلب نظام مزدوج الفعل دائرة هيدروليكية أكثر تعقيدًا، بما في ذلك أسطوانة مزدوجة الفعل متخصصة وصمامات تحكم اتجاهية أكثر تطورًا لإدارة تدفق السائل في اتجاهين. وهذا يزيد بشكل طبيعي من التكلفة الأولية ومتطلبات الصيانة المحتملة للآلة.
استهلاك أعلى للطاقة
يستهلك تشغيل كل من شوط التقدم والسحب بنشاط طاقة أكبر من النظام الذي يستخدم الجاذبية للعودة. بالنسبة للتطبيقات التي لا تكون فيها سرعة الدورة مصدر قلق أساسي، يمكن أن يمثل هذا تكلفة تشغيل غير ضرورية.
متى يكون أحادي الفعل كافياً
بالنسبة للعديد من مهام الضغط الأساسية أو التجميع أو الختم، فإن سرعة ودقة شوط الرجوع ليست حاسمة. في هذه الحالات، غالبًا ما يكون المكبس أحادي الفعل الأبسط والأكثر اقتصادية هو الحل الأكثر منطقية وفعالية من حيث التكلفة.
اتخاذ القرار الصحيح لتطبيقك
يجب أن يكون القرار بين مكبس أحادي الفعل ومكبس مزدوج الفعل مدفوعًا بالكامل بمتطلبات عمليتك الصناعية المحددة.
- إذا كان تركيزك الأساسي هو الإنتاج عالي السرعة أو السحب العميق: فإن الرجوع السريع والمتحكم فيه للمكبس مزدوج الفعل ضروري لتحقيق أوقات دورة مثالية والتحكم في العملية.
- إذا كان تركيزك الأساسي هو الضغط أو التجميع البسيط: فمن المرجح أن يكون المكبس أحادي الفعل الأكثر اقتصادية والأبسط ميكانيكيًا هو الخيار الأنسب والأكثر فعالية من حيث التكلفة.
- إذا كنت تتطلب تحكمًا دقيقًا في دورة التشغيل بأكملها: يوفر نظام مزدوج الفعل تحكمًا لا مثيل له في كل من شوط التقدم والسحب، وهو أمر بالغ الأهمية لمهام التشكيل المعقدة.
في النهاية، يساعدك فهم هذا الاختلاف التصميمي الأساسي على اختيار الأداة المناسبة للمهمة.
جدول الملخص:
| الميزة | المكبس أحادي الفعل | المكبس مزدوج الفعل |
|---|---|---|
| شوط الضغط | يعمل بالطاقة (هيدروليكي) | يعمل بالطاقة (هيدروليكي) |
| شوط الرجوع | سلبي (جاذبية/نوابض) | يعمل بالطاقة (هيدروليكي) |
| سرعة الدورة | أبطأ | أسرع |
| مستوى التحكم | أساسي | دقة عالية |
| الأفضل لـ | الضغط البسيط، التجميع | الإنتاج عالي السرعة، السحب العميق |
| التعقيد والتكلفة | أقل | أعلى |
هل تحتاج إلى تحكم دقيق وأوقات دورة أسرع لعمليات التشكيل الخاصة بك؟
تتخصص KINTEK في المكابس الهيدروليكية عالية الأداء للتطبيقات المخبرية والصناعية الصعبة. سواء كانت عمليتك تتطلب القدرات المتقدمة لنظام مزدوج الفعل أو بساطة مكبس أحادي الفعل، يمكن لخبرائنا مساعدتك في اختيار المعدات المثالية لزيادة إنتاجيتك ودقتك.
اتصل بفريقنا اليوم لمناقشة احتياجاتك المحددة واكتشاف المكبس المناسب لمختبرك!

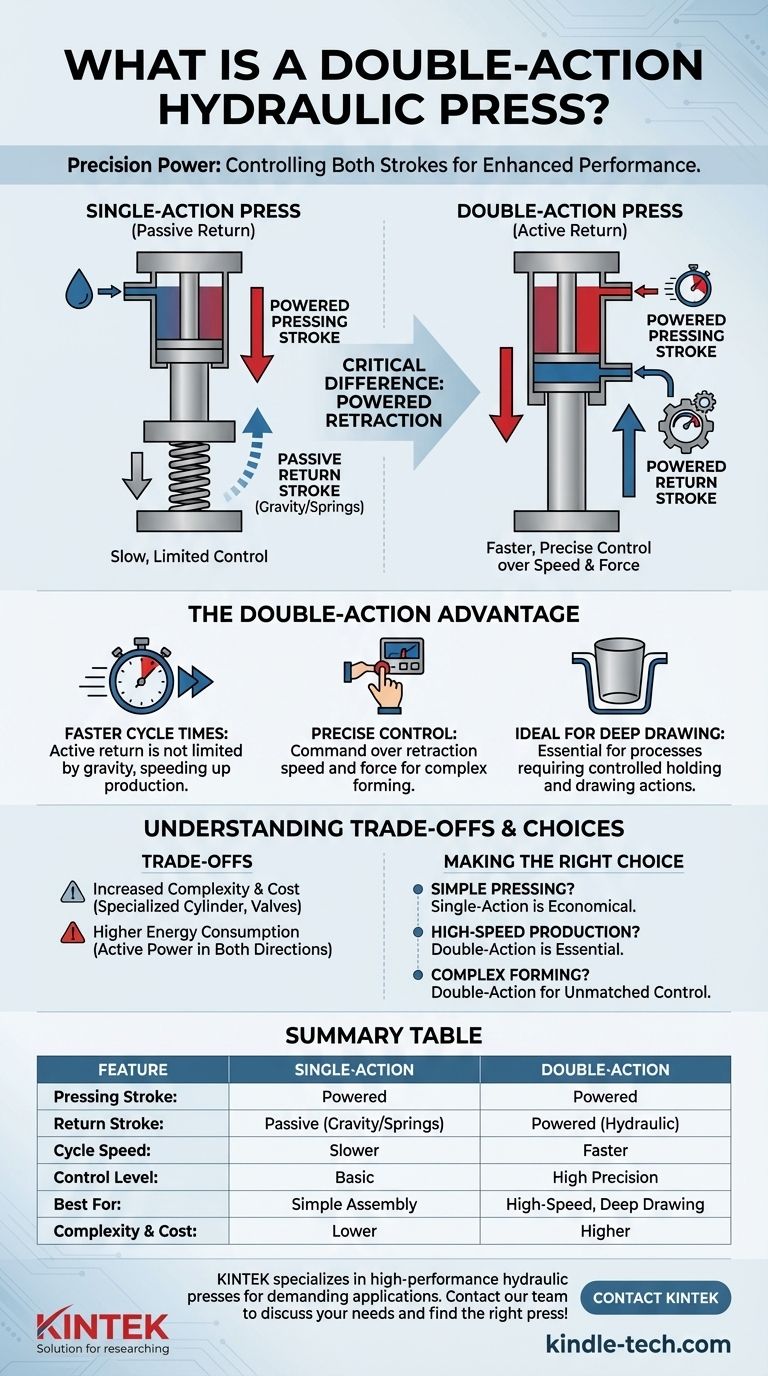

دليل مرئي
