ما هو تصميم قالب الأدوات؟ مخطط تفصيلي لقطع عالية الجودة ومنتجة بكميات كبيرة

في جوهره، تصميم قالب الأدوات هو تخصص هندسي عالي التخصص لإنشاء مخطط تفصيلي لأداة - القالب - التي ستشكل المواد المنصهرة إلى جزء نهائي. إنها عملية معقدة تمزج بين الفيزياء وعلوم المواد والهندسة الميكانيكية لضمان إمكانية إنتاج آلاف أو ملايين الأجزاء بدقة واتساق استثنائيين.

تصميم قالب الأدوات لا يقتصر ببساطة على إنشاء مساحة سلبية لجزء. إنه علم التحكم في تدفق المواد، وإدارة الحرارة، وتمكين الإنتاج الفعال والمتكرر لمنتج عالي الجودة. الأداة المصممة جيدًا هي أساس الإنتاج الضخم الناجح.

الوظائف الأساسية لقالب الأدوات

القالب الإنتاجي هو أكثر بكثير من مجرد حاوية بسيطة. إنه آلة معقدة ذات أنظمة مترابطة متعددة، يجب تصميم كل منها بدقة.

التجويف والقلب: تشكيل الجزء

التجويف والقلب هما نصفي القالب اللذان يجتمعان لتشكيل المساحة السلبية للجزء النهائي. يحدد تصميم هذه الأسطح الهندسة النهائية للجزء والتشطيب السطحي.

نظام البوابة: التحكم في تدفق المواد

هذه هي شبكة القنوات التي توجه البلاستيك المنصهر من فوهة آلة قولبة الحقن إلى التجويف. يعد حجم البوابة ونوعها وموقعها قرارات حاسمة تؤثر بشكل مباشر على المظهر الجمالي للجزء وسلامته الهيكلية.

نظام التبريد: إدارة درجة الحرارة

بمجرد ملء التجويف، يجب أن يبرد الجزء ويتصلب بمعدل متحكم فيه. يتكون نظام التبريد من قنوات محفورة عبر القالب يتدفق من خلالها سائل (عادة الماء) لاستخراج الحرارة. يعد التبريد الفعال أكبر عامل منفرد في تحديد وقت الدورة والربحية.

نظام الطرد: تحرير الجزء

بعد أن يتصلب الجزء، يفتح القالب ويقوم نظام طرد - عادةً سلسلة من المسامير أو الألواح - بدفع الجزء النهائي خارج التجويف. يجب تصميم هذا النظام لطرد الجزء دون التسبب في تلف أو عيوب.

مبادئ التصميم الرئيسية للنجاح

تنشأ التعقيدات المذكورة في المواد المرجعية من الموازنة بين العديد من العوامل التي يمكن أن تنجح أو تفشل المشروع. تصميم القالب الناجح هو تحفة في إدارة هذه المتغيرات.

زوايا السحب

لا يمكن لأي سطح على جزء بلاستيكي أن يكون عموديًا تمامًا على اتجاه فتح القالب. يجب تطبيق زاوية طفيفة، تُعرف باسم زاوية السحب، للسماح للجزء بالتحرر بسلاسة من القالب أثناء الطرد. يؤدي عدم كفاية السحب إلى الخدوش وعلامات السحب، ويمكن أن يتلف الجزء أو الأداة نفسها.

انكماش المواد

ينكمش كل بلاستيك عند تبريده. يجب أن يكون مصممو قوالب الأدوات خبراء في علم المواد، وحساب معدل الانكماش المحدد للبلاستيك المختار وجعل تجويف القالب أكبر قليلاً من الأبعاد النهائية المطلوبة للجزء للتعويض.

التهوية

عندما يندفع البلاستيك المنصهر إلى التجويف، يجب أن يكون للهواء الذي كان موجودًا سابقًا طريقة للهروب. الفتحات هي قنوات دقيقة (غالبًا ما تكون بعمق بضعة آلاف من البوصة) مطحونة في خط فصل القالب تسمح للهواء بالخروج ولكنها صغيرة جدًا بحيث لا يتدفق البلاستيك من خلالها. يؤدي ضعف التهوية إلى حبس الهواء، مما يؤدي إلى أجزاء غير مكتملة أو علامات حرق.

خط الفصل

خط الفصل هو المحيط حيث يلتقي نصفي القالب. يعد وضع هذا الخط قرارًا حاسمًا. فهو يؤثر على تكلفة الأداة، وكيف يبدو الجزء من الناحية الجمالية، والميزات التي تتطلب السحب.

فهم المفاضلات

تصميم قالب الأدوات الفعال هو تمرين في الموازنة بين الأولويات المتنافسة. نادرًا ما يكون هناك حل "مثالي" واحد، بل حل أمثل لهدف محدد.

التكلفة مقابل التعقيد

تزيد الميزات مثل التجاويف السفلية أو الإجراءات الجانبية (التي تسمح بتشكيل أشكال هندسية معقدة مثل المشابك أو الثقوب الجانبية) بشكل كبير من تعقيد الأداة وتكلفتها. جزء أساسي من عملية التصميم هو تحقيق وظيفة الجزء المطلوبة بأبسط تصميم أداة ممكن وأكثرها قوة.

وقت الدورة مقابل تكلفة الأدوات

قد يكلف القالب ذو نظام التبريد المحسن للغاية أكثر في البداية للبناء. ومع ذلك، إذا أدى هذا التصميم إلى تقليص بضع ثوانٍ فقط من وقت الدورة، فإن التوفير في تكلفة الإنتاج على مئات الآلاف من الأجزاء سيفوق بكثير الاستثمار الأولي.

تصميم الجزء مقابل قابلية التصنيع

العامل الأكثر أهمية الذي يؤثر على تصميم الأداة هو تصميم الجزء نفسه. يتضمن مبدأ التصميم من أجل قابلية التصنيع (DFM) تحليل تصميم الجزء مبكرًا لتحديد وتصحيح الميزات - مثل الجدران السميكة بشكل غير ضروري أو نقص السحب - التي ستعقد القالب وتزيد التكاليف.

اتخاذ الخيار الصحيح لهدفك

يتغير هدف تصميم قالب الأدوات بناءً على الهدف الأساسي للمشروع. يتيح لك فهم ذلك تحديد أولويات الجوانب الصحيحة.

• إذا كان تركيزك الأساسي هو السرعة والنماذج الأولية السريعة: اختر أداة أبسط، ذات تجويف واحد مصنوعة من مادة أكثر ليونة مثل الألومنيوم لتقليل وقت التصنيع والتكلفة.
• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة: استثمر في أداة متعددة التجاويف مصنوعة من الفولاذ المقوى مع نظام تبريد محسن للغاية لزيادة الإنتاج وتقليل التكلفة لكل جزء.
• إذا كان تركيزك الأساسي هو جودة الجزء ومظهره: انتبه جيدًا لموقع البوابة والتهوية والتلميع على أسطح التجويف والقلب.
• إذا كان تركيزك الأساسي هو تقليل التكلفة: ركز على التصميم من أجل قابلية التصنيع (DFM) في مرحلة تصميم الجزء لتبسيط الأداة وإزالة الآليات المعقدة والمكلفة.

في النهاية، يحول فهم تصميم قالب الأدوات الأمر من خطوة تصنيع بسيطة إلى أصل استراتيجي لإنشاء منتج ناجح.

جدول الملخص:

مكون قالب الأداة	الوظيفة الأساسية
التجويف والقلب	يخلق المساحة السلبية لتشكيل الجزء النهائي
نظام البوابة	يتحكم في تدفق المواد المنصهرة إلى التجويف
نظام التبريد	يدير درجة الحرارة للتصلب الفعال
نظام الطرد	يحرر الجزء المتصلب بأمان من القالب

هل أنت مستعد لتحويل تصميم الجزء الخاص بك إلى منتج عالي الجودة وقابل للتصنيع؟

تعد مبادئ تصميم قالب الأدوات حاسمة للنجاح، ولكن تطبيقها يتطلب خبرة عميقة ومعدات دقيقة. في KINTEK، نحن متخصصون في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية اللازمة لتطوير واختبار المواد والنماذج الأولية، مما يضمن تحسين تصميماتك للتصنيع.

سواء كنت تركز على النماذج الأولية السريعة أو الإنتاج بكميات كبيرة، فإن حلولنا تدعم دورة حياة تطوير المنتج بأكملها. دعنا نساعدك على تحقيق دقة واتساق وكفاءة استثنائية.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لـ KINTEK دعم احتياجات مختبرك وإنتاجك!

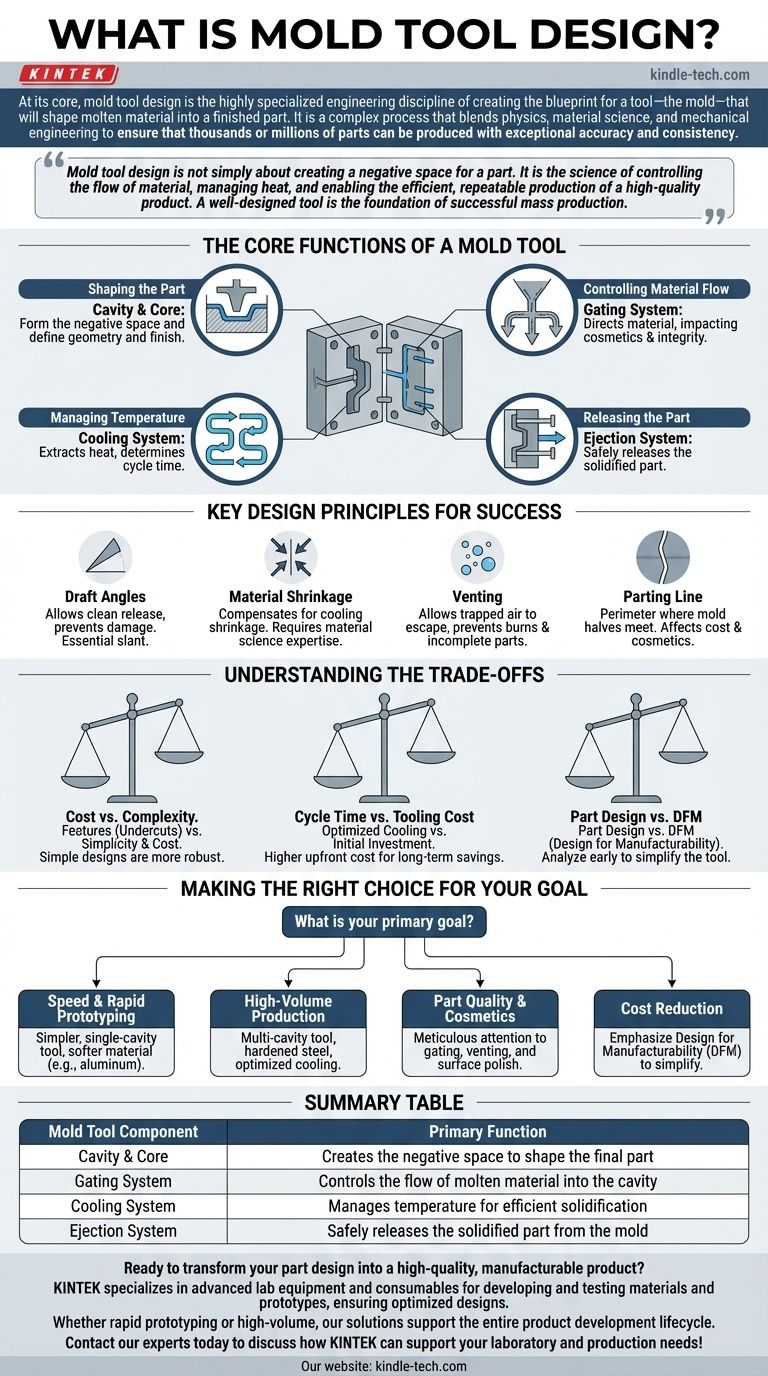

دليل مرئي
