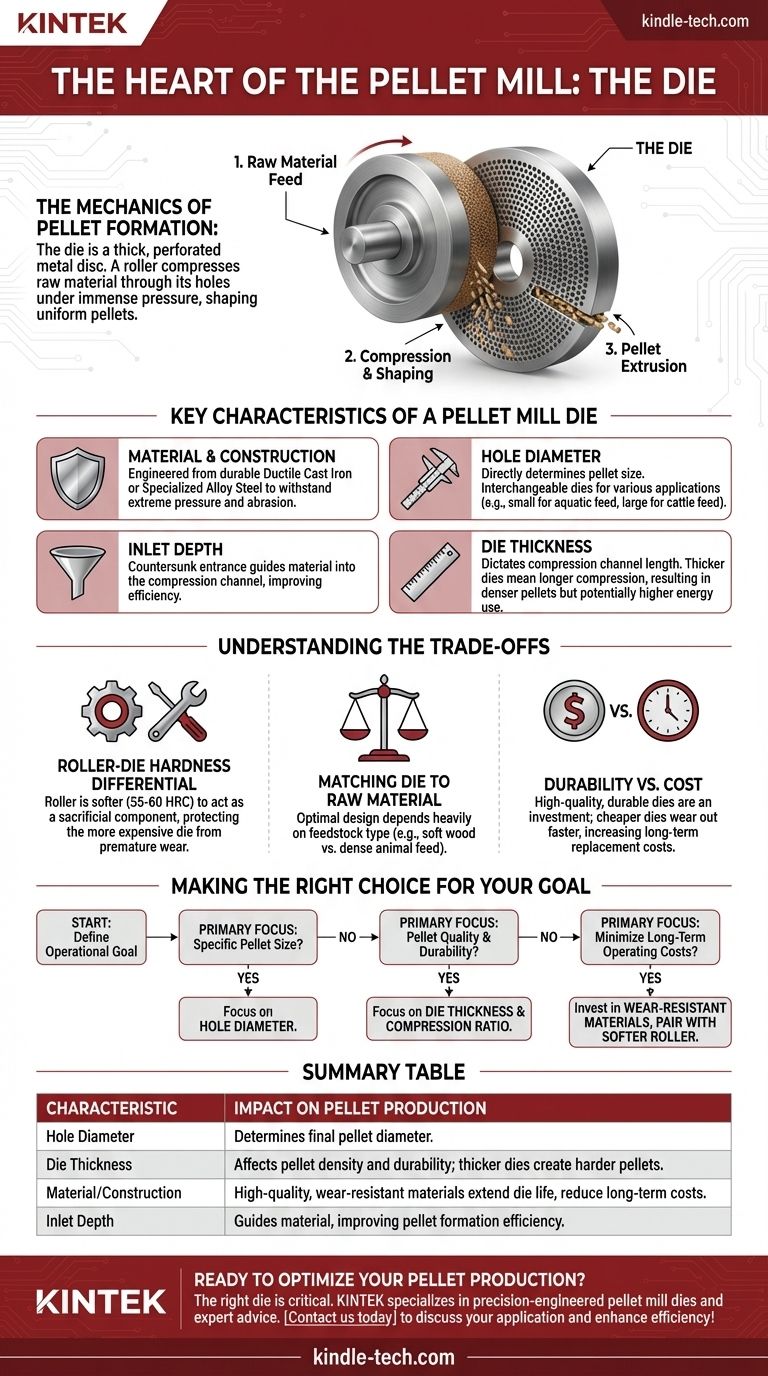

يُعد القالب الخاص بمطحنة الكريات مكونًا حاسمًا يُستخدم لتحويل المواد المطحونة إلى حبيبات أسطوانية من خلال عملية تنطوي على ضغط مكثف يتم تطبيقه بواسطة قذائف أسطوانية. يحدد القالب حجم الكريات من خلال أبعاد ثقوبه وطول العمل.
شرح تفصيلي:
-
وظيفة قالب الكريات:
-
في حجرة التكوير، يتم توزيع المادة الأولية بالتساوي عبر لوحة عمل قالب الكريات. يطبق التفاعل بين قالب الكريات والبكرات قوة متقاطعة تضغط على المادة الأولية من خلال الثقوب الموجودة في القالب. تقوم هذه العملية بتشكيل المادة في شكل كريات يتم تقطيعها بعد ذلك إلى الطول المطلوب بواسطة السكاكين أثناء بثقها من القالب.درجة المواد المستخدمة في قوالب طاحونة الكريات:
-
تُصنع قوالب مطحنة الكريات من درجات مختلفة من المواد، بما في ذلك x46Cr13 (فولاذ عالي الكروم أو الفولاذ المقاوم للصدأ)، و20MnCr5 (سبائك الصلب)، و18NiCrMo5 (محتوى سبيكة أعلى مماثل ل 20MnCr5). يعتمد اختيار المواد على المتطلبات المحددة لعملية التكوير، مثل صلابة وكشط المادة الأولية.
-
تكوين قالب الكريات والتسميات:
-
يتضمن تكوين قالب الكريات مواصفات مثل قطر الفتحة (D1)، والتي تؤثر بشكل مباشر على حجم الكريات المنتجة. يختلف قطر الفتحة حسب الاستخدام، حيث يتم استخدام الأقطار الأصغر عادةً للأعلاف المائية والأقطار الأكبر لأعلاف الدواجن والماشية.أنواع طواحين الكريات وقوالبها:
يمكن تصنيف مطاحن الكريات إلى أنواع كبيرة الحجم وصغيرة الحجم. غالبًا ما تستخدم مطاحن الحبيبات كبيرة الحجم تكوينات القوالب المسطحة أو الحلقية وتستخدم لإنتاج علف الحيوانات وكريات الخشب وكريات الوقود. من ناحية أخرى، قد تستخدم المطاحن صغيرة الحجم مكابس لولبية أو مكابس هيدروليكية، حيث يقوم القالب (أو القالب) بحمل المسحوق غير المضغوط في جيب على شكل، ويقوم صوانٍ بضغط المسحوق لتشكيل الكريات.
