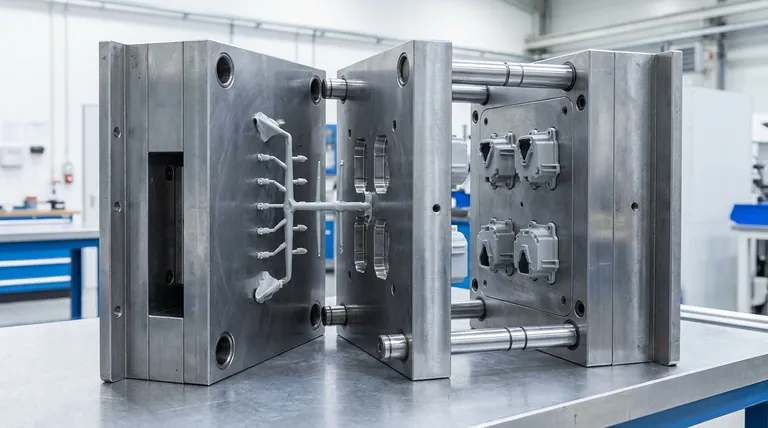

يتضمن تسلسل فتح القالب ثلاثي الألواح ثلاث حركات متميزة مصممة أولاً لفصل الجزء عن نظام العداء ثم إخراجهما معًا. تبدأ هذه العملية بفتح أولي عند خط فصل العداء، يليه فتح المنتج الرئيسي، وتختتم بإخراج العداء نفسه.
إن تسلسل الفتح المتطور للقالب ثلاثي الألواح هو ميزته الأساسية. وهو مصمم خصيصًا لأتمتة فصل العداء عن الجزء النهائي، وهي عملية تُعرف باسم إزالة البوابة التلقائية، وهو أمر ضروري لتصاميم أجزاء معينة وتخطيطات متعددة التجويف.
لماذا نستخدم قالبًا ثلاثي الألواح؟
قبل الخوض في التفاصيل، من المهم فهم الغرض من هذا التصميم. على عكس القالب ثنائي الألواح الأبسط، يتم اختيار القالب ثلاثي الألواح عندما يتطلب الجزء نوعًا معينًا من البوابة لا يمكن للقالب ثنائي الألواح استيعابه بسهولة.
ميزة بوابات النقاط الدقيقة
السبب الرئيسي هو تمكين استخدام بوابات النقاط الدقيقة. يمكن وضع هذه البوابات الصغيرة والدقيقة في أي مكان تقريبًا على سطح الجزء، بما في ذلك المركز، وهو أمر مستحيل باستخدام قالب ثنائي الألواح ذي بوابة حافة قياسية.
هدف إزالة البوابة التلقائية
يقوم هذا التصميم تلقائيًا بكسر أو "قص" بوابات الدبوس الصغيرة من الجزء أثناء تسلسل الفتح. وهذا يلغي الحاجة إلى عملية يدوية أو آلية ثانوية لإزالة العداء، مما يقلل من تكاليف العمالة ووقت الدورة.
تسلسل الفتح خطوة بخطوة
التسلسل المتحكم فيه هو السمة المميزة للقالب ثلاثي الألواح. يتم التحكم فيه عادةً بواسطة مكونات مثل أقفال المزلاج، ومسامير السحب، وأحزمة التحديد لضمان حدوث كل خطوة بالترتيب الصحيح وللمسافة الصحيحة.
الخطوة 1: فتح العداء
تحدث الحركة الأولى عند خط فصل العداء، بين لوحة العداء ولوحة التجويف.
عندما ينفتح المكبس، تثبت الأقفال خط الفصل الرئيسي معًا، مما يجبر هذا الفصل الأولي. يؤدي هذا الإجراء إلى سحب البلاستيك المتصلب في بوابات النقاط الدقيقة، مما يتسبب في انكسارها بنظافة بعيدًا عن الجزء المصبوب.
الخطوة 2: فتح المنتج
بمجرد وصول الفتح الأول إلى مسافة محددة مسبقًا، تنفصل الأقفال، ويبدأ خط فصل المنتج الرئيسي في الفتح.
هذا هو الفصل بين لوحة التجويف ولوحة القلب. تكشف هذه الحركة عن الجزء النهائي (أو الأجزاء)، التي أصبحت الآن خالية من نظام العداء وجاهزة للإخراج.
الخطوة 3: إخراج العداء والجزء
تتضمن المرحلة النهائية إجراءين يمكن أن يحدثا بالتتابع أو في وقت واحد. يتم دفع الجزء خارج جانب القلب بواسطة نظام القاذف.
في الوقت نفسه، تتحرك لوحة كاشطة العداء إلى الأمام لدفع نظام العداء المعزول الآن بعيدًا عن السحابات، مما يسمح له بالسقوط بحرية.
فهم المفاضلات
على الرغم من قوته، فإن تصميم القالب ثلاثي الألواح ليس حلاً عالميًا. وتأتي فوائده مع مفاضلات واضحة يجب أخذها في الاعتبار.
زيادة التعقيد والتكلفة
إن إضافة لوحة ثالثة والآليات المطلوبة للفتح المتسلسل (المزالج، والسحابات، والألواح الإضافية) تجعل القالب أكثر تعقيدًا وتكلفة بكثير في التصميم والتصنيع والصيانة.
أوقات دورة أطول
قد تؤدي الحركات المتعددة والسكتة الإجمالية الأطول المطلوبة لفتح جميع خطوط الفصل وإخراج العداء إلى أوقات دورة أطول قليلاً مقارنة بالقالب ثنائي الألواح المصمم جيدًا.
هدر المواد
يمكن أن يكون نظام العداء في القالب ثلاثي الألواح كبيرًا جدًا، خاصة في الأدوات متعددة التجويف. هذا العداء هو مادة خردة يجب إعادة طحنها أو التخلص منها، مما يمثل تكلفة مادية سيتجنبها نظام العداء الساخن.
اتخاذ القرار الصحيح لمشروعك
يعد اختيار نوع القالب الصحيح قرارًا حاسمًا يعتمد بالكامل على أهداف مشروعك المحددة لجودة الجزء والتكلفة وحجم الإنتاج.
- إذا كان تركيزك الأساسي هو البوابة المركزية لجزء أو أتمتة إزالة البوابة في أداة متعددة التجويف: يعتبر القالب ثلاثي الألواح خيارًا ممتازًا وفعالاً من حيث التكلفة لتحقيق ذلك.
- إذا كان تركيزك الأساسي هو تقليل تكلفة الأداة وتعقيدها لجزء ذي بوابة حافة بسيطة: يعتبر القالب ثنائي الألواح القياسي هو الحل الأكثر مباشرة وفعالية.
- إذا كان تركيزك الأساسي هو القضاء على هدر العداء وتحقيق أسرع أوقات دورة ممكنة: يعتبر نظام العداء الساخن، على الرغم من تكلفته الأولية الأعلى، هو التكنولوجيا المتفوقة.
في نهاية المطاف، يتيح لك فهم تسلسل الفتح المتحكم فيه للقالب ثلاثي الألواح الاستفادة من قدرته الفريدة على أتمتة الإنتاج وتحسين جودة الجزء.
جدول الملخص:
| الخطوة | الإجراء | الغرض |
|---|---|---|
| الخطوة 1 | فتح العداء | يكسر بوابات النقاط الدقيقة، ويفصل العداء عن الجزء. |
| الخطوة 2 | فتح المنتج | يفتح خط الفصل الرئيسي لكشف الجزء (الأجزاء) النهائي. |
| الخطوة 3 | إخراج العداء والجزء | يخرج الجزء ونظام العداء في وقت واحد. |
