ما هو مقياس سمك الفيلم؟ فهم النانومترات والميكرونات وتقنيات القياس

في معظم التطبيقات التقنية، يُقاس سمك الفيلم الرقيق بـ النانومتر (nm). هذه الوحدة قياسية للمواد المستخدمة في أشباه الموصلات والطلاءات البصرية والخلايا الكهروضوئية، حيث تكون الدقة على المستوى الذري حاسمة للأداء. بالنسبة للأفلام أو الطلاءات الأكثر سمكًا، قد تُعبر القياسات أيضًا بالميكرونات (µm).

المبدأ الأساسي الذي يجب فهمه هو أن اختيار وحدة القياس — والتقنية المستخدمة للحصول عليها — يمليه تمامًا الوظيفة المقصودة للفيلم وسمكه الفيزيائي. بينما النانومترات شائعة للأفلام "الرقيقة"، فإن السياق الأوسع يتضمن مجموعة من الأدوات والمقاييس.

لماذا يُعد قياس السمك الدقيق ضروريًا

التحكم في وظيفة المنتج

سمك الفيلم ليس بُعدًا عشوائيًا؛ إنه معلمة تصميم حاسمة. يؤثر بشكل مباشر على الخصائص البصرية والكهربائية والميكانيكية للمنتج.

على سبيل المثال، في الطلاءات المضادة للانعكاس على العدسات، يجب التحكم في السمك بدقة لإلغاء أطوال موجية معينة من الضوء. أي انحراف يعرض وظيفته للخطر.

تلبية مواصفات التصميم

تتطلب عمليات التصنيع رقابة صارمة على الجودة لضمان الاتساق والموثوقية. يتحقق قياس سمك الفيلم من أن المنتج النهائي يلبي مواصفات تصميمه وسيعمل كما هو متوقع.

هذا أمر أساسي في صناعات مثل تصنيع أشباه الموصلات، حيث يمكن أن يؤدي أدنى اختلاف في طبقة عازلة إلى جعل الشريحة الدقيقة عديمة الفائدة.

المبدأ الأساسي للقياس: تداخل الضوء

كيف يعمل

تعمل العديد من أدوات القياس غير المتصلة عن طريق تحليل تداخل الضوء. يتم توجيه شعاع من الضوء نحو الفيلم، وتحدث انعكاسات عند السطح العلوي والواجهة السفلية.

تتداخل موجتا الضوء المنعكستان هاتان مع بعضهما البعض. يرتبط النمط الناتج من القمم والوديان في طيف الضوء مباشرة بسمك الفيلم.

دور معامل الانكسار

لحساب السمك النهائي من نمط التداخل، يجب أن تعرف معامل انكسار المادة. تصف هذه الخاصية كيفية انتقال الضوء عبر تلك المادة المحددة.

نظرًا لأن لكل مادة معامل انكسار مختلف، فإنه متغير حاسم في الحساب لضمان قياس دقيق.

تقنيات وأدوات القياس الشائعة

المطياف الضوئي (Spectrophotometers)

المطياف الضوئي هي أداة شائعة غير متصلة لقياس سمك الفيلم. وهي فعالة للغاية لمناطق أخذ العينات المجهرية.

يمكن لهذه الأجهزة عادةً قياس سمك الطبقات في نطاق 0.3 إلى 60 ميكرومتر (µm)، مما يجعلها متعددة الاستخدامات لكل من الأفلام الرقيقة والأفلام السميكة نسبيًا.

طرق متقدمة أخرى

بالإضافة إلى المطيافية الضوئية، تُستخدم العديد من التقنيات الأخرى عالية الدقة، بما في ذلك الاستقطاب البيضاوي (ellipsometry)، وقياس الملامح (profilometry)، وقياس التداخل (interferometry). يقدم كل منها مزايا فريدة اعتمادًا على المادة والتطبيق.

المراقبة أثناء العملية

للتحكم في الوقت الفعلي أثناء عملية التصنيع، تُستخدم تقنيات مثل مستشعرات ميزان الكوارتز البلوري الدقيق (QCM). تقيس هذه الأدوات سمك الفيلم أثناء ترسيبه، مما يسمح بإجراء تعديلات فورية.

كيفية تطبيق هذا على مشروعك

يُعد الفهم الواضح لهدفك هو العامل الأكثر أهمية في اختيار نهج القياس الصحيح.

• إذا كان تركيزك الأساسي على الطلاءات البصرية الدقيقة أو طبقات أشباه الموصلات: ستعمل في نطاق النانومتر (nm) وستحتاج إلى أدوات عالية الدقة مثل مقاييس الاستقطاب البيضاوي أو المطياف الضوئي.
• إذا كان تركيزك الأساسي على الطلاءات الوظيفية الأكثر سمكًا (مثل الطبقات الواقية): غالبًا ما تكون القياسات بالميكرومتر (µm) كافية، وقد تكون أدوات مثل مقاييس الملامح أكثر عملية.
• إذا كان تركيزك الأساسي على التحكم في عملية التصنيع: تُعد التقنيات في الموقع مثل QCM ضرورية للمراقبة والتعديل في الوقت الفعلي أثناء الترسيب.

في النهاية، يتعلق إتقان قياس سمك الفيلم بتحويل البعد المادي إلى تحكم وظيفي.

جدول الملخص:

وحدة القياس	نطاق السمك النموذجي	التطبيقات الشائعة
نانومتر (nm)	من المستوى الذري إلى مقياس تحت الميكرون	أشباه الموصلات، الطلاءات البصرية، الخلايا الكهروضوئية
ميكرومتر (µm)	0.3 ميكرومتر إلى 60+ ميكرومتر	الطلاءات الوظيفية الأكثر سمكًا، الطبقات الواقية

هل تحتاج إلى تحكم دقيق في سمك الفيلم الخاص بك؟ تتخصص KINTEK في المعدات والمواد الاستهلاكية للمختبرات، وتقدم حلولاً موثوقة لقياس السمك وترسيبه بدقة. سواء كنت تعمل مع أشباه الموصلات على مقياس النانومتر أو الطلاءات الواقية الأكثر سمكًا، تضمن خبرتنا أن يحقق مختبرك نتائج متسقة وعالية الجودة. اتصل بخبرائنا اليوم لمناقشة تطبيقك المحدد والعثور على الأداة المثالية لاحتياجاتك!

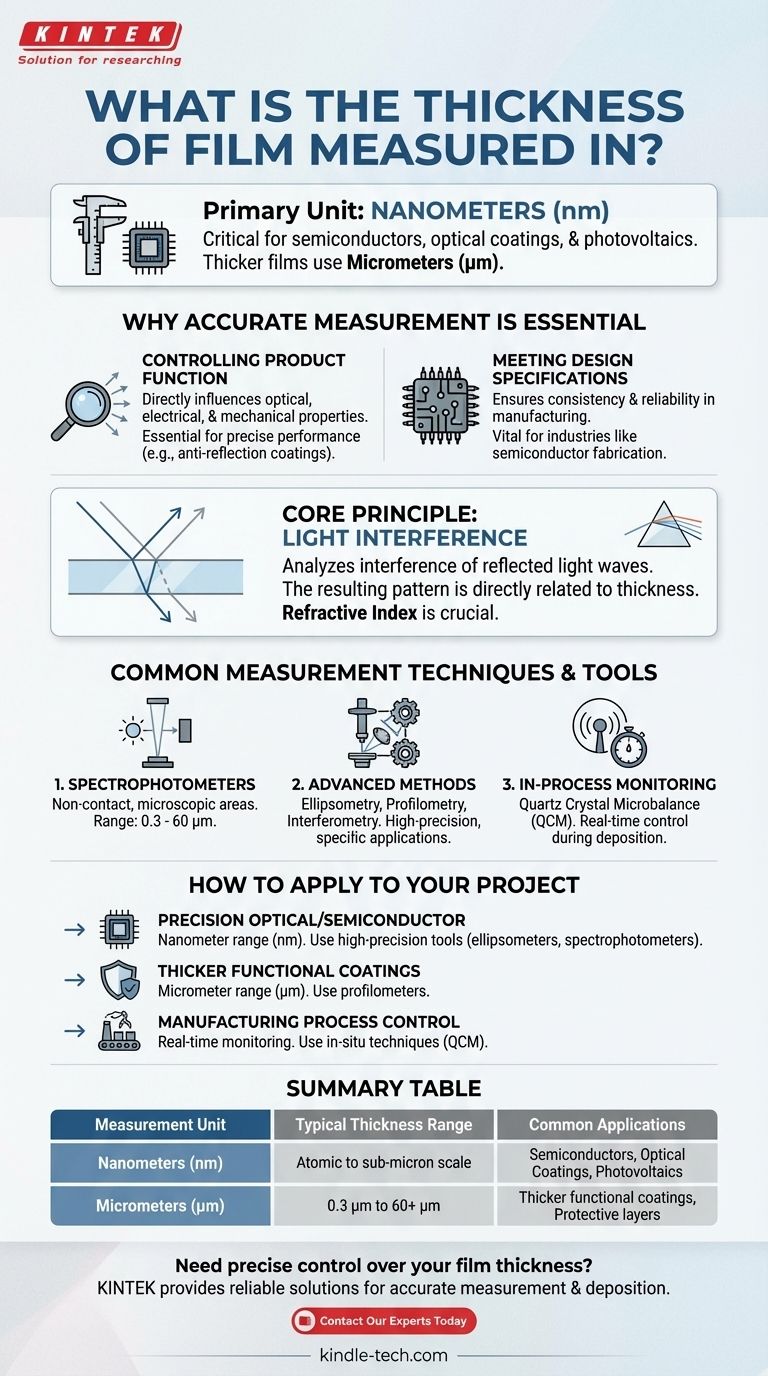

دليل مرئي
