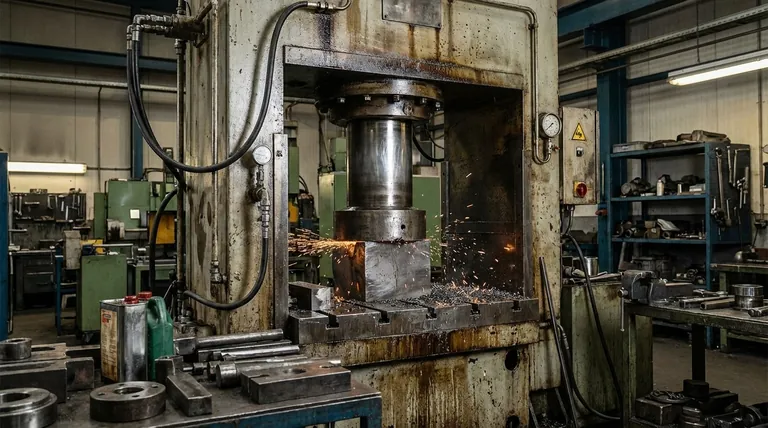

ما هي آلية عمل العملية الهيدروليكية؟ تسخير قانون باسكال للقوة الهائلة

في جوهرها، يعمل المكبس الهيدروليكي عن طريق استخدام سائل غير قابل للانضغاط، عادةً الزيت، لمضاعفة القوة. بناءً على مبدأ فيزيائي أساسي يُعرف باسم قانون باسكال، يتم تحويل قوة صغيرة مطبقة على مساحة صغيرة إلى قوة أكبر بكثير على مساحة أكبر. يتيح ذلك للآلة توليد قوة ضغط هائلة لمهام مثل تشكيل المعادن أو سحق الأشياء أو تشكيل المواد.

المفهوم المركزي هو أن الضغط المطبق على سائل محصور ينتقل بالتساوي في جميع أنحائه. من خلال هندسة نظام به مكبسين بأحجام مختلفة، تخلق قوة إدخال صغيرة على المكبس الصغير ضغطًا ينتج عنه قوة إخراج هائلة على المكبس الكبير.

المبدأ الأساسي: شرح قانون باسكال

إن تشغيل المكبس الهيدروليكي هو تطبيق مباشر لديناميكا الموائع. فهم قانون واحد بسيط يفتح الآلية بأكملها.

ما هو قانون باسكال؟

ينص قانون باسكال على أن التغير في الضغط عند أي نقطة في سائل محصور وغير قابل للانضغاط ينتقل بالتساوي إلى جميع النقاط في جميع أنحاء السائل.

يُعرَّف الضغط على أنه القوة مقسومة على المساحة (P = F/A). في النظام الهيدروليكي، يكون الضغط ثابتًا في جميع أنحاء السائل.

تأثير مضاعفة القوة

هنا يتم إنشاء الميزة الميكانيكية. يحتوي المكبس الهيدروليكي على أسطوانتين متصلتين، لكل منهما مكبس: واحد صغير (المكبس الدافع) وواحد كبير (الأسطوانة الرئيسية).

نظرًا لأن الضغط (P) متساوٍ في كلتا الأسطوانتين، فإن القوة (F) التي يمارسها كل مكبس تتناسب طرديًا مع مساحته (A).

إذا تم تطبيق قوة صغيرة (F1) على المكبس الدافع الصغير (المساحة A1)، فإنه ينشئ ضغطًا P = F1 / A1. يعمل هذا الضغط نفسه على الأسطوانة الرئيسية الكبيرة (المساحة A2)، مما يولد قوة إخراج أكبر بكثير: F2 = P x A2.

هذا يعني أن قوة الإخراج تتضاعف بنسبة مساحتي المكبسين. إذا كانت مساحة الأسطوانة الرئيسية أكبر بـ 100 مرة من مساحة المكبس الدافع، فستكون قوة الإخراج أكبر بـ 100 مرة من قوة الإدخال.

تشريح المكبس الهيدروليكي

على الرغم من أن المبدأ بسيط، إلا أن المكبس الوظيفي يعتمد على عدة مكونات رئيسية تعمل بتناغم.

المكبس الدافع (أو المكبس الصغير)

هذا هو جانب الإدخال في النظام. يطبق المشغل أو محرك صغير قوة صغيرة نسبيًا على المكبس الدافع، مما يؤدي إلى زيادة ضغط السائل الهيدروليكي الموجود داخل النظام.

الأسطوانة الرئيسية (أو المكبس الكبير)

هذا هو جانب الإخراج، أو "نهاية العمل"، للمكبس. يسمح السطح الكبير للأسطوانة الرئيسية بممارسة القوة المضخمة على قطعة العمل الموضوعة تحتها.

السائل الهيدروليكي

السائل، وعادة ما يكون زيتًا متخصصًا، هو الوسط الذي ينقل الضغط. يجب أن يكون غير قابل للانضغاط لضمان نقل القوة بكفاءة بدلاً من إهدارها في عصر السائل نفسه.

المضخة والمراكم

في المكابس الصناعية، تُستخدم مضخة هيدروليكية لتوليد السائل عالي الضغط. يمكن تخزين هذا السائل في مراكم هيدروليكي، يعمل كبطارية قابلة لإعادة الشحن للضغط. يقوم بتخزين السائل عالي الضغط ويمكنه إطلاقه بسرعة عندما تكون هناك حاجة إلى دفعة قوية ومفاجئة.

فهم المفاضلات

إن مضاعفة القوة الهائلة للمكبس الهيدروليكي لا تأتي مجانًا. إنها تنطوي على مفاضلة أساسية تحكمها قوانين الفيزياء.

السرعة مقابل القوة

بينما تكسب القوة، فإنك تضحي بالمسافة والسرعة. لكي تتحرك الأسطوانة الرئيسية الكبيرة بوصة واحدة، يجب أن يتحرك المكبس الدافع الصغير مسافة أكبر بكثير. يجب أن يكون حجم السائل المزاح متساويًا على كلا الجانبين، لذا يظل الشغل المبذول (القوة × المسافة) ثابتًا.

دور المكابس المتعددة

بدلاً من أسطوانة رئيسية واحدة ضخمة، تستخدم بعض المكابس ذات الحمولة العالية مجموعة من الأسطوانات الأصغر. يوفر هذا التصميم تحكمًا أكبر بكثير في تطبيق القوة ويساعد على توزيع إجهاد الهيكل الهائل بشكل أكثر توازناً عبر هيكل المكبس.

أحادي المفعول مقابل مزدوج المفعول

يمكن أن تكون الأنظمة الهيدروليكية إما أحادية المفعول أو مزدوجة المفعول. تستخدم الأسطوانة أحادية المفعول الضغط الهيدروليكي لتمديد الأسطوانة الرئيسية في اتجاه واحد (عادةً للأسفل)، وتعتمد على الجاذبية أو النوابض لسحبها. تستخدم الأسطوانة مزدوجة المفعول الضغط الهيدروليكي لتمديد الأسطوانة الرئيسية وسحبها، مما يوفر تحكمًا مدفوعًا في كلا الاتجاهين.

اتخاذ الخيار الصحيح للتطبيق

يتم تحديد تصميم المكبس الهيدروليكي بالكامل من خلال الغرض المقصود منه.

• إذا كان تركيزك الأساسي هو قوة السحق الهائلة (مثل تشكيل المعادن أو سحق السيارات): سيتم تصميم النظام لزيادة نسبة المساحة بين الأسطوانة الرئيسية والمكبس الدافع إلى أقصى حد، مع إعطاء الأولوية لمضاعفة القوة فوق كل شيء آخر.
• إذا كان تركيزك الأساسي هو التحكم الدقيق (مثل التجميع الدقيق أو اختبار المواد): سيتميز النظام بمضخات وصمامات متطورة، وربما أسطوانات مزدوجة المفعول لتنظيم الضغط والسرعة وموضع الأسطوانة الرئيسية بدقة.

في نهاية المطاف، يعد المكبس الهيدروليكي عرضًا قويًا لكيفية هندسة قانون فيزيائي بسيط لتحقيق ميزة ميكانيكية استثنائية.

جدول الملخص:

المكون	الوظيفة
المكبس الدافع (المكبس الصغير)	يطبق قوة الإدخال لزيادة ضغط السائل الهيدروليكي.
الأسطوانة الرئيسية (المكبس الكبير)	يمارس قوة إخراج مضخمة على قطعة العمل.
السائل الهيدروليكي	وسط غير قابل للانضغاط ينقل الضغط بالتساوي.
المضخة والمراكم	يولد ويخزن السائل عالي الضغط للتشغيل.
نوع النظام	أحادي المفعول (تمديد مدفوع) أو مزدوج المفعول (تمديد وارتداد مدفوع).
