في الأساس، تعمل المطحنة الكروية العمودية باستخدام محرك مركزي عالي السرعة لتحريك وسائط الطحن (عادةً كرات خزفية أو فولاذية) داخل حجرة ثابتة. يولد هذا التحريك القسري دوامة من الوسائط المتحركة، والتي تطحن المادة من خلال قوى قص وضغط مكثفة ومستمرة. على عكس المطاحن التقليدية التي تعتمد على الجاذبية، تنقل هذه الطريقة الطاقة مباشرة إلى عملية الطحن.
الفرق الحاسم هو أن المطحنة الكروية العمودية هي نوع من مطاحن الوسائط المهتزة أو المحرّكة. لا يعتمد مبدأ عملها على حركة التدحرج والتساقط التي تُرى في المطاحن الأفقية، بل على عمود مزود بالطاقة يخلق مجال طحن عالي الطاقة من أجل طحن دقيق أكثر كفاءة.
الآلية الأساسية: من التحريك إلى الطحن
مبدأ عمل المطحنة الكروية العمودية، والتي تسمى غالبًا مطحنة الأترتور (Attritor Mill)، هي عملية مباشرة وقوية. يلعب كل مكون دورًا دقيقًا في تحويل الطاقة الدورانية إلى قوة طحن.
عمود التحريك المركزي

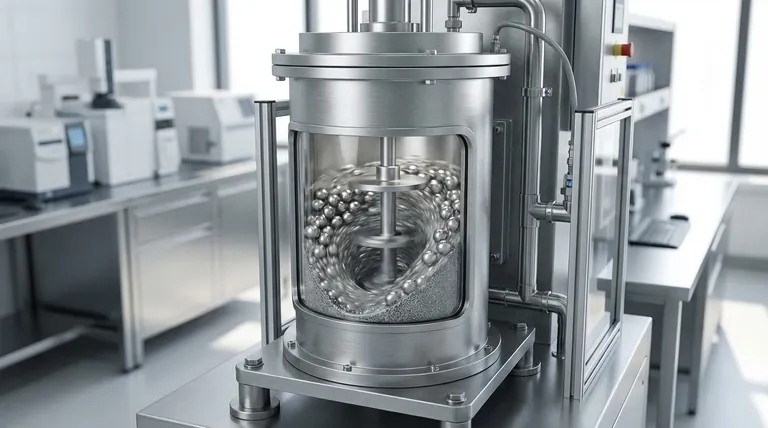

في قلب المطحنة يوجد عمود رأسي مزود بأذرع أو أقراص. يمتد هذا المحرك إلى أسفل حجرة الطحن، المليئة بوسائط الطحن والمادة المراد معالجتها. الحجرة نفسها لا تدور.
تكوين دوامة الطحن
عندما يدور العمود، تنقل أذرعه الطاقة الحركية مباشرة إلى كرات الطحن. يجبر هذا الوسائط على حركة دوامية سريعة، أو دوامة. تصبح الشحنة بأكملها من الوسائط كتلة نشطة تشبه السائل.
عملية الطحن: القص والضغط
يتم تحقيق تأثير الطحن من خلال التفاعلات المكثفة بين الكرات المتحركة. عندما تُحاصر المادة بين الوسائط سريعة الحركة، فإنها تخضع لقوتين أساسيتين:
- القص (Shear): تتحرك الكرات بجوار بعضها البعض بسرعات مختلفة، مما يخلق حركة تمزيق وكشط قوية.
- الضغط (Compression): تُسحق المادة باستمرار وتُضغط في نقاط القرص اللانهائية بين الكرات.
هذا الطحن المستمر وعالي التردد يختلف اختلافًا جوهريًا عن الصدمات العشوائية والثقيلة للمطحنة المتدحرجة.
كيف تختلف المطاحن العمودية عن التصميمات الأخرى
إن فهم ما ليست عليه المطحنة العمودية يساعد في توضيح مبدأ عملها الفريد. غالبًا ما يُستخدم مصطلح "المطحنة الكروية" بشكل واسع، لكن الآليات تختلف بشكل كبير بين التصميمات.
المقارنة مع المطاحن الأفقية (المتدحرجة)
المطحنة الكروية الأفقية التقليدية هي أسطوانة دوارة. أثناء دورانها، تُرفع كرات الطحن إلى جانب الأسطوانة ثم تتساقط وتتدحرج عائدة إلى الأسفل، ساحقة المادة من خلال الصدمة والاحتكاك. هذه العملية سلبية وتعتمد على الجاذبية وسرعة الدوران.
المقارنة مع المطاحن الكوكبية
المطحنة الكروية الكوكبية هي جهاز مختبري عالي الطاقة. تُثبت أوعية الطحن على "عجلة شمسية" كبيرة وتدور حول محورها في الاتجاه المعاكس للعجلة. تخلق هذه الحركة المركبة قوى صدمة عالية للغاية، ولكنها تُستخدم عادةً لدفعات العينات الصغيرة، وليس للإنتاج على نطاق أوسع مثل المطحنة العمودية.
فهم المفاضلات
يوفر مبدأ الوسائط المهتزة مزايا واضحة ولكنه يقدم أيضًا اعتبارات تشغيلية محددة.
الميزة: كفاءة عالية في استخدام الطاقة
نظرًا لأن الطاقة تنتقل مباشرة من المحرك إلى الوسائط، فإن القليل منها يُهدر في رفع شحنة الوسائط بأكملها ضد الجاذبية. هذا يجعل المطاحن العمودية فعالة للغاية، خاصة لإنتاج الجسيمات الدقيقة جدًا أو النانوية.
الميزة: إنتاج جسيمات أدق
إن فعل القص المكثف فعال بشكل استثنائي في تفتيت التكتلات وتقليل المواد إلى حجم أدق بكثير مما هو ممكن عادة في مطحنة التدحرج التقليدية.
القيود: توليد الحرارة
يؤدي الإدخال العالي للطاقة إلى توليد حرارة كبيرة داخل حجرة الطحن. بالنسبة للمواد الحساسة للحرارة، يتطلب هذا استخدام خزان تبريد ذي غلاف والتحكم الدقيق في درجة الحرارة لمنع تدهور المنتج.
القيود: تآكل المحرك والوسائط
يؤدي التلامس المباشر وعالي الكثافة بين أذرع المحرك والوسائط إلى معدلات تآكل أعلى مقارنة بالمطحنة المتدحرجة. هذا عامل رئيسي في تكاليف الصيانة والتشغيل يجب أخذه في الاعتبار.
اتخاذ الخيار الصحيح لتطبيقك
يعتمد اختيار تكنولوجيا الطحن الصحيحة كليًا على خصائص المواد وحجم الجسيمات النهائي المطلوب.
- إذا كان تركيزك الأساسي هو الطحن الخشن أو التخفيض الأولي على نطاق واسع: غالبًا ما تكون المطحنة الأفقية المتدحرجة هي الخيار الأكثر قوة وفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو تحقيق جسيمات دقيقة للغاية أو طحن رطب فعال: المطحنة العمودية المهتزة هي التكنولوجيا المتفوقة بسبب فعل القص عالي الطاقة.
- إذا كان تركيزك الأساسي هو الطحن السريع عالي الطاقة لعينات مختبرية صغيرة: توفر المطحنة الكروية الكوكبية طاقة الصدمات اللازمة في شكل مدمج.
إن فهم المبدأ الأساسي - التحريك مقابل التدحرج - هو المفتاح لاختيار تكنولوجيا الطحن التي ستحقق بفعالية حجم الجسيمات المطلوب.
جدول الملخص:
| الميزة | المطحنة الكروية العمودية | المطحنة الكروية الأفقية |
|---|---|---|
| المبدأ | التحريك والقص | التدحرج والصدمة |
| كفاءة الطاقة | عالية (نقل مباشر للطاقة) | أقل |
| دقة الجسيمات | فائقة الدقة إلى نانو | خشن إلى دقيق |
| توليد الحرارة | عالية (تتطلب تبريدًا) | متوسطة |
| مثالية لـ | الطحن الرطب، تفتيت التكتلات | الطحن الخشن على نطاق واسع |
