في جوهره، يتم تجميع قالب الصب بالتفريغ معًا من خلال مزيج من الشريط اللاصق القوي والقوة الموحدة والفعالة لضغط الغلاف الجوي. هذه الطريقة البسيطة والأنيقة هي سبب رئيسي لكون هذه العملية مرنة وفعالة من حيث التكلفة لإنشاء نماذج أولية عالية الدقة وأجزاء إنتاج بكميات منخفضة.
الفكرة الحاسمة هي أن الصب بالتفريغ يستغل الفيزياء لمصلحته. فبينما يوفر الشريط الإغلاق الأولي، فإن التفريغ نفسه يحول الغلاف الجوي المحيط إلى مشبك قوي وموزع بالتساوي يمسك القالب معًا بقوة هائلة.
آلية عمل قالب الصب بالتفريغ
لفهم سبب فعالية هذا النظام البسيط، يجب أن تنظر إلى كيفية عمل المكونات المختلفة بتناغم. إنه نظام يلعب فيه كل جزء دورًا مميزًا وحاسمًا.
خط الدفاع الأول: الشريط اللاصق
المكون الأكثر مباشرة ووضوحًا الذي يمسك القالب معًا هو الشريط اللاصق عالي القوة، وغالبًا ما يكون شريطًا لاصقًا عاديًا (Duct Tape).
بعد محاذاة نصفي قالب السيليكون، يتم لف الشريط بإحكام حول خط الفصل بأكمله. هذا يخدم وظيفتين أساسيتين: توفير قوة تثبيت ميكانيكية أولية وإغلاق الدرز لمنع تسرب الراتنج السائل.
المشبك غير المرئي: ضغط الغلاف الجوي
تأتي قوة التثبيت الحقيقية من التفريغ. عندما يتم وضع القالب المُثبت بالشريط داخل الحجرة ويتم إخلاء الهواء، يتم إنشاء فرق ضغط كبير.
يكون الجزء الداخلي من الحجرة عند ضغط يقترب من الصفر (تفريغ)، بينما يظل الهواء المحبوس داخل القالب المغلق عند ضغط الغلاف الجوي. والنتيجة هي أن القوة الكاملة للغلاف الجوي خارج القالب (ولكن داخل الحجرة) تدفع للداخل على القالب من جميع الاتجاهات، مما يثبته بإحكام بقوة هائلة وموحدة.
الوسط المثالي: مطاط السيليكون
اختيار مطاط السيليكون للقالب ليس من قبيل الصدفة. خصائصه مناسبة تمامًا لطريقة التثبيت هذه.
السيليكون مرن للغاية، مما يسمح بصب أجزاء معقدة ذات تجاويف تحتية كانت ستكون مستحيلة باستخدام قالب صلب. والأهم من ذلك، أنه يتمتع أيضًا بمعامل احتكاك عالٍ، مما يعني أن نصفي القالب يمسكان ببعضهما البعض ويقاومان قوى القص للراتنج المحقون.
نظرة خطوة بخطوة على عملية التثبيت
يتم ضمان أمان القالب من خلال تسلسل واضح وقابل للتكرار من الأحداث. تبني كل خطوة على سابقتها لضمان إغلاق مثالي وجزء نهائي عالي الجودة.
1. تجميع القالب
يتم محاذاة نصفي قالب السيليكون المُعالج بعناية. يتم ضمان هذه المحاذاة بواسطة مفاتيح التسجيل - نتوءات وتجاويف متشابكة تم تصميمها في الماستر (النموذج الأصلي) للقالب ويتم تكرارها بشكل مثالي في السيليكون.
2. تثبيت الدرز بالشريط
مع محاذاة النصفين، يتم شد الشريط بإحكام على طول خط الفصل بأكمله. الهدف هو إنشاء إغلاق كامل وقوي، دون ترك أي فجوات يمكن أن يتسرب منها اليوريثان السائل.
3. إنشاء التفريغ

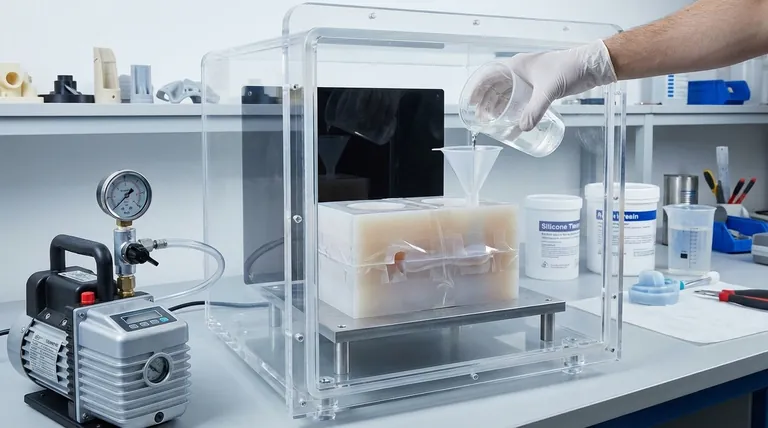

يتم وضع القالب المثبت بالشريط، جنبًا إلى جنب مع القمع (القواديس) للصب، في الجزء السفلي من حجرة التفريغ. يتم إغلاق الحجرة، ويقوم مضخة التفريغ بإزالة معظم الهواء.
4. عملية الصب
بينما يتم الاحتفاظ بالحجرة تحت التفريغ، يتم خلط راتنج اليوريثان ثنائي المكونات وسكبه في القالب. لا يسحب التفريغ المادة إلى أدق تفاصيل التجويف فحسب، بل يضمن أيضًا عدم وجود فقاعات هواء محبوسة.
5. تحرير التفريغ
بمجرد امتلاء القالب، يتم تحرير التفريغ. يندفع الهواء مرة أخرى إلى الحجرة، ويساعد عودة ضغط الغلاف الجوي على انهيار أي فقاعات مجهرية وإجبار الراتنج على الدخول إلى كل تفصيل أخير من تجويف القالب.
فهم المفاضلات والقيود
هذه الطريقة، على الرغم من فعاليتها، مصممة خصيصًا لبيئة الضغط المنخفض للصب بالتفريغ. يعد فهم قيودها أمرًا أساسيًا لاستخدامها بنجاح.
قيود الضغط والحجم
طريقة التثبيت بالشريط والتفريغ ليست مصممة للضغوط القصوى للعمليات مثل القولبة بالحقن، والتي تتطلب قوالب فولاذية صلبة مثبتة في مكابس هيدروليكية ضخمة. القوى في الصب بالتفريغ أقل بعدة مراتب، مما يجعل قالب السيليكون البسيط قابلاً للتطبيق.
خطر مرونة القالب والوميض (Flash)
إذا لم يتم تثبيت القالب بإحكام بالشريط، أو كانت جدرانه رقيقة جدًا، أو تم حقن الراتنج بقوة مفرطة، يمكن أن ينثني القالب. قد يتسبب هذا في تسرب طبقة رقيقة من المادة، تُعرف باسم الوميض (Flash)، عند خط الفصل، والتي يجب إزالتها يدويًا لاحقًا.
عمر القالب المحدود
قوالب السيليكون متينة ولكنها ليست دائمة. الإجهاد المتكرر لفك القولبة والمناولة والتفاعل الكيميائي مع راتنجات الصب يحد من عمر القالب، وعادة ما يصل إلى 20-30 نسخة. بعد ذلك، تبدأ التفاصيل الدقيقة في التدهور، وقد يصبح القالب عرضة للتمزق.
اتخاذ الخيار الصحيح لهدفك
إن بساطة نظام قالب الصب بالتفريغ هي أعظم نقاط قوته، ولكنه يتطلب فهمًا صحيحًا للمبادئ المعمول بها لتحقيق نتائج موثوقة.
- إذا كان تركيزك الأساسي هو جودة الجزء: تأكد من أن قالبك يحتوي على مفاتيح تسجيل مصممة جيدًا وأنك تستخدم تقنية تثبيت بالشريط قوية ومتسقة لإنشاء إغلاق مثالي.
- إذا كان تركيزك الأساسي هو السرعة والتكرار: احتضن بساطة عملية التثبيت بالشريط، حيث تتيح لك الانتقال من قالب مكتمل إلى جزء مصبوب في دقائق، مما يسرع دورة التصميم الخاصة بك.
- إذا كان تركيزك الأساسي هو تجنب الإخفاقات: انتبه جيدًا لنظام التفريغ الخاص بك، حيث يوفر فرق الضغط غالبية قوة التثبيت اللازمة لمنع مرونة القالب وتسرب الراتنج.
من خلال فهم أن الشريط البسيط والقوة غير المرئية للغلاف الجوي تعملان معًا، يمكنك إنتاج أجزاء استثنائية بثقة باستخدام عملية التصنيع القوية هذه.
جدول ملخص:
| المكون | الوظيفة | الخاصية الرئيسية |
|---|---|---|
| الشريط اللاصق | الإغلاق الأولي والتثبيت الميكانيكي | يمنع تسرب الراتنج عند خط الفصل |
| ضغط الغلاف الجوي | قوة التثبيت الأساسية | يخلق فرق ضغط موحد في التفريغ |
| قالب مطاط السيليكون | وسط مرن ذو احتكاك عالٍ | يسمح بالهندسات المعقدة ويقاوم قوى القص |
