مناخل ومكائن اختبار معملية

مناخل ومكائن اختبار معملية

التطبيق

تُعد المناخل وآلات الاختبار المعملية أدوات لا غنى عنها لتحليل الجسيمات في مختلف البيئات العلمية والصناعية. تُمكّن هذه الأدوات الدقيقة الباحثين والمتخصصين في مراقبة الجودة من إجراء تحديد دقيق لحجم الجسيمات وفصلها وتصنيفها للمواد التي تتراوح من المساحيق والمواد الصلبة السائبة إلى المعلقات. في المختبرات الجامعية ومؤسسات البحث، تُسهّل هذه الأدوات الدراسات الأساسية لخصائص المواد، بينما تعتمد مراكز البحث والتطوير في الشركات على هذه الأدوات لتطوير المنتجات واتساق التركيبات. تستخدم صناعة الأدوية هذه المناخل لإجراء فحوصات جودة صارمة للمكونات النشطة والمواد المساعدة، مما يضمن تجانس الأقراص وقابلية التنبؤ بالذوبان. في معالجة الأغذية، تتحقق هذه الأدوات من أحجام الحبوب، وتكتشف الملوثات، وتحافظ على معايير الملمس في منتجات مثل الدقيق والتوابل والمشروبات المسحوقة. تستخدم قطاعات التعدين والجيولوجيا الغربلة لتصنيف الخامات وتحليل تكوين التربة، بينما تقوم مختبرات المعادن بتقييم مساحيق المعادن لملاءمتها للتصنيع الإضافي. تعتمد شركات تصنيع المواد الكيميائية عليها للتحقق من توزيع جسيمات المحفزات، وتشتت الأصباغ، وتجانس حبيبات البوليمر. تتحكم شركات تصنيع السيراميك في أحجام جسيمات الطلاء لمنع عيوب السطح، وتضمن شركات تصنيع المواد الكاشطة تجانس الحبيبات لتطبيقات التجليخ الدقيق. تستخدم مختبرات الاختبار البيئي الغربلة لتحليل عينات الرواسب، وتتحقق صناعات البناء من تدرجات الركام لقوة الخرسانة. تمتد تعددية الاستخدامات لتشمل التطبيقات المتخصصة مثل تركيب الأحبار، وفحص مواد أقطاب البطاريات، وتحليل الأدلة الجنائية. من خلال تمكين فصل الجسيمات القابل للتكرار حتى 20 ميكرومتر (يمكن توسيعه إلى 5 ميكرومتر بتقنيات متخصصة)، توفر هذه الأنظمة بيانات حاسمة للامتثال لمعايير ISO و ASTM و USP.

تشمل سيناريوهات التطبيق الرئيسية ما يلي:

• ضمان الجودة: التحقق من اتساق الدُفعات في المستحضرات الصيدلانية (مثل، حجم حبيبات المكونات الصيدلانية النشطة)
• توصيف المواد: تصنيف ملمس التربة في المسوحات الجيولوجية
• مكافحة التلوث: الكشف عن الجسيمات الغريبة في خطوط معالجة الأغذية
• تحسين العمليات: اختبار كفاءة المحفزات في مصافي البتروكيماويات
• البحث والتطوير: تجزئة المواد النانوية في دراسات المواد المتقدمة
• اختبار الامتثال: تحليل تدرج الركام لشهادات مواد البناء

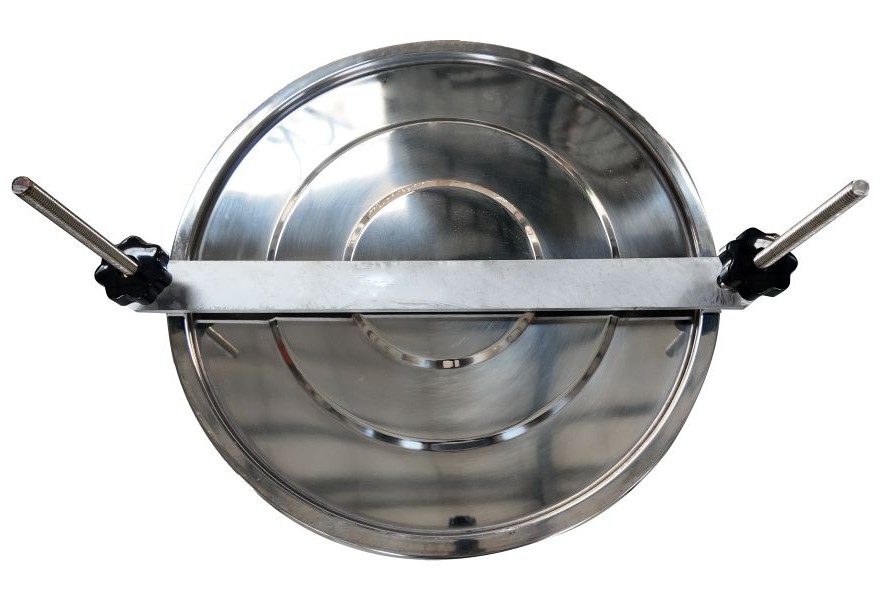

التفاصيل والأجزاء

الميزة

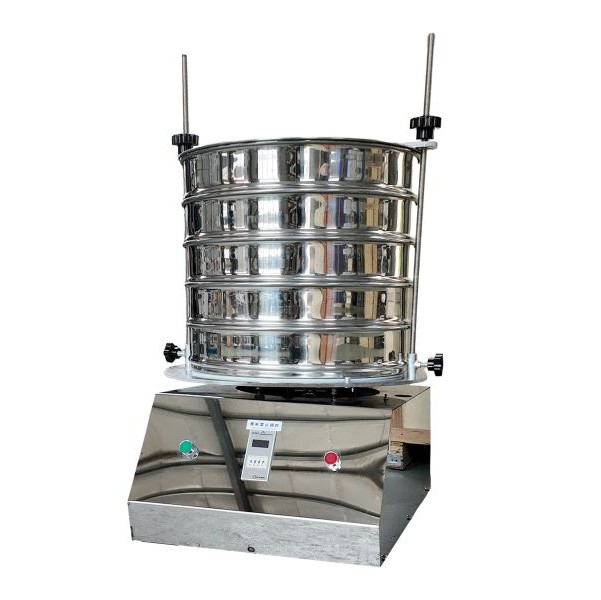

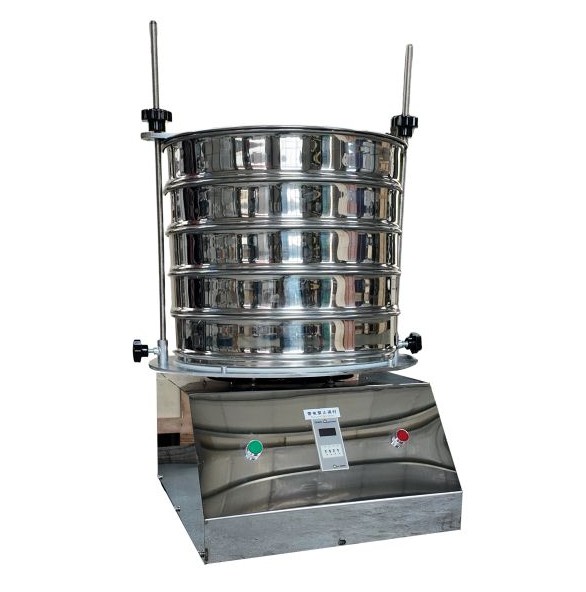

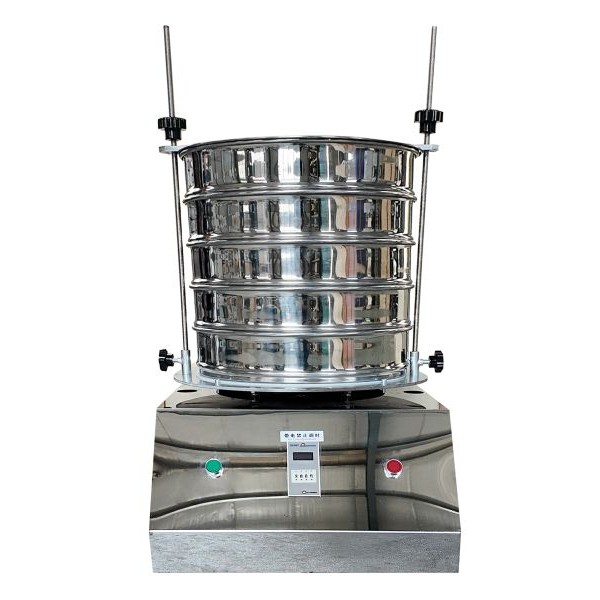

تدمج المناخل وآلات الاختبار المعملية الهندسة المتقدمة لتقديم دقة ومتانة لا هوادة فيها. تُصنع المناخل من الفولاذ المقاوم للصدأ SUS304 أو SUS316 المقاوم للتآكل، وتتميز بتشكيل موحد بسحب واحد لمنع احتجاز المواد وضمان سمك جدار ثابت يبلغ 0.6 ملم. تتحمل شبكة اللحام بالليزر المتصلة بالإطار درجات حرارة تصل إلى 400 درجة مئوية، مما يتيح التوافق مع المذيبات القوية وبروتوكولات التعقيم. يضمن المعايرة الدقيقة تفاوتات فتحات تبلغ ±5 ميكرومتر، بينما تضمن أطر المناخل القابلة للتبديل أداءً متطابقًا عبر الدُفعات - وهو أمر بالغ الأهمية للدراسات الطولية. تدعم التصميمات المعيارية تكوينات من 1-5 طبقات (بما في ذلك الغطاء السفلي)، مما يسمح بالفصل المتزامن للمواد إلى 2-7 كسور جسيمات مميزة أثناء عملية واحدة. تدمج آلات الغربلة تقنية الحركة ثلاثية الأبعاد، مما يولد اهتزازات مركبة أفقية ورأسية وبيضوية من خلال أوزان محرك متوازنة بدقة. يمنع هذا التحريك متعدد المحاور انسداد الجسيمات مع تحسين كفاءة الطبقات. تعمل المؤقتات القابلة للبرمجة بدقة 0.01-99.59 دقيقة على أتمتة مدة الاختبار، مما يلغي المتغيرات التي يعتمد عليها المشغل. تُنشئ مولدات الموجات فوق الصوتية المدمجة (اختياري) اهتزازات عالية التردد تُفكك المساحيق المتماسكة وتُزيل انسدادات الشبكة، مما يزيد الإنتاجية بنسبة 200٪ للجسيمات التي تقل عن 20 ميكرومتر. تشمل الهندسة التي تركز على السلامة انبعاث ضوضاء أقل من 50 ديسيبل وآليات حركة مغلقة. تُلائم الأقطار القياسية Φ200 مم و Φ300 مم و Φ400 مم أحجام العينات التي تصل إلى 300 جرام، مع سعة قابلة للتعديل من 1-5 ملم لتحسين المواد الخاصة. تضمن قوة الإثارة 5KN التحريك الفعال للجسيمات حتى للخامات الكثيفة، بينما تحافظ المحركات 1440 دورة في الدقيقة على مدخلات طاقة متسقة عبر عمليات مستمرة مدتها 8 ساعات. تشمل الميزات الوظيفية الإضافية التوافق الكهرومغناطيسي مع البيئات المقاومة للانفجار وحماية IP54 ضد دخول الجسيمات.

مواصفات الأداء الحرجة:

• سلامة المواد: هيكل كامل من الفولاذ المقاوم للصدأ يقاوم محاليل الأس الهيدروجيني من 1 إلى 14
• الثبات الحراري: نطاق تشغيل من -20 درجة مئوية إلى 400 درجة مئوية
• إمكانية تتبع المعايرة: الامتثال للشبكة المعتمدة من NIST
• التحكم الديناميكي: سعة قابلة للتعديل (1-5 ملم) وشدة فوق صوتية
• قدرة الإنتاجية: معالجة عينات 300 جرام لكل دفعة
• كفاءة الطاقة: استهلاك محرك 0.25 كيلو واط عند 220 فولت / 50 هرتز
• سلامة التشغيل: ضوضاء أقل من 50 ديسيبل، قاعدة ممتصة للاهتزازات

المبدأ

يعمل الغربلة المعملية على الطبقات المتحكم فيها للجسيمات من خلال آليات اهتزاز مصممة بدقة. يحول الآلية الأساسية طاقة دوران المحرك إلى قوى حركية متعددة الاتجاهات باستخدام أوزان لا مركزية علوية / سفلية. مع دوران الأوزان الموازنة بسرعة 1440 دورة في الدقيقة، تولد القوى الطاردة المركزية تذبذبات مركبة - يؤدي الإزاحة الأفقية إلى فصل الجسيمات جانبيًا، وتُحدث النبضات الرأسية قفزات لمنع انسداد الشبكة، وتُنشئ المسارات البيضاوية حركات دائرية تعرض جميع أوجه الجسيمات للفتحات. هذا التحريك ثلاثي الأبعاد يُطبّق المواد حسب الكتلة: تنتقل الجسيمات الأنعم إلى الأسفل عبر فتحات الشبكة بينما تبقى الكسور الخشنة في الأعلى. تحقق ثلاثة هياكل للمناخل هذا الفصل بشكل مختلف. تستخدم شبكات الأسلاك المجدولة خيوطًا ملتوية / ملتوية متشابكة للفصل القياسي من 20 ميكرومتر إلى 125 ملم، مع الحفاظ على هندسة الفتحة من خلال النسيج المتحكم فيه بالتوتر. تستخدم مناخل الصفائح المثقبة المعدنية ثقوبًا محفورة بالليزر لتحليل دقيق للجسيمات الخشنة من 1-125 ملم، وتتميز بجدران فتحات متسقة لتقليل احتجاز الجسيمات. تُودع مناخل التشكيل الكهربائي النيكل على قوالب محفورة ضوئيًا لإنشاء فتحات دقيقة للغاية من 5-100 ميكرومتر مع تعريف حافة بدرجة بصرية للمواد النانوية. أثناء التشغيل، تُنشئ المناخل المكدسة تدرجًا للجسيمات - الشبكة الأكثر خشونة في الأعلى، والأدق في الأسفل - مع التقاط كل طبقة لكسور حجم محددة. تستفيد العملية من كل من الغربلة الاحتمالية (اتجاه الجسيمات أثناء السقوط الحر) والفصل الحاجز (استبعاد الحجم المطلق)، مع تحسين الكفاءة عن طريق التنظيف السطحي بالموجات فوق الصوتية الذي يُعطّل الشحنات الساكنة. يتبع أداء المنخل قانون دارسي لتدفق السوائل عبر الوسائط المسامية، حيث تتحكم سعة الاهتزاز في طاقة تميع الجسيمات. تعتمد دقة التحليل على مدد الاختبار القياسية التي توازن بين اكتمال التصنيف ومخاطر تدهور الجسيمات، مع التحقق من النتائج من خلال حسابات توازن الكتلة التي تقارن أوزان التغذية والكسور.

اعتبارات فيزيائية أساسية:

• ديناميكيات الطبقات: فصل الحجم / الكتلة تحت الإثارة التوافقية
• التفاعل بين الفتحة والجسيم: تأثيرات القطر الهندسي مقابل الديناميكي الهوائي
• عتبة التميع: الحد الأدنى لطاقة الاهتزاز لانتقال سلوك المسحوق
• السلوك بالقرب من الشبكة: احتمالية اتجاه الجسيم أثناء الاقتراب من الفتحة
• التنظيف بالموجات فوق الصوتية: انهيار فقاعات التجويف الذي يُعطّل القوى الشعرية

الميزة

توفر المناخل الاختبارية المعملية مزايا لا مثيل لها في تحليل الجسيمات من خلال هندسة دقيقة لا هوادة فيها. يضمن هيكل الفولاذ المقاوم للصدأ مقاومة دائمة للتآكل - وهو أمر بالغ الأهمية للبيئات الكيميائية القاسية مثل اختبارات الذوبان الصيدلانية أو تحليل ملاط التعدين. تُزيل وصلات اللحام بالليزر الموحدة احتجاز المواد الذي يُشوّه النتائج في المناخل المتنافسة الملصقة بالإيبوكسي، بينما يمنع سمك الإطار 0.6 ملم التشوه أثناء دورات التنظيف بالموجات فوق الصوتية. يوفر المعايرة القابلة للتتبع الامتثال لمعيار ISO 3310-1 مع تفاوتات فتحات موثقة ≤5 ميكرومتر، مما يتيح القبول التنظيمي عبر أطر FDA و EPA و ISO 9001. تحقق تقنية الاهتزاز ثلاثية الأبعاد كفاءة فصل تبلغ 98٪ للمواد المتماسكة مثل التلك أو ثاني أكسيد التيتانيوم - متجاوزة المناخل الدوارة بنسبة 40٪ في معدلات الاسترداد. تقلل تكوينات الطبقات المعيارية من وقت التحليل بنسبة 80٪ مقارنة بالاختبار المتسلسل، مما يُنشئ منحنيات توزيع الجسيمات الكاملة بشكل متزامن. تضمن المؤقتات القابلة للبرمجة قابلية تكرار الاختبارات مع تباين في وقت التشغيل أقل من 0.1٪، مما يلغي الأخطاء التي يسببها المشغل في بيئات GLP. تُقلل المحركات الموفرة للطاقة بقدرة 0.25 كيلو واط من تكاليف التشغيل بنسبة 60٪ مقارنة بالبدائل الهوائية مع الحفاظ على قوى إثارة 5KN لمعالجة المعادن الثقيلة. تُحدث التوافقية بالموجات فوق الصوتية ثورة في تحليل الجسيمات التي تقل عن 20 ميكرومتر - مما يُقلل مدد الاختبار من ساعات إلى دقائق مع منع النتائج الإيجابية الخاطئة من الجسيمات المتكتلة. تضمن الأبعاد القياسية التوافق مع معالجات العينات الروبوتية لمختبرات ضمان الجودة عالية الإنتاجية التي تعالج أكثر من 500 عينة يوميًا. والأهم من ذلك، يسمح التصميم القابل للتبديل باستبدال الشبكة بتكلفة معقولة دون الحاجة إلى إعادة معايرة الأنظمة بأكملها، بينما تحمي العملية التي تقل عن 50 ديسيبل سمع الفنيين أثناء الورديات الطويلة. تتقارب هذه المزايا لتقديم أقل تكلفة لكل اختبار في تحليل الجسيمات مع توفير بيانات قابلة للدفاع عنها لطلبات براءات الاختراع، ونزاعات الجودة، والتقديمات التنظيمية.

الفوائد التشغيلية الموضحة:

• اقتصاد دورة الحياة: عمر خدمة 10 سنوات مع مكونات قابلة للاستبدال
• رافعة الامتثال: وثائق كاملة للتحقق من صحة 21 CFR الجزء 11
• مكاسب الإنتاجية: تحليل متزامن بـ 7 طبقات في دورات مدتها 15 دقيقة
• تفوق الدقة: أقل من 2٪ اختلال في توازن الكتلة في اختبارات التحقق
• بساطة الصيانة: تفكيك بدون أدوات للتعقيم
• قابلية التكيف: ضبط السعة للمواد من الهلام الهوائي إلى خام الحديد

للحصول على متطلبات توصيف الجسيمات الدقيقة، ناقش مواصفات تطبيقك مع مهندسينا لتكوين حلول غربلة مثالية - اطلب أوراق بيانات الاستشارة التي تفصل شهادات المعايرة ومصفوفات توافق المواد.
