تصميم وتطبيق الأقطاب الكهربائية المرجعية في بطاريات الليثيوم

تصميم الأقطاب الكهربائية المرجعية

اختيار المواد النشطة

يعد اختيار المواد النشطة للأقطاب المرجعية أمرًا محوريًا لأنه يؤثر بعمق على الخصائص الجوهرية للقطب الكهربائي، بما في ذلك إمكانات التوازن الديناميكي الحراري، والاستقرار البيئي، وعمر الخدمة الإجمالي. ومن بين الخيارات المختلفة معدن الليثيوم , سبائك الليثيوم و وأكاسيد الليثيوم المضمنة بالليثيوم باعتبارها المواد الأكثر انتشارًا وفعالية.

معدن الليثيوم غالبًا ما يكون المادة الأولى التي يتم النظر فيها نظرًا لحركية تفاعل القطب الكهربائي السريع وشكله المباشر. ومع ذلك، فإن حساسيته للتفاعلات مع الإلكتروليتات، والتي يمكن أن تؤدي إلى تكوين طبقة بينية للإلكتروليت الصلب (SEI)، تشكل تحديًا لأن هذه الطبقة يمكن أن تغير إمكانات القطب المرجعي.

سبائك الليثيوم نطاق جهد يتراوح من 0 إلى 1 فولت، مما يساعد على التخفيف من تحلل الإلكتروليت. ولكي تكون هذه السبائك قابلة للاستخدام على المدى الطويل، يجب أن تحافظ على مناطق مستقرة ثنائية الطور وأن تدير بفعالية التغيرات في الحجم التي تحدث أثناء عمليات الليثنة.

الأكاسيد المضمنة بالليثيوم مثل Li4Ti5O12 (LTO) وL LiFePO4 (LFP)، تُظهر هضابًا محتملة مستقرة، مما يجعلها خيارات جذابة. ويفضل LTO بشكل خاص بسبب توافقه الأوسع مع مختلف الشوارد، في حين يميل LFP إلى التحلل عند استخدامه في الشوارد القائمة على الأثير.

ويضمن هذا الاختيار الدقيق للمواد النشطة أن القطب المرجعي لا يعمل على النحو الأمثل فحسب، بل يظل مستقرًا وموثوقًا به على مدى فترات طويلة، وبالتالي تعزيز الأداء العام وطول عمر بطاريات الليثيوم.

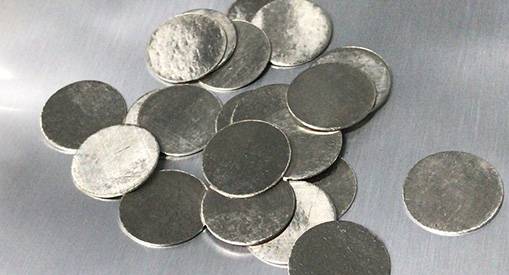

معدن الليثيوم

يبرز معدن الليثيوم كخيار أولي للمواد النشطة للإلكترود المرجعي، ويرجع ذلك في المقام الأول إلى حركية تفاعل القطب السريع وتكوينه المباشر. وتسمح بساطته في الشكل بأداء فعال ومتسق في تكوينات البطاريات المختلفة. ومع ذلك، فإن تطبيق معدن الليثيوم لا يخلو من التحديات.

وتتمثل إحدى المشكلات الحرجة المتعلقة بمعدن الليثيوم في حساسيته للتفاعلات مع الشوارد. وغالباً ما تؤدي هذه التفاعلات إلى تكوين طبقة الطور البيني للإلكتروليت الصلب (SEI). وفي حين أن طبقة SEI تحمي القطب الكهربائي الصلب في البداية من المزيد من التدهور، إلا أنها يمكن أن تؤدي أيضًا إلى تباين في إمكانات القطب المرجعي بمرور الوقت. ويمكن أن يؤدي هذا التباين إلى تعقيد القياس الدقيق لمقاييس أداء البطارية وتفسيرها.

ولمواجهة هذه التحديات، يستكشف الباحثون طرقًا لتثبيت طبقة SEI أو تطوير مواد بديلة يمكنها محاكاة الخصائص المرغوبة لمعدن الليثيوم دون عيوبه. تهدف هذه الأبحاث الجارية إلى تسخير فوائد معدن الليثيوم مع التخفيف من قابليته للتغيرات الناجمة عن الإلكتروليت.

سبائك الليثيوم

تمتلك سبائك الليثيوم إمكانات كهروكيميائية فريدة من نوعها تتراوح من 0 إلى 1 فولت، وهي خاصية تقلل بشكل كبير من خطر تحلل الإلكتروليت. هذه الخاصية المتأصلة تجعلها مرشحاً واعداً للأقطاب الكهربائية المرجعية في بطاريات الليثيوم. ومع ذلك، فإن فعاليتها تتوقف على وجود مناطق مستقرة ثنائية الطور، وهو أمر حاسم لضمان طول عمرها وموثوقيتها في التطبيقات طويلة الأجل.

وتُعد إدارة تغيرات الحجم أثناء الليثنة جانباً آخر بالغ الأهمية يجب معالجته. يمكن أن تؤدي هذه التغييرات إلى إجهاد ميكانيكي وفشل محتمل إذا لم يتم التحكم فيها بشكل صحيح. لذلك، يجب أن يشتمل تصميم واختيار سبائك الليثيوم على استراتيجيات لاستيعاب هذه التغيرات الحجمية، مما يضمن بقاء القطب المرجعي فعالاً ودقيقاً على مدى فترات طويلة.

أكاسيد الليثيوم المدمجة

تُظهر أكاسيد الليثيوم المضمنة في الليثيوم، مثل Li4Ti5O12 (LTO) وL LiFePO4 (LFPP)، هضاباً محتملة مستقرة، مما يجعلها مناسبة للاستخدام كأقطاب مرجعية في بطاريات الليثيوم. ويفضل استخدام LTO على وجه الخصوص لتوافقه الواسع مع الإلكتروليت، مما يضمن أداءً موثوقًا به عبر أنظمة الإلكتروليت المختلفة. ويعد هذا التوافق الأوسع نطاقًا أمرًا بالغ الأهمية للحفاظ على استقرار ودقة إمكانات القطب المرجعي على مدى فترات طويلة.

وعلى النقيض من ذلك، يميل القطب المرجعي القابل للذوبان (LFP)، على الرغم من إظهاره أيضًا هضابًا محتملة مستقرة، إلى إظهار قيود في بيئات إلكتروليت معينة، خاصة في الإلكتروليتات القائمة على الأثير. يمكن أن يؤدي هذا القيد إلى فشل محتمل، مما يجعل LFP أقل تنوعًا للاستخدام في إعدادات البطاريات المتنوعة. وبالتالي، فإن الاختيار بين هذه المواد يتوقف على المتطلبات المحددة لنظام الإلكتروليت وطول العمر التشغيلي المطلوب للإلكترود المرجعي.

يتأثر اختيار أكاسيد الليثيوم المضمنة في الليثيوم كمواد أقطاب مرجعية بقدرتها على الحفاظ على إمكانات مستقرة وتوافقها مع مختلف الشوارد. ويعد هذا الاختيار محورياً في ضمان دقة وموثوقية القطب المرجعي في تطبيقات البطاريات المختلفة.

المواد المرجعية الداخلية

يتم استخدام مواد مرجعية داخلية، مثل أزواج الأكسدة والاختزال مثل أيونات الفيروسين والفيروسينيل، لوضع معايير مرجعية للاختلافات المحتملة عبر أنظمة الإلكتروليت المختلفة. وعلى الرغم من أن أزواج الأكسدة والاختزال هذه أقل انتشاراً في بطاريات الليثيوم مقارنةً بالمواد المرجعية الأخرى، إلا أن استخدامها مهم لمعايرة القياسات المحتملة في بيئات الإلكتروليت المختلفة.

وتوفر أيونات الفيروسين والفيروسينيل إمكانات أكسدة واختزال مستقرة، مما يجعلها مراجع داخلية موثوقة. وهذا الثبات مهم بشكل خاص في الأنظمة التي تختلف فيها تركيبة الإلكتروليت، حيث يضمن قراءات إمكانات متسقة ودقيقة. وعلى الرغم من استخدامها غير المتكرر في بطاريات الليثيوم، تلعب أزواج الأكسدة والاختزال هذه دورًا حيويًا في التحقق من دقة قياسات الجهد، خاصة في مراحل البحث والتطوير حيث تكون البيانات الدقيقة ضرورية.

باختصار، في حين أن المواد المرجعية الداخلية مثل الفيروسين |الفيروسينيل | لا تُستخدم عادةً في بطاريات الليثيوم، فإن دورها في توفير معايير مرجعية موثوقة للإمكانات عبر أنظمة إلكتروليت متنوعة يؤكد أهميتها في ضمان دقة القياسات الكهروكيميائية واتساقها.
