هندسة التحكم: فك رموز خلية التحليل الكهربائي بخمسة منافذ

الوعاء غير المرئي

في العلوم التجريبية، غالبًا ما نركز على الفاعلين ونتجاهل المسرح.

نهتم بنقاء المحفز. نكافح مع معلمات الجهد. نقضي ساعات في صقل القطب الكهربائي العامل حتى يعكس إرهاقنا الخاص. لكننا نادرًا ما نفكر في الوعاء الزجاجي الذي يجمع كل شيء معًا.

هذا خطأ. في الكيمياء الكهربائية، الخلية ليست مجرد حاوية؛ إنها شرط حدودي.

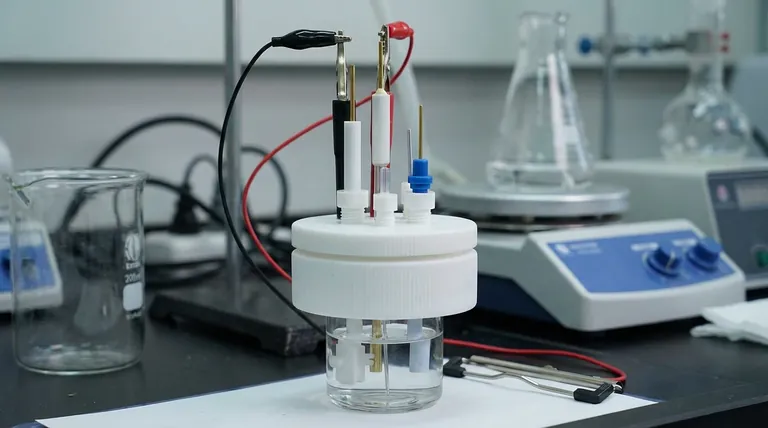

خلية التحليل الكهربائي القياسية ذات الخمسة منافذ في حمام مائي هي الأداة الرئيسية للكيمياء الكهربائية الحديثة. إنها تمثل محاولة دقيقة لفرض النظام على بيئة كيميائية فوضوية. ولكن لاستخدامها بفعالية، يجب أن تفهم المنطق وراء هندستها - ومتى يفشل هذا المنطق في تلبية احتياجاتك الخاصة.

تفكيك "القياسي"

عندما يتحدث المصنعون عن خلية مغلقة "قياسية"، فإنهم يشيرون إلى إرث هندسي محدد مصمم لاستيعاب نظام الأقطاب الكهربائية الثلاثة الكلاسيكي.

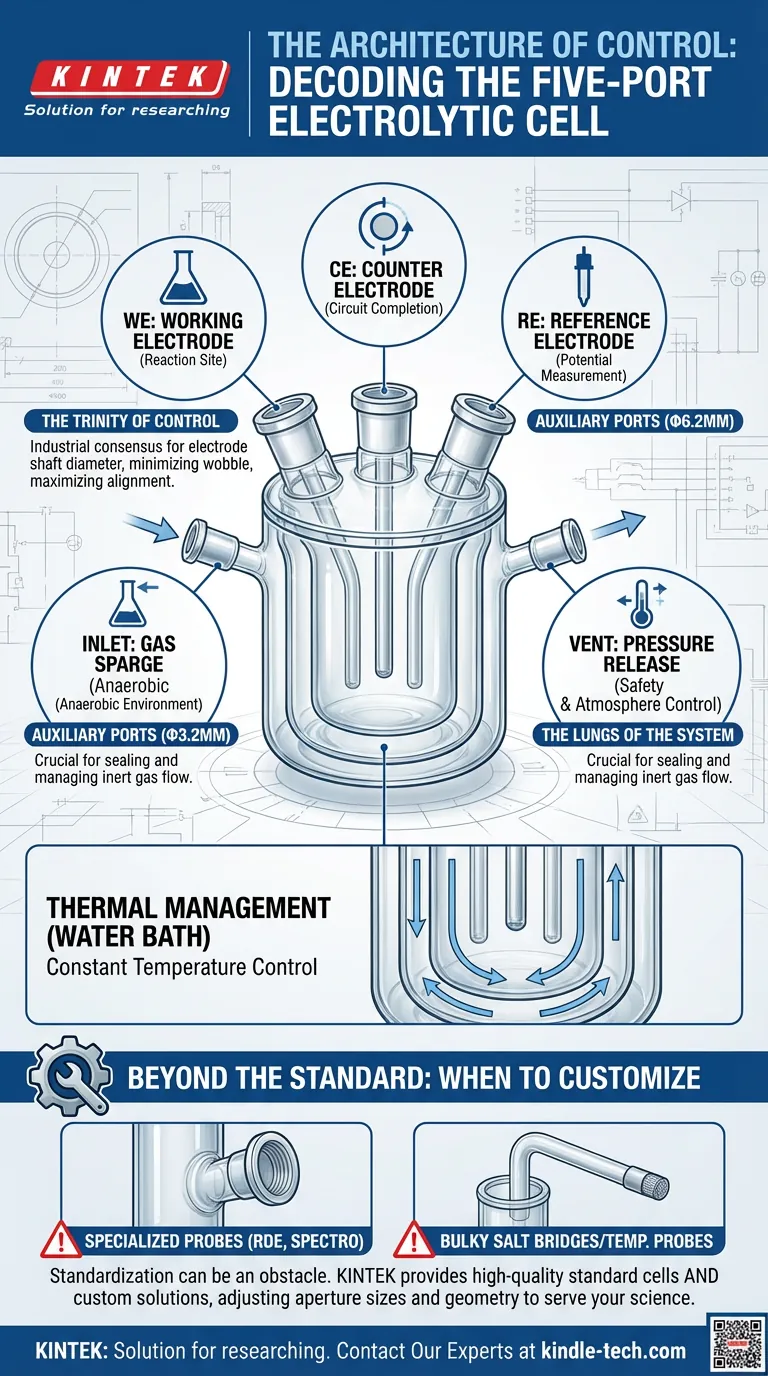

التكوين دائمًا تقريبًا هو ترتيب 3+2. إنه نظام مبني للحكم: ثلاثة منافذ للتحكم في التفاعل، ومنفذان للتحكم في الجو.

ثالوث التحكم (Φ6.2 مم)

تتميز الفتحات الثلاث الأكبر عادةً بقطر Φ6.2 مم. هذه هي الركائز الهيكلية لتجربتك.

القطب الكهربائي العامل (WE): موقع التفاعل الذي تدرسه.
القطب الكهربائي المضاد (CE): المكون الذي يكمل الدائرة.
القطب الكهربائي المرجعي (RE): المقياس المستقر الذي يتم قياس الجهد مقابله.

لماذا 6.2 مم؟ إنه ليس رقمًا عشوائيًا. إنه الإجماع الصناعي لقطر عمود القطب الكهربائي، مما يسمح بملاءمة محكمة تقلل من الاهتزاز وتزيد من المحاذاة.

رئات النظام (Φ3.2 مم)

الفتحتان الأصغر، عادةً Φ3.2 مم، تتعاملان مع إدارة الغاز.

غالبًا ما تتطلب الكيمياء الكهربائية بيئة لا هوائية. الأكسجين متداخل عدواني. لمكافحة ذلك، يعمل أحد المنفذين كـ مدخل للغازات الخاملة (مثل النيتروجين أو الأرجون) لتطهير المحلول. يعمل المنفذ الثاني كـ منفذ تهوية، مما يمنع تراكم الضغط الذي يمكن أن يحطم الزجاج أو يضر بالأختام.

الفخ النفسي لـ "القياسي"

هناك راحة نفسية في شراء معدات "قياسية". يوحي ذلك بأن الطريق قد تم تمهيده لك، وأن المتغير قد تم حله.

ولكن في البحث، "القياسي" هو مجرد خط أساس، وليس قانونًا عالميًا.

يفترض التكوين القياسي أنك تجري تجربة قياسية. يفترض أن القطب الكهربائي المرجعي الخاص بك هو حجم قياسي. يفترض أنك لا تحتاج إلى مسبار درجة حرارة مغمور في الإلكتروليت. يفترض أنك لا تستخدم قطبًا دوارًا قرصيًا (RDE)، والذي يتطلب منفذًا مركزيًا أكبر بكثير.

إذا كنت تعامل المواصفات القياسية على أنها جامدة، فإنك تجبر تجربتك على المساومة. ينتهي بك الأمر باستخدام محولات تتسرب، أو إمالة الأقطاب الكهربائية بزوايا تشوه توزيع التيار.

هندسة الواجهة

غالبًا ما يتم تحديد جودة بياناتك من خلال جودة الأختام الخاصة بك.

تصميم الخمسة منافذ هو الأكثر أهمية في أنظمة الخلايا المغلقة. إذا لم تتطابق الفتحات (Φ6.2 مم و Φ3.2 مم) تمامًا مع سدادات PTFE أو أعمدة الأقطاب الكهربائية الخاصة بك، فإن الجو يتعرض للخطر.

علاوة على ذلك، يضيف جانب "حمام الماء" طبقة ثانية من التعقيد: إدارة الحرارة. يسمح التصميم ذو الجدار المزدوج لسائل نقل الحرارة بالدوران حول التفاعل. هذا يحول الخلية إلى ترموستات، مما يحبس درجة الحرارة كثابت بدلاً من متغير.

ملخص المواصفات

هذا هو المنطق الأساسي للتكوين القياسي:

نوع المنفذ	الكمية	القطر	الوظيفة
المنافذ الرئيسية	3	Φ6.2 مم	الأقطاب الكهربائية العاملة والمضادة والمرجعية
المنافذ المساعدة	2	Φ3.2 مم	مدخل الغاز (التطهير) ومخرج الغاز (التهوية)

اختيار الأداة المناسبة

الهندسة العظيمة تدور حول مطابقة الأداة مع القيد.

إذا كنت تجري قياسات الفولتية الدورية العامة في جو متحكم فيه، فمن المحتمل أن يكون التكوين القياسي 3 × (Φ6.2 مم) + 2 × (Φ3.2 مم) هو الحل الأنيق الذي تحتاجه. لقد تم اختباره زمنياً وقوي.

ومع ذلك، إذا كان بحثك يدفع الحدود - باستخدام مجسات طيفية كهروكيميائية متخصصة، أو RDEs، أو قنوات ملح ضخمة - فإن التوحيد القياسي يصبح عقبة. في هذه الحالات، "القياسي" هو الأداة الخاطئة. أنت بحاجة إلى التخصيص.

نهج KINTEK

في KINTEK، نقدر رومانسية الإعداد المثالي. نحن نتفهم أن الخلية الزجاجية هي أداة دقيقة، وليست مجرد وعاء.

نحن نقدم خلايا قياسية عالية الجودة للتميز الروتيني، ولكننا ندرك أيضًا أن الابتكار غالبًا ما يتطلب كسر القالب. سواء كنت بحاجة إلى تعديل أحجام الفتحات، أو إضافة منافذ لمراقبة درجة الحرارة، أو إعادة تصميم الهندسة لمفاعل مخصص، فإننا نضمن أن الزجاج يخدم علمك، وليس العكس.
