هندسة الاستقرار: إتقان التحكم باستخدام خلايا التحليل الكهربائي مزدوجة الطبقة

غالبًا ما تُدرّس الكيمياء كسلسلة من المعادلات. أ + ب ينتج ج.

ولكن في المختبر، الكيمياء هي في الواقع معركة ضد المتغيرات.

يمكن أن يؤدي تقلب درجة الحرارة بمقدار درجة واحدة إلى تغيير معدل التفاعل. يمكن أن تسمم كمية ضئيلة من الأكسجين سطح الاختزال. التجربة "المثالية" على الورق تنهار لأن البيئة المادية لم تكن متوافقة.

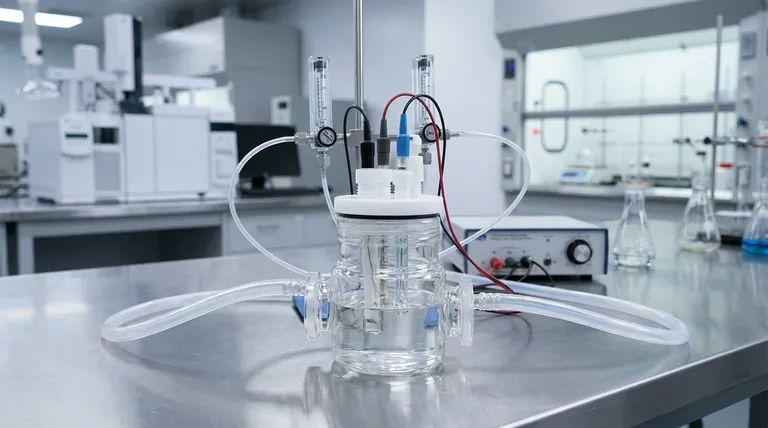

لهذا السبب فإن خلية التحليل الكهربائي مزدوجة الطبقة بحمام مائي هي أكثر من مجرد زجاجيات. إنها بيئة هندسية مصممة لفرض النظام على الفوضى الديناميكية الحرارية.

وهم التحكم المحيط

نميل إلى افتراض أن درجة حرارة الغرفة ثابتة. إنها ليست كذلك.

والأهم من ذلك، أن تفاعلات الكيمياء الكهربائية نادراً ما تكون محايدة حرارياً. فهي تولد حرارة - وتحديداً حرارة جول - مع مرور التيار عبر الإلكتروليت. بدون تدخل، يسخن الإلكتروليت الخاص بك، وتتغير اللزوجة، وتتغير معدلات الانتشار، وتصبح بياناتك هدفًا متحركًا.

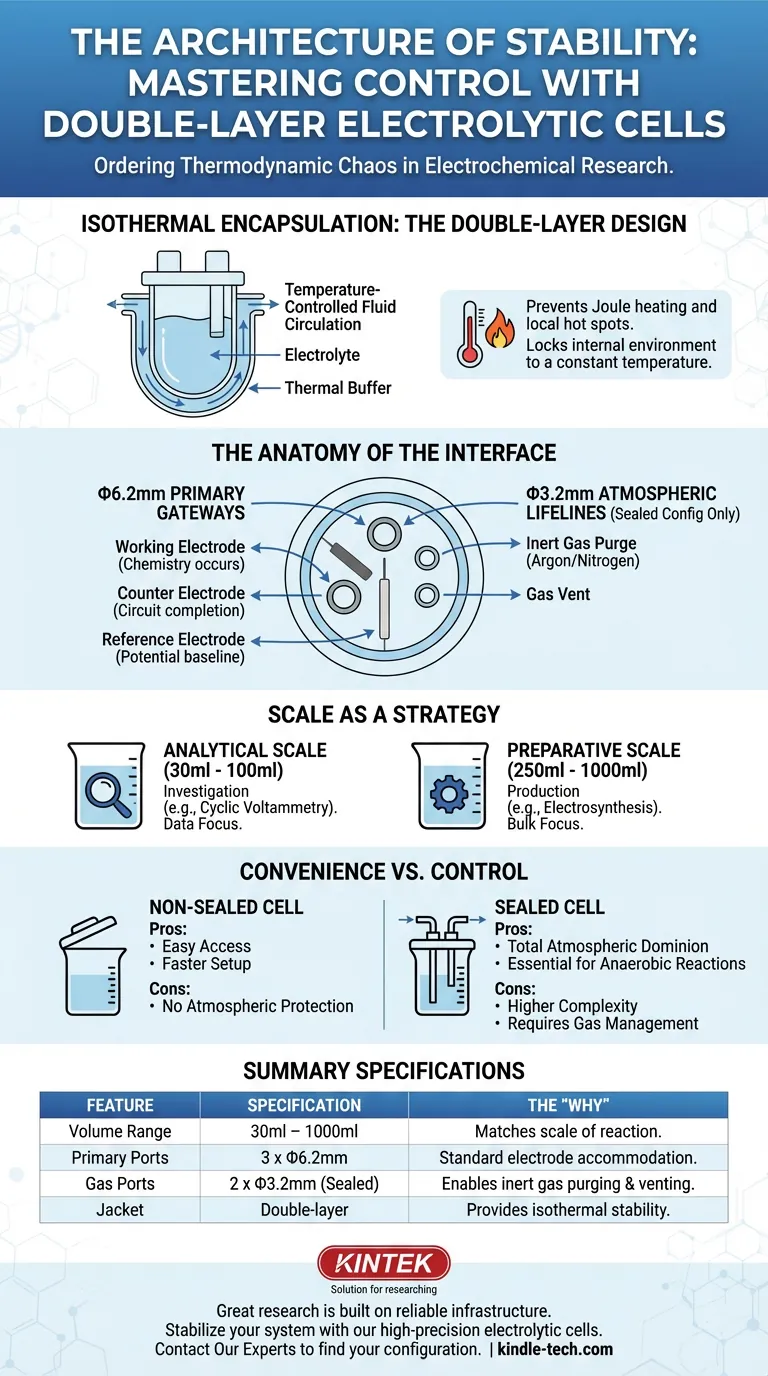

يحل تصميم الطبقة المزدوجة هذه المشكلة من خلال التغليف المتساوي الحرارة.

عن طريق تدوير سائل يتم التحكم في درجة حرارته عبر سترة خارجية، تعمل الخلية كعازل حراري ضخم. إنها تمنع النقاط الساخنة المحلية على أسطح الأقطاب الكهربائية وتحبس البيئة الداخلية عند درجة حرارة معينة. إنها تحول المتغير إلى ثابت.

تشريح الواجهة

تُعرّف الخلية بكيفية تفاعلها مع العالم الخارجي. تحكم تكوين فتحتها في هذه الواجهة.

التصميم القياسي للصناعة ليس عشوائيًا؛ إنه تخطيط محسوب مخصص لـ نظام الأقطاب الكهربائية الثلاثة الكلاسيكي.

البوابات الرئيسية (Φ6.2 مم)

سواء كانت الخلية محكمة الغلق أو غير محكمة الغلق، فإنها تتميز عادةً بثلاثة منافذ رئيسية بقطر 6.2 مم. هذه هي محطات الربط لأجهزة الاستشعار الأساسية الخاصة بك:

قطب العمل: حيث تحدث الكيمياء.
القطب الكهربائي المضاد: إكمال الدائرة.
القطب الكهربائي المرجعي: توفير خط الأساس المحتمل (غالبًا عبر شعري لوغين).

خطوط الحياة الجوية (Φ3.2 مم)

هنا يكمن التمييز بين "جيد بما فيه الكفاية" و "الدقة".

في التكوين المحكم الغلق، تتضمن الخلية منفذين إضافيين أصغر بقطر 3.2 مم.

هذه ليست بقايا. إنها خطوط الحياة لإدارة الغاز. تسمح لك بتطهير النظام بغازات خاملة مثل الأرجون أو النيتروجين، وإزالة الأكسجين للتجارب اللاهوائية. تسمح للخلية بالتنفس دون أن تتلوث.

الحجم كاستراتيجية

حجم خليتك ليس مجرد كمية السائل لديك. إنه قرار استراتيجي بشأن الغرض من بحثك.

تتراوح الأحجام القياسية من 30 مل إلى 1000 مل، ولكن الفائدة تتغير عبر هذا الطيف:

مقياس التحليل (30 مل - 100 مل): هذه مصممة للتحقيق. تستخدمها لقياس الفولتامترية الدورية أو عندما يكون الإلكتروليت الخاص بك باهظ الثمن (مثل السوائل الأيونية). الهدف هو البيانات، وليس المنتج.
مقياس التحضير (250 مل - 1000 مل): هذه مصممة للإنتاج. عند الانتقال إلى التحليل الكهربائي بالجملة أو التخليق الكهربائي، تحتاج إلى كتلة حرارية وخزان أكبر لمنع الاستنفاد السريع للمتفاعلات.

المقايضة: الراحة مقابل التحكم

كل مهندس يعرف أن التحسين يتطلب مقايضات. وينطبق الشيء نفسه على اختيار نوع الخلية الخاصة بك.

الخلية غير محكمة الغلق

الإيجابيات: سهولة الوصول، إعداد أسرع، قوية للتفاعلات المستقرة في الهواء.
السلبيات: لا حماية ضد التداخل الجوي.

الخلية محكمة الغلق

الإيجابيات: سيطرة جوية كاملة. ضرورية لتفاعلات الاختزال الحساسة للأكسجين.
السلبيات: تعقيد أعلى. تتطلب خطوط غاز، وأغشية، وتعامل منضبط.

مواصفات الملخص

للمهندس الذي يفكر بالمواصفات، إليك تفصيل للهندسة القياسية:

ميزة	مواصفات	"السبب"
نطاق الحجم	30 مل – 1000 مل	يتناسب مع مقياس التفاعل (تحليلي مقابل بالجملة).
المنافذ الرئيسية	3 × Φ6.2 مم	تستوعب أقطاب العمل والمضادة والمرجعية القياسية.
منافذ الغاز	2 × Φ3.2 مم	(الوحدات محكمة الغلق فقط) تمكن من تطهير الغاز الخامل وتنفيسه.
السترة	طبقة مزدوجة	توفر استقرارًا متساوي الحرارة عبر تدوير حمام مائي.

خاتمة

في العلوم التجريبية، لا يمكنك التحكم فيما لا يمكنك قياسه. والأهم من ذلك، لا يمكنك قياس ما لا يمكنك تثبيته بدقة.

خلية التحليل الكهربائي مزدوجة الطبقة هي وعاء، لكن وظيفتها هي التأمين. إنها تضمن أنه عندما ترى ارتفاعًا في بياناتك، فذلك بسبب الكيمياء الخاصة بك، وليس بسبب انقطاع التيار الكهربائي في المختبر.

في KINTEK، ندرك أن البحث العظيم مبني على بنية تحتية موثوقة. نحن نقدم خلايا تحليل كهربائي عالية الدقة مصممة للقضاء على المتغيرات التي تبقيك مستيقظًا في الليل.

هل أنت مستعد لتثبيت نظامك؟ اتصل بخبرائنا للعثور على التكوين الدقيق لاحتياجات بحثك.
