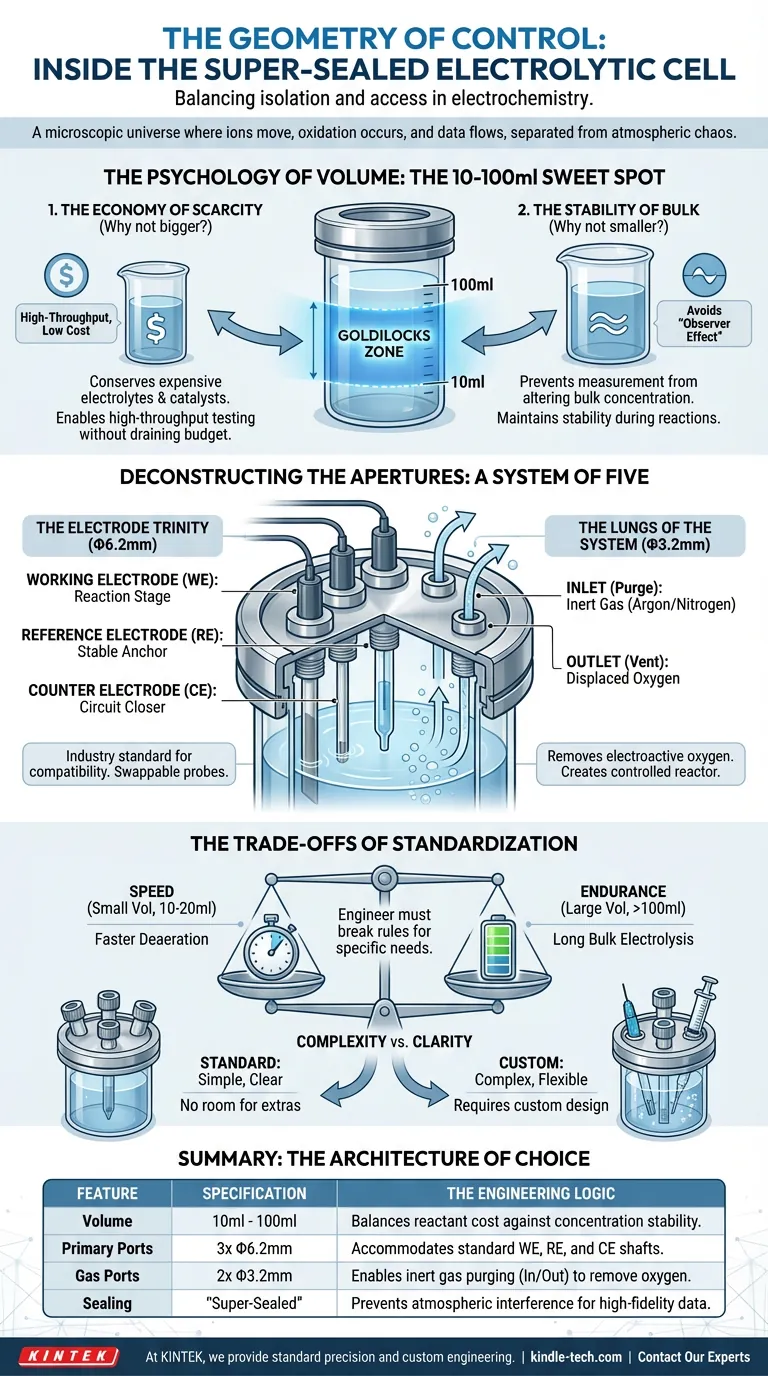

هندسة التحكم: داخل خلية التحليل الكهربائي فائقة الإحكام

في عالم الكيمياء الكهربائية، غالبًا ما يتم تعريف النجاح بما تمكنت من إبعاده.

أنت تبني كونًا مجهريًا. داخل الجدران الزجاجية، تتحرك الأيونات، وتحدث الأكسدة، وتتدفق البيانات. في الخارج، تنتظر فوضى الغلاف الجوي - وخاصة الأكسجين والرطوبة - لإفساد التجربة.

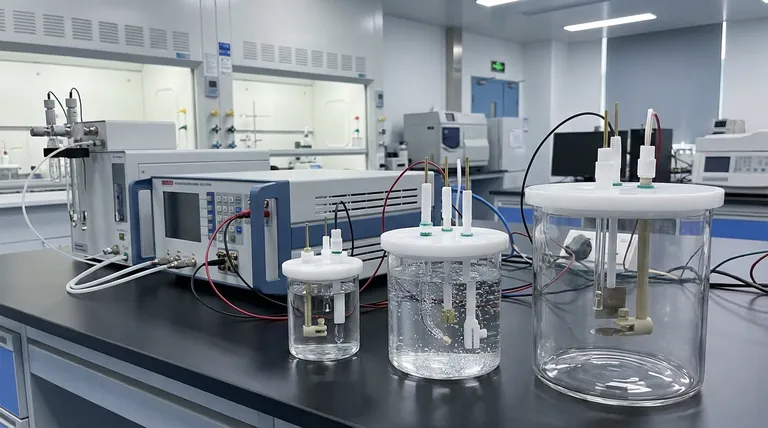

الوعاء الذي يفصل هذين العالمين هو خلية التحليل الكهربائي فائقة الإحكام.

تصميمها ليس عرضيًا. الأبعاد والتكوينات المحددة، عادةً حجم من 10 مل إلى 100 مل وتخطيط محدد بخمس فتحات، تمثل قرنًا من التسويات الهندسية. إنها توازن بين حاجة الفيزيائي للعزل وحاجة الكيميائي للوصول.

هنا المنطق وراء الزجاج.

علم نفس الحجم: النطاق الأمثل 10-100 مل

في علوم المختبرات، يعد الحجم مؤشرًا على قلقين متعارضين: الخوف من الهدر والخوف من عدم الاستقرار.

تستهدف خلية الإحكام القياسية نطاقًا محددًا - 10 مل إلى 100 مل - لحل هذا التوتر.

1. اقتصاد الندرة (لماذا ليس أكبر؟)

العديد من الإلكتروليتات والمحفزات والنظائر المتقدمة باهظة الثمن بشكل باهظ. تتطلب خلية بسعة 500 مل أو 1000 مل استثمارًا أوليًا ضخمًا في المذيبات والمواد المذابة.

من خلال تحديد السقف القياسي عند 100 مل، تعمل الخلية كجهاز حفظ، مما يسمح بإجراء اختبارات عالية الإنتاجية دون استنزاف الميزانية.

2. استقرار الكتلة (لماذا ليس أصغر؟)

إذا ذهبت صغيرًا جدًا (أقل من 10 مل)، فإنك تخاطر بـ "تأثير المراقب".

مع تقدم التفاعل، يمكن أن يؤدي استهلاك المادة المراد تحليلها عند القطب العامل إلى تغيير كبير في التركيز الكلي لحجم المحلول الصغير. القياس نفسه يغير ظروف التجربة.

النطاق 10-100 مل هو منطقة "المنطقة الذهبية": كبيرة بما يكفي للحفاظ على استقرار التركيز الكلي أثناء الفولتامترية الدورية النموذجية، ولكنها صغيرة بما يكفي لتكون اقتصادية.

تفكيك الفتحات: نظام من خمسة

خلية محكمة الإغلاق عديمة الفائدة إذا كانت قلعة بلا أبواب. تحتاج إلى إدخال المدخلات (الأقطاب الكهربائية) وإدارة البيئة (الغاز).

يستخدم التكوين القياسي تسلسلًا هرميًا محددًا للفتحات. إنه تمرين في الكفاءة المكانية.

ثالوث القطب الكهربائي (Φ6.2 مم)

ثلاث فتحات مميزة، محفورة بمعيار Φ6.2 مم، تهيمن على غطاء الخلية. إنها الواجهة لنظام الأقطاب الكهربائية الثلاثة:

القطب الكهربائي العامل (WE): المسرح الذي يحدث فيه التفاعل.
القطب الكهربائي المرجعي (RE): نقطة الارتكاز المستقرة لقياس الجهد.
القطب الكهربائي المضاد (CE): مكمل الدائرة، يوازن التيار.

لماذا Φ6.2 مم؟ إنه المعيار الصناعي لأقطار أعمدة الأقطاب الكهربائية. إنه يمثل "رومانسية التوافق" - القدرة على تبديل المجسات بين التجارب دون إعادة تصميم الوعاء.

رئتي النظام (Φ3.2 مم)

الفتحتان الأصغر، بحجم Φ3.2 مم، غالبًا ما يتم تجاهلهما، لكنهما تحددان حالة "الإحكام الفائق" للخلية.

الكيمياء الكهربائية تكره الأكسجين. الأكسجين المذاب هو شوائب نشطة كهروكيميائيًا تخلق ضوضاء في البيانات. تسمح هاتان الفتحتان الصغيرتان للخلية "بالتنفس" جوًا متحكمًا فيه:

مدخل: لتطهير المحلول بغاز خامل (أرجون أو نيتروجين).
مخرج: لتنفيس الأكسجين المزاح.

بدون هذه، الخلية مجرد دورق. معها، تصبح مفاعلًا متحكمًا فيه.

المقايضات في التوحيد القياسي

التوحيد القياسي قوي، ولكنه ليس عالميًا. تصميم 5 فتحات، 100 مل يغطي 90٪ من حالات الاستخدام، لكن الـ 10٪ المتبقية تتطلب انحرافًا عن القاعدة.

يجب على المهندس معرفة متى يكسر القواعد.

الحجم مقابل الوقت

السرعة: حجم أصغر (10-20 مل) يزيل الهواء بشكل أسرع. إذا كنت بحاجة إلى إجراء مسح سريع للمذيبات المتطايرة، فاختر حجمًا صغيرًا.
التحمل: بالنسبة للتحليل الكهربائي الكتلي طويل الأمد، قد لا يزال حجم 100 مل القياسي صغيرًا جدًا. قد تحتاج إلى حجم مخصص أكبر لمنع استنفاد المتفاعلات على مدار ساعات التشغيل.

التعقيد مقابل الوضوح

الخلية القياسية لا تترك مجالًا للإضافات. إذا كانت تجربتك تتطلب مسبار درجة حموضة، أو مقياس حرارة، أو حقنة للإضافة القياسية، فإن تكوين 5 فتحات يفشل. أنت مجبر على الاختيار: التضحية بفتحة غاز (مع خطر دخول الأكسجين) أو تكليف خلية مخصصة.

ملخص: هندسة الاختيار

الميزة	المواصفات	المنطق الهندسي
الحجم	10 مل - 100 مل	يوازن تكلفة المتفاعلات مقابل استقرار التركيز.
الفتحات الأساسية	3 × Φ6.2 مم	يستوعب أعمدة WE و RE و CE القياسية.
فتحات الغاز	2 × Φ3.2 مم	يمكّن تطهير الغاز الخامل (داخل/خارج) لإزالة الأكسجين.
الإحكام	"فائق الإحكام"	يمنع تداخل الغلاف الجوي للحصول على بيانات عالية الدقة.

خاتمة

خلية التحليل الكهربائي فائقة الإحكام هي أكثر من مجرد حاوية زجاجية؛ إنها أداة لإزالة المتغيرات.

من خلال توحيد الحجم والفتحات، تسمح للباحث بالتركيز بالكامل على الكيمياء الكهربائية، مع الثقة في أن البيئة خاضعة للرقابة وأن الاتصالات آمنة.

ومع ذلك، عندما تتجاوز أبحاثك حدود التكوين القياسي - سواء كنت بحاجة إلى مراقبة درجة الحموضة في وقت واحد أو أحجام تحليل كهربائي كتلي ممتدة - فأنت بحاجة إلى شريك يفهم كل من الزجاج والعلم.
