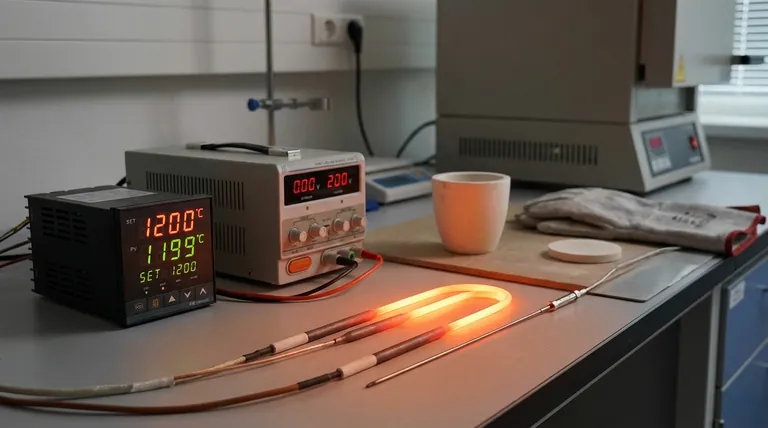

كيف تتحكم في درجة حرارة عنصر التسخين؟ طرق التشغيل/الإيقاف، والتناسبية، وPID

للتحكم في درجة حرارة عنصر التسخين، يجب عليك استخدام نظام تحكم يقيس درجة الحرارة بشكل فعال ويعدل الطاقة المزودة للعنصر. تتراوح الطرق الأكثر شيوعًا من أنظمة التشغيل/الإيقاف البسيطة التي تستخدم منظمات الحرارة إلى وحدات تحكم PID عالية الدقة. تعمل هذه الأنظمة عن طريق إنشاء "حلقة مغلقة"، حيث يوفر مستشعر درجة الحرارة تغذية راجعة، مما يسمح لوحدة التحكم بإدارة خرج السخان بذكاء لمطابقة نقطة الضبط المرغوبة.

يكمن التحدي الأساسي في التحكم في درجة الحرارة ليس فقط في توفير الطاقة، ولكن في موازنة الحرارة المدخلة مقابل فقدان الحرارة إلى البيئة. تعتمد الطريقة التي تختارها - من منظم حرارة بسيط إلى حلقة PID متطورة - كليًا على مستوى الدقة والاستقرار الذي يتطلبه تطبيقك.

الأساس: موازنة الحرارة الداخلة مقابل الحرارة الخارجة

عنصر التسخين هو في الأساس مقاوم. عندما يتدفق التيار الكهربائي عبره، يحول المقاوم الطاقة الكهربائية إلى حرارة. يُعرف هذا باسم تسخين جول.

مشكلة التحكم

لا يمكنك تحقيق درجة حرارة محددة عن طريق تطبيق جهد ثابت ببساطة. سيستمر العنصر غير المتحكم فيه في التسخين حتى يصل إلى توازن طبيعي مع بيئته أو، على الأرجح، يدمر نفسه.

يعد التحكم الفعال في درجة الحرارة عملية ديناميكية. تتمثل مهمة وحدة التحكم في تعديل الطاقة باستمرار لمواجهة فقدان الحرارة، والذي يتغير بناءً على درجة الحرارة المحيطة وتدفق الهواء والكتلة الحرارية للنظام.

الطريقة 1: التحكم بالتشغيل/الإيقاف (منظم الحرارة)

هذا هو أبسط أشكال التحكم في درجة الحرارة وأكثرها شيوعًا. يعمل على مبدأ مباشر يوجد غالبًا في منظمات الحرارة المنزلية أو الأجهزة الأساسية.

كيف يعمل

يتم توصيل مستشعر درجة الحرارة بمفتاح (مثل مرحل). عندما تنخفض درجة الحرارة عن نقطة الضبط المستهدفة، تقوم وحدة التحكم بتشغيل عنصر التسخين بالكامل. بمجرد ارتفاع درجة الحرارة فوق نقطة الضبط، تقوم وحدة التحكم بإيقاف تشغيل العنصر بالكامل.

النتيجة: "تأرجح درجة الحرارة"

تؤدي هذه الطريقة حتمًا إلى تذبذب درجة الحرارة. سيتجاوز النظام درجة الحرارة المستهدفة لأن العنصر يظل ساخنًا لبعض الوقت بعد إيقاف تشغيله. ثم سينخفض دون الهدف أثناء تبريده قبل أن تعيد وحدة التحكم تشغيل الطاقة.

حالات الاستخدام الشائعة

يعد التحكم بالتشغيل/الإيقاف مثاليًا للتطبيقات غير الحرجة حيث يكون تقلب درجة الحرارة لبضع درجات مقبولًا. ويشمل ذلك أنظمة التدفئة السكنية وسخانات المياه والأفران الأساسية.

الطريقة 2: التحكم التناسبي (مفتاح التعتيم)

يعد التحكم التناسبي خطوة كبيرة إلى الأمام مقارنة بطريقة التشغيل/الإيقاف البسيطة. إنه يعدل الطاقة المزودة للسخان، مما يوفر تنظيمًا أكثر سلاسة واستقرارًا لدرجة الحرارة.

تقديم تعديل عرض النبضة (PWM)

بدلاً من أن يكون إما قيد التشغيل بالكامل أو إيقاف التشغيل بالكامل، يتم تشغيل السخان وإيقافه بسرعة كبيرة. تحدد نسبة وقت "التشغيل" إلى وقت "الإيقاف"، والمعروفة باسم دورة العمل، متوسط الطاقة المزودة. على سبيل المثال، توفر دورة عمل بنسبة 70% طاقة بنسبة 70% من الإجمالي.

يتطلب هذا متحكمًا دقيقًا (مثل Arduino) ومرحل الحالة الصلبة (SSR)، والذي يمكنه التعامل مع التبديل السريع دون تآكل ميكانيكي.

استقرار محسّن

تقوم وحدة التحكم التناسبية بتقليل الطاقة مع اقتراب درجة الحرارة من نقطة الضبط. يشبه هذا تخفيف قدمك عن دواسة الوقود أثناء اقترابك من إشارة توقف، مما يقلل بشكل كبير من التجاوز الملحوظ في أنظمة التشغيل/الإيقاف.

الطريقة 3: تحكم PID (المعيار الذهبي للدقة)

بالنسبة للتطبيقات التي تتطلب أعلى دقة واستقرار، فإن وحدة تحكم PID هي الحل النهائي. إنه خوارزمية متقدمة تستخدم حسابًا ثلاثي الحدود لتقليل الخطأ والحفاظ على درجة الحرارة بدقة فائقة.

المصطلحات الثلاثة لـ PID

تلقي وحدة تحكم PID نظرة على الماضي والحاضر والمستقبل لدرجة حرارة النظام لاتخاذ قرارات ذكية.

• P (التناسبي): يتفاعل مع الخطأ الحالي. كلما ابتعدت درجة الحرارة عن نقطة الضبط، زادت الطاقة التي يطبقها. هذا هو المحرك الأساسي للنظام.
• I (التكاملي): يصحح الخطأ السابق. يقوم بتجميع الأخطاء الصغيرة والمستمرة بمرور الوقت ويعدل المخرج للقضاء عليها، مما يمنع درجة الحرارة من الاستقرار تحت نقطة الضبط بشكل طفيف.
• D (المشتق): يتنبأ بالخطأ المستقبلي. يراقب معدل تغير درجة الحرارة. إذا كانت درجة الحرارة ترتفع بسرعة كبيرة، فإنه يقلل الطاقة قبل تجاوز الهدف، مما يخمد التذبذبات بفعالية.

أداء لا مثيل له

عندما يتم "ضبطها" بشكل صحيح، يمكن لحلقة PID الحفاظ على درجة الحرارة باستقرار ملحوظ، غالبًا في حدود جزء من الدرجة من نقطة الضبط. وهذا يجعلها ضرورية للعمليات العلمية والصناعية والتصنيعية الحساسة.

فهم المفاضلات

يتضمن اختيار طريقة التحكم الموازنة بين التعقيد والتكلفة والأداء. لا يوجد حل واحد هو الأفضل لكل سيناريو.

الدقة مقابل البساطة

منظم الحرارة البسيط رخيص وسهل التنفيذ ولكنه يوفر دقة ضعيفة. يوفر متحكم PID أداءً فائقًا ولكنه يتطلب متحكمًا دقيقًا وبرنامجًا أكثر تعقيدًا وعملية "ضبط" لتحسين قيم P و I و D لنظامك المحدد.

الدور الحاسم للمستشعر

نظام التحكم الخاص بك جيد فقط بقدر جودة مستشعر درجة الحرارة الخاص به. سيؤدي المستشعر البطيء أو غير الدقيق أو ذو الموضع السيئ إلى إعاقة أداء حتى وحدة تحكم PID الأكثر تقدمًا. تشمل أنواع المستشعرات الشائعة الثرمستورات والمزدوجات الحرارية وأجهزة استشعار درجة الحرارة المقاومة (RTDs)، ولكل منها تكلفة ونطاق وخصائص دقة مختلفة.

التبديل: مرحل ميكانيكي مقابل مرحل الحالة الصلبة (SSR)

المرحلات الميكانيكية غير مكلفة ولكنها لا تستطيع التعامل مع التبديل السريع المطلوب للتحكم في PWM أو PID؛ سوف تتآكل وتفشل بسرعة. مرحلات الحالة الصلبة (SSRs) ليس لها أجزاء متحركة، وهي صامتة، ويمكنها التبديل ملايين المرات، مما يجعلها إلزامية لأي نظام تناسبي أو PID.

اختيار الطريقة المناسبة لمشروعك

يجب أن يسترشد قرارك بمتطلبات هدفك المحدد.

• إذا كان تركيزك الأساسي هو البساطة والتكلفة المنخفضة (على سبيل المثال، سخان خزان الزواحف أو حاضنة بسيطة): فإن وحدة تحكم التشغيل/الإيقاف باستخدام منظم حرارة كافية وفعالة.
• إذا كنت بحاجة إلى استقرار جيد دون دقة فائقة (على سبيل المثال، طباخ سوفيديه أو صهر شمع DIY): توفر وحدة التحكم التناسبية (PWM) التي تستخدم متحكمًا دقيقًا ومرحل حالة صلبة (SSR) توازنًا رائعًا بين الأداء والتعقيد.
• إذا كان تركيزك الأساسي هو أقصى درجات الدقة والاستقرار (على سبيل المثال، رأس طباعة ثلاثية الأبعاد، فرن إعادة تدفق، أو أداة علمية): فإن وحدة تحكم PID هي الخيار الاحترافي الوحيد لتحقيق نتائج موثوقة وقابلة للتكرار.

في نهاية المطاف، يتعلق التحكم الفعال في درجة الحرارة باختيار استراتيجية تتناسب تمامًا مع المتطلبات الحرارية لنظامك.

جدول ملخص:

طريقة التحكم	المبدأ	الدقة	الأفضل لـ
التحكم بالتشغيل/الإيقاف	تبديل منظم الحرارة البسيط	منخفضة (تأرجح درجة الحرارة)	سخانات المنزل، الأفران الأساسية
التحكم التناسبي	تعديل دورة عمل PWM	متوسطة (تجاوز منخفض)	طباخ سوفيديه DIY، صهاريج الشمع
تحكم PID	خوارزمية التناسبية + التكاملية + المشتقة	عالية (جزء من الدرجة)	الطابعات ثلاثية الأبعاد، أدوات المختبر
