كيف تحدد مواصفات آلة قولبة الحقن؟ دليل خطوة بخطوة لاختيار الحمولة المناسبة وحجم الحقنة ونظام القيادة

لتحديد مواصفات آلة قولبة الحقن، يجب عليك تحديد أربعة معايير أساسية تعتمد على تصميم القطعة والقالب: قوة التثبيت (الحمولة)، حجم الحقنة، حجم اللوح/تباعد قضبان الربط، ونوع نظام القيادة (هيدروليكي، كهربائي، أو هجين). تضمن هذه المواصفات أن الآلة يمكنها حمل القالب فعليًا، وحقن الكمية الصحيحة من البلاستيك، وإنتاج أجزاء تلبي متطلبات الجودة والتكلفة والحجم.

المبدأ الأساسي لتحديد مواصفات الآلة هو أن القطعة تملي العملية، والعملية تملي الآلة. لا يمكنك اختيار الآلة المناسبة دون إجراء تحليل مفصل لشكل القطعة، والراتنج البلاستيكي الذي ستستخدمه، وتصميم القالب نفسه.

الأساس: القطعة والقالب أولاً، الآلة ثانياً

قبل أن تتمكن حتى من النظر في كتالوج الآلات، يجب أن يكون لديك فهم واضح للمكون الذي تنوي إنتاجه. كل مواصفات الآلة تتدفق مباشرة من متطلبات تطبيقك المحدد.

تحليل شكل القطعة

الشكل والحجم الفعلي لقطعتك هما المحركان الأساسيان. انتبه جيدًا لـ مساحتها المسقطة—إجمالي مساحة ظل القطعة عند النظر إليها من اتجاه فتحة المشبك. هذا هو العامل الأكثر أهمية في حساب قوة المشبك المطلوبة.

ضع في اعتبارك أيضًا سمك جدار القطعة و طول التدفق. تتطلب الأجزاء ذات الجدران الرقيقة أو تلك التي تحتوي على مسارات تدفق طويلة ومعقدة ضغوط وسرعات حقن أعلى لملء القالب بالكامل قبل أن يتجمد البلاستيك.

فهم متطلبات المواد الخاصة بك

تتصرف راتنجات البلاستيك المختلفة بشكل مختلف. تتطلب مادة عالية اللزوجة مثل البولي كربونات (PC) ضغط حقن أكبر بكثير لملء القالب من مادة منخفضة اللزوجة مثل البولي بروبيلين (PP).

لكل مادة أيضًا نافذة معالجة محددة لدرجة الحرارة والضغط، والتي يجب أن تكون وحدة الحقن في الآلة قادرة على الحفاظ عليها باستمرار.

النظر في تصميم القالب الخاص بك

يحدد الحجم الفعلي للقالب، أو بصمته، حجم اللوح المطلوب. يحدد سمك القالب نطاق ارتفاع القالب الذي يجب أن تستوعبه الآلة.

علاوة على ذلك، يؤثر عدد التجاويف في القالب بشكل مباشر على كل من قوة التثبيت المطلوبة (المزيد من التجاويف = مساحة مسقطة أكبر) و حجم الحقنة الضروري.

تحديد مواصفات وحدة التثبيت: احتواء الضغط

مهمة وحدة التثبيت هي إبقاء نصفي القالب مغلقين ضد القوة الهائلة التي تولدها وحدة الحقن.

حساب قوة التثبيت (الحمولة)

هذه هي المواصفة الرئيسية لأي آلة. سيؤدي عدم كفاية الحمولة إلى وميض القالب، مما يؤدي إلى إنتاج أجزاء معيبة وربما إتلاف الأداة.

الحساب الأساسي هو المساحة المسقطة (بوصة مربعة) × عامل المادة (طن/بوصة مربعة). عامل المادة هو قاعدة عامة، يتراوح عادة من 2 إلى 8 أطنان لكل بوصة مربعة اعتمادًا على لزوجة المادة وتعقيد القطعة. على سبيل المثال، قد تحتاج قطعة PP بسيطة إلى 2-3 أطنان/بوصة مربعة، بينما قد تحتاج قطعة PC ذات الجدران الرقيقة إلى 5 أطنان/بوصة مربعة أو أكثر.

أضف دائمًا هامش أمان لا يقل عن 10-20% إلى الحمولة المحسوبة.

مطابقة بصمة القالب: حجم اللوح وتباعد قضبان الربط

يجب أن يتناسب القالب فعليًا داخل الآلة. قضبان الربط هي الأعمدة الأربعة الكبيرة التي تربط الألواح الثابتة والمتحركة. يحدد المسافة بين قضبان الربط (الأفقية والعمودية) الأبعاد القصوى للقالب التي يمكن تركيبها.

يعد حجم اللوح الكلي مهمًا أيضًا، حيث يجب أن يكون كبيرًا بما يكفي لدعم قاعدة القالب بالكامل بشكل صحيح.

ضمان الملاءمة والوظيفة: ارتفاع القالب وضربة الفتح

ارتفاع القالب هو قدرة الآلة على التعامل مع نطاق معين من سماكة القالب. يجب أن يقع سمك القالب الخاص بك بين الحد الأدنى والأقصى المحدد للآلة.

ضربة الفتح هي أقصى مسافة يمكن أن يقطعها اللوح المتحرك. يجب أن تكون هذه الضربة كبيرة بما يكفي للسماح بإخراج الجزء النهائي وتخليصه من القالب، غالبًا بواسطة روبوت.

تحديد مواصفات وحدة الحقن: توصيل المواد

وحدة الحقن مسؤولة عن صهر راتنج البلاستيك وحقنه في تجويف القالب بدقة وقوة.

تحديد حجم الحقنة

حجم الحقنة هو الحجم الأقصى (غالبًا ما يُعبر عنه بالوزن بالأوقية أو الجرام لمادة معينة مثل البوليسترين) من البلاستيك الذي يمكن للآلة حقنه في دورة واحدة.

يجب أن يقع الوزن الإجمالي للحقنة (الأجزاء + نظام العداء) بشكل مثالي بين 20% و 80% من السعة القصوى للحقنة في الآلة. قد يؤدي استخدام أقل من 20% إلى تدهور الراتنج بسبب وقت الإقامة المفرط في الأسطوانة. بينما يؤدي استخدام أكثر من 80% إلى خطر الحقن غير المتسق وضعف التحكم في العملية.

دور قطر اللولب

اللولب هو قلب وحدة الحقن. يمكن أن يولد لولب ذو قطر أصغر ضغط حقن أعلى ولكن بمعدل ذوبان أقل. يوفر لولب ذو قطر أكبر معدل ذوبان أعلى وسعة تلدين أكبر ولكن بضغوط قصوى أقل. الاختيار هو توازن يعتمد على مادتك واحتياجات وقت الدورة.

ضغط ومعدل الحقن

الحد الأقصى لضغط الحقن هو القوة التي يمكن للآلة أن تمارسها لدفع المادة إلى القالب. كما ذكرنا، تتطلب المواد عالية اللزوجة والأجزاء ذات الجدران الرقيقة ضغوطًا أعلى.

معدل الحقن (أو السرعة) هو مدى سرعة توصيل تلك المادة. هذا أمر بالغ الأهمية للأجزاء التي يمكن أن يبرد فيها البلاستيك ويتصلب قبل أن يمتلئ القالب بالكامل.

فهم المفاضلات: هيدروليكي مقابل كهربائي مقابل هجين

نظام القيادة هو خيار أساسي يؤثر على الدقة واستخدام الطاقة والتكلفة.

حالة الآلات الهيدروليكية

الآلات الهيدروليكية هي الخيول العاملة التقليدية في الصناعة. إنها توفر قوى تثبيت عالية جدًا، وهي قوية ومتينة، ولها سعر شراء أولي أقل. إنها ممتازة للأجزاء الأكبر والأقل تعقيدًا حيث لا تكون الدقة القصوى هي الشغل الشاغل.

دقة الآلات الكهربائية بالكامل

تستخدم الآلات الكهربائية بالكامل محركات مؤازرة عالية الدقة بدلاً من الأنظمة الهيدروليكية. يوفر هذا قابلية تكرار استثنائية ودقة وكفاءة في استخدام الطاقة. كما أنها أكثر هدوءًا ونظافة، مما يجعلها المعيار للتطبيقات الطبية والإلكترونية وغيرها من التطبيقات عالية الدقة.

النهج المتوازن: الآلات الهجينة

تجمع الآلات الهجينة بين التقنيات، وعادة ما تستخدم محرك لولبي كهربائي للصهر والحقن الدقيق، مقترنًا بمشبك هيدروليكي للحمولة القوية والفعالة من حيث التكلفة. إنها توفر توازنًا مقنعًا بين الأداء وتوفير الطاقة والسعر.

اتخاذ الخيار الصحيح لهدفك

اختيار الآلة هو عملية مواءمة القدرات مع أهداف التصنيع المحددة الخاصة بك.

• إذا كان تركيزك الأساسي على الأجزاء الطبية أو الإلكترونية عالية الدقة: فإن الآلة الكهربائية بالكامل هي الخيار الأفضل لقابليتها للتكرار التي لا مثيل لها وتشغيلها النظيف.
• إذا كان تركيزك الأساسي على الأجزاء الكبيرة للسيارات أو الأجهزة أو الصناعية: ستوفر الآلة الهيدروليكية أو الهجينة الكبيرة قوة التثبيت والمتانة اللازمتين في حزمة فعالة من حيث التكلفة.
• إذا كان تركيزك الأساسي على القولبة للأغراض العامة مع توازن بين التكلفة والأداء: توفر الآلة الهيدروليكية المؤازرة الحديثة أو الآلة الهجينة مزيجًا ممتازًا من كفاءة الطاقة والقدرة.

من خلال البدء بقطعتك وتحديد هذه المعلمات بشكل منهجي، فإنك تحول اختيار الآلة من تخمين إلى قرار هندسي دقيق.

جدول الملخص:

المعلمة الرئيسية	ما تحدده	لماذا هي مهمة
قوة التثبيت (الحمولة)	تمنع وميض القالب	تحسب من المساحة المسقطة للقطعة والمادة
حجم الحقنة	حجم البلاستيك لكل دورة	يجب أن يكون 20-80% من سعة الآلة للاتساق
حجم اللوح / تباعد قضبان الربط	الملاءمة المادية للقالب	يضمن إمكانية تركيب القالب ودعمه
نظام القيادة	الدقة، استخدام الطاقة، التكلفة	هيدروليكي (قوي)، كهربائي (دقة)، هجين (متوازن)

هل تحتاج إلى مساعدة في تحديد مواصفات آلة قولبة الحقن المثالية لمختبرك أو خط الإنتاج الخاص بك؟ تتخصص KINTEK في معدات ومستهلكات المختبرات، وتخدم احتياجات المختبرات بدقة وموثوقية. يمكن لخبرائنا إرشادك خلال عملية الاختيار لضمان حصولك على آلة تتناسب مع شكل قطعتك ومادتها ومتطلبات الحجم. اتصل بنا اليوم لتحسين عملية قولبة الحقن لديك وتحقيق جودة أجزاء فائقة!

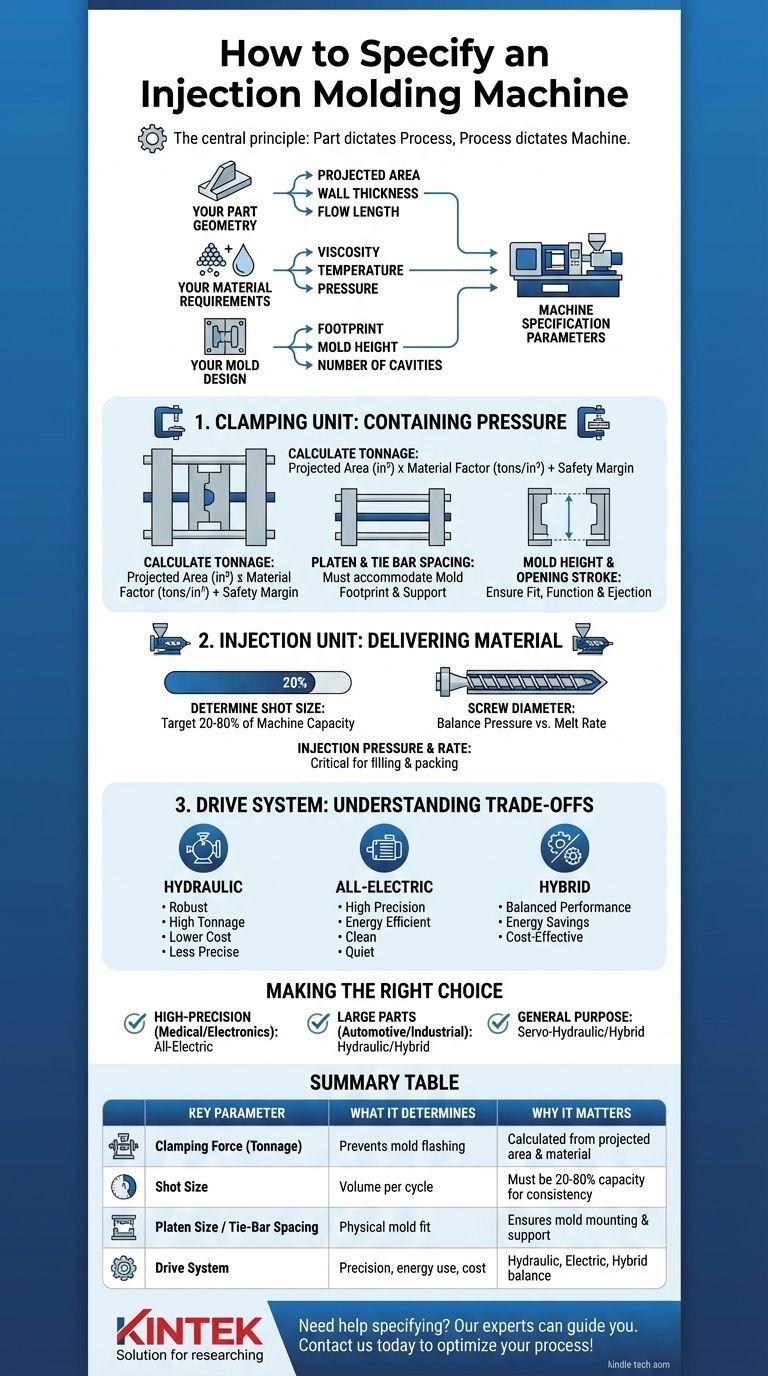

دليل مرئي
