قالب ضغط أسطواني مع مقياس للمختبر

القوالب والاكسسوارات

قالب ضغط أسطواني مع مقياس للمختبر

رقم العنصر : PCMC

السعر يتغير بناءً على المواصفات والتخصيصات


تسخين القالب
صلب الأدوات السبائكي :Cr12MoV
صلابة المدك
HRC60-HRC62
حجم العينة
Φ10、Φ12、Φ13、Φ15、Φ18、Φ20 مم (M)
عمق التجويف
100 مم (N)
الأبعاد
Φ53*220 مم (الطول*الارتفاع)
ISO & CE icon

الشحن:

اتصل بنا للحصول على تفاصيل الشحن استمتع ضمان التسليم في الموعد المحدد.

عرض سعر

لماذا تختارنا

شريك موثوق

عملية طلب سهلة، منتجات عالية الجودة، ودعم مخصص لنجاح عملك.

عملية سهلة جودة مضمونة دعم مخصص

مقدمة

قالب الضغط الأسطواني مع المقياس هو أداة متعددة الاستخدامات مصممة لتشكيل المساحيق عالية الضغط في أشكال وأحجام مختلفة، بما في ذلك الأشكال الدائرية والمربعة والسداسية. يتميز بالتسخين الكهربائي للتحكم الدقيق في درجة الحرارة أثناء عملية التشكيل. يعد هذا القالب مفيدًا بشكل خاص للتطبيقات التي تتطلب مساحات مقطعية كبيرة أو ضغطًا عاليًا، مثل إنتاج شمعات الإشعال والمكونات الصناعية الأخرى. يتضمن النظام جهاز تحكم أوتوماتيكي بالضغط لضبط خطوات تنظيم الضغط المتعددة، مما يضمن نتائج متكررة ومستقرة.

التطبيقات

تطبيقات قوالب الضغط الأسطوانية مع المقياس هي أدوات متعددة الاستخدامات تستخدم في مختلف الصناعات لإنشاء أشكال دقيقة وموحدة من المساحيق أو الحبيبات. هذه القوالب مفيدة بشكل خاص في السيناريوهات التي تتطلب ضغطًا عاليًا ومساحات مقطعية كبيرة، مما يضمن الاستقرار والتوحيد في المنتج النهائي. فيما يلي بعض مجالات التطبيق الرئيسية والكلمات المفتاحية ذات الصلة:

  1. تصنيع الأقراص الصيدلانية:

    • تشكيل ضغط الأقراص: يستخدم لضغط المساحيق إلى أقراص بأشكال وأحجام مختلفة.
    • تركيبة جرعات موحدة: يضمن توزيعًا ثابتًا للدواء في كل قرص.
  2. إنتاج المنتجات الخزفية:

    • ضغط البلاط الخزفي: تشكيل البلاط الخزفي بأبعاد وأشكال دقيقة.
    • مكونات خزفية متقدمة: تصنيع مكونات لصناعات الإلكترونيات والسيارات.
  3. تكنولوجيا المسحوق المعدني:

    • ضغط مسحوق المعادن: إنشاء أجزاء معدنية ذات كثافة وقوة عالية.
    • أشكال معدنية مخصصة: إنتاج أشكال معدنية معقدة للتطبيقات المتخصصة.
  4. صناعة الأغذية:

    • ضغط الحلويات: تشكيل الحلويات وغيرها من المواد الغذائية بأشكال محددة.
    • أقراص المكملات الغذائية: ضمان حجم وشكل موحد لسهولة الاستهلاك والجرعات.
  5. البحث والتطوير:

    • تجارب علوم المواد: اختبار خصائص المواد الجديدة تحت ظروف ضغط متحكم بها.
    • تطوير النماذج الأولية: إنتاج عينات بسرعة للاختبار والتحقق.

تسلط هذه التطبيقات الضوء على تعدد استخدامات ودقة قوالب الضغط الأسطوانية، مما يجعلها معدات أساسية في العديد من البيئات الصناعية والبحثية.

التفاصيل والأجزاء

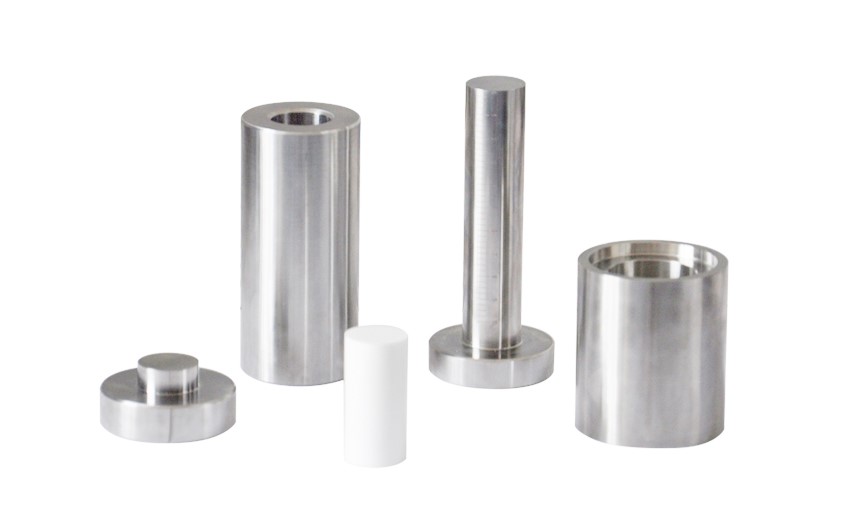

تفاصيل قالب الضغط الأسطواني مع المقياس

1) عملية تحضير العينة 2) عملية الإطلاق
1) عملية تحضير العينة 2) عملية الإطلاق

المواصفات الفنية

نموذج الجهاز PCMC

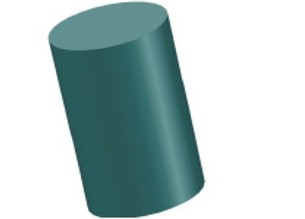

شكل العينة شكل العينة
تسخين القالب فولاذ أدوات سبائكي: Cr12MoV
صلابة المحقن HRC60-HRC62
حجم العينة Φ10، Φ12، Φ13، Φ15، Φ18، Φ20 مم (M)
عمق التجويف 100 مم (N)
الأبعاد Φ53*220 مم (الطول*الارتفاع)
الوزن 4.8 كجم

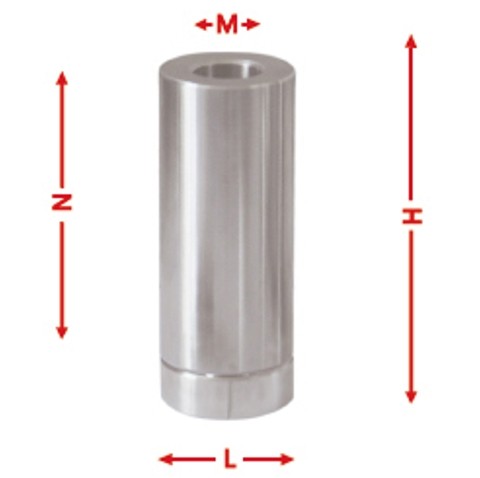

رسم تخطيطي لحجم مكبس المسحوق الهيدروليكي رسم تخطيطي لحجم مكبس المسحوق الهيدروليكي

خطوات التشغيل

1. قم بتجميع القالب وفقًا لرسم التشغيل وقم بتركيب العينة في التجويف.

1. قم بتجميع القالب وفقًا لرسم التشغيل وقم بتركيب العينة في التجويف.

2. ضع القالب في منتصف المكبس الهيدروليكي وضغط إلى الضغط المطلوب.

2. ضع القالب في منتصف المكبس الهيدروليكي وضغط إلى الضغط المطلوب.

3. قم بتجميع القالب وفقًا لرسم الإطلاق، ثم قم بإخراج العينة من جلبة القالب باستخدام قضيب البرغي.

3. قم بتجميع القالب وفقًا لرسم الإطلاق، ثم قم بإخراج العينة من جلبة القالب باستخدام قضيب البرغي.

4. أخرج القالب من المكبس الهيدروليكي، وأزل العينة برفق.

4. أخرج القالب من المكبس الهيدروليكي، وأزل العينة برفق.

المبدأ

يعمل قالب الضغط الأسطواني وفقًا لمبدأ باسكال، الذي يضمن توزيع الضغط الموحد عبر السطح بأكمله للسائل غير القابل للانضغاط المحصور. يتم استخدام هذا المبدأ في عملية التشكيل حيث يتم إغلاق المواد المسحوقة في قالب منخفض التشوه، عادةً كيس مطاطي، وتعريضه لضغط موحد عن طريق نقل ضغط السائل. تضمن هذه الطريقة الاستقرار والتوحيد في القطع المشكلة، مما يجعلها مناسبة لإنتاج أشكال وأحجام مختلفة بدقة عالية.

المزايا

  1. تعزيز الاستقرار والتوحيد: يضمن قالب الضغط الأسطواني ضغط العينات بشكل موحد من كل جانب، مما يؤدي إلى زيادة الاستقرار والتوحيد. هذا أمر بالغ الأهمية لمراحل المعالجة اللاحقة، خاصة في الصناعات التي تكون فيها الدقة أمرًا بالغ الأهمية.

  2. تعدد الاستخدامات في الشكل والحجم: مع القدرة على استخدام أشكال مختلفة من القوالب، يمكن لهذا المكبس إنتاج مجموعة متنوعة من الأشكال والأحجام، بما في ذلك الأشكال الدائرية والمربعة والمستطيلة والدائرية والسداسية والمسطحة. هذا التنوع ضروري للصناعات التي تتطلب أشكال منتجات متنوعة.

  3. إنتاج حبيبات ذات نسبة عرض إلى ارتفاع عالية: يسمح تصميم القالب بضغط حبيبات ذات نسبة عرض إلى ارتفاع طويلة جدًا، وهو أمر مفيد بشكل خاص في صناعات مثل صناعة السيراميك وشمعات الإشعال. تضمن هذه القدرة إمكانية ضغط العناصر الطويلة والرفيعة دون المساس بالجودة أو الاستقرار.

  4. عملية متكررة: بمجرد معايرة الإعداد الأولي لأبعاد محددة، تصبح العملية قابلة للتكرار بدرجة عالية. هذا مفيد للإنتاج الضخم حيث يكون الاتساق هو المفتاح.

  5. قدرات التسخين الكهربائي: يسمح تضمين التسخين الكهربائي في القالب بدمج عملية التسخين في مرحلة الضغط. تعمل هذه الميزة على تبسيط عملية الإنتاج، مما يقلل من الحاجة إلى معدات تسخين منفصلة.

  6. التوافق مع آلات الحمولة الكبيرة: تم تصميم القالب للعمل مع آلات الحمولة الكبيرة، مما يجعله مناسبًا للتطبيقات عالية الضغط. هذا ضروري للصناعات التي تتطلب قوة عالية لتشكيل مساحات مقطعية كبيرة.

  7. تشغيل فعال للطاقة: يضمن مبدأ الدائرة وخطوات التشغيل تخزين الطاقة وإطلاقها بكفاءة، مما يساهم في تشغيل أكثر كفاءة في استخدام الطاقة. هذا مفيد لتقليل تكاليف التشغيل والأثر البيئي.

  8. مناسب للأشكال غير المنتظمة: يمكن للقالب التعامل مع الأشكال غير المنتظمة مثل الدونات أو العناصر ذات الأبعاد المتغيرة على طولها. هذه المرونة ضرورية للصناعات التي تنتج منتجات ذات أشكال معقدة.

من خلال الاستفادة من هذه المزايا، يوفر قالب الضغط الأسطواني حلاً قويًا للصناعات التي تتطلب عمليات ضغط دقيقة ومتعددة الاستخدامات وفعالة.

FAQ

ما هو قالب الضغط؟

قالب الضغط هو جهاز يستخدم في طرق معالجة المواد مثل الضغط المتساوي على البارد (CIP) وضغط القالب المعدني لإنشاء أجسام مقولبة من مواد المسحوق. في CIP ، يتم غمر القالب الذي يحتوي على المسحوق في وسط ضغط ، ويتم تطبيق الضغط المتساوي على الأسطح الخارجية للقالب لضغط المسحوق في شكل ما. يطبق ضغط القالب المعدني ضغطًا أحادي المحور فقط على مادة المسحوق لإنشاء أجسام مقولبة. يمكن أن ينتج CIP منتجات ذات كثافة وتجانس منتظمين بسبب عدم وجود احتكاك مع قالب معدني.

ما هو قالب الضغط في السيراميك؟

القولبة بالضغط هي تقنية لتشكيل السيراميك تتضمن ضغط المساحيق عن طريق تطبيق إما ضغط جامد أو مرن. يمكن أن يكون إما أحادي المحور أو متوازنة ، اعتمادًا على الشكل المطلوب. يتم استخدام الضغط المتساوي الساكن للأشكال التي لا يمكن الحصول عليها بالضغط أحادي المحور أو للمنتجات ذات القيمة المضافة التي تتطلب أجسامًا خضراء عالية الكثافة وخواص الخواص. عادة ما تكون قوالب الضغط المحوري مصنوعة من الفولاذ ، في حين أن قوالب الضغط المتوازنة مصنوعة من اللدائن ، والسيليكون ، والبولي يوريثان. يتم تطبيق هذه التقنية في مجالات مختلفة مثل السيراميك ، و MMC ، و CMC ، ونتريد السيليكون لأدوات القطع ، ومكونات الصمامات الشاقة ، وأجزاء التآكل لتقنية المعالجة ، وأكثر من ذلك.
