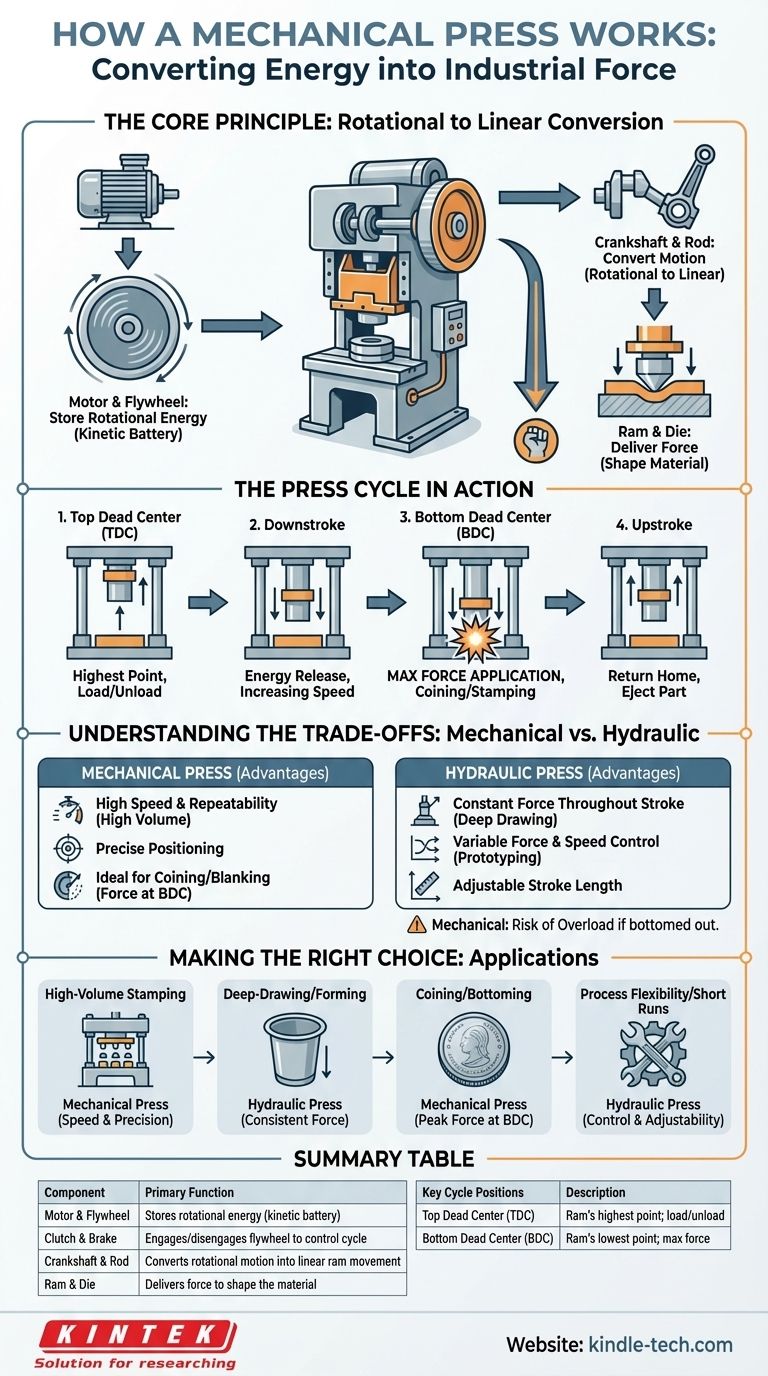

كيف تعمل آلة الكبس الميكانيكية؟ تسخير الطاقة المخزنة للختم عالي السرعة

في جوهرها، آلة الكبس الميكانيكية هي آلة تحول الطاقة الدورانية المستمرة من المحرك إلى شوط خطي قوي ومتقطع. تحقق ذلك عن طريق تخزين الطاقة في دولاب موازنة ضخم يدور، ثم استخدام عمود مرفق وقضيب توصيل — تمامًا مثل محرك الاحتراق الداخلي — لدفع الكبش لأعلى ولأسفل، لتشكيل المواد بقوة هائلة.

المبدأ الأساسي للكبس الميكانيكي ليس القوة المباشرة لمحركها، بل قدرتها على تجميع الطاقة بمرور الوقت في دولاب موازنة ثقيل وإطلاقها دفعة واحدة في لكمة قصيرة وقوية في أسفل شوطها.

المكونات الأساسية: من المحرك إلى القالب

لفهم العملية، من الأفضل تتبع تدفق الطاقة عبر الأنظمة الرئيسية للآلة. يلعب كل مكون دورًا مميزًا في تحويل الدوران إلى قوة.

المحرك ودولاب الموازنة: تخزين الطاقة الدورانية

تبدأ العملية بمحرك كهربائي. تتمثل مهمة المحرك الوحيدة في تدوير عجلة ثقيلة جدًا وذات قطر كبير تسمى دولاب الموازنة.

يعمل دولاب الموازنة هذا كبطارية ميكانيكية، حيث يخزن الطاقة الحركية أثناء دورانه بسرعة عالية وثابتة.

الكلتش والمكابح: التحكم في الدورة

يدور دولاب الموازنة باستمرار، لكن آلة الكبس نفسها تعمل فقط عند الطلب. يتم التحكم في ذلك بواسطة نظام الكلتش والمكابح.

عندما يبدأ المشغل دورة، يتعشق الكلتش، ويربط دولاب الموازنة الدوار ببقية نظام نقل الحركة في آلة الكبس. يتم فك المكابح في نفس الوقت، مما يسمح باستخدام الطاقة المخزنة. في نهاية الشوط، ينفصل الكلتش وتتعشق المكابح، مما يوقف الكبش بدقة عند أعلى نقطة له.

عمود المرفق وقضيب التوصيل: تحويل الحركة

تنتقل الطاقة من الكلتش المعشق إلى عمود المرفق (أو في بعض التصميمات، ترس غريب الأطوار). هذه هي الآلية الرئيسية لتحويل الحركة.

يربط قضيب التوصيل عمود المرفق بالكبش. عندما يكمل عمود المرفق دورة كاملة بزاوية 360 درجة، فإنه يدفع قضيب التوصيل والكبش المتصل لأسفل ثم يسحبهما لأعلى، ليكمل شوطًا كاملاً.

الكبش والقالب: توصيل القوة

الكبش (ويسمى أيضًا المزلقة) هو المكون الذي يتحرك عموديًا. يتم تثبيت النصف العلوي من أداة التشكيل، أو القالب، على الكبش.

يتم تثبيت النصف السفلي من القالب على قاعدة آلة الكبس الثابتة، والمعروفة باسم لوحة الدعم. يتم وضع المادة المراد تشكيلها بين نصفي القالب هذين.

فهم دورة الكبس أثناء العمل

تعتبر الضربة الواحدة لآلة الكبس حدثًا متزامنًا للغاية، ويتم تحديدها من خلال موضع الكبش.

النقطة الميتة العلوية (TDC): نقطة البداية

تبدأ الدورة وتنتهي بوجود الكبش في أعلى موضع ممكن. تُعرف هذه النقطة باسم النقطة الميتة العلوية (TDC)، مما يوفر أقصى خلوص لتحميل وتفريغ المواد.

الضربة السفلية: إطلاق الطاقة

عندما يدور عمود المرفق من 0 إلى 180 درجة، يتم دفع الكبش للأسفل. تكون سرعة الكبش أعلى بالقرب من منتصف الشوط وتقل مع اقترابه من الأسفل.

النقطة الميتة السفلية (BDC): تطبيق أقصى قوة

عند دوران عمود المرفق بزاوية 180 درجة، يصل الكبش إلى أدنى نقطة له، أو النقطة الميتة السفلية (BDC).

عند هذه النقطة، عندما يستقيم قضيب التوصيل وذراع المرفق ليشكلا خطًا شبه عمودي، تكون الميزة الميكانيكية أكبر ما يمكن. هنا تقوم آلة الكبس بتوصيل أقصى قوة مقدرة لها، وتقوم بعمل السك أو الختم أو التشكيل.

الضربة العلوية: العودة إلى الوضع الأصلي

مع استمرار عمود المرفق في دورانه من 180 إلى 360 درجة، فإنه يسحب الكبش مرة أخرى نحو النقطة الميتة العلوية (TDC)، ليكمل الدورة. ثم يتم إخراج الجزء النهائي، وتكون آلة الكبس جاهزة للدورة التالية.

فهم المقايضات: ميكانيكية مقابل هيدروليكية

يمنح تصميم آلة الكبس الميكانيكية مجموعة مميزة من المزايا والقيود، خاصة عند مقارنتها بنظيرتها الهيدروليكية. يعد فهم هذه المقايضات أمرًا بالغ الأهمية للتطبيق الصحيح.

ميزة السرعة والتكرارية

نظرًا لأن شوطها ثابت بواسطة عمود مرفق دوار، فإن آلة الكبس الميكانيكية سريعة ومتسقة بشكل لا يصدق. يمكنها أداء العديد من الأشواط في الدقيقة بدقة موضعية قابلة للتكرار في حدود أجزاء من الألف من البوصة، مما يجعلها مثالية للإنتاج بكميات كبيرة.

حدود القوة المتغيرة

آلة الكبس الميكانيكية لا توفر قوة ثابتة طوال شوطها. تكون القوة منخفضة جدًا في الأعلى، وتتزايد خلال الضربة السفلية، وتصل إلى ذروتها قبل النقطة الميتة السفلية (BDC) مباشرة. هذا تناقض جوهري مع آلة الكبس الهيدروليكية، التي يمكنها توفير قوتها المقدرة بالكامل في أي نقطة من شوطها.

طول الشوط الثابت

يتم تحديد طول الشوط بواسطة التصميم الميكانيكي لعمود المرفق. ولا يمكن تغييره بسهولة. هذا النقص في المرونة يعني أنه يجب مطابقة آلة الكبس بعناية مع الأدوات والوظيفة.

خطر التحميل الزائد

إذا تم ضبط القالب منخفضًا جدًا أو تم استخدام سمك خاطئ للمادة، فقد تُجبر آلة الكبس على "الوصول إلى القاع"، مما يولد قوى تتجاوز بكثير تصنيفها. قد يتسبب ذلك في أضرار كارثية لإطار آلة الكبس أو الأدوات، وهو خطر غير موجود بنفس الطريقة في الأنظمة الهيدروليكية المحدودة الضغط.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار النوع الصحيح من آلة الكبس بالكامل على مهمة التصنيع المطروحة. يوضح فهم مبدأ العمل الأساسي التكنولوجيا التي يجب استخدامها.

• إذا كان تركيزك الأساسي هو الختم أو التقطيع بكميات كبيرة: فإن آلة الكبس الميكانيكية هي الخيار الأفضل لسرعتها التي لا مثيل لها ودقتها المتكررة.
• إذا كان تركيزك الأساسي هو السحب العميق أو التشكيل: غالبًا ما تكون آلة الكبس الهيدروليكية أفضل، حيث أن قدرتها على تطبيق قوة ثابتة طوال شوط طويل تمنع تمزق المادة.
• إذا كان تركيزك الأساسي هو سك العملات أو أعمال القاع: فإن آلة الكبس الميكانيكية مثالية، حيث أن منحنى قوتها يوفر بشكل طبيعي الحمولة الهائلة المطلوبة في نهاية الشوط.
• إذا كان تركيزك الأساسي هو مرونة العملية والوظائف المتغيرة: توفر آلة الكبس الهيدروليكية تحكمًا أكبر بكثير في طول الشوط والسرعة والضغط للنماذج الأولية أو تطبيقات التشغيل القصيرة.

في النهاية، يأتي إتقان آلة الكبس الميكانيكية من فهم أنها نظام مصمم للتحكم بدقة في إطلاق الطاقة المخزنة.

جدول الملخص:

المكون	الوظيفة الأساسية
المحرك ودولاب الموازنة	يخزن الطاقة الدورانية (بطارية حركية)
الكلتش والمكابح	يعشق/يفصل دولاب الموازنة للتحكم في الدورة
عمود المرفق والقضيب	يحول الحركة الدورانية إلى حركة خطية للكبش
الكبش والقالب	يوصل القوة لتشكيل المادة الموضوعة على لوحة الدعم

مواقع الدورة الرئيسية	الوصف
النقطة الميتة العلوية (TDC)	أعلى نقطة للكبش؛ موضع التحميل/التفريغ
النقطة الميتة السفلية (BDC)	أدنى نقطة للكبش؛ موقع تطبيق أقصى قوة
