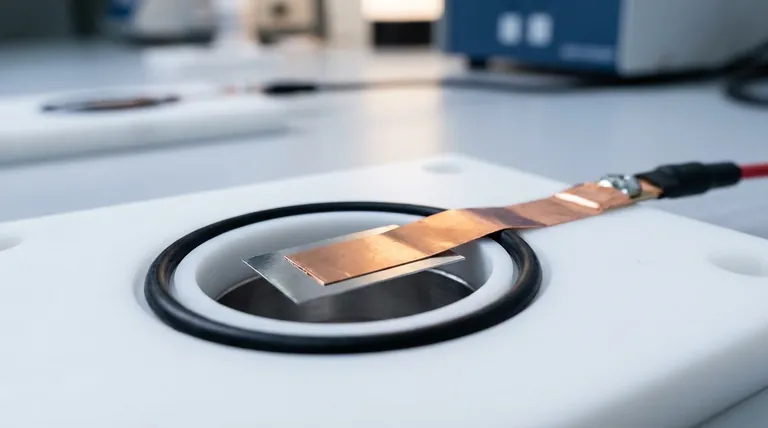

لإنشاء اتصال موصل لعينة القطب العامل، فإن الطريقة المستخدمة هي التلامس المادي المباشر باستخدام الشريط النحاسي. يُستخدم هذا الشريط لتثبيت قطعة العينة بالتلامس الكهربائي للخلية، مما يخلق مسارًا موثوقًا للتيار الكهربائي إلى المادة قيد الدراسة.
المبدأ الأساسي بسيط: يتم تحقيق التوصيل عن طريق تثبيت العينة ماديًا بالشريط النحاسي. ومع ذلك، فإن سلامة التجربة تعتمد بنفس القدر على كيفية دمج هذه العينة في التصميم المادي للخلية، والذي يستخدم حشية محكمة الغلق وفتحة محددة لعزل منطقة التفاعل الكهروكيميائي الدقيقة.

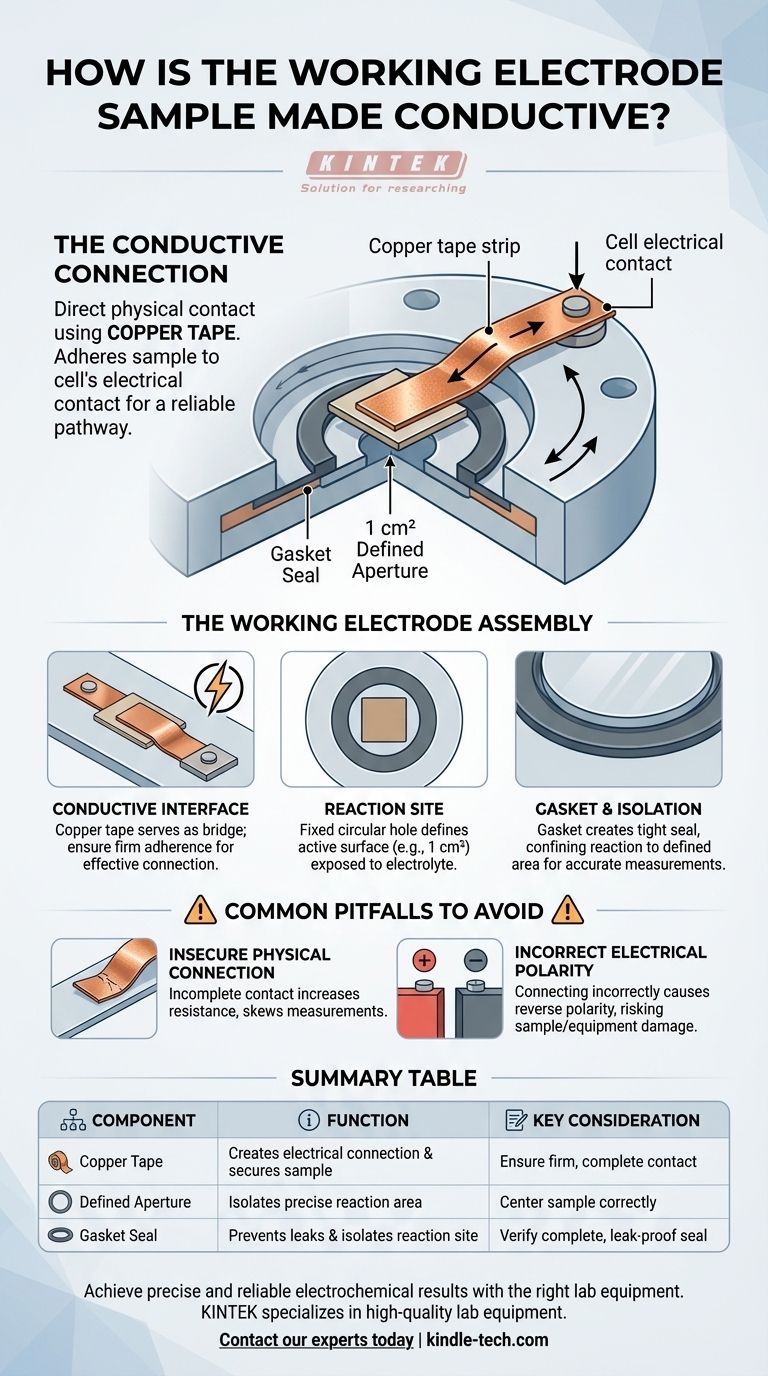

آلية تجميع القطب العامل
يعتمد القياس الكهروكيميائي الناجح على فهم كيفية مساهمة كل مكون في الإعداد النهائي. تجميع القطب العامل هو أكثر من مجرد اتصال واحد؛ إنه نظام صغير ومتكامل.
الواجهة الموصلة: الشريط النحاسي
الطريقة الأساسية لضمان التوصيل هي استخدام الشريط النحاسي. تعمل هذه المادة كجسر بين اتصال مصدر الطاقة الخارجي والعينة نفسها.
يُستخدم الشريط للصق على العينة، وتثبيتها في مكانها ماديًا مع إنشاء مسار كهربائي في نفس الوقت. إن فعالية هذا الاتصال حاسمة للحصول على نتائج دقيقة.
موقع التفاعل: منطقة محددة
يتميز تصميم الخلية بوجود فتحة دائرية ثابتة في قاعدتها، والتي تبلغ مساحتها القياسية 1 سنتيمتر مربع. هذه الفتحة هي التي تحدد السطح النشط لقطبك العامل.
فقط الجزء من العينة المعرض عبر هذه الفتحة سيتلامس مع الإلكتروليت ويشارك في التفاعل الكهروكيميائي. يمكن أيضًا تخصيص حجم هذه الفتحة.
الختم: الحشية والعزل
لمنع التسرب وضمان حصر التفاعل فقط في المنطقة المحددة، يتم استخدام حشية لإنشاء ختم محكم.
هذا العزل ضروري لحساب مقاييس مثل كثافة التيار، لأنه يضمن أن السطح التفاعلي معروف وثابت.
الأخطاء الشائعة التي يجب تجنبها
يعد التجميع الصحيح أمرًا بالغ الأهمية لكل من السلامة وسلامة البيانات. تتطلب بعض التفاصيل الرئيسية اهتمامًا وثيقًا أثناء الإعداد.
اتصال مادي غير آمن
قد يؤدي الاتصال غير المكتمل أو المفكوك بين الشريط النحاسي والعينة إلى إدخال مقاومة كهربائية غير مرغوب فيها.
قد يؤدي هذا إلى تشويه القياسات ويؤدي إلى بيانات خاطئة. يجب تطبيق الشريط بقوة لضمان مسار موصل صلب ومستمر.
قطبية كهربائية غير صحيحة
يجب توصيل مصدر الطاقة بالقطبية الصحيحة. قد يؤدي توصيل الأطراف الموجبة والسالبة بشكل غير صحيح إلى قطبية عكسية.
قد يتسبب هذا الخطأ في تفاعلات كيميائية غير مقصودة، أو تلف للعينة، أو ضرر للقطب نفسه. تحقق دائمًا من توصيلاتك قبل تطبيق الطاقة.
اتخاذ الخيار الصحيح لهدفك
سيحدد هدفك التجريبي أي جانب من جوانب الإعداد يتطلب أكبر قدر من الاهتمام.
- إذا كان تركيزك الأساسي هو القياس الدقيق: تأكد من أن الشريط النحاسي يوفر اتصالًا كاملاً وقويًا بالعينة لتقليل أي مقاومة تلامس.
- إذا كان تركيزك الأساسي هو القابلية للتكرار: تأكد من أن عينتك متمركزة تمامًا فوق فتحة 1 سم² وأن الحشية توفر ختمًا كاملاً ومقاومًا للتسرب في كل مرة.
- إذا كان تركيزك الأساسي هو سلامة المعدات: تحقق دائمًا من توصيلات الطرفين الموجب والسالب بمصدر الطاقة الخاص بك قبل البدء لمنع القطبية العكسية.
إن فهم هذه المبادئ الميكانيكية والكهربائية البسيطة هو المفتاح لتحقيق نتائج تجريبية موثوقة وذات مغزى.
جدول ملخص:
| المكون | الوظيفة | الاعتبار الرئيسي |
|---|---|---|
| الشريط النحاسي | ينشئ اتصالًا كهربائيًا ويؤمّن العينة | تأكد من التلامس القوي والكامل لتقليل المقاومة |
| الفتحة المحددة | يعزل منطقة التفاعل الدقيقة (على سبيل المثال، 1 سم²) | تمركز العينة بشكل صحيح للحصول على مساحة سطح دقيقة |
| ختم الحشية | يمنع التسرب ويعزل موقع التفاعل | تحقق من وجود ختم كامل ومقاوم للتسرب في كل مرة |
