يُعد قياس سُمك الغشاء الرقيق جانباً بالغ الأهمية في علوم وهندسة المواد، حيث يؤثر بشكل مباشر على أداء ووظائف الغشاء في مختلف التطبيقات.تُستخدم تقنيات مثل مجسات الكوارتز الكريستالية الدقيقة (QCM)، وقياس الإهليلج، وقياس الملامح، وقياس التداخل بشكل شائع لقياس سُمك الطبقة الرقيقة أثناء الترسيب وبعده.وتعتمد هذه الطرق على مبادئ مثل أنماط التداخل، وتحليل معامل الانكسار، وتضاريس السطح لتوفير قياسات دقيقة.بالإضافة إلى ذلك، يلعب إعداد الركيزة وعملية الترسيب نفسها دورًا مهمًا في ضمان جودة وتوحيد الطبقة الرقيقة، مما يؤثر بدوره على دقة قياسات السُمك.
شرح النقاط الرئيسية:
-

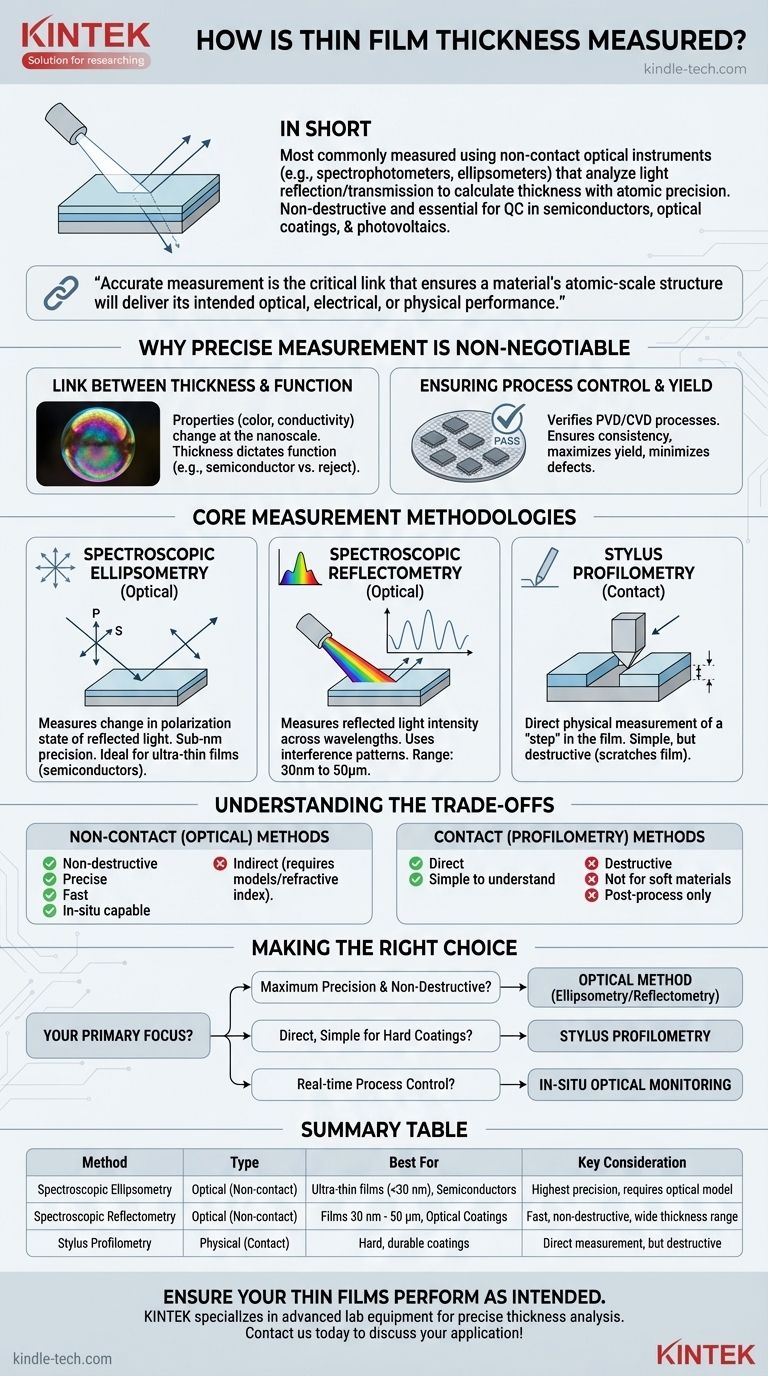

تقنيات قياس سُمك الغشاء الرقيق
- مجسات الكريستال الكوارتز البلورية الدقيقة (QCM):تقيس هذه المستشعرات السُمك عن طريق الكشف عن التغيرات في تردد الرنين لبلورة الكوارتز أثناء ترسيب الفيلم.تعمل كتلة الفيلم المترسب على تغيير التردد الذي يمكن ربطه بسماكة الفيلم.
- القياس الإهليلجي:تقيس هذه التقنية الضوئية التغير في استقطاب الضوء أثناء انعكاسه عن الغشاء الرقيق.ومن خلال تحليل انزياح الطور وتغيّر السعة، يمكن تحديد سُمك الغشاء ومعامل انكساره.
- قياس الملامح:تتضمن هذه الطريقة مسح قلم ميكانيكي أو مسبار ضوئي عبر سطح الفيلم لقياس ارتفاعه.ويوفر الفرق في الارتفاع بين الركيزة وسطح الفيلم السماكة.
- قياس التداخل:يعتمد قياس التداخل على تداخل الموجات الضوئية المنعكسة من الواجهات العلوية والسفلية للفيلم.يُستخدم عدد أهداب التداخل (القمم والوديان) في الطيف لحساب السُمك، مع اعتبار معامل انكسار المادة عاملاً رئيسياً.
-
خطوات التحضير لتحليل طوبوغرافيا السطح
- المعالجة الميكانيكية المسبقة للركيزة:تتضمن هذه الخطوة تنظيف الركيزة وتلميعها لضمان سطح أملس وموحد، وهو أمر ضروري لقياسات السُمك الدقيقة.
- الحفر الأيوني للركيزة:يزيل الحفر الأيوني الملوثات السطحية ويخلق سطحًا نظيفًا وموحدًا للترسيب.هذه الخطوة ضرورية لتحقيق خصائص غشاء متناسقة.
- عملية الترسيب:وتؤثر طريقة الترسيب (على سبيل المثال، PVD أو CVD) على تجانس وجودة الطبقة الرقيقة.ويضمن التحكم السليم في معلمات الترسيب الحصول على سمك طبقة رقيقة محددة بشكل جيد.
-
تقنيات الترسيب
- الترسيب الفيزيائي للبخار (PVD):في تقنية PVD، يتم تبخير المادة في الفراغ ثم ترسيبها على الركيزة.تُستخدم هذه التقنية على نطاق واسع لإنشاء أغشية رقيقة مع التحكم الدقيق في السماكة.
- ترسيب البخار الكيميائي (CVD):تتضمن CVD تفاعلات كيميائية لترسيب طبقة رقيقة على الركيزة.وهي مناسبة لإنشاء أفلام ذات تركيبات وهياكل معقدة.
-
دور معامل الانكسار في قياس السماكة
يعد معامل الانكسار للمادة عاملاً حاسمًا في تقنيات القياس البصري مثل قياس الإهليلج وقياس التداخل.تحتوي المواد المختلفة على مؤشرات انكسار فريدة من نوعها، والتي تؤثر على كيفية تفاعل الضوء مع الفيلم.تُعد المعرفة الدقيقة بمعامل الانكسار ضرورية لتفسير أنماط التداخل وحساب سُمك الفيلم. -
أهمية طبوغرافية السطح
يعد فهم طبوغرافيا سطح الأغشية الرقيقة أمرًا حيويًا لضمان التوحيد والاتساق في قياسات السُمك.ويُعد الإعداد السليم للركيزة والتحكم في عملية الترسيب أمرًا أساسيًا لتحقيق سطح غشاء أملس وخالٍ من العيوب.
ومن خلال الجمع بين هذه التقنيات والاعتبارات، يمكن للباحثين والمهندسين قياس سُمك الأغشية الرقيقة والتحكم فيها بدقة، مما يضمن الأداء الأمثل في التطبيقات التي تتراوح بين الإلكترونيات والبصريات والطلاءات.
جدول ملخص:
| التقنية | المبدأ | التطبيقات |
|---|---|---|
| ميكروبالان الكوارتز البلوري الكوارتزي (QCM) | يقيس التغيرات في تردد الرنين بسبب كتلة الفيلم. | مراقبة السُمك في الوقت الحقيقي أثناء الترسيب. |
| قياس الاهتزازات | تحليل تغيرات الاستقطاب في الضوء المنعكس. | يحدد السُمك ومعامل الانكسار للأغشية البصرية. |
| قياس الملامح | مسح ارتفاع السطح باستخدام قلم أو مسبار بصري. | يقيس ارتفاع الخطوة وخشونة السطح. |
| قياس التداخل | يستخدم أنماط تداخل الموجات الضوئية. | يحسب السُمك استنادًا إلى هدب التداخل ومعامل الانكسار. |
