في جوهره، يتم بناء قالب الحقن باستخدام نظام لوحين أو ثلاثة ألواح. إن الاختيار بين هذين التصميمين الأساسيين ليس عشوائيًا؛ بل يمليه هندسة الجزء، وموقع البوابة المطلوب، والمستوى المرغوب من الأتمتة في عملية التصنيع.
يحدد عدد الألواح في القالب - عادةً لوحان أو ثلاثة - بشكل مباشر كيفية توصيل البلاستيك وكيفية فصل الجزء النهائي عن نفايات التصنيع. ولهذا الاختيار عواقب وخيمة على التكلفة ووقت الدورة وجودة الجزء.
التشريح الأساسي لقالب الحقن
قبل مقارنة التصميمات، من الضروري فهم نصفي أي قالب. غالبًا ما يطلق عليهما الجانب A والجانب B.
الجانب A (جانب التجويف)
الجانب A هو نصف القالب الذي يلتصق عادةً باللوحة الثابتة لآلة قولبة الحقن. يحتوي على جلبة القناة التي يدخل منها البلاستيك لأول مرة إلى القالب وغالبًا ما يشكل "السطح الظاهر" التجميلي للجزء.
الجانب B (جانب القلب)
يلتصق الجانب B باللوحة المتحركة ويحتوي على قلب القالب، الذي يشكل الهندسة الداخلية للجزء. كما يضم نظام القذف، الذي يدفع الجزء النهائي خارج القالب بعد أن يبرد. يسمى الفصل بين الجانب A والجانب B خط الفصل.

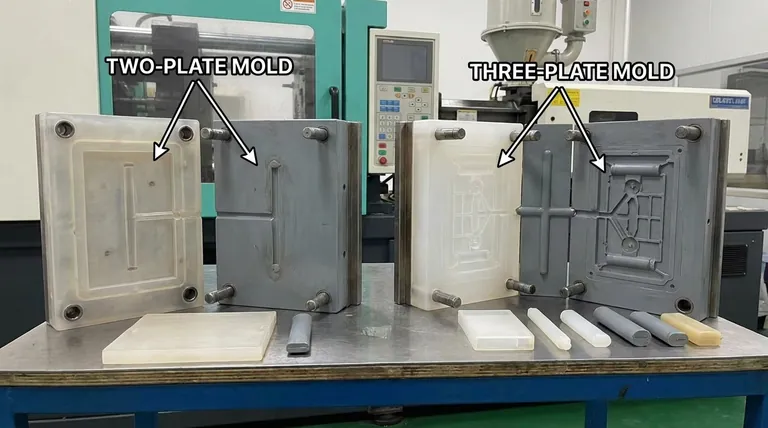

قالب اللوحين: البساطة والكفاءة
قالب اللوحين هو النوع الأكثر شيوعًا ومباشرة في تصميم قوالب الحقن.
كيف يعمل
يتكون هذا التصميم من نظام لوح واحد من الجانب A ونظام لوح واحد من الجانب B. عندما يفتح القالب، فإنه ينفصل عند خط فصل واحد.
نظام القنوات
في قالب اللوحين، تكون القناة (القناة التي توصل البلاستيك من القناة الرئيسية إلى تجويف الجزء) على نفس خط الفصل مثل الجزء نفسه.
وهذا يعني أنه عندما يتم قذف الجزء، يتم قذف القناة والقناة الرئيسية معه، وكلها متصلة في قطعة واحدة. وهذا يتطلب عملية ثانوية - إما يدوية أو آلية - لفصل الجزء عن نفايات القناة.
أفضل حالات الاستخدام
تعتبر قوالب اللوحين مثالية للأجزاء الأبسط حيث يمكن تحديد علامة البوابة على الحافة الخارجية للجزء أو محيطه. وهي أقل تكلفة في البناء والصيانة، مما يجعلها الخيار الافتراضي لمجموعة واسعة من المنتجات.
قالب الثلاثة ألواح: التعقيد من أجل الأتمتة
يقدم قالب الثلاثة ألواح لوحًا إضافيًا لحل قيود تصميم قالب اللوحين.
كيف يعمل
يستخدم هذا التصميم ثلاث مجموعات من الألواح التي تخلق خطي فصل. ويشمل الجانب A والجانب B القياسيين، بالإضافة إلى "لوح القناة" في المنتصف.
عندما يفتح القالب، يفتح خط الفصل الأول لكسر اتصال البوابة بالجزء. ثم يفتح خط الفصل الثاني لقذف الجزء نفسه.
الميزة: إزالة البوابة التلقائية
الوظيفة الأساسية لقالب الثلاثة ألواح هي إزالة البوابة التلقائية. يقع نظام القنوات على خط فصل مختلف عن الجزء.
عندما يفتح القالب، يتم تثبيت القناة على لوحها وفصلها عن الجزء تلقائيًا. ثم يتم قذف القناة بشكل منفصل، مما يترك جزءًا نظيفًا لا يتطلب عملية تشذيب ثانوية.
أفضل حالات الاستخدام
تعتبر قوالب الثلاثة ألواح ضرورية للأجزاء التي تتطلب بوابة نقطية في منتصف السطح، بعيدًا عن الحافة. كما أنها تستخدم لتصميمات التجويفات المعقدة والمتعددة حيث يكون الفصل التلقائي للقنوات أمرًا بالغ الأهمية لتقليل وقت الدورة وتكاليف العمالة.
فهم المفاضلات
يتضمن القرار بين قالب اللوحين وقالب الثلاثة ألواح مفاضلة مباشرة بين التكلفة الأولية والكفاءة التشغيلية.
تعقيد القالب والتكلفة
قالب اللوحين بسيط ميكانيكيًا. يحتوي على عدد أقل من المكونات، وهو أسهل في التصميم والبناء، وبالتالي فإن تكلفته الأولية أقل بكثير.
قالب الثلاثة ألواح أكثر تعقيدًا، ويتطلب دقة أكبر في التصنيع والتجميع. وهذا يجعله أكثر تكلفة في التصنيع والصيانة.
وقت الدورة والأتمتة
بالنسبة لقالب اللوحين، يجب أن يشمل وقت الدورة الإجمالي الخطوة الثانوية لفصل الجزء عن القناة. وهذا يمكن أن يزيد من تكاليف العمالة ويبطئ معدل الإنتاج الإجمالي.
بينما تكون حركة قالب الثلاثة ألواح أكثر تعقيدًا، فإنها تلغي الحاجة إلى إزالة البوابة يدويًا. وهذا يمكن أن يؤدي إلى دورة إجمالية أسرع ومؤتمتة بالكامل وأكثر اتساقًا، وهو أمر ذو قيمة عالية في الإنتاج على نطاق واسع.
تصميم الجزء وموقع البوابة
يؤثر اختيار تصميم القالب بشكل مباشر على تصميم الجزء. يقيد قالب اللوحين مواقع البوابة بخط الفصل، تاركًا علامة مرئية على حافة الجزء.
يسمح قالب الثلاثة ألواح بمرونة أكبر بكثير في تحديد مواقع البوابة، مما يتيح بوابات نقطية على السطح العلوي للجزء. وهذا غالبًا ما يكون حاسمًا لأسباب تجميلية أو لضمان تدفق البلاستيك المناسب في الأشكال الهندسية المعقدة.
اتخاذ القرار الصحيح لمشروعك
ستحدد أهداف مشروعك المحددة تصميم القالب الصحيح.
- إذا كان تركيزك الأساسي هو تقليل تكلفة الأدوات الأولية للأجزاء البسيطة: فإن قالب اللوحين هو الحل الأكثر اقتصادية وفعالية دائمًا تقريبًا.
- إذا كان تركيزك الأساسي هو الإنتاج الآلي بكميات كبيرة مع مواقع بوابات مرنة: فإن الاستثمار الأولي الأعلى في قالب الثلاثة ألواح سيؤتي ثماره من خلال انخفاض تكاليف العمالة وأوقات الدورات الأسرع.
- إذا كانت المتطلبات التجميلية أو الوظيفية لقطعتك تتطلب بوابة مركزية: فإن قالب الثلاثة ألواح ليس مجرد خيار، بل ضرورة للتصميم.
في النهاية، فهم وظيفة نظام الألواح هو الخطوة الأولى نحو تصميم جزء محسّن لكل من الأداء وكفاءة التصنيع.
جدول الملخص:
| الميزة | قالب اللوحين | قالب الثلاثة ألواح |
|---|---|---|
| عدد الألواح | 2 | 3 |
| عدد خطوط الفصل | 1 | 2 |
| موقع البوابة | حافة الجزء (خط الفصل) | سطح الجزء (نقطة دقيقة) |
| فصل القناة | إزالة البوابة يدويًا أو آليًا | إزالة البوابة تلقائيًا |
| التكلفة الأولية | أقل | أعلى |
| الأفضل لـ | الأجزاء الأبسط، الأحجام الأقل | الأجزاء المعقدة، الأتمتة عالية الحجم |
