كم عدد أنواع المكابس الموجودة؟ دليل للمكابس الميكانيكية والهيدروليكية والسيرفو والمزيد

بدلاً من عدد محدد، تُفهم المكابس الصناعية بشكل أفضل من خلال طريقة تصنيفها. أهم طريقتين لتصنيفها هما حسب مصدر الطاقة — الذي يحدد خصائص أدائها — وحسب هيكل الإطار، الذي يحدد صلابتها وإمكانية الوصول إليها.

المبدأ الأساسي الذي يجب فهمه هو أنه لا يوجد نوع "أفضل" واحد من المكابس. الخيار الأمثل دائمًا هو دالة للتطبيق المحدد، موازنة الحاجة إلى القوة والسرعة والتحكم والدقة مقابل التكلفة والتعقيد التشغيلي.

التصنيف حسب مصدر الطاقة: محرك العمل

الآلية التي تولد القوة هي الفارق الأساسي بين المكابس. إنها تحدد قدرات الآلة وقيودها وحالات الاستخدام المثالية.

المكابس الميكانيكية: السرعة والتكرار

تولد المكابس الميكانيكية القوة باستخدام دولاب حذافة مدفوع بمحرك يخزن الطاقة. عند التشغيل، تقوم آلية القابض والعمود المرفقي بتحويل هذه الطاقة الدورانية إلى حركة خطية للمكبس، تمامًا مثل المكبس في محرك السيارة.

الخاصية المميزة لها هي طول الشوط الثابت. إنها سريعة بشكل استثنائي وتوفر قوة عالية في الجزء السفلي من الشوط، مما يجعلها المعيار للعمليات عالية الحجم والمتكررة مثل التقطيع، السك، والختم الضحل.

المكابس الهيدروليكية: قوة قابلة للتحكم

تعمل المكابس الهيدروليكية على مبدأ باسكال، باستخدام مضخة لتحريك السائل الهيدروليكي وضغط المكبس. يولد هذا قوة متحكم بها وثابتة على طول شوط المكبس بالكامل.

تُقدر هذه المكابس لتوفرها حمولة كاملة في أي نقطة من الشوط. وهذا يجعلها مثالية لعمليات السحب العميق، الحدادة، والتشكيل حيث يتطلب ضغطًا مستمرًا وهائلاً لتشكيل الجزء.

مكابس السيرفو: التوليف الحديث

تمثل مكابس السيرفو، أو المكابس الميكانيكية السيرفو، تطورًا كبيرًا. إنها تستبدل دولاب الحذافة والقابض التقليديين بمحركات سيرفو عالية العزم لدفع المكبس مباشرة.

يوفر هذا سرعة المكبس الميكانيكي مع قابلية البرمجة والتحكم الدقيق للمكبس الهيدروليكي. يمكن للمشغلين برمجة موضع الشريحة وسرعتها وملف القوة بالكامل، مما يحسن مهام التشكيل المعقدة مع تحسين كفاءة الطاقة بشكل كبير.

المكابس الهوائية: خفة الحركة والمهام الخفيفة

تستخدم المكابس الهوائية الهواء المضغوط لدفع المكبس وتوليد القوة. إنها ليست مصممة لتطبيقات الحمولة العالية مثل نظيراتها الهيدروليكية أو الميكانيكية.

تكمن قوتها في توفير ضربات سريعة ومتكررة للمهام الخفيفة. تُستخدم عادةً للتجميع، التجعيد، التثقيب، والتثبيت حيث تكون السرعة وخفة الحركة أكثر أهمية من القوة الخام.

التصنيف حسب هيكل الإطار: الاستقرار مقابل الوصول

يحدد تصميم إطار المكبس كيفية مقاومته لقوى التشغيل، مما يؤثر بشكل مباشر على عمر القالب ودقة الجزء.

إطار C (إطار الفجوة)

كما يوحي الاسم، يكون الإطار على شكل حرف "C". يوفر هذا التصميم وصولاً ممتازًا إلى منطقة القالب من ثلاثة جوانب، مما يسهل تحميل المواد وتركيب الأدوات.

ومع ذلك، تحت الحمل الثقيل، يكون هذا التصميم المفتوح عرضة للانحراف الزاوي أو "التثاؤب"، مما قد يؤثر على دقة الجزء النهائي.

إطار جانبي مستقيم

تتميز المكابس ذات الإطار الجانبي المستقيم بإطار ذي عمودين رأسيين، وسرير، وتاج. يوفر هذا الهيكل الشبيه بالصندوق صلابة فائقة ويقلل من الانحراف تحت الحمل.

هذا التصميم هو المعيار لتطبيقات الحمولة الثقيلة عالية الدقة حيث تكون الدقة أمرًا بالغ الأهمية. المقايضة هي تقليل الوصول إلى منطقة القالب مقارنة بإطار C.

فهم المقايضات الحاسمة

يتضمن اختيار المكبس موازنة العوامل المتنافسة. فهم هذه المقايضات هو المفتاح لاتخاذ قرار مستنير.

ملف القوة مقابل السرعة

المكبس الميكانيكي سريع ولكنه لا يوفر قوته القصوى إلا في الجزء السفلي من شوطه الثابت. المكبس الهيدروليكي أبطأ بشكل عام ولكنه يمكن أن يوفر قوته المقدرة بالكامل على طول الشوط بأكمله.

التكلفة الأولية مقابل القدرة الكلية

غالبًا ما تكون للمكابس الميكانيكية والهوائية سعر شراء أولي أقل للوظائف البسيطة وذات الحجم الكبير. تتمتع مكابس السيرفو بتكلفة أولية أعلى بكثير ولكنها توفر مرونة لا مثيل لها، وقابلية للبرمجة، وكفاءة في استهلاك الطاقة يمكن أن تؤدي إلى تكلفة ملكية إجمالية أقل بمرور الوقت.

الصلابة مقابل إمكانية الوصول

يوفر إطار C إمكانية وصول ممتازة للمشغلين والأتمتة ولكنه يضحي ببعض الصلابة. يوفر الإطار الجانبي المستقيم أقصى صلابة ودقة للوظائف الصعبة على حساب كونه أقل سهولة في الوصول.

اتخاذ القرار الصحيح لتطبيقك

يجب أن يكون قرارك النهائي مدفوعًا بالكامل بمتطلبات المهمة التي تحتاج إلى أدائها.

• إذا كان تركيزك الأساسي هو الختم والتقطيع بكميات كبيرة: يوفر المكبس الميكانيكي السرعة والكفاءة اللازمتين للعمليات المتكررة.
• إذا كان تركيزك الأساسي هو السحب العميق أو تشكيل الأشكال المعقدة: يوفر المكبس الهيدروليكي القوة المستمرة والقابلة للتحكم اللازمة لهذه التطبيقات الصعبة.
• إذا كان تركيزك الأساسي هو الدقة المطلقة والمرونة وكفاءة الطاقة: فإن مكبس السيرفو هو الخيار الأفضل، مما يسمح بملفات شوط قابلة للبرمجة بالكامل.
• إذا كان تركيزك الأساسي هو التجميع أو التثقيب الخفيف عالي السرعة: يوفر المكبس الهوائي حلاً سريع المفعول وفعال من حيث التكلفة.

في النهاية، يبدأ اختيار المكبس المناسب بفهم واضح لكيفية خدمة تصميمه لاحتياجات عملية التصنيع الخاصة بك بشكل مباشر.

جدول الملخص:

التصنيف	الأنواع الرئيسية	الخصائص الأساسية	التطبيقات المثالية
حسب مصدر الطاقة	ميكانيكي، هيدروليكي، سيرفو، هوائي	يختلف في السرعة، التحكم في القوة، وكفاءة الطاقة	الختم، الحدادة، التجميع، التشكيل الدقيق
حسب هيكل الإطار	إطار C، إطار جانبي مستقيم	يوازن بين الصلابة وإمكانية وصول المشغل	المهام عالية الدقة، عمليات الحمولة الثقيلة

ما زلت غير متأكد أي مكبس مناسب لمختبرك أو خط إنتاجك؟ تتخصص KINTEK في معدات المختبرات والآلات الصناعية، وتقدم حلولاً مصممة خصيصًا توازن بين الدقة والكفاءة والتكلفة. سواء كنت بحاجة إلى مكبس ميكانيكي عالي السرعة للمهام المتكررة أو مكبس سيرفو قابل للبرمجة للتشكيل المعقد، يمكن لخبرائنا مساعدتك في اختيار المعدات المثالية. اتصل بنا اليوم لتحسين عملية التصنيع الخاصة بك باستخدام المكبس المناسب!

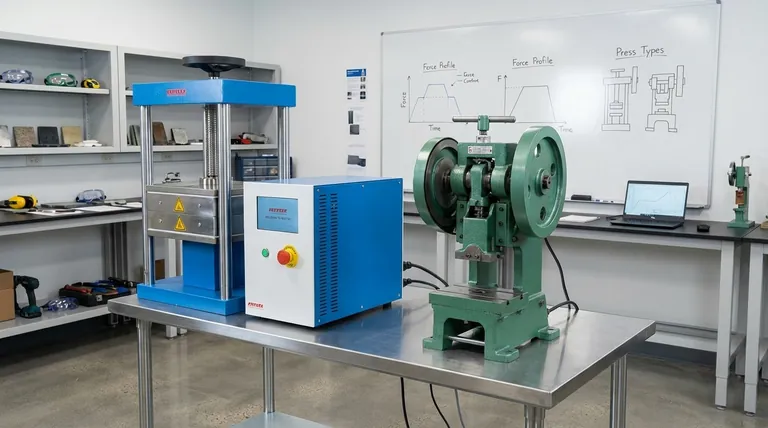

دليل مرئي
