الصحافة المتوازنة

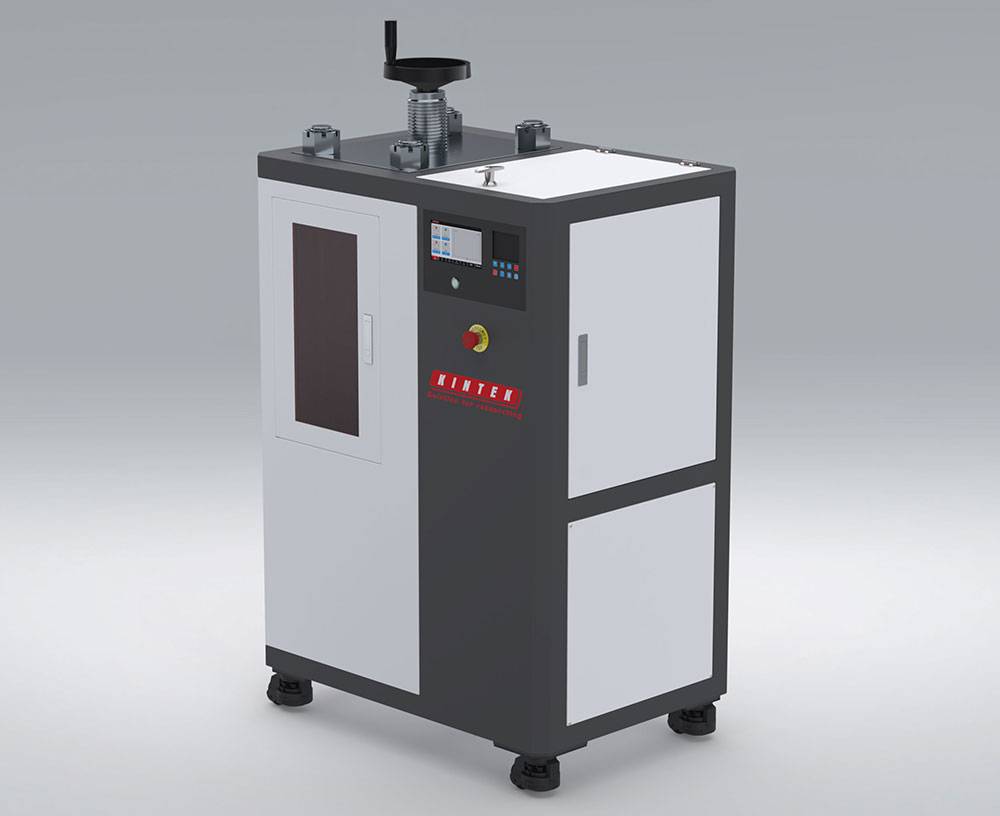

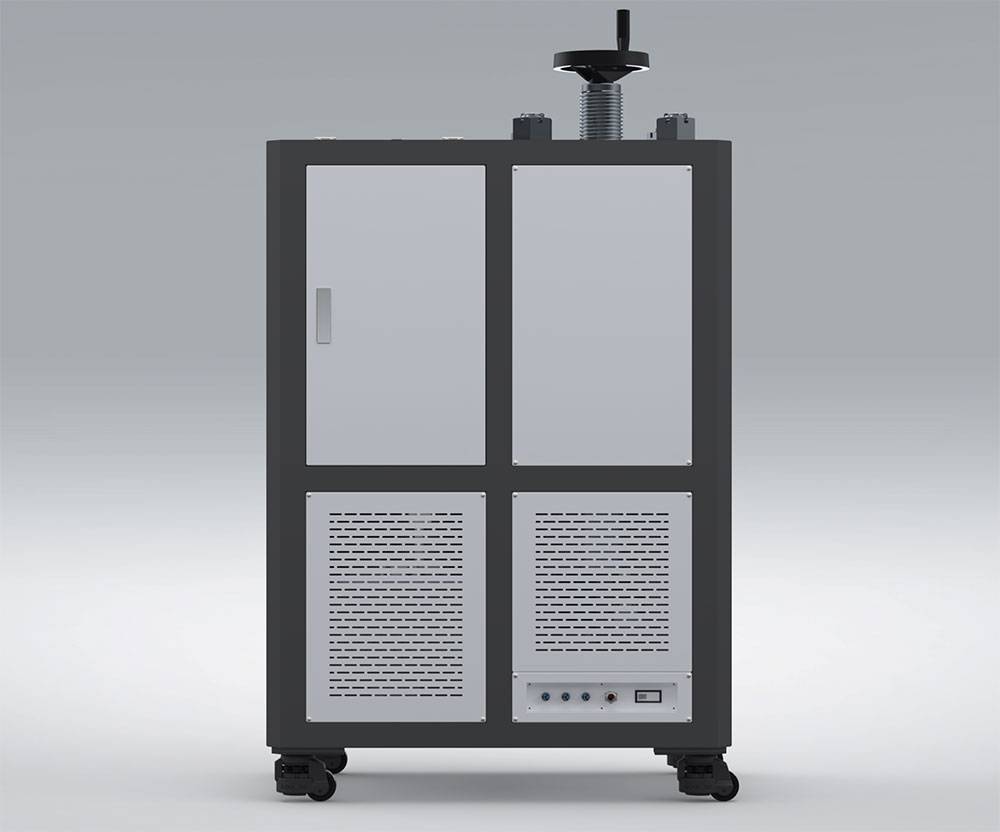

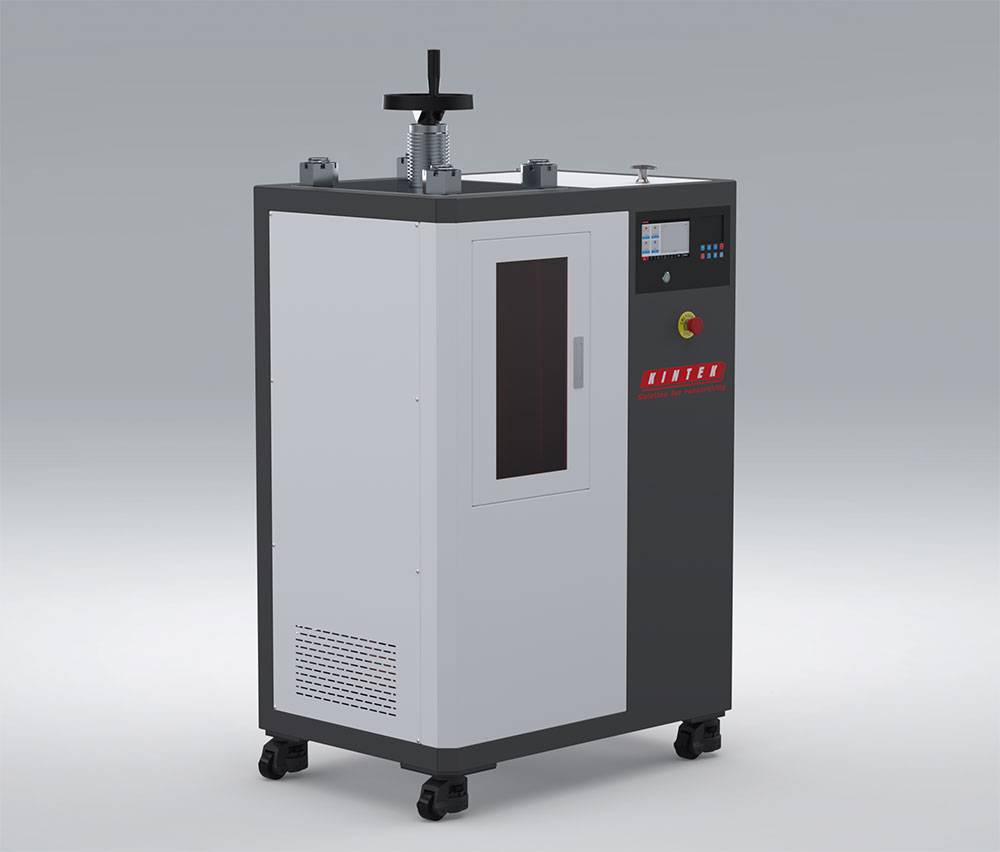

مكبس متساوي التماثل الدافئ لأبحاث بطاريات الحالة الصلبة
رقم العنصر : PCIH
السعر يتغير بناءً على المواصفات والتخصيصات
- ضغط العمل
- 0-60 T
- شوط الاسطوانة
- 50 مم
- الضغط المتساوي الضغط
- 0-500 ميجا باسكال
الشحن:
اتصل بنا للحصول على تفاصيل الشحن استمتع ضمان التسليم في الموعد المحدد.
اطلب عرض السعر المخصص الخاص بك 👋
احصل على عرض أسعارك الآن! ترك رسالة الحصول على الاقتباس السريع Via الدردشة عبر الإنترنتمقدمة
المكبس الإيزوستاتيكي الدافئ (WIP) لبطاريات الحالة الصلبة هو عبارة عن معدات متخصصة تُستخدم في عمليات التصفيح في صناعة أشباه الموصلات، وتتميز بدرجات حرارة محكومة (50-100 درجة مئوية) وقدرات ضغط عالية.تشمل أنظمة WIP، المصممة وفقًا لمعايير ASME، مكونات مثل مضخات الضغط العالي وأوعية الضغط وخزانات الخزانات لضمان السلامة والدقة.هذه التقنية ضرورية لإنشاء شرائح في مختلف المكونات الإلكترونية، مما يعزز القوة والثبات من خلال الحرارة والضغط.وتشمل التطبيقات الرقائق الهجينة، و MLCC، ومكونات البلوتوث، وخلايا الوقود، والإلكترونيات الطبية، وغيرها.
التطبيقات
المكبس الإيزوستاتيكي الدافئ (WIP) من Kintek هو جهاز متعدد الاستخدامات مصمم لمختلف التطبيقات في صناعة أشباه الموصلات وغيرها.وتشتهر بشكل خاص بعمليات التصفيح التي تعزز خصائص المواد من خلال طبقات متعددة.فيما يلي مجالات التطبيق الرئيسية لبرنامج WIP، إلى جانب الكلمات الرئيسية ذات الصلة الطويلة التي تسلط الضوء على تنوعها وفعاليتها في مختلف الصناعات.
- الرقائق الهجينة:يُستخدم WIP لتصفيح الرقائق الهجينة، وهي ضرورية في الأجهزة الإلكترونية الحديثة.
- التصفيح متعدد الطبقات:تستفيد المكثفات الخزفية متعددة الطبقات (MLCC) من عمليات التصفيح الدقيقة التي يتيحها WIP.
- مكونات البلوتوث:يضمن WIP التصفيح عالي الجودة للمكونات المستخدمة في تقنية البلوتوث.
- خلايا الوقود:تدعم المعدات إنتاج خلايا الوقود، التي تعتبر ضرورية لتطبيقات الطاقة المتجددة.
- الإلكترونيات الطبية والغرسات:يستخدم WIP في تصنيع الإلكترونيات الطبية والغرسات الطبية، مما يضمن موثوقية وأداءً عاليًا.
- محولات الطاقة الكهروضغطية متعددة الطبقات:يُستخدم WIP في إنتاج محولات الطاقة الكهروضغطية متعددة الطبقات (PZTs)، والتي تُستخدم في مختلف تطبيقات الاستشعار والتشغيل.
- LTCCs (سيراميك منخفض الحرارة (LTCCs)):يساعد برنامج WIP في تصنيع السيراميك منخفض الحرارة الذي يستخدم على نطاق واسع في تقنيات التغليف الإلكتروني والركائز الإلكترونية.
- المتغيرات:تُستخدم المعدات لتصفيح المتغيرات المغلفة التي تحمي الدوائر الإلكترونية من ارتفاع الجهد.
- مكونات إلكترونية مغلفة أخرى:إن WIP متعدد الاستخدامات بما يكفي لاستخدامه في مجموعة كبيرة من المكونات الإلكترونية المصفحة، مما يعزز قوتها وثباتها ومظهرها.
تُظهر هذه التطبيقات قدرة WIP على تحسين خصائص المواد من خلال التصفيح الدقيق، مما يجعلها أداة لا غنى عنها في صناعات أشباه الموصلات والصناعات الإلكترونية.
التفاصيل والأجزاء
تحضير العينة وإطلاق القالب
المواصفات الفنية
| طراز الجهاز | PCIH-20T | PCIH-40T | PCIH-60T | PCIH-100T |
|---|---|---|---|---|
| نطاق الضغط | 0-20T | 0-40T | 0-60.0 طن | 0-100 طن |
| قطر المكبس | 130 ملم (د) في أسطوانة الزيت المطلية بالكروم | 150 مم (د) في أسطوانة الزيت المطلية بالكروم 150 مم (د) في أسطوانة الزيت المطلية بالكروم | 200 مم (د) 200 مم (د) في أسطوانة الزيت المطلية بالكروم | 220 ملم (د) في أسطوانة الزيت المطلية بالكروم |
| عملية الضغط | برنامج الضغط المبرمج - برنامج الاحتجاز-تخفيف الضغط الموقوت | |||
| وقت الانتظار | 1 ثانية إلى 999 دقيقة | 1 ثانية إلى 999 دقيقة | 1 ثانية إلى 999 دقيقة | 1 ثانية إلى 999 دقيقة |
| تحويل الضغط | يقوم البرنامج تلقائياً بتحويل الضغط الذي تتحمله العينة | |||
| العرض | شاشة LCD مقاس 7 بوصة | شاشة LCD مقاس 7 بوصة | شاشة LCD مقاس 7 بوصة | شاشة LCD مقاس 7 بوصة |
| درجة حرارة التسخين | درجة حرارة الغرفة-200.0 درجة مئوية | درجة حرارة الغرفة-200.0 درجة مئوية | درجة حرارة الغرفة-200.0 درجة مئوية | درجة حرارة الغرفة-200.0 درجة مئوية |
| الضغط المتساوي الضغط | 300 ميجا باسكال | 300 ميجا باسكال | 300 ميجا باسكال | 500 ميجا باسكال |
| حجم الحجرة المتوازنة | Φ30×150 مم (M×N) | Φ40×150 مم (م×ن) | Φ Φ×50×150 (م×ن) | Φ Φ×50×150 (م×ن) |
| شوط المكبس (T) | 50 مم | 50 مم | 50 مم | 50 مم |
المبدأ
تعمل المكبس الإيزوستاتيكي الدافئ (WIP) من خلال تطبيق ضغط منتظم ودرجات حرارة منخفضة خاضعة للتحكم (حتى 100 درجة مئوية) على الأجزاء المدمجة.وعلى عكس مكابس الصوانى التقليدية المسخّنة، يضمن الضغط المتوازن الدافئ (WIP) ضغطًا ثابتًا على جميع الأسطح، مما يقلل من الاختلافات في الأبعاد.تُستخدم هذه الطريقة على نطاق واسع في صناعة الإلكترونيات لعمليات التصفيح وإنتاج مكونات سيراميك متعددة الطبقات عالية الجودة مثل MLCC وLTCC والرقائق الهجينة.
الميزة
إن المكبس المتوازن الدافئ (WIP) من Kintek Autoclave هو قطعة متطورة من المعدات المصممة خصيصًا لعمليات التصفيح في صناعة أشباه الموصلات.يوفر هذا النظام المبتكر مجموعة من الميزات التي لا تعزز كفاءة ودقة عملياتك فحسب، بل تضمن أيضًا السلامة والراحة للمستخدمين.فيما يلي الميزات الرئيسية وفوائدها:
- التحكم في درجة الحرارة (50 ~ 100 ℃):يسمح السخان المدمج في خزان الخزان بالتحكم الدقيق في درجة الحرارة، وهو أمر بالغ الأهمية لتحقيق ظروف التصفيح المثلى.تضمن هذه الميزة نتائج متسقة وتحسن الجودة الإجمالية للمواد المصفحة.
- مضخة الضغط العالي ووعاء الضغط:تم تجهيز سلسلة WIP بمضخة عالية الضغط ووعاء ضغط عالي الضغط مصمم وفقًا لمعايير ASME، مما يضمن السلامة والدقة.يسمح هذا التصميم بالتكثيف العالي وتباين الكثافة المنخفض، وهو أمر ضروري لإنتاج شرائح عالية الجودة.
- مستشعرات الضغط ودرجة الحرارة:يوفر تضمين مستشعرات الضغط والمزدوجات الحرارية المراقبة والتحكم في الوقت الحقيقي، مما يسمح بإجراء تعديلات دقيقة وضمان بقاء العملية ضمن المعلمات المطلوبة.
- نوع الإغلاق بالدبوس:يعمل تصميم نوع الإغلاق بالدبوس على تعزيز راحة المستخدم من خلال تبسيط عمليات التشغيل والصيانة، مما يسهل التعامل معها واستخدامها.
- أوضاع قابلة للتخصيص:بالنسبة للتطبيقات التي تتطلب وظائف خاصة، توفر وحدة WIP أوضاعًا قابلة للتخصيص، مما يضمن إمكانية تكييفها لتلبية الاحتياجات المحددة لمختلف بيئات البحث والإنتاج.
- شاشة تعمل باللمس مع تشغيل رسومي:توفر واجهة الشاشة التي تعمل باللمس، جنبًا إلى جنب مع التشغيل الرسومي القائم على الكمبيوتر، نظام تحكم بديهي وسهل الاستخدام، مما يسهل على المشغلين إدارة العملية.
- مجموعة واسعة من التطبيقات:نظام WIP متعدد الاستخدامات ويمكن استخدامه في مجموعة متنوعة من التطبيقات، بما في ذلك الرقائق الهجينة، وتصفيح MLCC، ومكونات البلوتوث، وخلايا الوقود، والإلكترونيات الطبية، والرقائق متعددة الطبقات PZT، وLTCCs، والمتغيرات وغيرها من المكونات الإلكترونية المصفحة.
- معالجة الحالة الجافة:على عكس ماكينات الضغط العامة، يمكن لماكينة WIP معالجة المواد في حالة جافة، مما يوفر اتساقًا ممتازًا في درجة الحرارة والقوة، وهو أمر بالغ الأهمية لتحقيق التصفيح عالي الجودة.
- القدرة على التكيف والمرونة:يسمح تصميم نظام WIP بقدرة قوية على التكيف، مما يتيح معالجة أكياس متعددة في وقت واحد واستيعاب إنتاج دفعات صغيرة وأجزاء كبيرة ومعقدة.
هذه الميزات مجتمعة تجعل من المكبس المتوازن الدافئ (WIP) أداة لا غنى عنها للصناعات التي تتطلب عمليات تصفيح دقيقة وموثوقة، مما يضمن إنتاجًا عالي الجودة وكفاءة تشغيلية.
المزايا
- تحكم محسّن في درجة الحرارة:يوفر المكبس المتساوي الحرارة الدافئ (WIP) تحكمًا دقيقًا في درجة الحرارة (50 ~ 100 درجة مئوية) من خلال السخان المدمج في خزان الخزان.هذه الميزة ضرورية لتحقيق تصفيح متناسق في تصنيع أشباه الموصلات والمكونات الإلكترونية، مما يضمن تحسين جودة المنتج وموثوقيته.
- توزيع الضغط الموحد:على عكس الكبس المتساوي الضغط على البارد، يضمن WIP توزيعًا موحدًا للضغط عبر المادة، مما يؤدي إلى كثافة وقوة موحدة.ويؤدي ذلك إلى الحد الأدنى من التباين في الكثافة وخصائص المواد المتفوقة، والتي تعتبر ضرورية لتطبيقات مثل MLCC وLTCC والرقائق الهجينة.
- التكثيف العالي:يحقق نظام WIP معدلات تكثيف عالية، وهو أمر بالغ الأهمية لإنتاج مكونات إلكترونية عالية الأداء.يقلل هذا التكثيف من المسامية ويعزز الخصائص الميكانيكية والكهربائية للمنتج النهائي.
- تعدد الاستخدامات:إن WIP متعدد الاستخدامات ويمكن استخدامه في مجموعة واسعة من التطبيقات، بما في ذلك تصفيح MLCC والرقائق الهجينة وخلايا الوقود والإلكترونيات الطبية والرقائق متعددة الطبقات PZTs.إن قدرته على معالجة المواد في حالة جافة تجعله مناسبًا لمختلف احتياجات البحث والإنتاج.
- السلامة والامتثال:تم تصميم وعاء الضغط في سلسلة WIP وتصنيعه وفقًا لقوانين ASME، مما يضمن السلامة والدقة.كما أن تضمين مستشعرات الضغط والمزدوجات الحرارية يعزز السلامة التشغيلية وراحة المستخدم.
- واجهة سهلة الاستخدام:يتميز نظام WIP بشاشة تعمل باللمس مع تشغيل رسومي قائم على الكمبيوتر، مما يجعله سهل الاستخدام والتحكم.تسمح الواجهة القياسية بالاندماج السلس في خطوط الإنتاج الحالية، مما يقلل من منحنى التعلم للمشغلين.
- قابلية التخصيص:بالنسبة للتطبيقات المتخصصة، يمكن تخصيص نظام WIP لتلبية متطلبات محددة.تضمن هذه المرونة إمكانية تخصيص المعدات لتلبية الاحتياجات الفريدة لبيئات البحث والإنتاج المختلفة.
- قوة خضراء محسنة:تُظهر المواد التي تتم معالجتها باستخدام WIP قوة خضراء عالية، مما يسمح بعمليات تلبيد وتصنيع أسرع.وهذا يقلل من وقت الإنتاج ويزيد من الكفاءة الكلية في سير عمل التصنيع.
من خلال الجمع بين هذه المزايا، تبرز المكبس المتوازن الدافئ (WIP) كخيار متفوق لعمليات التصفيح والتكثيف عالية الدقة في صناعات أشباه الموصلات والمكونات الإلكترونية.
FAQ
ما هي المكبس المتساوي الضغط الدافئ؟
ما هو استخدام المكبس المتوازن الدافئ (WIP)؟
ما هي بعض تطبيقات WIP؟
ما هي المكونات الرئيسية لجهاز WIP؟
ما هي تطبيقات المكبس المتساوي الحرارة؟
ما هو الضغط المتساوي على البارد (CIP)؟
الضغط المتساوي الساكن البارد (CIP) هو عملية تستخدم لضغط وتشكيل المساحيق والمواد الأخرى إلى الشكل المطلوب عن طريق الضغط الهيدروستاتيكي في درجة حرارة الغرفة. يتم تنفيذ العملية باستخدام قالب مرن ، عادة ما يكون مصنوعًا من المطاط أو البلاستيك ، ويتم ملؤه بوسط ضغط سائل مثل الماء أو الزيت أو سائل متخصص.
ما هو مبدأ عمل المكبس المتساوي الضغط المتساوي الحرارة؟
ما هي مزايا استخدام المكبس المتساوي الحرارة؟
ما هي مزايا الضغط المتساوي على البارد؟
- قوة خضراء عالية: يصبح تصنيع المواد المضغوطة في حالتها الخضراء أكثر جدوى.
- المواد التي يصعب ضغطها: يمكن إجراء عملية الضغط المتساوي الساكن على المساحيق دون الحاجة إلى الماء أو مواد التشحيم أو المواد الرابطة ، مما يجعلها قابلة للتطبيق على نطاق أوسع من المواد.
- يتحقق الانكماش المتوقع أثناء التلبيد بسبب الضغط العالي والكثافة المنتظمة.
- من الممكن توفير الوقت والتكلفة في المعالجة اللاحقة بسبب القدرة على إنشاء أشكال كبيرة ومعقدة وشبه الشبكة.
- يمكن إنتاج أجزاء كبيرة ذات نسبة عرض إلى ارتفاع ذات كثافة موحدة ، مما يؤدي إلى تحسين الجودة.
- تمكّن القوة الخضراء من المعالجة والمعالجة الفعالة أثناء العملية ، مما يقلل من تكاليف الإنتاج.
ما هي الصحافة الباردة المتوازنة؟
المكبس المتساوي البارد (CIP) عبارة عن آلة تستخدم لضغط وتشكيل المساحيق والمواد الأخرى إلى الشكل المطلوب.
تعمل العملية عن طريق ملء قالب مرن ، عادة ما يكون مصنوعًا من المطاط أو البلاستيك ، بوسط ضغط سائل مثل الماء أو الزيت أو سائل متخصص. ثم يتم وضع هذا القالب في حاوية مغلقة ، ويتم تطبيق ضغط متساوٍ على كل سطح لتحقيق بيئة ذات ضغط مرتفع.
ينتج عن الضغط زيادة في كثافة المنتج ويسمح له بأخذ الشكل المطلوب.
يتم تنفيذ الضغط المتساوي الساكن البارد في درجة حرارة الغرفة ، على عكس الضغط المتساوي الساكن الساخن الذي يتم تنفيذه في درجات حرارة أعلى.
ما هو نطاق درجة حرارة التشغيل لمكبس الضغط الساكن الدافئ؟
مجال تطبيق الصحافة المتوازنة الباردة؟
يستخدم الضغط المتساوي على البارد على نطاق واسع في العديد من التطبيقات ، بما في ذلك دمج مساحيق السيراميك ، وضغط الجرافيت ، والمواد المقاومة للصهر ، والعوازل الكهربائية ، فضلاً عن إنتاج السيراميك الناعم لتطبيقات طب الأسنان والطب.
تعمل هذه التقنية أيضًا على شق طريقها في مجالات جديدة مثل الضغط على أهداف الرش ، وطلاء أجزاء الصمام في المحركات لتقليل التآكل على رؤوس الأسطوانات ، والاتصالات السلكية واللاسلكية ، والإلكترونيات ، والفضاء ، وصناعات السيارات.
ما هي أنواع المواد التي يمكن معالجتها باستخدام مكبس متساوي الحرارة؟
ما هي الأجزاء المستهلكة لمعدات الضغط المتوازنة على البارد؟
الأجزاء المستهلكة للمعدات المتوازنة الباردة هي بشكل رئيسي سدادات مختلفة ، مثل أنواع مختلفة من حلقات الختم ، ولب الصمامات ومقاعد الصمام.
هل تقدمون قوالب ضغط متوازنة على البارد متطابقة؟
نحن نقدم مجموعة متنوعة من أشكال القوالب القياسية للعملاء لتجربة العملية أو التحقق من صحتها. خدمات تصميم القوالب المخصصة متوفرة أيضًا عند الطلب.
