هل الهدف هو الكاثود في عملية التذرية؟ الدور الحاسم للجهد الكهربائي في ترسيب الأغشية الرقيقة

لجميع الأغراض العملية، نعم، هدف التذرية هو الكاثود. الهدف هو المادة المصدر للطلاء، ويُعطى جهدًا كهربائيًا سالبًا قويًا (مما يجعله الكاثود) لجذب الأيونات الموجبة من البلازما. تصطدم هذه الأيونات عالية الطاقة بالهدف، مما يؤدي إلى قذف الذرات التي تترسب بعد ذلك على الركيزة الخاصة بك.

المفهوم الحاسم هو مفهوم الوظيفة، وليس مجرد الاسم. لكي تعمل عملية التذرية، يجب أن تعمل مادة الهدف كقطب سالب (الكاثود) لجذب الأيونات المنشطة التي تقوم بالتذرية. بينما يمكن أن يشير "الكاثود" أحيانًا إلى التجميع الأكبر الذي يحمل الهدف، فإن سطح الهدف هو المكان الذي يحدث فيه العمل الأساسي.

أدوار الكاثود والأنود والهدف

لفهم العملية حقًا، من الضروري فصل الأدوار الكهربائية عن المكونات المادية. غالبًا ما ينشأ الارتباك عندما تُستخدم هذه المصطلحات بالتبادل.

الكاثود: القطب السالب

في أي دائرة كهربائية تيار مستمر، الكاثود هو القطب ذو الجهد السالب. دوره هو جذب الأيونات المشحونة إيجابًا (الكاتيونات) أو إصدار الإلكترونات. في عملية التذرية، دوره الأساسي هو جذب الأيونات الموجبة.

الهدف: المادة المصدر

الهدف هو ببساطة كتلة مادية أو لوحة من المادة التي ترغب في ترسيبها كغشاء رقيق. يمكن أن يكون هذا تيتانيوم، ذهب، ثاني أكسيد السيليكون، أو أي عدد من المواد الأخرى.

ربط الكهربائي بالمادي

لحدوث التذرية، يجب قذف مادة الهدف بأيونات عالية الطاقة. نظرًا لأن هذه الأيونات (عادةً من غاز خامل مثل الأرجون) مشحونة إيجابًا (Ar+)، يجب تسريعها نحو شحنة سالبة.

لذلك، يتم توصيل الهدف عمدًا بالخرج السالب لمصدر الطاقة، مما يجعله يعمل ككاثود لدائرة البلازما. عادةً ما تكون جدران الغرفة أو حامل الركيزة المخصص مؤرضة، وتعمل كأنود (القطب الموجب).

لماذا يمكن أن تكون المصطلحات مربكة

غالبًا ما يأتي التناقض الظاهري في المصطلحات من الفرق بين أنظمة التذرية البسيطة والمعقدة.

في التذرية البسيطة بالتيار المستمر (DC Sputtering)

في أبسط إعداد تذرية ثنائي القطب، غالبًا ما تكون لوحة الهدف نفسها هي الكاثود بأكمله. المصطلحات هي نفسها. إنه مكون واحد مشحون سلبًا وهو مصدر المادة المتذرية.

في التذرية المغناطيسية (Magnetron Sputtering)

تستخدم الأنظمة الحديثة، وخاصة أنظمة التذرية المغناطيسية، تجميعات أكثر تعقيدًا. هنا، غالبًا ما يشير "الكاثود" إلى التجميع المغناطيسي المبرد بالماء بأكمله الذي يتم تثبيته في الغرفة.

ثم يكون "الهدف" هو لوحة المادة المستهلكة التي تقوم بتثبيتها على وجه تجميع الكاثود هذا. في هذا السياق، قد يقول المهندس إن الكاثود "خلف" الهدف، ولكن كهربائيًا، لا يزال سطح الهدف هو الوجه الوظيفي للكاثود.

النتائج الرئيسية لهذا الإعداد

إن فهم أن الهدف هو الكاثود له آثار مباشرة وعملية على عملية التذرية.

تأثير "مسار السباق" (Racetrack Effect)

في التذرية المغناطيسية، تعمل المغناطيسات خلف الهدف على حصر البلازما في منطقة محددة لزيادة كفاءة التذرية. يتسبب هذا في تآكل الهدف بشكل غير متساوٍ بنمط مميز، غالبًا ما يسمى "مسار السباق"، حيث تكون البلازما أكثر كثافة.

تحدي المواد العازلة

نظرًا لأن الهدف يجب أن يحمل شحنة سالبة، فإن التذرية القياسية بالتيار المستمر تعمل فقط مع المواد الموصلة (مثل المعادن). إذا استخدمت هدفًا غير موصل (عازل)، تتراكم الشحنة الموجبة من الأيونات الواصلة على سطحه، مما يعادل الجهد السالب ويوقف عملية التذرية. لهذا السبب، تتطلب المواد العازلة تقنية مختلفة، وهي التذرية بالترددات الراديوية (RF Sputtering).

التذرية غير المقصودة والتلوث

يمكن تذرية أي سطح يحمل جهد الكاثود. إذا لم يكن الهدف بحجم مناسب أو محميًا بشكل صحيح، يمكن أن تبدأ البلازما في تذرية المكونات المعدنية لتجميع الكاثود أو المشابك التي تحمل الهدف. يمكن أن يؤدي ذلك إلى إدخال شوائب في الغشاء الرقيق الخاص بك.

اتخاذ الخيار الصحيح لهدفك

يجب أن يتكيف فهمك لهذا المفهوم مع مهمتك المحددة.

• إذا كان تركيزك الأساسي هو فهم الفيزياء: فكر في الهدف على أنه المكون الذي صُنع ليكون الكاثود. جهده السالب هو المحرك الذي يدفع العملية بأكملها.
• إذا كان تركيزك الأساسي هو تشغيل المعدات: كن دقيقًا في مصطلحاتك. يشير "الهدف" إلى المادة المستهلكة التي تقوم بتغييرها، بينما قد يشير "الكاثود" (أو "المسدس") إلى التجميع الدائم الذي يثبت عليه.
• إذا كان تركيزك الأساسي هو تصميم العملية أو استكشاف الأخطاء وإصلاحها: تذكر أن الخصائص الكهربائية للهدف هي الأهم. تحدد موصلية المادة ما إذا كان يمكنك استخدام التيار المستمر أو يجب استخدام التذرية بالترددات الراديوية.

في النهاية، معرفة أن سطح الهدف يعمل ككاثود كهربائي هو المفتاح لإتقان عملية التذرية واستكشاف الأخطاء وإصلاحها.

جدول الملخص:

المكون	الدور في التذرية	الخلاصة الرئيسية
الهدف	المادة المصدر لطلاء الغشاء الرقيق.	يجب توصيله بشحنة سالبة ليعمل.
الكاثود	القطب السالب الذي يجذب الأيونات الموجبة.	يعمل سطح الهدف ككاثود وظيفي.
الأنود	القطب الموجب (عادة جدران الغرفة).	يكمل الدائرة الكهربائية.
النتيجة	للتذرية بالتيار المستمر، يجب أن تكون مادة الهدف موصلة.	تتطلب المواد غير الموصلة (العازلة) التذرية بالترددات الراديوية.

أتقن عملية التذرية الخاصة بك مع KINTEK

يعد فهم العلاقة المعقدة بين مادة الهدف والكاثود أمرًا أساسيًا لتحقيق أغشية رقيقة عالية الجودة وخالية من التلوث. سواء كنت تعمل بالمعادن الموصلة أو السيراميك العازل، فإن اختيار المعدات والتكوين المناسبين أمر بالغ الأهمية.

تتخصص KINTEK في معدات ومستهلكات المختبرات عالية الأداء، بما في ذلك أهداف التذرية وتجميعات الكاثود، المصممة لتلبية الاحتياجات الدقيقة لمختبرك. يمكن لخبرائنا مساعدتك في تحسين عمليتك، وتجنب التلوث، واختيار تقنية التذرية الصحيحة لموادك المحددة.

اتصل بخبرائنا في الأغشية الرقيقة اليوم لمناقشة متطلبات التذرية الخاصة بك واكتشاف كيف يمكن لحلول KINTEK أن تعزز نتائج البحث والإنتاج لديك.

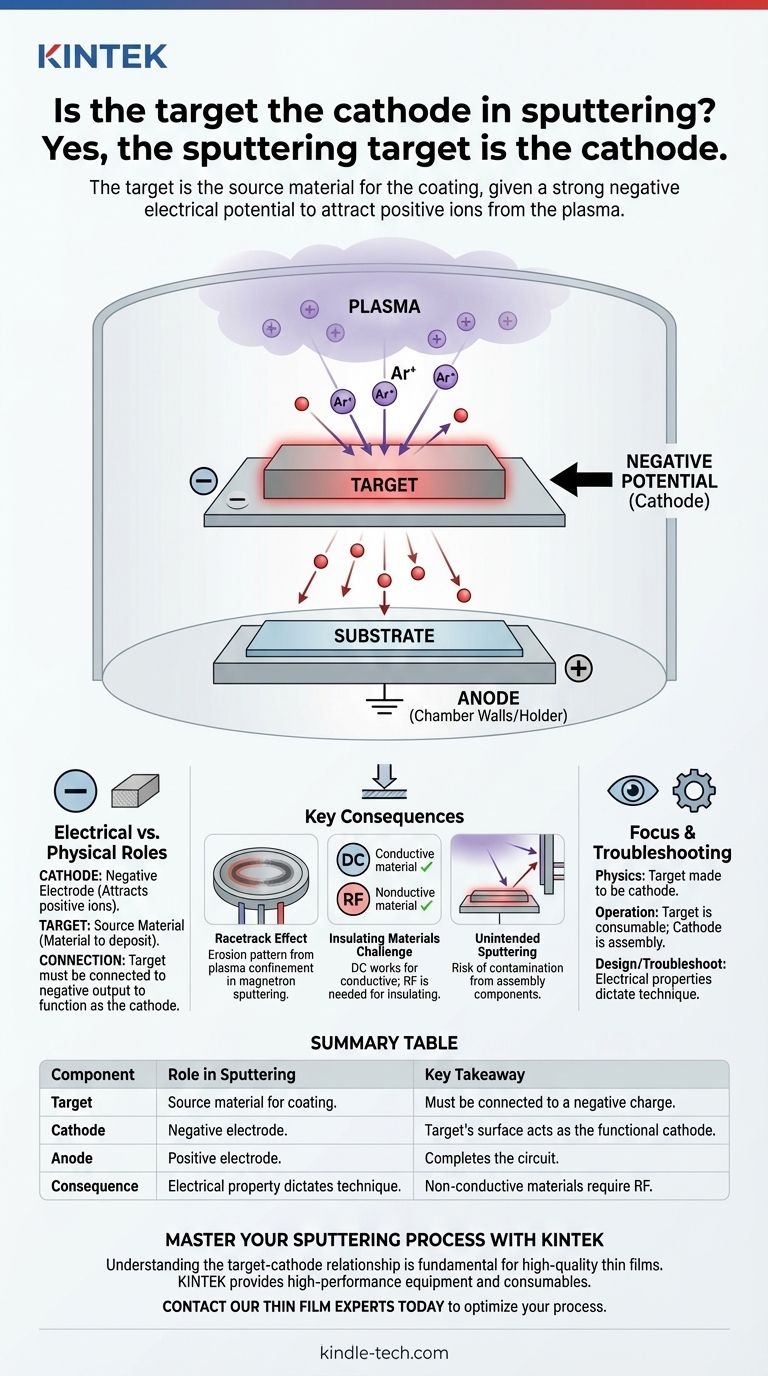

دليل مرئي
