ما هي مزايا القالب ذو الصفيحتين؟ تحقيق تكاليف أقل وإنتاج أبسط

عند تقييم أدوات قولبة الحقن، يمثل القالب ذو الصفيحتين التصميم الأساسي، وميزاته الرئيسية هي بساطته وفعاليته من حيث التكلفة. يؤدي هذا البناء المباشر، الذي يتكون من جانب تجويف وجانب قلب ينفصلان عند خط فصل واحد، إلى انخفاض تكاليف التصنيع والصيانة مقارنة بأنظمة القوالب متعددة الصفائح أو أنظمة الرشاشات الساخنة الأكثر تعقيدًا.

الميزة الأساسية للقالب ذي الصفيحتين هي تصميمه المباشر والبسيط، والذي يقلل من تكاليف الأدوات ويبسط التشغيل. ومع ذلك، فإن هذه البساطة تحد بطبيعتها من خيارات البوابات وتتطلب إخراج الجزء ونظام الرشاش الخاص به معًا، وهو مقايضة حاسمة يجب أن تؤثر على تصميم الجزء الخاص بك.

الأساس: البساطة وفعالية التكلفة

القالب ذو الصفيحتين هو النوع الأكثر شيوعًا من القوالب في قولبة الحقن لسبب وجيه. تصميمه هو أبسط هيكل ممكن يمكن أن ينتج جزءًا.

خط فصل واحد

يتكون القالب ذو الصفيحتين من قسمين رئيسيين، أو صفيحتين: صفيحة التجويف (الجانب A) وصفيحة القلب (الجانب B). ينفصل القالب على طول مستوى واحد، يُعرف باسم خط الفصل، لإخراج الجزء النهائي.

تكاليف أدوات وتصنيع أقل

يتطلب هذا البناء البسيط معالجة أقل تعقيدًا ومكونات أقل من القالب متعدد الصفائح. يترجم هذا مباشرة إلى استثمار أولي أقل ووقت أقصر للتسليم لتصنيع الأدوات.

عبء صيانة مخفض

مع عدد أقل من الأجزاء المتحركة، هناك عدد أقل من نقاط الفشل المحتملة. الصيانة أبسط وأسرع وأقل تكلفة، حيث أن الوصول إلى التجويف والقلب ونظام الإخراج مباشر.

كيف تترجم البساطة إلى كفاءة تشغيلية

تمتد فوائد القالب ذي الصفيحتين إلى ما هو أبعد من التكلفة الأولية وإلى دورة الإنتاج نفسها، خاصة عند مطابقتها مع تصميم الجزء الصحيح.

دورات أسرع وأكثر قوة

الحركة الميكانيكية للقالب ذي الصفيحتين مباشرة: يفتح ويغلق. يمكن أن يؤدي هذا إلى أوقات دورة أقصر حيث توجد حركة مطلوبة أقل (شوط القالب) مقارنة بالقالب ذي الثلاث صفائح الذي يجب أن يفتح عند خطي فصل مختلفين.

مثالي للأجزاء ذات التجويف الواحد والأجزاء الكبيرة

التصميم القوي والبسيط مناسب بشكل استثنائي لإنتاج الأجزاء الكبيرة من تجويف واحد. تتم إدارة القوى داخل القالب بشكل مباشر أكثر، ويمكن للبناء التعامل مع ضغوط التثبيت العالية بفعالية.

فهم المقايضات: البوابات وتصميم الأجزاء

المزايا الأساسية للقالب ذي الصفيحتين هي أيضًا مصدر قيوده الرئيسية. تفرض بساطة التصميم قيودًا محددة على نظام الجزء والرشاش.

القيود على البوابات الحافة

في القالب القياسي ذي الصفيحتين، يجب أن يكون نظام الرشاش الذي يوصل البلاستيك إلى الجزء موجودًا أيضًا على خط الفصل. هذا يعني أن البوابة—نقطة دخول البلاستيك—تكون دائمًا تقريبًا على حافة أو محيط الجزء. قد يترك هذا عيبًا تجميليًا يجب أن يكون مقبولًا للمنتج النهائي.

يتم إخراج الرشاش مع الجزء

عندما يفتح القالب، يتم إخراج الجزء ونظام الرشاش المرفق معًا كوحدة واحدة. يتطلب هذا عملية ثانوية لفصل الجزء عن الرشاش، والتي يمكن القيام بها يدويًا أو من خلال الأتمتة. تضيف هذه الخطوة تكلفة عمالة ويمكن أن تؤثر على وقت الدورة الصافي.

عدم التوافق مع التصاميم ذات البوابات المركزية

إذا كان الجزء يتطلب بوابة في مركزه لتدفق البلاستيك الأمثل والاستقرار الأبعاد (مثل ترس أو غطاء دائري)، فإن القالب القياسي ذي الصفيحتين ليس خيارًا قابلاً للتطبيق. تتطلب هذه التصاميم قالبًا ثلاثي الصفائح أو نظام رشاش ساخن لتوصيل البلاستيك إلى مركز التجويف.

اتخاذ القرار الصحيح لمشروعك

يعد اختيار نوع القالب الصحيح قرارًا حاسمًا يوازن بين متطلبات الجزء وميزانيتك وحجم الإنتاج.

• إذا كان تركيزك الأساسي هو تقليل تكلفة الأدوات الأولية ووقت التسليم: فإن القالب ذو الصفيحتين هو الخيار الافتراضي والأكثر اقتصادية، بشرط أن يكون تصميم الجزء الخاص بك متوافقًا مع البوابات الحافة.
• إذا كنت تنتج جزءًا بسيطًا بكميات كبيرة حيث تكون علامة البوابة على الحافة مقبولة: فإن الطبيعة القوية والكفاءة التشغيلية للقالب ذي الصفيحتين تجعله حلاً موثوقًا للغاية.
• إذا كان الجزء الخاص بك يتطلب بوابة مركزية أو يحتوي على ميزات معقدة تتطلب تحكمًا دقيقًا في التدفق: يجب عليك التفكير في قالب ثلاثي الصفائح أو نظام رشاش ساخن، حيث أن التصميم الأساسي للقالب ذي الصفيحتين لن يلبي متطلبات البوابات الخاصة بك.

من خلال فهم هذه المبادئ الأساسية، يمكنك بثقة اختيار بنية القالب التي تتوافق تمامًا مع تصميم الجزء الخاص بك وميزانيتك وأهداف الإنتاج.

جدول الملخص:

الميزة	الوصف
فعالية التكلفة	انخفاض الاستثمار الأولي وتكاليف التصنيع بسبب التصميم الأبسط.
البساطة والموثوقية	عدد أقل من الأجزاء المتحركة يؤدي إلى صيانة أسهل وعدد أقل من الأعطال المحتملة.
الكفاءة التشغيلية	يمكن أن يؤدي إجراء الفتح/الإغلاق المباشر إلى أوقات دورة أسرع للأجزاء المتوافقة.
مثالي للأجزاء الكبيرة/الواحدة	البناء القوي مناسب تمامًا للأجزاء الكبيرة من تجويف واحد.

هل أنت مستعد لتحسين عملية قولبة الحقن الخاصة بك باستخدام الأدوات المناسبة؟

في KINTEK، نحن متخصصون في توفير حلول قوية وفعالة من حيث التكلفة لاحتياجات مختبرك وإنتاجك. سواء كنت تقيّم قالبًا بسيطًا ذا صفيحتين لمشروع جديد أو تتطلب أنظمة أكثر تعقيدًا، فإن خبرتنا في معدات المختبرات والمواد الاستهلاكية تضمن حصولك على الأداة المناسبة للمهمة.

يمكننا مساعدتك في:

• تقليل تكاليف الأدوات الأولية وتقصير أوقات التسليم.
• تبسيط الصيانة وتحسين موثوقية الإنتاج.
• اختيار نوع القالب المثالي لتصميم الجزء الخاص بك ومتطلبات الحجم.

اتصل بـ KINTEK اليوم لمناقشة كيف يمكن لحلولنا أن تحقق الكفاءة والقيمة لعمليتك!

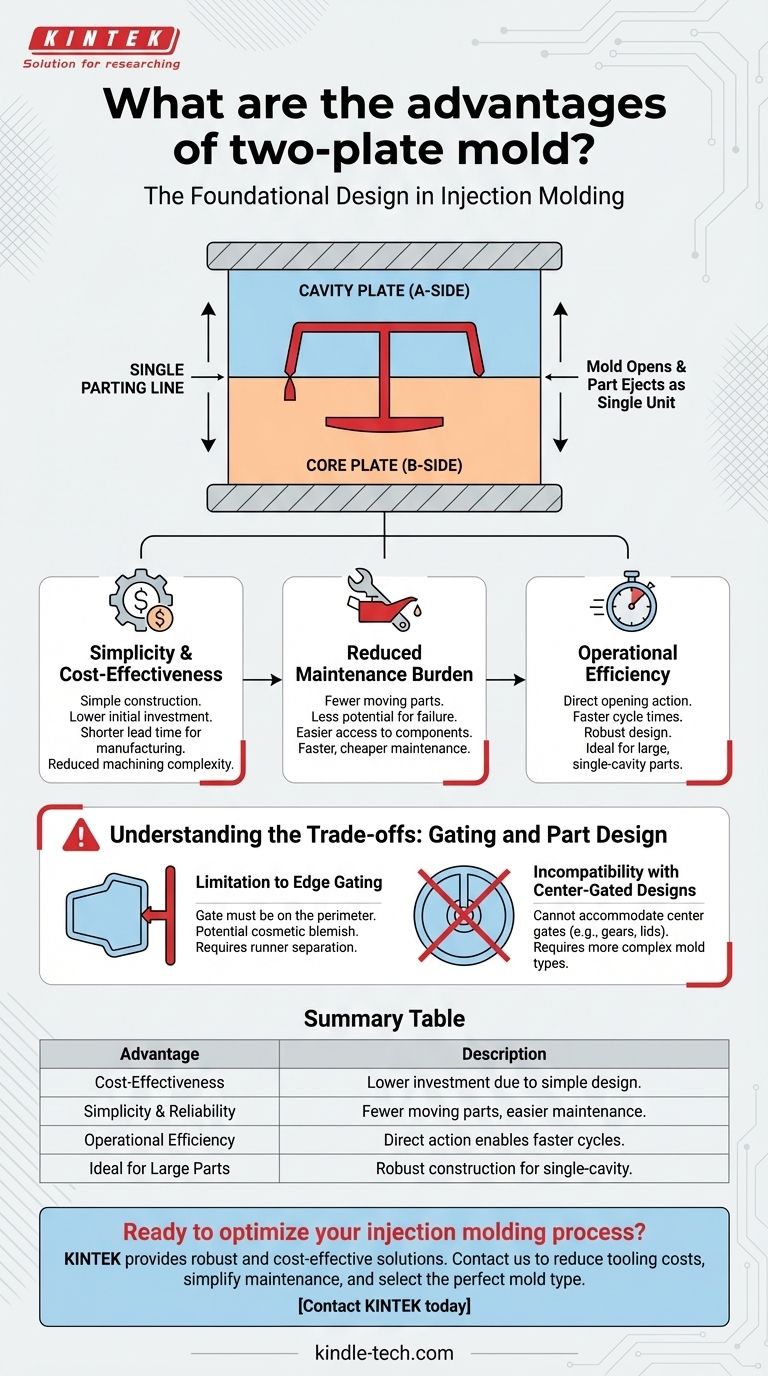

دليل مرئي
