في جوهرها، توجد الخلايا الإلكتروليتية الأكريليكية عادةً في ثلاثة تكوينات أساسية: أحادية الخلية، والخلية المزدوجة (أو من النوع H)، والنوع H الثلاثي. توفر هذه التصميمات أوعية شفافة وموحدة لمجموعة واسعة من التجارب الكهروكيميائية، من التخليق إلى التحليل.
الفرق الحاسم بين أنواع الخلايا ليس تعقيدها، بل قدرتها على فصل التفاعلات الكيميائية التي تحدث عند الأنود والكاثود. يتم تحديد اختيارك للخلية بناءً على ما إذا كان يمكن السماح للمنتجات المتولدة عند كل قطب بالاختلاط.
الأساس: لماذا الأكريليك؟
قبل فحص الأنواع، من المهم فهم سبب كون الأكريليك هو المادة المفضلة لهذه الخلايا المختبرية القياسية.
دور PMMA
يتم تصنيع جسم الخلية من بولي ميثيل ميثاكريلات (PMMA)، المعروف باسم الأكريليك. تم اختيار هذه المادة لمجموعة محددة من الخصائص المفيدة للغاية.
شفافيتها العالية أمر بالغ الأهمية، مما يسمح بالمراقبة البصرية المباشرة للعمليات مثل تطور الغاز، أو تغيرات اللون، أو تكون الرواسب عند الأقطاب الكهربائية.
علاوة على ذلك، فإن PMMA خفيف الوزن، ومتين، وسهل التشغيل الآلي، مما يسمح بالبناء الدقيق ودمج المنافذ للأقطاب الكهربائية وخطوط الغاز وأخذ العينات. كما أن مقاومته للتدهور الناتج عن الأشعة فوق البنفسجية تضمن عمرًا تشغيليًا طويلاً دون اصفرار.
تحليل معماري الخلايا الشائعة
تم تصميم كل نوع من الخلايا لحل مشكلة تجريبية محددة. التمييز الأساسي هو فصل الحجرات التي تحتوي على الأنود والكاثود.
الخلية الواحدة
هذا هو أبسط تكوين، ويتكون من حجرة واحدة تحتوي على الإلكتروليت والأنود والكاثود. إنها في الأساس دورق أو خزان غير مقسم.
يستخدم هذا التصميم عندما تكون المنتجات المتكونة عند كلا القطبين مستقرة أو مرغوبة أو لا تتداخل مع بعضها البعض. وهو شائع للطلاء الكهربائي الأساسي أو التحليل الكهربائي البسيط حيث يكون الخلط مقبولاً.
الخلية المزدوجة (النوع H)
تعتبر خلية النوع H هي الخلية المقسمة الأكثر شيوعًا. تتكون من حجرتين عموديتين منفصلتين متصلتين بأنبوب أو منفذ أفقي.
تم تصميم هذا المنفذ المتصل ليحمل غشاء تبادل أيوني أو جسر ملحي. والغرض منه هو فصل الأنوليت (المحلول حول الأنود) ماديًا عن الكاثوليت (المحلول حول الكاثود).
هذا الفصل أمر بالغ الأهمية للتجارب التي قد يتم فيها استهلاك المنتج الناتج عن أحد الأقطاب أو يتفاعل بشكل غير مرغوب فيه عند القطب الآخر. يمنع التفاعلات الجانبية ويسمح بدراسة أنصاف التفاعلات المعزولة.
النوع H الثلاثي
خلية النوع H الثلاثي هي نسخة متقدمة من النوع H، حيث تقدم حجرة ثالثة مركزية بين حجرات الأنود والكاثود.
تستخدم هذه الحجرة المركزية غالبًا لإيواء قطب مرجعي في بيئة محكمة، معزولة تمامًا عن الأنواع الكيميائية المتولدة عند أقطاب العمل والقطب المقابل.
يوفر استخدام هذا التكوين مرجعًا محتملاً مستقرًا للغاية، وهو أمر بالغ الأهمية للقياسات الكهروكيميائية الحساسة جدًا أو الدقيقة مثل الفولتامترية الدورية أو مطيافية المعاوقة الكهروكيميائية.
فهم المفاضلات
يعد اختيار الخلية توازنًا بين الاحتياجات التجريبية والقيود العملية.
الفصل مقابل البساطة
المفاضلة الأساسية هي البساطة مقابل التحكم. الخلية الواحدة سهلة الإعداد والتنظيف، ولكنها لا توفر أي تحكم في خلط المنتج. توفر خلية النوع H فصلًا حاسمًا ولكنها تضيف تعقيدًا ومقاومة أيونية من الغشاء.
توافق المواد
بينما PMMA قوي، إلا أنه ليس خاملًا عالميًا. يمكن أن يتأثر ببعض المذيبات العضوية. تحقق دائمًا من توافق الإلكتروليت ونظام المذيبات المختارين مع الأكريليك لمنع تلف الخلية وتلوث تجربتك.
التكلفة والتخصيص
الخلايا الواحدة هي الأقل تكلفة عادةً. خلايا النوع H والنوع H الثلاثي أكثر تعقيدًا في التصنيع وبالتالي تكلفتها أعلى. ومع ذلك، فإن سهولة معالجة PMMA تعني أن التصميمات المخصصة لهندسة الأقطاب الكهربائية المحددة أو متطلبات المنافذ غالبًا ما تكون ممكنة.
اتخاذ القرار الصحيح لتجربتك
يملي هدفك التجريبي بنية الخلية الصحيحة.
- إذا كان تركيزك الأساسي هو الترسيب الكهربائي البسيط أو التخليق حيث يمكن خلط المنتجات: توفر الخلية الواحدة الحل الأبسط والأكثر فعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو منع تداخل المنتجات أو دراسة تفاعلات الأقطاب المعزولة: خلية النوع H هي الخيار القياسي لفصل الأنوليت والكاثوليت.
- إذا كان تركيزك الأساسي هو القياس التحليلي عالي الدقة الذي يتطلب جهدًا مستقرًا: توفر خلية النوع H الثلاثي العزل الضروري لقطب مرجعي.
في النهاية، يعد اختيار بنية الخلية الصحيحة هو الخطوة الأولى نحو توليد بيانات كهروكيميائية موثوقة وذات مغزى.
جدول الملخص:
| نوع الخلية | الميزة الرئيسية | حالة الاستخدام الأساسية |
|---|---|---|
| خلية واحدة | حجرة واحدة غير مقسمة | الترسيب الكهربائي البسيط أو التخليق حيث يكون خلط المنتج مقبولاً |
| خلية مزدوجة (النوع H) | حجرتان مفصولتان بغشاء | منع تداخل المنتجات؛ دراسة أنصاف التفاعلات المعزولة |
| النوع H الثلاثي | ثلاث حجرات مع حجرة مرجعية مركزية | قياسات تحليلية عالية الدقة تتطلب مرجع جهد مستقر |
هل أنت مستعد لتعزيز قدرات مختبرك الكهروكيميائية؟
يعد اختيار الخلية الإلكتروليتية الأكريليكية المناسبة أمرًا بالغ الأهمية لتحقيق نتائج دقيقة وموثوقة. يتخصص فريق الخبراء في KINTEK في توفير معدات مختبرية عالية الجودة، بما في ذلك مجموعة كاملة من الخلايا الإلكتروليتية الأكريليكية والمواد الاستهلاكية المصممة خصيصًا لتلبية احتياجاتك البحثية المحددة.
نحن نتفهم الفروق الدقيقة في التجارب الكهروكيميائية ويمكننا مساعدتك في اختيار تصميم الخلية المثالي—سواء كنت بحاجة إلى بساطة الخلية الواحدة أو دقة تكوين النوع H الثلاثي.
دعنا نساعدك في تحسين عمليتك. اتصل بـ KINTEK اليوم للحصول على استشارة واكتشف الفرق الذي يمكن أن تحدثه المعدات المناسبة.

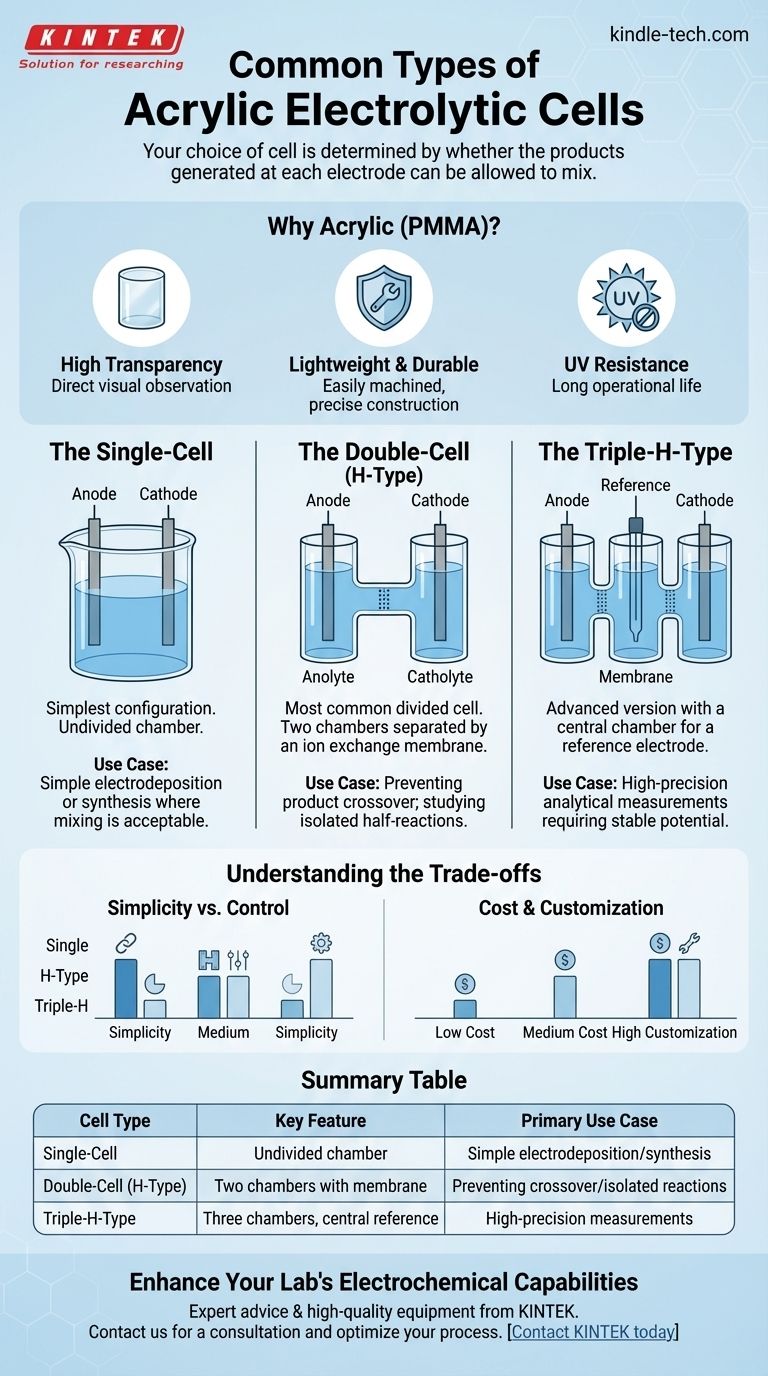

دليل مرئي
