في جوهرها، تتكون آلة المكبس الهيدروليكي من هيكل رئيسي، ونظام طاقة، ونظام تحكم هيدروليكي. تعمل هذه المجموعات الثلاث من المكونات بتناغم، مستخدمةً سائلًا مضغوطًا وغير قابل للانضغاط لتوليد قوة ميكانيكية هائلة وفقًا لمبدأ باسكال.
يعتمد التصميم الأساسي للمكبس الهيدروليكي على استخدام وحدة طاقة لضغط السائل، والذي يتم توجيهه بعد ذلك بواسطة صمامات التحكم إلى أسطوانة هيدروليكية. الفرق في الحجم بين أسطوانات الإدخال (المكبس) والإخراج (الكباس) هو ما يضاعف القوة الأولية، مما يخلق قوة المكبس.
المكونات الهيكلية الأساسية
يوفر هيكل المكبس الأساس والمقاومة اللازمين للنظام الهيدروليكي لأداء العمل. إنه هيكل الآلة.
الهيكل الرئيسي
إن الهيكل الرئيسي هو الهيكل الأساسي الذي يجمع جميع المكونات الأخرى معًا. تعد قوته وصلابته أمرًا بالغ الأهمية، حيث يجب أن يتحمل القوى الهائلة الناتجة عن النظام الهيدروليكي دون تشوه.
السرير أو المسند
الـ سرير (ويسمى أيضًا المسند أو الطاولة) هو السطح المسطح والثابت الذي يدعم المادة أو قطعة العمل التي يتم ضغطها. يتم تثبيته على الهيكل الرئيسي ويعمل كالسندان الذي يطبق الكباس القوة عليه.
نظام توليد القوة
هذا هو قلب الآلة، المسؤول عن إنشاء القوة ومضاعفتها وتطبيقها. هنا يتم تطبيق المبادئ الهيدروليكية عمليًا.
الأسطوانات الهيدروليكية (الكباس والمكبس)
يستخدم المكبس الهيدروليكي نظامًا من الأسطوانات المتصلة. غالبًا ما تسمى الأسطوانة الأصغر المكبس، حيث يتم تطبيق القوة الأولية على السائل.
ثم يؤثر هذا السائل المضغوط على الأسطوانة الأكبر بكثير، والمعروفة باسم الكباس. نظرًا لأن الضغط متساوٍ في جميع أنحاء السائل، فإن المساحة السطحية الأكبر للكباس تضاعف القوة الأولية بشكل كبير.
وحدة الطاقة
إن وحدة الطاقة هي عضلة المكبس. تتكون عادةً من محرك كهربائي متصل بمضخة هيدروليكية. تسحب المضخة السائل الهيدروليكي من الخزان وتضغطه، مما يوفر التدفق اللازم لتشغيل الأسطوانات.
السائل الهيدروليكي
هذا هو السائل غير القابل للانضغاط (عادة زيت متخصص) الذي ينقل الطاقة عبر النظام. وظيفته الأساسية هي نقل الضغط من المضخة إلى أسطوانة الكباس دون فقدان الحجم.
نظام التحكم
يعمل نظام التحكم كالدماغ، حيث يوجه الطاقة المولدة بواسطة النظام الهيدروليكي لأداء عمل دقيق.
صمامات التحكم الاتجاهية
تعد صمامات التحكم حاسمة لإدارة تشغيل المكبس. فهي توجه تدفق السائل الهيدروليكي عالي الضغط إما لتمديد الكباس أو سحبه، مما يسمح للمشغل بالتحكم في حركة الآلة بدقة.
فهم المفاضلات
مجرد معرفة المكونات لا يكفي؛ فهم تفاعلها وقيودها المتأصلة هو مفتاح التشغيل الفعال.
القوة مقابل السرعة
هناك مفاضلة متأصلة بين القوة التي يمكن أن يولدها المكبس والسرعة التي يعمل بها. يخلق الكباس الأكبر حمولة أكبر ولكنه يتطلب حجمًا أكبر من السائل للتحرك، مما يؤدي غالبًا إلى أوقات دورة أبطأ ما لم يتم إقرانه بوحدة طاقة ذات إنتاج عالٍ جدًا.
تعقيد النظام وصيانته
المكبس البسيط ذو أدوات التحكم اليدوية الأساسية سهل الصيانة ولكنه يوفر دقة محدودة. على العكس من ذلك، يوفر المكبس ذو الصمامات التناسبية المتطورة وأدوات التحكم الإلكترونية دقة عالية ولكنه يتطلب صيانة واستكشاف أخطاء أكثر تخصصًا.
حالة السائل أمر بالغ الأهمية
السائل الهيدروليكي هو شريان الحياة للنظام. يمكن أن يتسبب التلوث بالأوساخ أو الماء في تآكل مبكر للمضخات، وانسداد الصمامات، ويؤدي إلى فشل الأختام، مما يقلل بشكل كبير من أداء الآلة وعمرها الافتراضي. الترشيح المنتظم وتحليل السوائل أمران لا غنى عنهما.
مطابقة المكونات لتطبيقك
يحدد التكوين المحدد لهذه المكونات قدرات المكبس. ضع في اعتبارك هدفك الأساسي عند تقييم الآلة.
- إذا كان تركيزك الأساسي هو الحمولة العالية: فأنت بحاجة إلى آلة ذات إطار قوي بشكل استثنائي واسطوانة كباس ذات قطر كبير.
- إذا كان تركيزك الأساسي هو الدورات عالية السرعة: يجب أن تعطي الأولوية لنظام مزود بوحدة طاقة هيدروليكية عالية التدفق وصمامات تحكم اتجاهية سريعة المفعول.
- إذا كان تركيزك الأساسي هو التحكم الدقيق: ابحث عن مكبس مزود بصمامات مؤازرة أو تناسبية متقدمة ونظام تحكم متطور لضبط القوة والسرعة والموضع بدقة.
من خلال فهم كيفية عمل هذه المكونات الأساسية وتفاعلها، يمكنك تشغيل وصيانة واختيار المكبس الهيدروليكي المناسب لأي مهمة بشكل أكثر فعالية.
جدول الملخص:
| مجموعة المكونات | الأجزاء الرئيسية | الوظيفة الأساسية |
|---|---|---|
| الإطار الهيكلي | الهيكل الرئيسي، السرير/المسند | يوفر الأساس ويتحمل القوة |
| توليد القوة | الأسطوانات الهيدروليكية (الكباس/المكبس)، وحدة الطاقة، السائل الهيدروليكي | يولد ويضاعف القوة الميكانيكية |
| نظام التحكم | صمامات التحكم الاتجاهية | يوجه تدفق السائل للتشغيل الدقيق |
هل تحتاج إلى مكبس هيدروليكي موثوق به لمختبرك أو خط إنتاجك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك المكابس الهيدروليكية المصممة للدقة والمتانة والكفاءة. سواء كنت تحتاج إلى حمولة عالية، أو دورات سريعة، أو تحكم دقيق، فإن حلولنا مصممة لتلبية احتياجاتك الخاصة. اتصل بنا اليوم لمناقشة كيف يمكن لمعداتنا أن تعزز عملياتك!

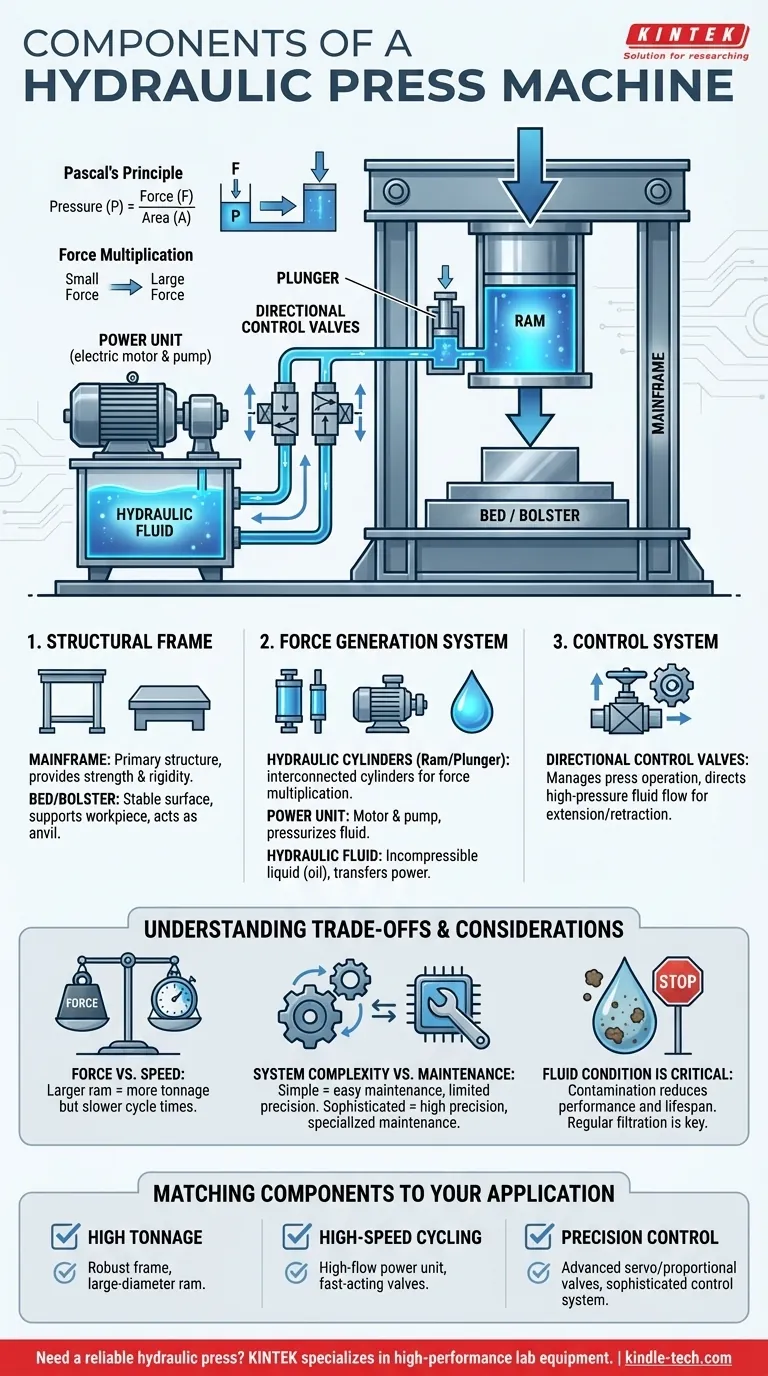

دليل مرئي
