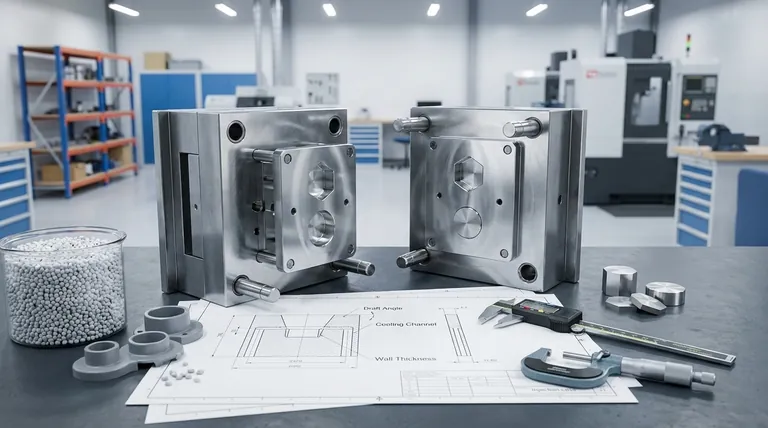

ما هي الاعتبارات لتصميم القالب؟ التحسين للجودة والسرعة والتكلفة

في جوهره، تصميم القالب هو تخصص متعدد الأوجه يحول تصميم المنتج إلى عملية تصنيع قابلة للتكرار وعالية الجودة. تتضمن الاعتبارات الأساسية توازنًا دقيقًا بين هندسة الجزء النهائي، وخصائص المادة البلاستيكية المختارة، والمتطلبات الميكانيكية لآلة التشكيل بالحقن. يعتمد النجاح على التحسين لجودة الجزء، وسرعة الإنتاج، والفعالية الشاملة من حيث التكلفة.

من المفاهيم الخاطئة الشائعة أن القالب هو مجرد تجويف سلبي للجزء. في الواقع، القالب المصمم جيدًا هو آلة معقدة بحد ذاتها، حيث يؤثر كل خيار تصميمي بشكل مباشر على كفاءة الإنتاج، وجودة الجزء النهائي، وربحية المشروع.

تصميم الجزء: أساس القالب

يعد تصميم الجزء نفسه أهم مدخل لعملية تصميم القالب. تصحيح تصميم الجزء أرخص بكثير من تعديل قالب فولاذي جاهز.

سمك الجدار

سمك الجدار الموحد أمر بالغ الأهمية. يتسبب السمك غير المتناسق في تبريد غير متساوٍ، مما يؤدي إلى التواء الجزء، وعلامات الانكماش، والإجهادات الداخلية. الهدف هو تصميم أجزاء بأكثر سمك ممكن اتساقًا.

زوايا السحب (Draft Angles)

زاوية السحب هي انحدار طفيف يطبق على الجدران الرأسية للجزء. بدونها، سيحتك الجزء بسطح القالب أثناء الإخراج، مما يتسبب في عيوب تجميلية وربما يعلق. حتى درجة واحدة من السحب تحدث فرقًا كبيرًا.

النتوءات السفلية (Undercuts) والميزات المعقدة

النتوء السفلي هو ميزة تمنع إخراج الجزء مباشرة من القالب. تتطلب هذه الميزات آليات مثل الإجراءات الجانبية (side-actions) أو الرافعات (lifters)، مما يزيد بشكل كبير من تعقيد القالب وتكلفته ومتطلبات صيانته.

نصف الأقطار (Radii) والفواصل (Fillets)

تخلق الزوايا الداخلية الحادة تركيزات إجهاد في الجزء وتعيق تدفق البلاستيك المنصهر. إضافة نصف أقطار سخية (زوايا مستديرة) يقوي الجزء، ويحسن تدفق المواد، ويجعل القالب أسهل في التصنيع.

اختيار المواد: محدد التصميم

تحدد الراتنجات البلاستيكية المحددة المختارة للجزء جوانب أساسية من بناء القالب. القالب المصمم لنوع واحد من البلاستيك لن يعمل بشكل صحيح مع نوع آخر.

معدل الانكماش

ينكمش كل بلاستيك أثناء تبريده من الحالة المنصهرة إلى الحالة الصلبة. يجب أن يتم تصنيع تجويف القالب أكبر من أبعاد الجزء النهائي للتعويض عن ذلك. لكل مادة معدل انكماش فريد وغالبًا ما يكون غير منتظم يجب على المصمم حسابه بدقة.

خصائص التدفق

تحدد لزوجة المادة مدى سهولة تدفقها عبر القالب. قد تتطلب المواد عالية اللزوجة بوابات أكبر، وممرات أوسع، وضغوط حقن أعلى لملء التجويف بالكامل قبل التصلب.

إطلاق الغازات والتهوية

تطلق بعض المواد، مثل PVC، غازات أكالة أثناء التشكيل. يتطلب هذا بناء القالب من الفولاذ المقاوم للتآكل ودمج تهوية كافية. الفتحات هي قنوات صغيرة تسمح للهواء والغاز المحبوس بالهروب من التجويف، مما يمنع عيوبًا مثل اللقطات القصيرة أو علامات الحرق.

تشريح قلب القالب

بالإضافة إلى تجويف الجزء، فإن القالب عبارة عن مجموعة من الأنظمة التي تعمل بالتنسيق لإنتاج جزء نهائي.

نظام البوابة والممر (Gating and Runner System)

الممر هو القناة التي تنقل البلاستيك المنصهر من فوهة آلة التشكيل إلى تجويف الجزء. البوابة هي نقطة الدخول المحددة إلى التجويف. يعد موقع وحجم البوابة أمرًا بالغ الأهمية للتحكم في كيفية ملء الجزء، وتقليل العيوب التجميلية، وضمان السلامة الهيكلية.

نظام الإخراج

يدفع هذا النظام الجزء النهائي خارج القالب بعد أن يبرد. يتم ذلك عادةً باستخدام دبابيس الإخراج، والتي يمكن أن تترك علامات دائرية صغيرة على الجزء. يجب مراعاة وضع هذه الدبابيس بعناية لتؤثر على مناطق قوية وغير تجميلية من الجزء.

نظام التبريد

يمثل التبريد غالبية وقت دورة التشكيل بالحقن. يتم حفر قنوات التبريد في جميع أنحاء القالب، ويتم تدوير سائل (عادة الماء) للتحكم في درجة حرارة الفولاذ. يضمن تصميم التبريد الفعال تصلب الجزء بسرعة وبشكل موحد، مما يقلل من وقت الدورة ويمنع الالتواء.

فهم المفاضلات

يتضمن كل قرار في تصميم القالب الموازنة بين الأولويات المتنافسة. نادرًا ما يكون هناك حل "أفضل" واحد.

مادة الأدوات: الفولاذ مقابل الألومنيوم

قوالب الفولاذ المقوى متينة ويمكن أن تستمر لملايين الدورات، مما يجعلها مثالية للإنتاج الضخم. ومع ذلك، فهي باهظة الثمن وتستغرق وقتًا طويلاً في التصنيع. قوالب الألومنيوم أرخص وأسرع في الإنشاء ولكنها تتآكل بسرعة، مما يجعلها مناسبة فقط للنماذج الأولية أو الإنتاج بكميات قليلة جدًا.

عدد التجاويف

ينتج قالب التجويف الواحد جزءًا واحدًا لكل دورة، مما يحافظ على بساطة الأداة وتكلفتها المنخفضة. ينتج قالب متعدد التجاويف أجزاء متعددة لكل دورة، مما يقلل من تكلفة الجزء الواحد ولكنه يزيد بشكل كبير من الاستثمار الأولي في الأدوات والتعقيد.

الممر البارد مقابل الممر الساخن

الممر البارد هو قناة بسيطة من البلاستيك تتصلب مع الجزء ويجب قصها وإما التخلص منها أو إعادة تدويرها. الممر الساخن هو نظام داخلي ساخن يحافظ على البلاستيك منصهرًا حتى البوابة، مما يلغي نفايات الممر وغالبًا ما يقلل من وقت الدورة، ولكن بتكلفة أولية وتعقيد أعلى بكثير.

مواءمة تصميم القالب مع أهداف مشروعك

يجب أن يكون اختيارك لاعتبارات تصميم القالب مدفوعًا مباشرة بهدفك النهائي.

إذا كان تركيزك الأساسي هو النماذج الأولية السريعة أو الإنتاج بكميات قليلة: اختر قالبًا من الألومنيوم بتجويف واحد مع ممر بارد بسيط وميزات يدوية لتقليل الاستثمار الأولي.
إذا كان تركيزك الأساسي هو الإنتاج الضخم بكميات كبيرة: استثمر في قالب فولاذي مقوى متعدد التجاويف مع نظام تبريد محسن وممر ساخن لتحقيق أقل وقت دورة وتكلفة جزء ممكنة.
إذا كان تركيزك الأساسي هو الجودة القصوى للجزء والتفاوتات الضيقة: أعط الأولوية لهيكل قالب قوي، ومواقع بوابات استراتيجية، وتبريد متوافق لضمان الاستقرار الأبعاد ومستحضرات التجميل المثالية.

القالب المصمم جيدًا هو أصل يدفع أرباحًا في الجودة والسرعة والربحية طوال عمر المنتج.

ما هي الاعتبارات لتصميم القالب؟ التحسين للجودة والسرعة والتكلفة

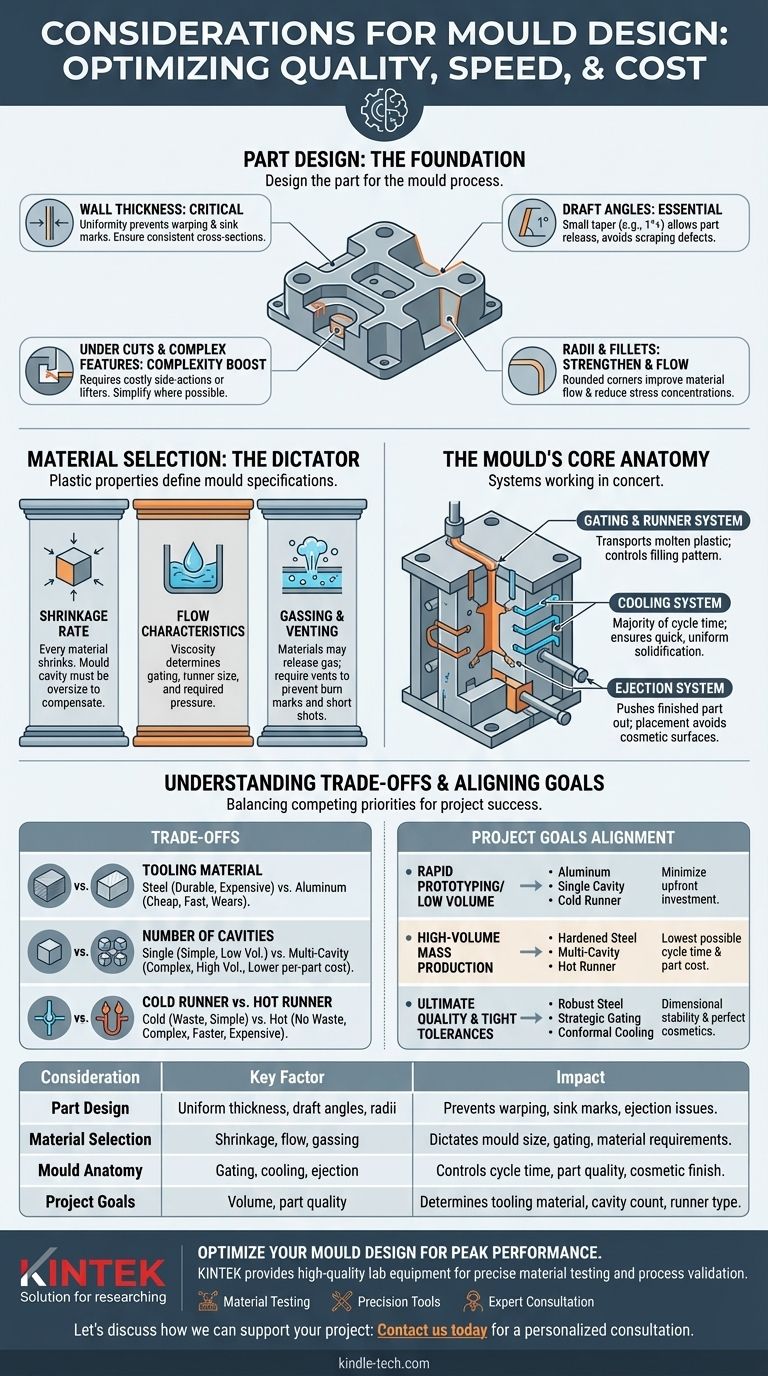

جدول الملخص:

الاعتبار	العامل الرئيسي	التأثير
تصميم الجزء	سمك الجدار الموحد، زوايا السحب، نصف الأقطار	يمنع الالتواء، علامات الانكماش، ومشاكل الإخراج
اختيار المواد	معدل الانكماش، خصائص التدفق، إطلاق الغازات	يحدد حجم القالب، نظام البوابة، ومتطلبات المواد
تشريح القالب	أنظمة البوابة، التبريد، والإخراج	يتحكم في وقت الدورة، جودة الجزء، واللمسة النهائية الجمالية
أهداف المشروع	الحجم (نموذج أولي مقابل إنتاج ضخم)، جودة الجزء	يحدد مادة الأدوات، عدد التجاويف، ونوع الممر
