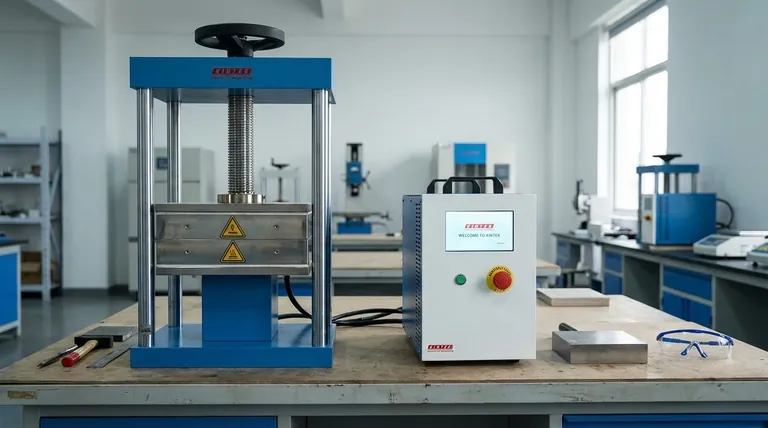

ما هي الأجزاء الرئيسية لآلة المكابس الهيدروليكية؟ دليل إلى الأنظمة الأساسية

في الأساس، يعمل المكبس الهيدروليكي باستخدام ثلاث مجموعات رئيسية من المكونات: الهيكل الرئيسي الذي يوفر البنية، ونظام طاقة يولد الضغط الهيدروليكي، ونظام تحكم يوجه تطبيق هذا الضغط. تعمل هذه العناصر بتناغم لتحويل ضغط السائل الهيدروليكي إلى قوة ميكانيكية هائلة لتشكيل المواد أو ضغطها أو تجميعها.

يُفهم المكبس الهيدروليكي على أنه نظام متكامل وليس مجرد آلة واحدة. يوجد إطار هيكلي يثبت قطعة العمل، ووحدة طاقة تنشئ سائلاً عالي الضغط، ونظام تحكم يوجه هذه القوة بدقة لأداء العمل.

الهيكل الرئيسي: البنية وتطبيق القوة

يتكون الهيكل الرئيسي من المكونات الكبيرة والثقيلة التي توفر القوة المادية للآلة وتطبق القوة على قطعة العمل.

الإطار

الإطار هو الهيكل الأساسي للمكبس. يتم تصميمه لتحمل القوى الهائلة المتولدة أثناء التشغيل دون أن ينثني أو يفشل، مما يضمن الدقة والسلامة.

القاعدة واللوحة الداعمة

القاعدة هي سطح العمل الثابت الذي توضع عليه القالب السفلي أو قطعة العمل. غالبًا ما تكون مزودة بـ لوحة داعمة (Bolster plate)، وهي لوحة سميكة وقابلة للإزالة تحمي القاعدة وتوفر سطحًا لتركيب الأدوات.

الأسطوانة الهيدروليكية والكباس (Ram)

الأسطوانة الهيدروليكية هي أنبوب محكم يحتوي على مكبس. الكباس (Ram) هو العمود الأسطواني الصلب المتصل بهذا المكبس والذي يمتد خارج الأسطوانة للضغط على قطعة العمل. عندما يتم ضخ سائل عالي الضغط في الأسطوانة، فإنه يدفع المكبس والكباس للأسفل بقوة هائلة.

نظام الطاقة: قلب الآلة

نظام الطاقة، الذي غالبًا ما يكون تجميعة قائمة بذاتها تسمى وحدة الطاقة الهيدروليكية (HPU)، مسؤول عن إنشاء وتوصيل السائل عالي الضغط الذي يحرك الكباس.

المضخة والمحرك

يقوم محرك كهربائي بتشغيل مضخة هيدروليكية. وظيفة المضخة ليست توليد الضغط بحد ذاتها، بل توليد تدفق للسائل الهيدروليكي. يتراكم الضغط عندما يواجه هذا التدفق مقاومة، مثل قطعة العمل الموجودة في المكبس.

الخزان والسائل

الخزان هو وعاء يحتفظ بإمداد السائل الهيدروليكي (عادةً زيت متخصص). كما أنه يساعد على تبريد السائل ويسمح للملوثات بالترسب قبل سحب السائل مرة أخرى إلى المضخة.

نظام التحكم: توجيه الطاقة

نظام التحكم هو عقل المكبس. يدير تدفق وضغط واتجاه السائل الهيدروليكي للتحكم في حركة الكباس وسرعته وقوته.

صمامات التحكم الاتجاهي

تعتبر الصمامات الجزء الأكثر أهمية في نظام التحكم. تعمل كمفاتيح وبوابات، تفتح وتغلق لتوجيه تدفق السائل الهيدروليكي لتمديد الأسطوانة أو سحبها، أو لتثبيتها في موضع معين.

ضوابط المشغل والكهربائيات

يشمل ذلك الأزرار وشاشات اللمس (PLCs) والمنطق الكهربائي الذي يسمح للمشغل ببدء دورة المكبس وإدارتها. تسمح الضوابط الحديثة بالتنظيم الدقيق لسرعة الكباس وموضعه والحمولة المطبقة (بالطن).

فهم المفاضلات: البساطة مقابل التحكم

المكونات الأساسية للمكبس الهيدروليكي بسيطة ميكانيكيًا، وهو ما يمثل ميزة رئيسية للموثوقية والقوة. ومع ذلك، فإن هذه البساطة تقدم مفاضلة أساسية.

المكبس الأساسي ذو الضوابط البسيطة يوفر قوة هائلة ولكنه قد يفتقر إلى التحكم الدقيق اللازم للعمليات الدقيقة أو المعقدة. يتطلب تحقيق دقة عالية نظام تحكم أكثر تطوراً وتكلفة مع صمامات تناسبية ومستشعرات متقدمة.

علاوة على ذلك، فإن السائل الهيدروليكي نفسه مكون حاسم يتطلب اهتمامًا. يمكن أن يؤدي تلوث السائل أو تدهوره إلى تآكل سريع للمضخة والصمامات، مما يؤدي إلى فقدان الأداء والفشل في نهاية المطاف. صيانة السائل المناسبة ليست قابلة للتفاوض لضمان طول عمر الآلة.

اتخاذ الخيار الصحيح لهدفك

إن فهم هذه الأنظمة يسمح لك بالتركيز على الجوانب الأكثر صلة بعملك.

• إذا كان تركيزك الأساسي هو التشغيل الأساسي: ركز على كيفية إرسال المضخة للسائل إلى الأسطوانة، مما يؤدي إلى تمدد الكباس وتطبيق القوة.
• إذا كان تركيزك الأساسي هو الصيانة: انتبه جيدًا لحالة السائل الهيدروليكي، وتحقق من وجود تسريبات حول موانع تسرب الأسطوانة، واستمع إلى الضوضاء غير العادية من المضخة.
• إذا كان تركيزك الأساسي هو شراء مكبس: قم بتقييم مدى صلابة الإطار لضمان المتانة ومدى تطور نظام التحكم للدقة والقابلية للتكرار.

من خلال فهم كيفية ترابط هذه الأنظمة الأساسية، يمكنك تشغيل أو صيانة أو تقييم أي مكبس هيدروليكي بفعالية.

جدول ملخص:

مجموعة المكونات	الأجزاء الرئيسية	الوظيفة الأساسية
الهيكل الرئيسي	الإطار، القاعدة/اللوحة الداعمة، الأسطوانة والكباس	توفير البنية وتطبيق القوة على قطعة العمل
نظام الطاقة	المضخة، المحرك، الخزان، السائل الهيدروليكي	توليد وتوصيل السائل الهيدروليكي عالي الضغط
نظام التحكم	الصمامات الاتجاهية، ضوابط المشغل (PLC)	توجيه تدفق وضغط وحركة الكباس
