في أبسط مستوياته، يتكون القالب من نصفين أساسيين: القلب (Core) والتجويف (Cavity). عند تجميعهما معًا، يشكل هذان النصفان مساحة سالبة تشكّل المادة المنصهرة إلى جزء نهائي. عادةً ما يشكل نصف التجويف السطح الخارجي الجمالي للمكون (الجانب "أ")، بينما يشكل نصف القلب الميزات الهيكلية الداخلية (الجانب "ب").
في حين أن القالب يبدو كأداة بسيطة من جزأين، إلا أن تصميمه يمثل توازنًا معقدًا بين الشكل والوظيفة. إن فهم كيفية تفاعل القلب والتجويف وأنظمتهما الداعمة هو المفتاح لتصميم أجزاء ليست فقط جذابة من الناحية الجمالية ولكن أيضًا قابلة للتصنيع وقوية.

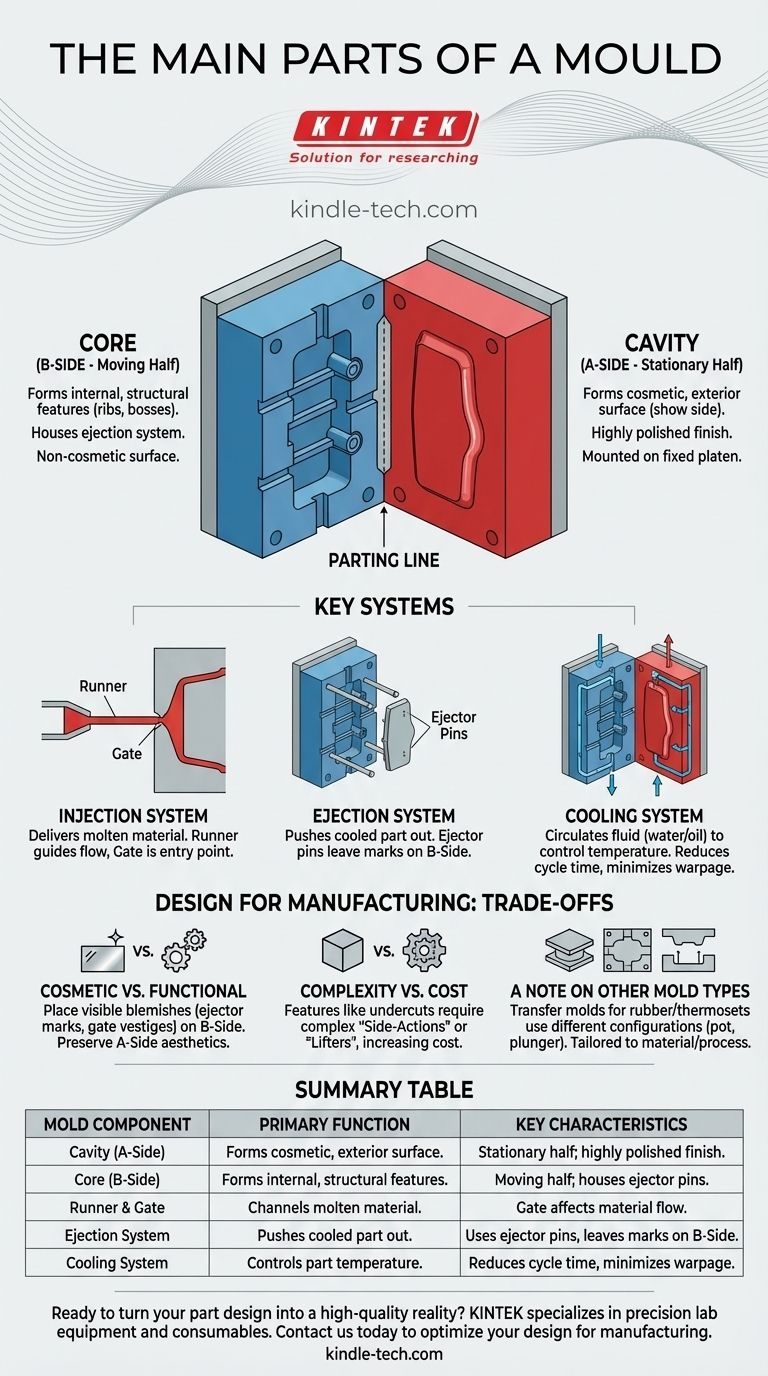

القلب والتجويف: النصفان للقالب
القلب والتجويف هما قلب القالب، حيث يحددان بشكل مباشر هندسة المنتج النهائي. يحدد تصميمهما كل شيء بدءًا من مظهر الجزء وصولًا إلى ميزاته الهيكلية.
التجويف (الجانب "أ")
التجويف هو النصف الثابت من القالب، وغالبًا ما يتم تثبيته على لوحة التثبيت الثابتة لآلة التشكيل. إنه يشكل ما يُعرف بـ "الجانب أ" (A-Side) للجزء المصبوب.
عادةً ما يكون هذا هو الجانب الجمالي أو "الواجهة" التي سيرى المستخدم ويتفاعل معها. يتم صقله بلمسة نهائية عالية لضمان حصول الجزء النهائي على مظهر ناعم وخالٍ من العيوب.
القلب (الجانب "ب")
القلب هو النصف المتحرك من القالب. إنه يشكل "الجانب ب" (B-Side) للجزء، وهو عادةً السطح غير الجمالي أو الداخلي أو الخلفي.
يوجد في القلب معظم الهندسة الوظيفية للجزء، مثل الأضلاع (Ribs) لزيادة القوة، والنتوءات (Bosses) للمسامير، وميزات التثبيت الأخرى. ينكمش الجزء حول القلب ويتم تثبيته بواسطة القلب أثناء تبريده، وهو أمر بالغ الأهمية لمرحلة الطرد.
خط الفصل (Parting Line)
خط الفصل (Parting Line) هو الدرزة الدقيقة حيث يلتقي القلب والتجويف. سيكون هذا الخط مرئيًا على المنتج النهائي، ويعد تحديد موقعه اعتبارًا تصميميًا حاسمًا لتقليل تأثيره الجمالي.
الأنظمة الأساسية التي تجعل القالب يعمل
القالب الحديث هو أكثر من مجرد كتلتين من الفولاذ. إنه آلة معقدة تحتوي على العديد من الأنظمة الحيوية التي تعمل بالتنسيق لإنتاج جزء بكفاءة وتكرار.
نظام الحقن
يقوم هذا النظام بتوصيل المادة المنصهرة إلى القالب. وهو يتكون من عدّاء (Runner)، وهو قناة توجه المادة من فوهة الماكينة، وبوابة (Gate)، وهي نقطة الدخول المحددة التي يتدفق منها المادة إلى التجويف نفسه.
نظام الطرد (Ejection System)
بمجرد أن يبرد الجزء ويتصلب، يجب إزالته من القالب. يقوم نظام الطرد، الذي يتكون عادةً من سلسلة من دبابيس الطرد (Ejector Pins) الموجودة في نصف القلب، بدفع الجزء النهائي خارج القالب. غالبًا ما تترك هذه الدبابيس علامات دائرية صغيرة على الجانب "ب" من الجزء.
نظام التبريد
يعد التحكم في درجة الحرارة أمرًا حيويًا للجودة والسرعة. يتم تشكيل قنوات في نصفي القلب والتجويف لتداول سائل، مثل الماء أو الزيت. يزيل هذا النظام الحرارة من الجزء، مما يسمح له بالتصلب بمعدل متحكم فيه، مما يقلل من التواء (Warpage) ويقلل من وقت الدورة الإجمالي.
فهم المفاضلات: التصميم من أجل التصنيع
يؤثر تصميم أجزاء القالب بشكل مباشر على جودة وتكلفة ووظيفة المكون النهائي.
الأسطح الجمالية مقابل الوظيفية
التمييز بين الجانب "أ" والجانب "ب" أساسي. يجب تصميم جميع العيوب المرئية، مثل علامات دبابيس الطرد أو بقايا البوابة، لتكون على الجانب "ب" غير الجمالي كلما أمكن ذلك. هذا يحافظ على المظهر النظيف للجانب "أ".
التعقيد مقابل التكلفة
الأجزاء ذات الميزات مثل الثقوب العميقة أو التفاصيل الجانبية (التعليقات الجانبية/Undercuts) لا يمكن صنعها باستخدام مجرد قلب وتجويف بسيطين. إنها تتطلب أجزاء متحركة إضافية في القالب، تسمى الإجراءات الجانبية (Side-Actions) أو الرافعات (Lifters)، والتي تزيد بشكل كبير من تعقيد القالب وتكلفته.
ملاحظة حول أنواع القوالب الأخرى
في حين أن التشكيل بالحقن شائع، تستخدم العمليات الأخرى تكوينات قوالب مختلفة. يستخدم القالب بالنقل (Transfer Mold)، الذي يستخدم غالبًا للمطاط أو اللدائن الحرارية، وعاءً لحمل المادة، ومكبسًا لتوليد الضغط، وتجويف قالب لتشكيل الشكل النهائي. ويسلط هذا الضوء على أن أجزاء القالب يتم تصميمها دائمًا لتناسب المادة وعملية التصنيع المحددة.
تطبيق هذا على تصميمك
إن فهم هذه المكونات يسمح لك باتخاذ قرارات أفضل عند تصميم جزء للتصنيع.
- إذا كان تركيزك الأساسي هو الجماليات: انتبه جيدًا لموقع خط الفصل وتأكد من أن جميع الميزات غير الجمالية تقع على الجانب "ب"، بعيدًا عن الجانب "أ" الجمالي.
- إذا كان تركيزك الأساسي هو السلامة الهيكلية: صمم الميزات الوظيفية مثل الأضلاع والنتوءات في القلب (الجانب "ب") وفكر في كيفية تأثير تدفق المادة من البوابة على قوة الجزء.
- إذا كان تركيزك الأساسي هو كفاءة التكلفة: صمم الجزء بحيث يسهل إطلاقه من قلب وتجويف بسيط لتجنب الحاجة إلى إجراءات جانبية باهظة الثمن أو أنظمة طرد معقدة.
من خلال تصميم جزء مع وضع وظيفة القالب في الاعتبار، فإنك تنتقل من مجرد إنشاء شكل إلى هندسة منتج ناجح.
جدول ملخص:
| مكون القالب | الوظيفة الأساسية | الخصائص الرئيسية |
|---|---|---|
| التجويف (الجانب أ) | يشكل السطح الخارجي الجمالي للجزء. | النصف الثابت؛ تشطيب مصقول للغاية. |
| القلب (الجانب ب) | يشكل الميزات الهيكلية الداخلية للجزء. | النصف المتحرك؛ يضم دبابيس الطرد والتفاصيل الوظيفية. |
| العدّاء والبوابة | يوجه المادة المنصهرة من فوهة الماكينة إلى التجويف. | البوابة هي نقطة الدخول المحددة؛ تؤثر على تدفق المادة. |
| نظام الطرد | يدفع الجزء المبرد خارج القالب. | يستخدم عادةً دبابيس طرد تترك علامات على الجانب "ب". |
| نظام التبريد | يدور السائل للتحكم في درجة حرارة الجزء وتصلبه. | يقلل من وقت الدورة ويقلل من التواء. |
