ما هي أحجام الفتحات القياسية على غطاء الخلية الإلكتروليتية متعددة الوظائف؟ منافذ رئيسية لإعدادك الكهروكيميائي

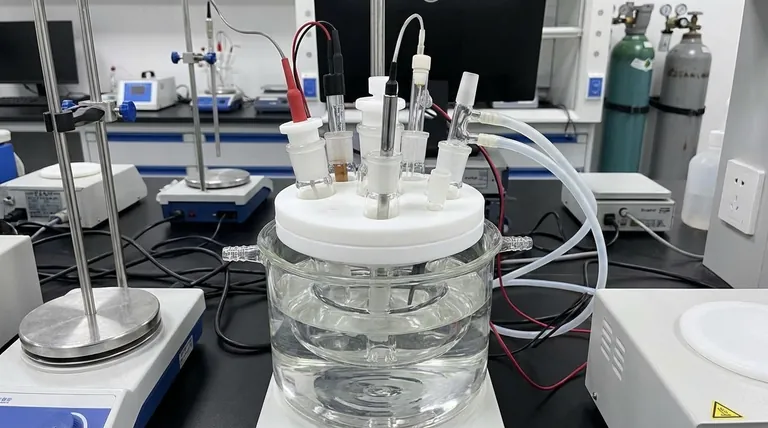

باختصار، لا يوجد معيار عالمي واحد، ولكن التكوين الشائع لغطاء الخلية الإلكتروليتية متعددة الوظائف يتضمن فتحتين أو ثلاث فتحات أكبر بحجم Φ6.2 مم وفتحتين أصغر بحجم Φ3.2 مم. هذه الأغطية، المصنوعة عادةً من مادة PTFE، مصممة لاستيعاب مكونات نظام ثلاثي الأقطاب القياسي، ولكن التخصيص هو خيار يُستخدم بشكل متكرر.

المبدأ الأساسي وراء تصميم الفتحات ليس معيارًا صارمًا، بل هو مرونة وظيفية. تم تصميم التكوين لتوفير المنافذ الضرورية لتجربة كهروكيميائية كاملة مع السماح بالتخصيص السهل ليناسب احتياجات البحث المحددة.

تفكيك تكوين الغطاء القياسي

يتم تحديد ترتيب الفتحات على غطاء الخلية الإلكتروليتية من خلال متطلبات نظام الأقطاب الثلاثة، وهو أساس معظم القياسات الكهروكيميائية.

دور فتحات Φ6.2 مم

هذه المنافذ الأكبر هي الأجزاء الرئيسية لغطاء الخلية. يتم تحديد حجمها لتناسب أجسام الأقطاب العاملة، والأقطاب المساعدة، والأقطاب المرجعية القياسية.

تتطلب معظم التجارب هذه المكونات الأساسية الثلاثة، ولهذا السبب ستجد دائمًا فتحتين أو ثلاث فتحات على الأقل بهذا البعد.

الغرض من فتحات Φ3.2 مم

تخدم المنافذ الأصغر وظائف مساعدة ولكنها غالبًا ما تكون حرجة. تُستخدم عادةً لمداخل ومخارج الغاز.

يسمح هذا بتطهير التجربة بغاز خامل مثل النيتروجين أو الأرجون لإزالة الأكسجين، أو لفقاعات غازات المتفاعلات عبر الإلكتروليت. يمكن أيضًا استخدام هذه المنافذ للمجسات الأصغر أو الشعيرات اللوجينية (Luggin capillary) للتحكم الدقيق في الجهد.

المادة والتصميم

الغطاء نفسه مصنوع عالميًا تقريبًا من البولي تترافلورو إيثيلين (PTFE)، المعروف أيضًا باسم التفلون. تم اختيار هذه المادة لمقاومتها الكيميائية الاستثنائية، مما يضمن عدم تفاعلها مع الإلكتروليت أو تلويث التجربة.

الدور الحاسم للتخصيص

بينما تقدم الشركات المصنعة تكوينات "قياسية"، فإن الواقع هو أن العديد من الإعدادات الكهروكيميائية لها متطلبات فريدة. ولهذا السبب يعتبر التخصيص ميزة رئيسية.

لماذا "القياسي" ليس دائمًا قياسيًا

ستلاحظ اختلافات طفيفة في العروض القياسية بين الموردين. قد يقدم أحدهم منفذين بحجم 6.2 مم، بينما يقدم الآخر ثلاثة. يعكس هذا افتراضات مختلفة حول الإعدادات التجريبية الأكثر شيوعًا.

يؤكد هذا التباين على أهمية التحقق من التكوين قبل الشراء.

متى تطلب فتحات مخصصة

يصبح التخصيص ضروريًا عندما تنحرف تجربتك عن الإعداد الأساسي. تشمل الأسباب الشائعة ما يلي:

• استخدام أقطاب عاملة أو مرجعية متعددة.
• الحاجة إلى منفذ أكبر لقطب قرص دوار (RDE).
• دمج مستشعرات إضافية، مثل مقياس الأس الهيدروجيني أو المزدوجة الحرارية.
• الحاجة إلى منفذ بحجم محدد لشعيرة لوجينية غير قياسية.

المزالق الشائعة التي يجب تجنبها

فهم التكوين هو نصف المعركة فقط. ضمان التوافق والإعداد الصحيح أمر بالغ الأهمية للحصول على بيانات موثوقة.

مشكلة عدم التوافق

الخطأ الأكثر شيوعًا هو افتراض أن الخلية "القياسية" ستناسب أقطابك المحددة. قم دائمًا بقياس قطر أقطابك وقارنها بمواصفات الخلية قبل الطلب.

نسيان المعدات المساعدة

ضع في اعتبارك كل ما يجب أن يدخل الخلية. إذا كنت بحاجة إلى تطهير بالغاز، فأنت بحاجة إلى منفذين صغيرين على الأقل للمدخل والمخرج. نسيان منفذ يمكن أن يوقف التجربة قبل أن تبدأ.

المساس بالختم

بينما توفر إضافة المزيد من المنافذ مرونة، إلا أنها يمكن أن تخلق أيضًا المزيد من نقاط التسرب المحتملة. تأكد من إغلاق أي منافذ غير مستخدمة بشكل صحيح بسدادات للحفاظ على سلامة نظامك، خاصة عند العمل في جو خامل.

كيفية اختيار التكوين الصحيح

طابق تصميم فتحات الخلية مباشرة مع أهدافك التجريبية.

• إذا كان تركيزك الأساسي هو الفولتامترية الدورية القياسية: فإن التكوين الافتراضي بثلاثة منافذ Φ6.2 مم (للأقطاب العاملة والمساعدة والمرجعية) ومنفذين Φ3.2 مم (للغاز) يكون كافيًا عادةً.
• إذا كان تركيزك الأساسي هو دراسات التآكل أو عالية الدقة: تأكد من توفر منفذ بحجم صحيح للشعيرة اللوجينية لتقليل انخفاض IR.
• إذا كان تركيزك الأساسي هو الأبحاث المعتمدة على الغاز (مثل اختزال الأكسجين): تحقق من أن الخلية تحتوي على منافذ مخصصة لدخول وخروج الغاز وأن أنبوب الدخول يمكن وضعه بشكل صحيح.
• إذا كان تركيزك الأساسي هو استخدام معدات غير قياسية: تخطى الخيارات القياسية. قم بقياس جميع مكوناتك وقدم قائمة دقيقة بأقطار الفتحات المطلوبة للشركة المصنعة.

في النهاية، إن النظر إلى غطاء الخلية ليس كمنتج ثابت ولكن كمنصة قابلة للتخصيص لتجربتك هو المفتاح لتحقيق نتائج دقيقة وقابلة للتكرار.

جدول الملخص:

حجم الفتحة	الوظيفة الشائعة	المكونات الرئيسية
Φ6.2 مم	منافذ الأقطاب الأساسية	الأقطاب العاملة، المساعدة، والمرجعية
Φ3.2 مم	المنافذ المساعدة	مدخل/مخرج الغاز، الشعيرة اللوجينية، المجسات
