ما هي مواصفات الفتحات القياسية لخلية التحليل الكهربائي ذات الحمام المائي بخمسة منافذ؟ دليل لأحجام المنافذ والتخصيص

بالنسبة لخلية التحليل الكهربائي ذات الحمام المائي بخمسة منافذ قياسية، تتضمن التكوينات المغلقة الأكثر شيوعًا ثلاث فتحات أكبر بقطر Φ6.2mm وفتحتين أصغر بقطر Φ3.2mm. تم تصميم هذه المواصفات لاستيعاب نظام نموذجي ثلاثي الأقطاب بالإضافة إلى خطوط الغاز الضرورية للتحكم في الغلاف الجوي. ومع ذلك، من الأهمية بمكان ملاحظة أن التخصيص متاح على نطاق واسع وغالبًا ما يكون ضروريًا.

مفهوم التكوين "القياسي" هو خط أساس للتجارب ذات الأغراض العامة. المعيار الحقيقي هو الوظائف: توفير منافذ مخصصة للأقطاب العاملة، والمضادة، والمرجعية، بالإضافة إلى مداخل ومخارج الغاز الأساسية، مع السماح بتخصيص واسع النطاق.

تفكيك تكوين المنافذ الخمسة

تم تصميم الخلية ذات المنافذ الخمسة لتوفير تحكم شامل في البيئة الكهروكيميائية. يخدم كل منفذ وظيفة محددة وأساسية تتيح إجراء تجارب دقيقة وقابلة للتكرار.

منافذ الأقطاب الأولية (Φ6.2mm)

المنافذ الثلاثة الأكبر هي الأجزاء الأساسية للخلية، وهي مصممة لاستيعاب المكونات الأساسية لنظام الأقطاب الثلاثة.

يتضمن هذا عادةً القطب العامل (WE)، والقطب المضاد (CE)، والقطب المرجعي (RE). يعتبر قطر 6.2 مم حجمًا شائعًا للأقطاب التجارية القياسية.

المنافذ المساعدة (Φ3.2mm)

عادةً ما يتم تخصيص المنفذين الأصغر لإدارة الغاز.

يعمل أحد المنافذ كمدخل للغاز لتنقية المحلول بغاز خامل مثل النيتروجين أو الأرجون لإزالة الأكسجين المذاب. ويعمل الآخر كمخرج للغاز أو فتحة تهوية.

دور الإغلاق

تصميم المنافذ الخمسة هو الأكثر شيوعًا في أنظمة الخلايا المغلقة. تعتبر البيئة المغلقة أمرًا بالغ الأهمية للتجارب الحساسة للأكسجين الجوي أو التي تتطلب تحكمًا دقيقًا في تركيب غاز الفضاء الرأسي.

"القياسي" كنقطة بداية

بينما يعتبر تكوين 3x(Φ6.2mm) + 2x(Φ3.2mm) خط أساس شائع، فمن الضروري التعامل معه كنقطة بداية بدلاً من كونه قاعدة مطلقة. تتحدد فائدة خلية التحليل الكهربائي بمدى قابليتها للتكيف.

لماذا التخصيص شائع

قد تتطلب احتياجاتك التجريبية المحددة تكوينًا مختلفًا. على سبيل المثال، قد تحتاج إلى منفذ أكبر لقطب قرص دوار (RDE) أو منفذ إضافي لمسبار درجة الحرارة أو جسر ملحي.

التحقق من مواصفات المورد

قد يكون لدى الموردين عروض "قياسية" مختلفة قليلاً. على سبيل المثال، قد تحتوي بعض الإصدارات غير المغلقة على ثلاث فتحات بقطر Φ6.2mm فقط. تحقق دائمًا من المواصفات الدقيقة مع الشركة المصنعة قبل الشراء لضمان التوافق مع معداتك الحالية.

اعتبارات عملية وأفضل الممارسات

سيمنع فهم الجوانب المادية والوظيفية للخلية الأخطاء المكلفة والأخطاء التجريبية.

المادة والتعامل

تصنع هذه الخلايا بشكل شبه عالمي من الزجاج. على الرغم من أنها ممتازة من حيث الخمول الكيميائي والرؤية، إلا أن الزجاج هش ويجب التعامل معه بحذر لمنع الكسر، خاصة عند إدخال أو إزالة الأقطاب والسدادات.

التحكم في درجة الحرارة

ميزة "الحمام المائي" جزء لا يتجزأ من تصميم هذه الخلية. تسمح بتدوير سائل نقل الحرارة عبر غلاف خارجي، مما يوفر تحكمًا دقيقًا في درجة الحرارة لتجربتك، وهو أمر بالغ الأهمية للعديد من التفاعلات الكهروكيميائية.

توافق الأقطاب

قبل طلب خلية، قم بقياس أقطار الأقطاب والمجسات الموجودة لديك. إن التأكد من مطابقتها لمواصفات الفتحات هو أهم خطوة لضمان إعداد وظيفي عند الوصول.

اتخاذ القرار الصحيح لهدفك

يعتمد تكوين الخلية المثالي بالكامل على هدفك التجريبي. استخدم الإرشادات التالية لاتخاذ قرار مستنير.

• إذا كان تركيزك الأساسي هو الفولتامترية العامة في جو متحكم فيه: فإن التكوين القياسي المغلق بخمسة منافذ (3x 6.2mm، 2x 3.2mm) هو خيار ممتاز ومتعدد الاستخدامات.
• إذا كان تركيزك الأساسي هو استخدام معدات متخصصة مثل قطب القرص الدوار (RDE) أو مسبار الكيمياء الكهربائية الطيفية: يجب عليك تأكيد قطر المنفذ المطلوب لمعداتك وطلب غطاء خلية بتكوين مخصص.
• إذا كان تركيزك الأساسي هو تكرار تجربة منشورة: راجع بعناية قسم طرق التجربة في الورقة البحثية واتصل بالمورد لمطابقة مواصفات الخلية الدقيقة التي استخدمها المؤلفون.

في النهاية، يتعلق اختيار خلية التحليل الكهربائي الصحيحة باختيار الأداة المناسبة لضمان دقة وقابلية تكرار نتائجك.

جدول الملخص:

نوع المنفذ	الكمية	القطر القياسي	الوظيفة الأساسية
منافذ الأقطاب الأولية	3	Φ6.2mm	تحمل الأقطاب العاملة، والمضادة، والمرجعية
منافذ الغاز المساعدة	2	Φ3.2mm	مدخل الغاز (مثل N₂) ومخرج للتحكم في الغلاف الجوي

تأكد من إعداد تجاربك الكهروكيميائية للنجاح باستخدام المعدات المناسبة من KINTEK.

سواء كنت بحاجة إلى خلية تحليل كهربائي قياسية بخمسة منافذ بحمام مائي أو حل مخصص للأقطاب المتخصصة (مثل RDEs) أو المجسات، فإن KINTEK لديها الخبرة لدعم متطلبات مختبرك الفريدة. توفر خلايانا الزجاجية عالية الجودة الدقة والمتانة اللازمتين للحصول على نتائج موثوقة وقابلة للتكرار.

اتصل بأخصائيي معدات المختبرات لدينا اليوم لمناقشة تكوين خليتك المحدد والحصول على عرض أسعار مصمم خصيصًا لأهداف بحثك.

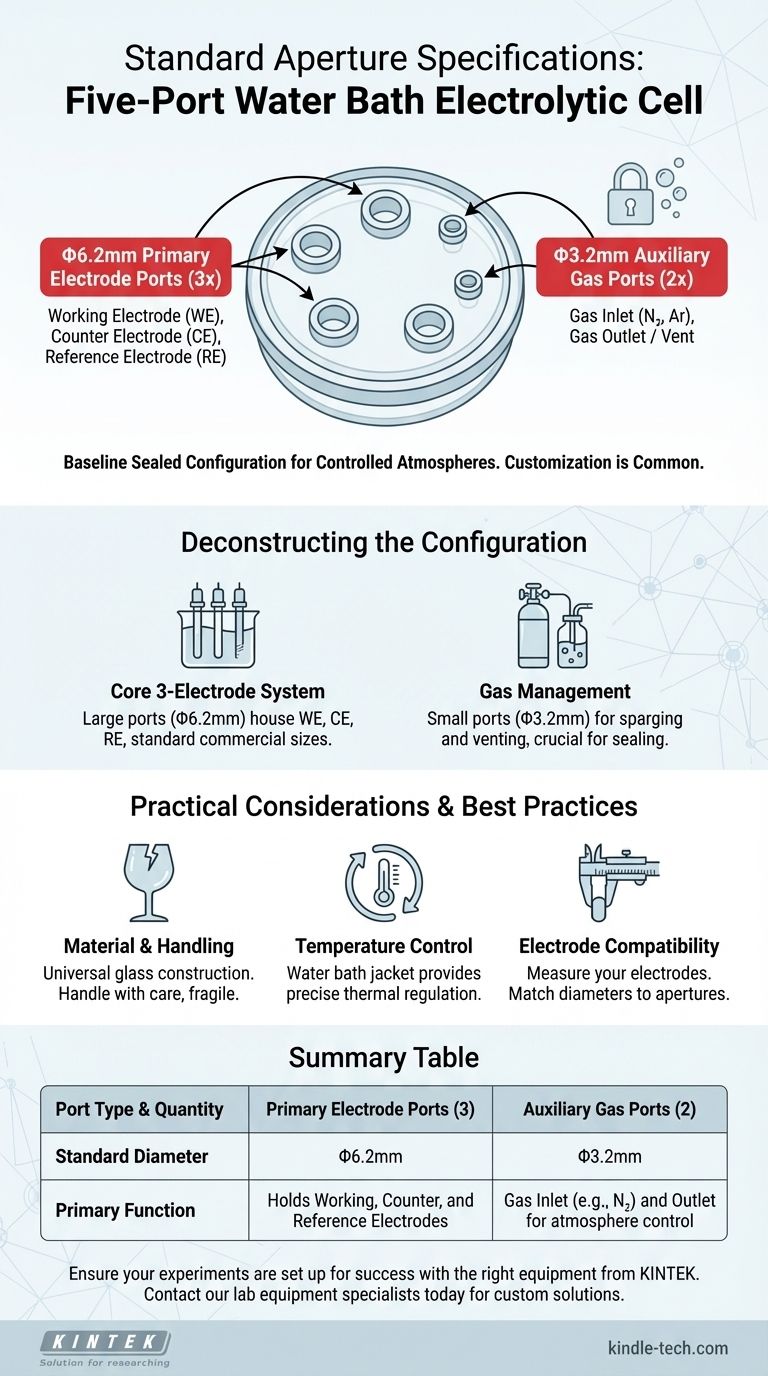

دليل مرئي
