ما هي الخطوات المتبعة في صناعة القالب؟ دليل استراتيجي من التصميم إلى الإنتاج

في جوهره، صناعة القوالب هي عملية هندسية عالية الانضباط تحول التصميم الرقمي إلى أداة مادية قادرة على إنتاج الأجزاء بكميات كبيرة. تتضمن المراحل الأساسية تصميم الجزء والقالب نفسه، واختيار المواد المناسبة، وتصنيع المكونات من خلال التشغيل الآلي الدقيق، والتشطيب الدقيق، والتجميع، واختبار الأداة النهائية قبل دخولها مرحلة الإنتاج.

الخلاصة الحاسمة هي أن صناعة القوالب ليست مهمة تصنيعية خطية، بل هي عملية استراتيجية ومخطط لها مسبقًا. القرارات المتخذة في مراحل التصميم الأولي واختيار المواد لها تأثير كبير على جودة الجزء النهائي، وسرعة الإنتاج، والتكلفة الإجمالية للمشروع.

الأساس: التصميم والتصور

يتم تحديد نجاح أي قالب قبل وقت طويل من قطع أي معدن. تركز هذه المرحلة الأولية على إتقان المخطط الرقمي لكل من الجزء النهائي والأداة التي ستصنعه.

الخطوة 1: تصميم المنتج والجدوى

هذه هي نقطة البداية. يتم إنشاء نموذج CAD ثلاثي الأبعاد للمنتج النهائي.

الأهم من ذلك، يتم تحليل هذا التصميم من حيث قابلية التصنيع (DFM). يتحقق المهندسون من زوايا السحب المناسبة (للسماح بإخراج الجزء)، وسمك الجدار الموحد، والنتوءات المحتملة التي قد تعقد القالب.

الخطوة 2: تصميم أداة القالب

بمجرد الانتهاء من تصميم الجزء، يتم تصميم أداة القالب الفعلية حوله.

هذه مهمة هندسية معقدة تتضمن إنشاء القلب والتجويف (نصفي القالب)، ونظام الرش والبوابة (الذي يوصل المادة المنصهرة)، وقنوات التبريد، ونظام القذف الذي يدفع الجزء النهائي للخارج.

البناء الأساسي: المواد والتصنيع

مع وجود تصميم رقمي كامل، تنتقل العملية إلى العالم المادي. تحدد الخيارات المتخذة هنا عمر القالب وأدائه وتكلفته.

الخطوة 3: اختيار مادة القالب

يعد اختيار المادة الصحيحة للقالب قرارًا حاسمًا يعتمد على حجم الإنتاج المتوقع ونوع المادة التي يتم تشكيلها.

للتشغيل بكميات منخفضة أو النماذج الأولية، غالبًا ما يستخدم الألومنيوم. للإنتاج بكميات كبيرة، تعتبر فولاذ الأدوات المتين والمعالج حرارياً مثل P20 أو H13 هي المعيار، حيث يمكنها تحمل ملايين دورات الإنتاج.

الخطوة 4: التشغيل الآلي (التصنيع)

هنا يبدأ القالب في اتخاذ شكله المادي.

تقوم آلات CNC (التحكم الرقمي بالكمبيوتر) عالية الدقة بنحت القلب والتجويف والمكونات الأخرى من كتل من الفولاذ أو الألومنيوم، باتباع نماذج CAD بدقة فائقة. للميزات التفصيلية أو المعقدة للغاية، يمكن استخدام EDM (التصنيع بالتفريغ الكهربائي).

الإنهاء: التشطيب والتحقق

القالب المشغل آليًا ليس قالبًا نهائيًا. تركز الخطوات النهائية على تحقيق أفضل تشطيب للسطح والتحقق من أن الأداة تنتج الأجزاء تمامًا وفقًا للمواصفات.

الخطوة 5: التشطيب والتلميع والتجميع

بعد التشغيل الآلي، يتم تشطيب مكونات القالب بدقة. ينتقل نسيج سطح القالب مباشرة إلى الجزء النهائي، لذلك يمكن أن يتراوح هذا من تشطيب آلي قياسي إلى تلميع بصري يشبه المرآة.

بعد ذلك، يتم تجميع جميع المكونات الفردية — القلب، والتجويف، ودبابيس القذف، والمنزلقات، وخطوط التبريد — بعناية وتركيبها معًا لتشكيل أداة القالب الكاملة.

الخطوة 6: تجربة واختبار القالب (T1)

يتم تركيب القالب المجمع في آلة حقن القوالب لتشغيله التجريبي الأول، المعروف باسم T1.

يتم قياس الأجزاء العينية الأولى المنتجة وفحصها بعناية مقابل مواصفات التصميم الأصلية. هذا الاختبار حاسم لتحديد أي مشاكل في الجزء أو أداء القالب.

الخطوة 7: التحسين والموافقة

من النادر أن يكون جزء T1 مثاليًا. بناءً على نتائج التجربة، غالبًا ما يتم تفكيك القالب لإجراء تعديلات طفيفة — وهي عملية تعرف باسم "الضبط" أو "التحديد".

تتكرر دورة الاختبار والتحسين هذه حتى ينتج القالب باستمرار أجزاء تلبي جميع متطلبات الجودة، وعند هذه النقطة يتم الموافقة عليه للإنتاج بكميات كبيرة.

فهم المقايضات

يتطلب صنع قالب فعال الموازنة بين الأولويات المتنافسة. فهم هذه المقايضات ضروري لاتخاذ قرارات مستنيرة.

التكلفة مقابل العمر الافتراضي

يعتبر قالب الألومنيوم أرخص بكثير وأسرع في الإنتاج ولكنه قد يدوم لبضعة آلاف من الدورات فقط. يعتبر قالب الفولاذ المقوى استثمارًا كبيرًا ولكنه يمكن أن ينتج ملايين الأجزاء بشكل موثوق. يعتمد الاختيار الصحيح كليًا على أهداف الإنتاج الخاصة بك.

التعقيد مقابل الموثوقية

يمكن للقوالب ذات الآليات المعقدة مثل المنزلقات والرافعات أن تنتج أجزاء معقدة بشكل لا يصدق في خطوة واحدة. ومع ذلك، يضيف كل جزء متحرك نقطة فشل محتملة، مما يزيد من تكاليف الصيانة وخطر التوقف.

الاستثمار الأولي مقابل التكلفة لكل جزء

الاستثمار أكثر في قالب عالي الجودة ومصمم جيدًا يؤتي ثماره على المدى الطويل. يمكن لميزات مثل قنوات التبريد المحسنة أن تقصر أوقات الدورة، ويقلل البناء القوي من معدلات التلف، وكلاهما يقلل التكلفة النهائية لكل جزء منتج.

اتخاذ الخيار الصحيح لهدفك

يعتمد النهج "الأفضل" لصناعة القوالب كليًا على الاحتياجات المحددة لمشروعك.

• إذا كان تركيزك الأساسي هو النماذج الأولية السريعة: اختر تصميم قالب أبسط باستخدام أدوات الألومنيوم للتحقق من شكل ووظيفة الجزء الخاص بك بسرعة وبتكلفة معقولة.
• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة: استثمر في أداة قوية مصنوعة من الفولاذ المقوى عالي الجودة بتصميم محسن لضمان طول العمر، وأوقات دورة منخفضة، وأقل وقت توقف.
• إذا كان تركيزك الأساسي هو تشطيب تجميلي عالي: خصص ميزانية ووقتًا كبيرين لمرحلة تلميع سطح القالب وتعاون مع صانع أدوات متخصص في هذه التطبيقات المتطلبة.

في النهاية، يحول فهم هذه المراحل صناعة القوالب من قائمة تحقق تصنيعية بسيطة إلى عملية استراتيجية تحدد بشكل مباشر نجاح منتجك النهائي.

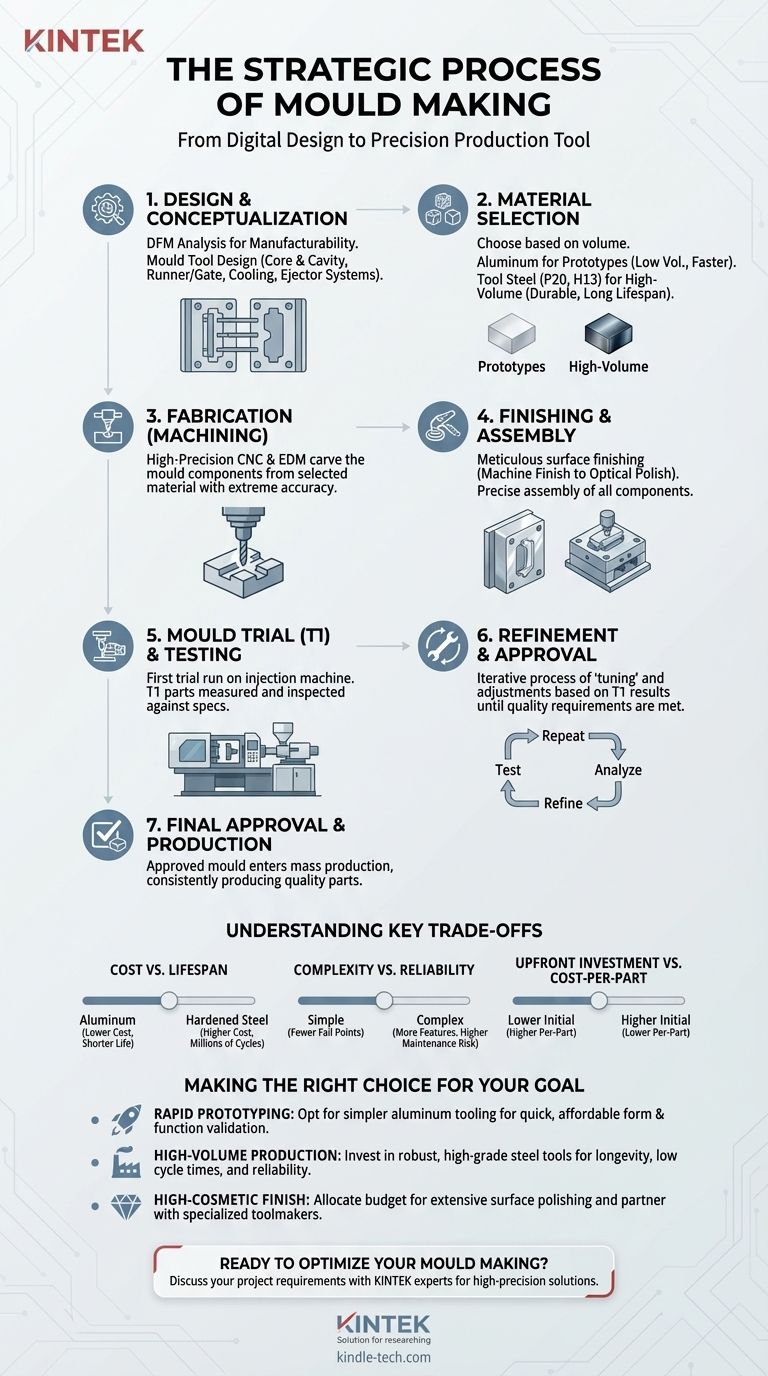

جدول الملخص:

المرحلة	الأنشطة الرئيسية	النتيجة
1. التصميم والتصور	تصميم المنتج (DFM)، تصميم أداة القالب	مخطط رقمي للجزء والقالب
2. اختيار المواد	الاختيار بين الألومنيوم (النماذج الأولية) أو فولاذ الأدوات (الإنتاج)	قالب مناسب للحجم والمادة
3. التصنيع	التشغيل الآلي CNC، EDM	قلب وتجويف مشغلان آليًا بدقة
4. التشطيب والتجميع	التلميع، تركيب المكونات	أداة قالب كاملة ومجمعة
5. الاختبار والتحسين (T1)	تشغيل تجريبي، فحص الأجزاء، التعديلات	قالب معتمد جاهز للإنتاج
