القالب ثلاثي الأجزاء، والمعروف أيضًا باسم القالب ثلاثي الألواح، هو أداة متخصصة تستخدم في قولبة الحقن لإنتاج الأجزاء البلاستيكية.على عكس القالب القياسي المكون من لوحين، والذي يحتوي على خط فراق واحد، يتميز القالب ثلاثي الألواح بلوحة إضافية، مما يؤدي إلى إنشاء خطي فراق.ويسمح هذا التصميم بالفصل التلقائي للجزء المقولب عن نظام العداء البارد أثناء الطرد.القالب ثلاثي الألواح مفيد بشكل خاص للأجزاء المعقدة التي تتطلب بوابات متعددة أو تحكم دقيق في تدفق المواد.وهو يتكون من ثلاثة ألواح رئيسية: لوحة التجويف، ولوحة التجويف، ولوحة التعرية واللوحة الأساسية، وكل منها يؤدي وظيفة محددة في عملية التشكيل.
شرح النقاط الرئيسية:
-
تعريف القالب ثلاثي الأجزاء وهيكله
- القالب ثلاثي الأجزاء عبارة عن أداة قولبة بالحقن مع ثلاث لوحات رئيسية: لوحة التجويف، لوحة المتجرد، واللوحة الأساسية.
- تنشئ اللوحة الإضافية (اللوحة المتعرية) خطي فراق، على عكس خط الفراق الواحد في القالب ثنائي الألواح.
-
الغرض من الصفيحة المتعرية
- يتم وضع صفيحة التعرية بين التجويف واللوحات الأساسية.
- وتتمثل وظيفتها الأساسية في فصل نظام العداء البارد عن الجزء المقولب أثناء الطرد.
- يقلل هذا الفصل التلقائي من العمل اليدوي ويزيد من الكفاءة في عملية الإنتاج.
-
مزايا القالب ثلاثي الأجزاء
- تصميم الأجزاء المعقدة: مناسب للأجزاء التي تتطلب بوابات متعددة أو تصميمات هندسية معقدة.
- فصل العداء الآلي: يلغي الحاجة إلى الإزالة اليدوية لنظام العدَّاء، مما يقلل من وقت الدورة وتكاليف العمالة.
- الدقة: تسمح بتحكم أفضل في تدفق المواد، مما ينتج عنه قطع ذات جودة أعلى.
-

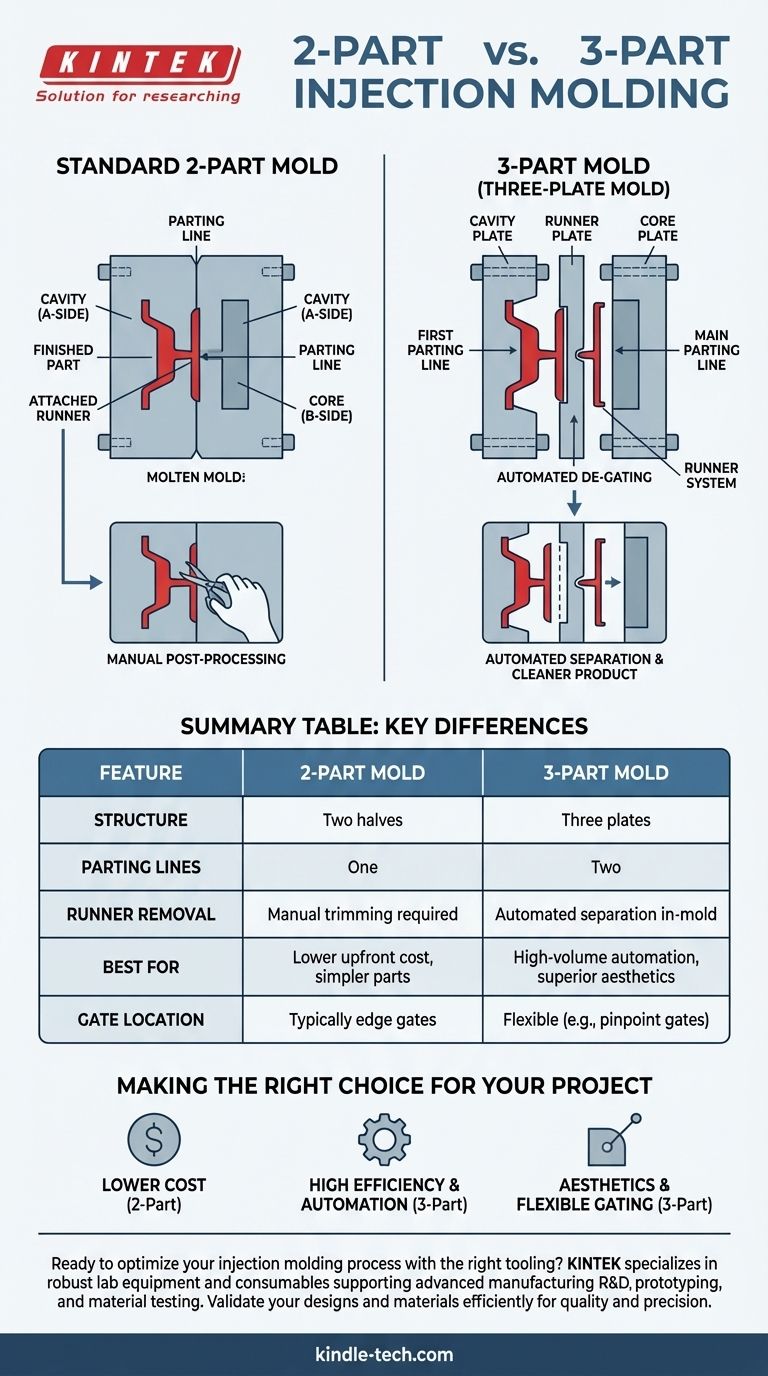

مقارنة مع القوالب ثنائية الأجزاء
- القوالب ثنائية الأجزاء: تتكون من لوحين فقط (التجويف والقلب) مع خط فراق واحد.
- قوالب ثلاثية الأجزاء: تضمين صفيحة متعرية إضافية، مما يؤدي إلى إنشاء خطي تقطيع وإتاحة تصميمات أكثر تعقيدًا وعمليات مؤتمتة.
-
تطبيقات القوالب ثلاثية الأجزاء
- مثالية لإنتاج الأجزاء ذات التجاويف أو البوابات المتعددة.
- تُستخدم عادةً في الصناعات التي تتطلب دقة عالية وأشكال هندسية معقدة، مثل السيارات والإلكترونيات والأجهزة الطبية.
-
اعتبارات استخدام القوالب ثلاثية الأجزاء
- التكلفة: عادةً ما تكون القوالب ثلاثية الأجزاء أكثر تكلفة في التصميم والتصنيع بسبب تعقيدها.
- الصيانة: يتطلب مزيدًا من الصيانة والتعامل الدقيق لضمان محاذاة ووظيفة لوحة التعرية بشكل صحيح.
- وقت الدورة: في حين أنها يمكن أن تقلل من العمل اليدوي، فإن اللوحة الإضافية قد تزيد قليلاً من وقت الدورة مقارنة بالقوالب ثنائية الأجزاء.
وباختصار، فإن القالب ثلاثي الأجزاء هو أداة متطورة في القولبة بالحقن توفر مزايا كبيرة لإنتاج أجزاء معقدة بدقة وكفاءة.يسمح تصميمها الفريد من نوعه، الذي يتميز بلوحة تعرية إضافية، بفصل العداء آليًا والتحكم بشكل أفضل في عملية التشكيل، مما يجعلها خيارًا قيمًا لتطبيقات التصنيع عالية الدقة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| الهيكل | ثلاثة ألواح: التجويف، والمتجرد، والألواح الأساسية.خطي فراق. |
| الغرض من لوحة المتعرية | تفصل نظام العداء تلقائيًا عن الجزء المقولب أثناء الطرد. |
| المزايا |
- دعم تصميم القِطع المعقدة.
- فصل العداء الآلي. - تحكم دقيق في تدفق المواد. |
| التطبيقات | السيارات والإلكترونيات والأجهزة الطبية وغيرها من الصناعات عالية الدقة. |
| الاعتبارات | تكلفة أعلى، وزيادة الصيانة، وأوقات دورات أطول قليلاً. |
