في الأساس، القالب ثلاثي الألواح هو نوع من قوالب الحقن ذات العدّاء البارد مصمم لفصل الجزء البلاستيكي تلقائيًا عن نظام العدّاء الخاص به أثناء عملية القذف. يحقق ذلك باستخدام ثلاث ألواح رئيسية تفتح على مرحلتين متميزتين، مما يسمح بإزالة العدّاء في فجوة واحدة والجزء النهائي في فجوة أخرى.
الخلاصة الحاسمة هي أن القالب ثلاثي الألواح يُدخل تعقيدًا ميكانيكيًا لغرض محدد: وهو تمكين مواقع البوابات المرنة وأتمتة إزالة العدّاء، مما يلغي خطوة المعالجة اليدوية اللاحقة. هذا مقايضة مقصودة بين تكلفة أداة أعلى وتكاليف عمالة تشغيلية أقل.

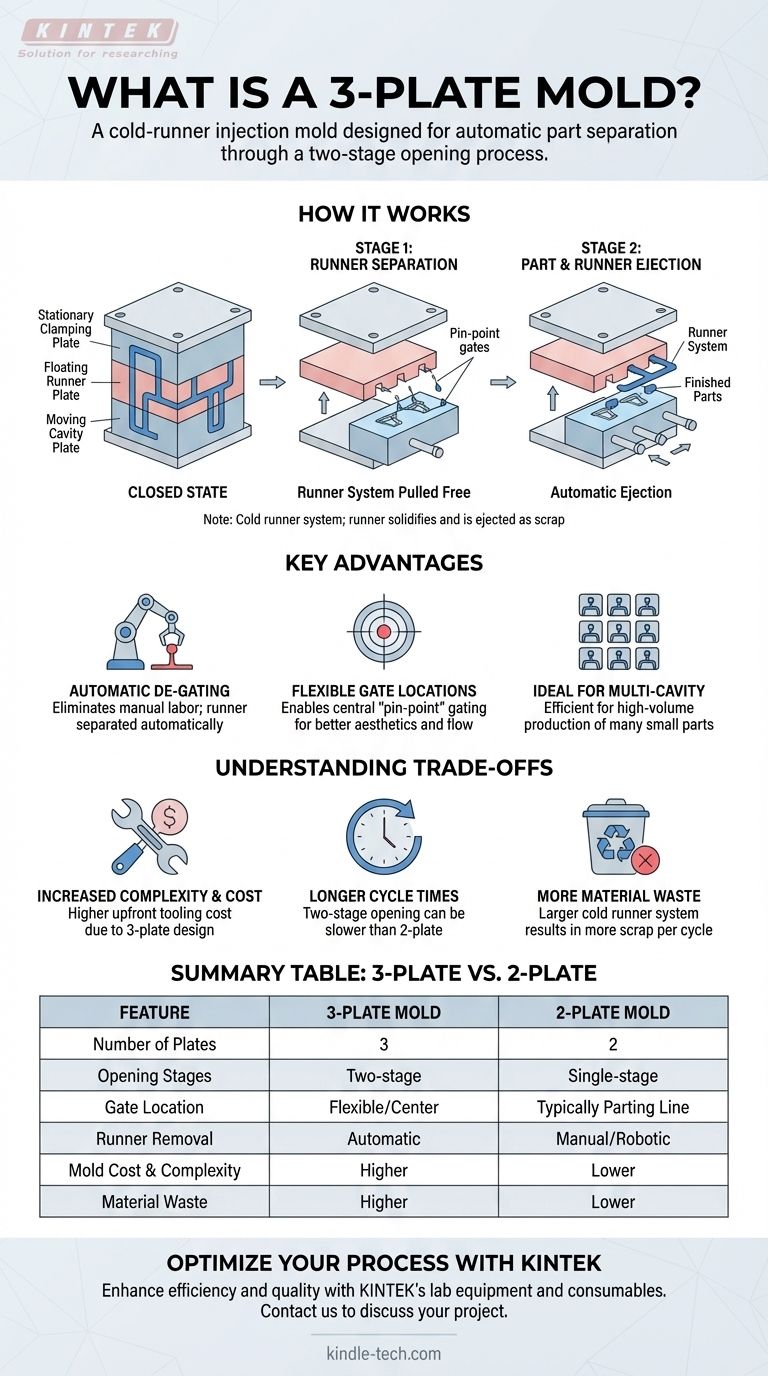

كيف يعمل القالب ثلاثي الألواح
يشير اسم "ثلاثي الألواح" مباشرة إلى تكوينه الأساسي، الذي يحدد تسلسل فتحه الفريد. يعد فهم هذا الإجراء الميكانيكي مفتاحًا لاستيعاب الغرض منه.
المكونات الأساسية
يتم بناء القالب ثلاثي الألواح من مجموعة من الألواح: لوحة التثبيت الثابتة، ولوحة العدّاء العائمة، ولوحة التجويف المتحركة. يتم تشغيل نظام العدّاء، الذي يوجه البلاستيك المنصهر، عبر لوحين من هذه الألواح، حيث يوجد على مستويين منفصلين.
تسلسل الفتح ذو المرحلتين
عند اكتمال دورة التشكيل، لا ينفتح القالب مرة واحدة فقط.
- أولاً، تفتح فجوة بين اللوحة الثابتة ولوحة العدّاء العائمة. هذا الإجراء يسحب البوابات الصغيرة المتصلبة ذات "النقطة الدقيقة" بعيدًا عن الجزء، مما يؤدي إلى فصل العدّاء بفعالية.
- ثانيًا، تفتح فجوة أخرى بين لوحة العدّاء العائمة ولوحة التجويف المتحركة. يسمح هذا بقذف نظام العدّاء المنفصل الآن، يليه قذف الأجزاء النهائية من التجويف.
دور العدّاء البارد
من المهم أن نتذكر أن هذا نظام عدّاء بارد. يتصلب البلاستيك في قنوات العدّاء مع الجزء في كل دورة. يتم بعد ذلك قذف هذا العدّاء المتصلب كمادة خردة، والتي يمكن إعادة طحنها وإعادة استخدامها في بعض الحالات.
الميزة الرئيسية: إزالة البوابة التلقائية
الغرض الكامل من الفتح المعقد ذي المرحلتين هو تحقيق إزالة البوابة التلقائية. يوفر هذا عدة مزايا كبيرة في التصميم والعملية مقارنة بالقالب ثنائي الألواح الأبسط.
القضاء على العمل اليدوي
الفائدة الأساسية هي القضاء على عملية ثانوية. باستخدام قالب ثنائي الألواح، يجب على المشغل (أو الروبوت) إزالة العدّاء يدويًا من كل جزء. يقوم القالب ثلاثي الألواح بهذه المهمة تلقائيًا داخل القالب، مما يوفر وقتًا وتكاليف عمالة كبيرة.
تمكين مواقع البوابات المرنة
يسمح هذا التصميم بشكل فريد بالبوابة ذات النقطة الدقيقة مباشرة على السطح التجميلي العلوي للجزء. هذا مثالي لملء الأجزاء الدائرية أو المخروطية بالتساوي من المركز، مما يقلل من عيوب البوابة التجميلية ويحسن السلامة الهيكلية للجزء. عادةً ما يمكن للقالب ثنائي الألواح القياسي أن يبوّب فقط على طول الحافة الخارجية للجزء (خط الفصل).
مثالي للقوالب متعددة التجويف
عند إنتاج العديد من الأجزاء الصغيرة في حقنة واحدة، فإن القدرة على فصل كل جزء تلقائيًا عن نظام العدّاء المعقد تكون فعالة للغاية. إنه يبسط عملية التصنيع لجولات الإنتاج عالية الحجم.
فهم المفاضلات
فوائد القالب ثلاثي الألواح لا تأتي مجانًا. يقدم التصميم تعقيدات وتكاليف محددة يجب أخذها في الاعتبار.
زيادة تعقيد وتكلفة القالب
إضافة لوح ثالث والآليات المطلوبة لتسلسل الفتح ذي المرحلتين تجعل القالب أكثر تعقيدًا في التصميم والتصنيع والصيانة. يؤدي هذا إلى تكلفة أدوات أولية أعلى بكثير مقارنة بالقالب ثنائي الألواح.
أوقات دورة أطول محتملة
تستغرق حركتا الفتح والإغلاق المنفصلتان وقتًا أطول من الحركة الواحدة للقالب ثنائي الألواح. قد يؤدي هذا إلى وقت دورة إجمالي أطول، مما قد يؤثر على إنتاج الأجزاء في المشاريع عالية الحجم جدًا.
مزيد من هدر المواد
غالبًا ما يكون نظام العدّاء في القالب ثلاثي الألواح أكبر وأكثر تعقيدًا من نظيره في القالب ثنائي الألواح. نظرًا لأن هذا عدّاء بارد يتم قذفه كمادة خردة في كل دورة، فإنه يؤدي إلى هدر المزيد من المواد.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار نوع القالب المناسب الموازنة بين متطلبات التصميم وحجم الإنتاج والميزانية.
- إذا كان تركيزك الأساسي هو مرونة التصميم والتشطيب التجميلي: يعد القالب ثلاثي الألواح خيارًا ممتازًا عندما تحتاج إلى بوابة مركزية على سطح الجزء للحصول على تدفق ومظهر مثاليين.
- إذا كان تركيزك الأساسي هو تقليل العمالة في الإنتاج عالي الحجم: تجعل ميزة إزالة البوابة التلقائية القالب ثلاثي الألواح فعالاً للغاية للأدوات متعددة التجويف حيث قد يكون التشذيب اليدوي عنق زجاجة.
- إذا كان تركيزك الأساسي هو تقليل تكلفة الأداة وهدر المواد: يكون القالب ثنائي الألواح الأبسط دائمًا الخيار الأكثر اقتصادًا وفعالية.
في نهاية المطاف، يعد اختيار القالب ثلاثي الألواح قرارًا هندسيًا مستنيرًا يعطي الأولوية للأتمتة وحرية التصميم على تكلفة الأداة الأولية وسرعة الدورة.
جدول الملخص:
| الميزة | القالب ثلاثي الألواح | القالب ثنائي الألواح |
|---|---|---|
| عدد الألواح | 3 | 2 |
| مراحل الفتح | مرحلتان | مرحلة واحدة |
| موقع البوابة | مرن (على سبيل المثال، مركز الجزء) | عادةً خط الفصل فقط |
| إزالة العدّاء | تلقائي (إزالة البوابة) | تشذيب يدوي أو آلي |
| تكلفة وتعقيد القالب | أعلى | أقل |
| هدر المواد | أعلى (عدّاء أكبر) | أقل |
