ما هو هيكل القالب ذو الثلاث صفائح؟ تحقيق إزالة البوابات الآلية ومرونة التصميم

بمصطلحات بسيطة، القالب ذو الثلاث صفائح هو تصميم قالب حقن يتكون من ثلاثة أقسام رئيسية، أو صفائح، تنفتح على مرحلتين منفصلتين. يُستخدم هذا الهيكل بشكل أساسي لفصل الجزء المُشكَّل تلقائيًا عن نظام العداء البلاستيكي الخاص به أثناء عملية القذف، وهو ميزته الرئيسية مقارنة بالقالب ذي الصفيحتين الأبسط.

التمييز الحاسم للقالب ذي الثلاث صفائح هو قدرته على إزالة البوابات من الأجزاء تلقائيًا. من خلال استخدام تسلسل فتح من مرحلتين، فإنه يفصل نظام العداء عن الجزء النهائي، مما يلغي خطوة يدوية ويسمح بمواقع بوابات أكثر مرونة.

تشريح القالب ذي الثلاث صفائح

يحتوي القالب القياسي للحقن على نصفين يخلقان خط فصل واحد. يُدخل القالب ذو الثلاث صفائح مكونًا رئيسيًا ثالثًا، مما يخلق خطي فصل. هذا ما يمكّن وظيفته الفريدة.

النصف الثابت (نظام العداء)

يتم تثبيت هذا القسم، المعروف أيضًا باسم مجموعة صفيحة التغذية، على لوحة التثبيت الثابتة لآلة قولبة الحقن. يحتوي على جلبة المدخل (sprue bushing) حيث يدخل البلاستيك أولاً إلى القالب والقنوات الرئيسية لنظام العداء (runner system).

صفيحة التجويف العائمة

هذه هي الصفيحة الوسيطة والميزة المحددة للتصميم. إنها "تطفو" بين القسمين الآخرين. تحتوي على الجزء الثانوي من نظام العداء و بوابات الدبوس (pinpoint gates) التي تغذي البلاستيك المنصهر مباشرة إلى تجويف الجزء.

النصف المتحرك (القلب والجزء)

يتم تثبيت هذه المجموعة على اللوحة المتحركة للآلة. تحتوي على نصف القلب (core half) لهندسة الجزء و نظام القذف (ejector system) الذي يدفع في النهاية الجزء المكتمل خارج القالب.

كيف يعمل: تسلسل الفتح ذو المرحلتين

عبقرية القالب ذي الثلاث صفائح ليست فقط في بنائه، ولكن في حركة فتحه المتسلسلة.

الفتح الأول: كسر العداء

عندما يبدأ مشبك آلة القولبة في الفتح، يحدث الفصل الأول بين النصف الثابت وصفيحة التجويف العائمة. يؤدي هذا الإجراء إلى سحب بوابات الدبوس المتجمدة الصغيرة بعيدًا عن الجزء، مما يكسرها بنظافة. يتم الاحتفاظ بنظام العداء على هذا الجانب.

الفتح الثاني: قذف الجزء

بعد مسافة محددة، تستمر الآلة في الفتح، مما يخلق فصلًا ثانيًا بين صفيحة التجويف العائمة ونصف القلب المتحرك. يكشف هذا عن الجزء النهائي (أو الأجزاء)، وهي الآن خالية تمامًا من نظام العداء. ثم تتقدم دبابيس القذف لدفع الجزء خارج القالب.

لماذا تختار قالبًا ذا ثلاث صفائح؟

يتم تبرير التعقيد الإضافي للقالب ذي الثلاث صفائح من خلال العديد من المزايا الرئيسية التي تحل تحديات التصنيع المحددة.

إزالة البوابات الآلية

هذه هي أكبر فائدة. نظرًا لأنه يتم فصل العداء عن الجزء داخل القالب، فإنه يلغي حاجة شخص أو روبوت إلى قص العداء يدويًا من كل جزء. هذا يقلل بشكل كبير من تكاليف العمالة ووقت الدورة في الإنتاج بكميات كبيرة.

مواقع بوابات مرنة

يسمح هذا التصميم باستخدام بوابات الدبوس (pinpoint gates)، والتي يمكن وضعها في أي مكان تقريبًا على سطح الجزء. هذا مثالي للأجزاء التجميلية حيث يكون وجود علامة بوابة على الحافة غير مقبول، أو للأجزاء التي تحتاج إلى التعبئة من المركز للحصول على تدفق بلاستيكي مثالي.

مثالي للقوالب متعددة التجويف

القالب ذو الثلاث صفائح فعال للغاية في تغذية تجاويف متعددة بشكل متماثل من مدخل مركزي. يمكن أن يتفرع نظام العداء بكفاءة في الصفيحة العائمة لضمان ملء جميع التجاويف بالتساوي.

فهم المقايضات

على الرغم من مزاياه، فإن القالب ذا الثلاث صفائح ليس دائمًا الخيار الصحيح. يقدم تعقيده مقايضات واضحة.

زيادة تعقيد القالب وتكلفته

الصفيحة العائمة الإضافية، والميكانيكا الأكثر تعقيدًا، وميزات المحاذاة الدقيقة تجعل القالب ذا الثلاث صفائح أغلى بكثير في التصميم والبناء من القالب القياسي ذي الصفيحتين.

أوقات دورة أطول محتملة

على الرغم من أنه يوفر العمالة بعد القولبة، إلا أن حركة الفتح والإغلاق ذات المرحلتين يمكن أن تضيف أحيانًا بضع ثوانٍ إلى دورة القولبة الإجمالية. عادة ما يكون نظام العداء أكبر أيضًا، ويتطلب المزيد من البلاستيك ووقت تبريد أطول.

متطلبات صيانة أعلى

المزيد من الأجزاء المتحركة والتصميم الأكثر تعقيدًا يعني وجود المزيد من الاحتمالات للتآكل والتمزق. يمكن أن تكون بوابات الدبوس الصغيرة عرضة للتلف أو الانسداد، مما يتطلب صيانة أكثر دقة وفنيين مهرة.

متى يجب تحديد قالب ذي ثلاث صفائح

يعتمد اختيار هيكل القالب المناسب بالكامل على أولويات مشروعك.

• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة بأقل قدر من العمالة: القالب ذو الثلاث صفائح هو الخيار الأفضل لقدراته على إزالة البوابات الآلية.
• إذا كان المظهر التجميلي لجزءك أمرًا بالغ الأهمية: القدرة على وضع بوابة دبوس صغيرة ونظيفة على سطح غير مرئي تجعل هذا التصميم جذابًا للغاية.
• إذا كنت تقوم بتشغيل تخطيط متعدد التجويف ومعقد: غالبًا ما يوفر القالب ذو الثلاث صفائح الطريقة الأكثر توازنًا وكفاءة لتغذية جميع الأجزاء في وقت واحد.
• إذا كان تركيزك الأساسي هو تقليل تكلفة الأداة الأولية ووقت التسليم: القالب ذو الصفيحتين الأبسط هو الحل الأكثر مباشرة واقتصادية.

في نهاية المطاف، يعد اختيار قالب ذي ثلاث صفائح قرارًا استراتيجيًا للمقايضة بين التكلفة الأولية الأعلى وانخفاض تكاليف العمالة طويلة الأجل وزيادة مرونة التصميم.

جدول الملخص:

الميزة	الميزة	المقايضة
إزالة البوابات الآلية	تلغي العمل اليدوي، مثالية للإنتاج بكميات كبيرة	نظام عدّاء أكبر، أوقات دورة أطول محتملة
موقع بوابة مرن	يمكن وضع بوابات الدبوس للتدفق الأمثل ومستحضرات التجميل	تعقيد وتكلفة القالب أعلى
كفاءة متعددة التجويف	ممتاز للتغذية المتماثلة لأجزاء متعددة	متطلبات صيانة أعلى

هل تحتاج إلى قالب موثوق للإنتاج بكميات كبيرة أو أجزاء معقدة؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، بما في ذلك حلول لسير عمل قولبة البلاستيك الفعال. تضمن خبرتنا حصولك على الأدوات المناسبة لجودة أجزاء فائقة وتكاليف تشغيل منخفضة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات قولبة الحقن في مختبرك.

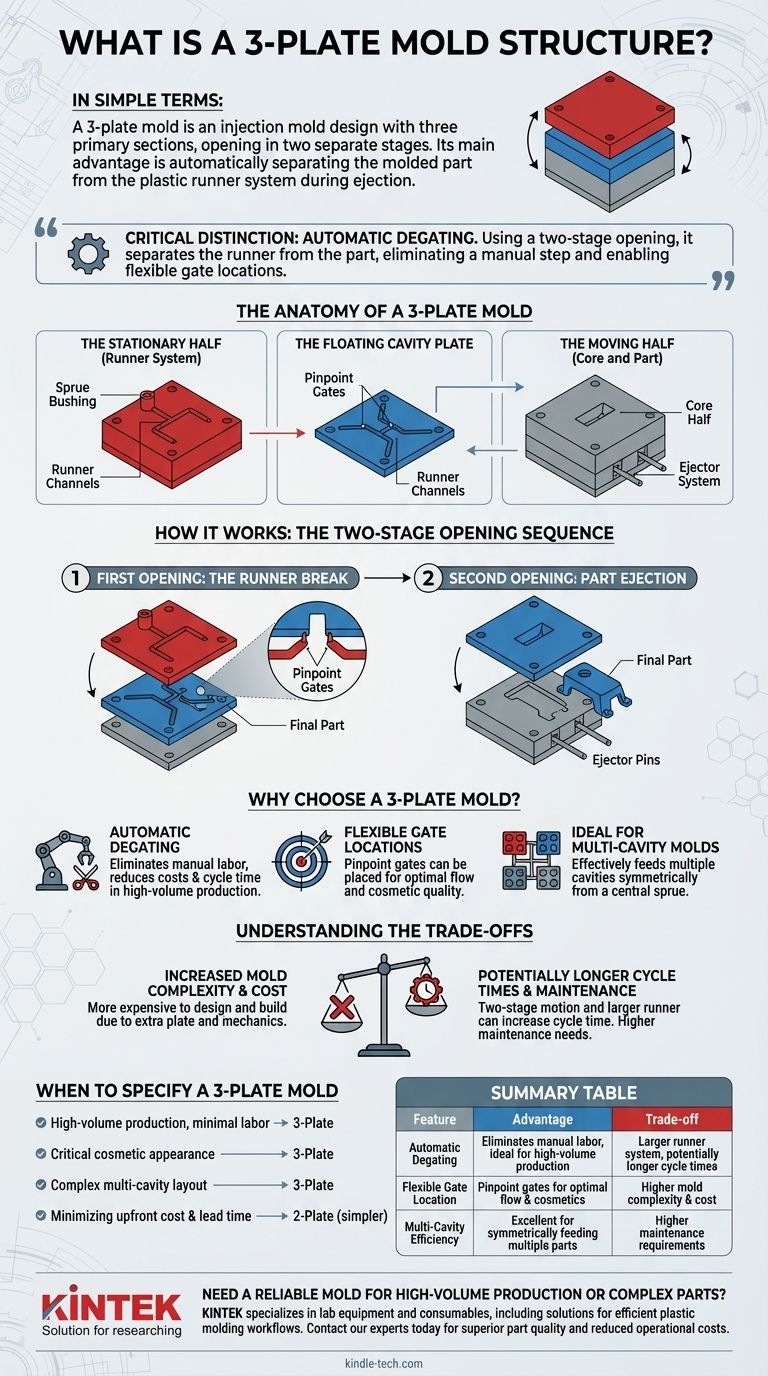

دليل مرئي
