ما هي خلية من النوع H؟ دليل للخلايا الكهروكيميائية المقسمة لإجراء تجارب دقيقة

في جوهرها، خلية من النوع H هي خلية كهروكيميائية مقسمة سُميت بهذا الاسم لتشابهها مع الحرف 'H'. تتكون من حجرتين منفصلتين، عادةً للأنود والكاثود، متصلتين بجسر يحتوي على فاصل مثل زجاج مسامي ملبد (frit) أو غشاء. يسمح هذا التصميم الأساسي بالعزل المادي لتفاعلي القطبين الكهربائيين.

الغرض المركزي لخلية من النوع H هو منع المنتجات المتولدة عند قطب كهربائي واحد من الهجرة والتأثير على التفاعلات التي تحدث عند القطب الكهربائي الآخر. هذا الفصل ضروري لتحقيق قياسات كهروكيميائية نظيفة ومضبوطة ودقيقة.

المشكلة الأساسية التي تحلها خلايا H: التداخل غير المرغوب فيه

في العديد من التجارب الكهروكيميائية، يمكن أن تكون المنتجات المتكونة عند القطب الكهربائي العامل (الأنود) تفاعلية. إذا انتشرت هذه المنتجات إلى القطب الكهربائي المقابل (الكاثود)، فقد تُستهلك أو تسبب تفاعلات جانبية، مما يقوض سلامة التجربة.

منع التلوث المتبادل

يعمل الهيكل المقسم لخلية H كحاجز مادي. يوقف الخلط الكلي للمحاليل (الإلكتروليت الأنودي والإلكتروليت الكاثودي) في كل حجرة.

هذا يضمن أن الأنواع التي تتم دراستها عند القطب الكهربائي العامل لا تُستهلك أو تتغير بفعل النواتج الثانوية المتولدة عند القطب الكهربائي المقابل، مما يؤدي إلى بيانات أكثر موثوقية.

عزل العمليات القطبية

من خلال إبقاء نصفي الخلية منفصلين، يمكن للباحثين دراسة عملية قطبية محددة في بيئة نقية.

هذا ضروري لتطبيقات مثل التحليل الكهربائي بالجهد المتحكم فيه، حيث يكون الهدف هو تحويل المادة المتفاعلة بشكل كامل إلى ناتج عند قطب كهربائي واحد دون تدخل من القطب الآخر.

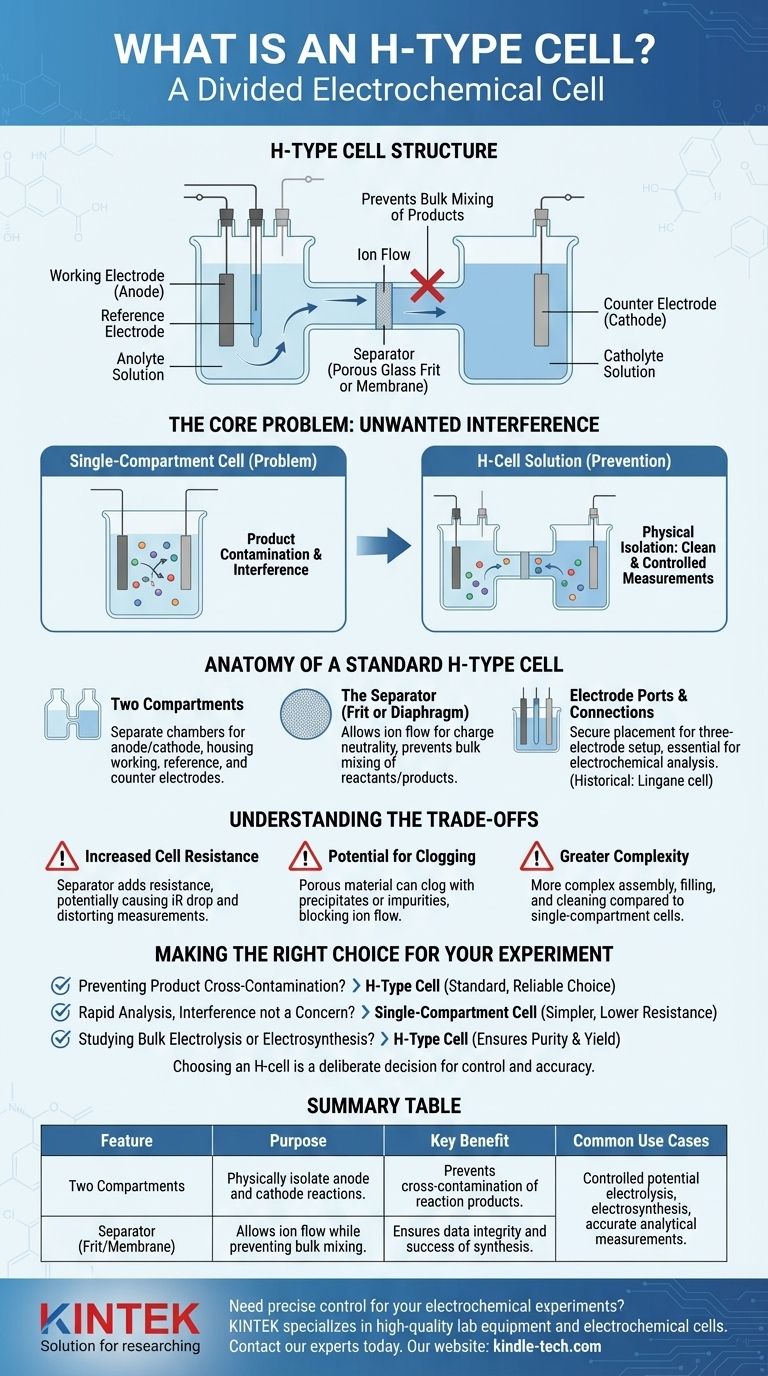

تشريح خلية قياسية من النوع H

على الرغم من اختلاف التصاميم، تشترك معظم خلايا النوع H في ثلاثة مكونات أساسية تمكنها من العمل.

الحجرتان

تتكون الخلية من حجرتين أو ذراعين زجاجيين متميزين. تحتوي إحدى الحجرتين على القطب الكهربائي العامل والقطب الكهربائي المرجعي، بينما تحتوي الأخرى على القطب الكهربائي المقابل.

الفاصل (الزجاج الملبد أو الحاجز)

يربط الحجرتين جسر يحتوي على فاصل. غالبًا ما يكون هذا زجاجًا مساميًا ملبدًا أو غشاء تبادل أيوني.

دور الفاصل حاسم: يسمح بتدفق الأيونات بين الحجرتين للحفاظ على الحياد الكهربائي وإكمال الدائرة الكهربائية، ولكنه يمنع الخلط الكلي لجزيئات المواد المتفاعلة والمنتجات الأكبر حجمًا.

منافذ وتوصيلات الأقطاب الكهربائية

تحتوي كل حجرة على فتحات (منافذ) للسماح بوضع الأقطاب الكهربائية بأمان. غالبًا ما تكون خلايا H الحديثة جزءًا من إعداد ثلاثي الأقطاب، وهو المعيار لمعظم التحليلات الكهروكيميائية.

أحد المتغيرات المحددة المذكورة في النصوص التاريخية هو خلية لينغان (Lingane cell)، وهو تصميم من النوع H تم تكييفه للاستخدام مع أقطاب الزئبق المجمعة.

فهم المفاضلات

تأتي فوائد العزل مع اعتبارات عملية معينة يجب إدارتها.

زيادة مقاومة الخلية

الفاصل، بحكم طبيعته، يضيف مقاومة لتدفق الأيونات. يمكن أن تؤدي زيادة مقاومة الخلية الإجمالية هذه إلى انخفاض iR أكبر (انخفاض في الجهد بسبب المقاومة)، مما قد يشوه القياسات الكهروكيميائية، خاصة عند التيارات العالية.

احتمالية الانسداد

يمكن أن تنسد المادة المسامية للزجاج الملبد بمرور الوقت بسبب نواتج التفاعل أو الرواسب أو الشوائب الموجودة في المذيب. هذا يزيد المقاومة بشكل أكبر ويمكن أن يمنع تدفق الأيونات تمامًا في النهاية.

تعقيد أكبر

مقارنة بخلية الكأس البسيطة ذات الحجرة الواحدة، فإن خلية النوع H أكثر تعقيدًا في التجميع والتعبئة والتنظيف. هذا يضيف عبئًا بسيطًا على وقت إعداد التجربة.

اتخاذ القرار الصحيح لتجربتك

يعد اختيار شكل الخلية الصحيح أساسيًا للتصميم التجريبي الجيد في الكيمياء الكهربائية.

• إذا كان تركيزك الأساسي هو منع التلوث المتبادل للمنتجات: خلية النوع H هي الخيار القياسي والأكثر موثوقية لتجربتك.
• إذا كان تركيزك الأساسي هو التحليل السريع حيث لا يمثل التداخل مصدر قلق: غالبًا ما تكون الخلية البسيطة ذات الحجرة الواحدة أكثر كفاءة وتوفر مقاومة أقل للخلية.
• إذا كان تركيزك الأساسي هو دراسة التحليل الكهربائي الكلي أو التخليق الكهربائي: تكون خلية النوع H ضرورية دائمًا تقريبًا لضمان نقاء المنتج ومردود تفاعل عالٍ.

في نهاية المطاف، يعد اختيار خلية من النوع H قرارًا مدروسًا لإعطاء الأولوية للتحكم والدقة على البساطة والسرعة.

جدول ملخص:

الميزة	الغرض
حجرتان	العزل المادي لتفاعلات الأنود والكاثود.
الفاصل (ملبد/غشاء)	يسمح بتدفق الأيونات مع منع الخلط الكلي للمحاليل.
الفائدة الرئيسية	يمنع التلوث المتبادل لمنتجات التفاعل للحصول على بيانات دقيقة.
حالات الاستخدام الشائعة	التحليل الكهربائي بالجهد المتحكم فيه، التخليق الكهربائي، القياسات التحليلية الدقيقة.
