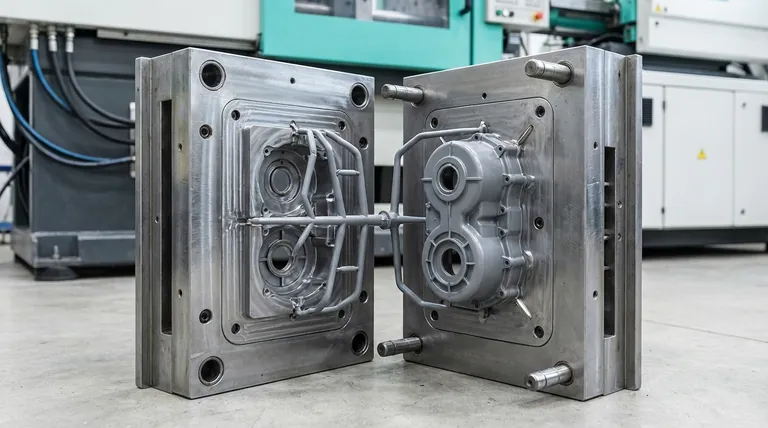

ما هو القالب ذو الصفيحتين؟ الخيار البسيط والفعال من حيث التكلفة للقولبة بالحقن

في القولبة بالحقن، القالب ذو الصفيحتين هو التصميم الأساسي والأكثر استخدامًا للقوالب. يتكون من قسمين رئيسيين، جانب التجويف (الجانب A) وجانب القلب (الجانب B)، واللذان ينفصلان على طول مستوى واحد يُعرف بخط الفصل. عندما ينفتح القالب، يتم إخراج الجزء النهائي ونظام العدّاء البلاستيكي المستخدم لملئه معًا.

تعتبر بساطة القالب ذي الصفيحتين هي قوته العظمى، مما يجعله فعالاً من حيث التكلفة وموثوقًا به. ومع ذلك، فإن هذه البساطة نفسها تقيد مكان حقن البلاستيك في الجزء، وهي مقايضة حاسمة يجب على كل مصمم فهمها.

كيف يعمل القالب ذو الصفيحتين: الميكانيكا الأساسية

عملية القالب ذي الصفيحتين مباشرة، مبنية على التفاعل بين نصفيه الأساسيين.

الجانب A والجانب B

يتكون القالب من نصفين. يشكل الجانب A، المعروف أيضًا بلوحة التجويف، عادةً السطح التجميلي الخارجي للجزء ويتم تثبيته على اللوح الثابت لآلة القولبة.

يشكل الجانب B، أو لوحة القلب، الهندسة الداخلية ويحتوي على نظام القذف. يتم تثبيته على اللوح المتحرك للآلة.

خط الفصل

خط الفصل هو السطح الوحيد الذي يلتقي فيه الجانب A والجانب B عندما يكون القالب مغلقًا. يحدث فصل القالب دائمًا على طول هذا المستوى.

دورة الحقن والقذف

أثناء التشغيل، يتم تثبيت الصفيحتين معًا. يتم حقن البلاستيك المنصهر عبر قناة رئيسية (sprue)، يتدفق عبر قنوات تسمى عدّاءات (runners)، ويدخل تجويف الجزء عبر بوابة (gate).

بعد أن يبرد البلاستيك ويتصلب، يبتعد الجانب B عن الجانب A. ثم تدفع دبابيس القذف داخل الجانب B الجزء النهائي، مع بقاء نظام العدّاء متصلاً، خارج القالب.

دور العدّاء والبوابة

في القالب ذي الصفيحتين، يرتبط تصميم نظام العدّاء والبوابة ارتباطًا مباشرًا بالهيكل الأساسي للقالب.

محتوى داخل خط الفصل

يجب نحت نظام العدّاء في سطح خط الفصل. هذا هو قيد مميز لتصميم الصفيحتين.

نظرًا لأن العدّاء يقع على نفس مستوى حافة الجزء، يجب حقن البلاستيك من جانب التجويف.

خيارات البوابات الشائعة

يؤدي هذا القيد إلى أنواع بوابات محددة، وأكثرها شيوعًا هي البوابة الحافية (edge gate). يغذي هذا النوع من البوابات البلاستيك في جانب الجزء، تاركًا عيبًا صغيرًا يجب قصه بعد القولبة.

متطلب إزالة البوابة يدويًا

نظرًا لأن العدّاء والجزء يتم إخراجهما كقطعة واحدة، يجب فصلهما. غالبًا ما تكون هذه عملية ثانوية يدوية تسمى إزالة البوابة (degating)، والتي تزيد من تكاليف العمالة ووقت الدورة.

فهم المقايضات

يتضمن اختيار القالب ذي الصفيحتين الموازنة بين التكلفة والتعقيد وجودة الجزء.

ميزة: البساطة وفعالية التكلفة

مع عدد أقل من المكونات وعدم وجود آليات معقدة، تعتبر القوالب ذات الصفيحتين الأقل تكلفة في التصميم والتصنيع. وهذا يجعلها مثالية للمشاريع ذات الميزانية المنخفضة والأشكال الهندسية الأبسط للأجزاء.

ميزة: المتانة والموثوقية

يعني تصميمها البسيط وجود عدد أقل من الأشياء التي يمكن أن تتعطل. القوالب ذات الصفيحتين موثوقة للغاية، وسهلة الصيانة، وغالبًا ما تسمح بأوقات دورة أسرع بسبب عملها المباشر وغير المعقد.

قيد: موقع البوابة المقيد

عدم القدرة على وضع البوابة مباشرة في مركز الجزء هو العيب الأكثر أهمية. يمكن أن يؤثر ذلك على كيفية ملء البلاستيك للقالب، مما قد يسبب مشاكل تجميلية أو نقاط ضعف هيكلية. ويعني أيضًا أن علامة البوابة تكون دائمًا على محيط الجزء.

قيد: هدر العدّاء والعمليات الثانوية

يتم إخراج نظام العدّاء مع الجزء في كل دورة، مما يخلق مواد خردة. بينما يمكن أحيانًا إعادة طحن هذا البلاستيك وإعادة استخدامه، فإنه يمثل تكلفة مادية. كما أن إزالة البوابة اليدوية المطلوبة تضيف تكلفة عمالة يمكن أن تكون كبيرة في الإنتاج بكميات كبيرة.

اتخاذ القرار الصحيح لمشروعك

يعد اختيار نوع القالب الصحيح قرارًا حاسمًا يعتمد على أولوياتك المحددة.

• إذا كان تركيزك الأساسي هو تقليل تكلفة الأداة والتعقيد: فإن القالب ذو الصفيحتين هو الخيار الافتراضي والأكثر فعالية، خاصة للأجزاء التي لا يمثل فيها موقع علامة البوابة مشكلة تجميلية.
• إذا كان تركيزك الأساسي هو المظهر التجميلي وموقع البوابة المرن: فمن المحتمل أن يكون القالب ذو الصفيحتين غير كافٍ. يجب عليك البحث في قالب ذي ثلاث صفائح أو قالب ذي عدّاء ساخن، والذي يسمح بوضع البوابة مباشرة على الجزء العلوي من الجزء.
• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة بأقل هدر للمواد: يمكن أن تتراكم خردة العدّاء من القالب ذي الصفيحتين، مما يجعل نظام العدّاء الساخن "الخالي من العدّاء" أكثر فعالية من حيث التكلفة على مدى عمر المشروع.

يعد فهم هذه المقايضات الأساسية هو الخطوة الأولى نحو تصميم قالب يتوافق تمامًا مع ميزانية مشروعك وجودته وأهدافه الإنتاجية.

جدول الملخص:

الميزة	الميزة	القيود
التصميم	بسيط، متين، وموثوق	موقع البوابة مقيد (من الجانب فقط)
التكلفة	تكلفة أدوات أولية أقل	هدر العدّاء وإزالة البوابة يدويًا يضيفان تكلفة
التطبيق	مثالي للأجزاء الأبسط والميزانيات الأقل	غير مناسب للأجزاء ذات البوابة العلوية أو عالية الجودة التجميلية
