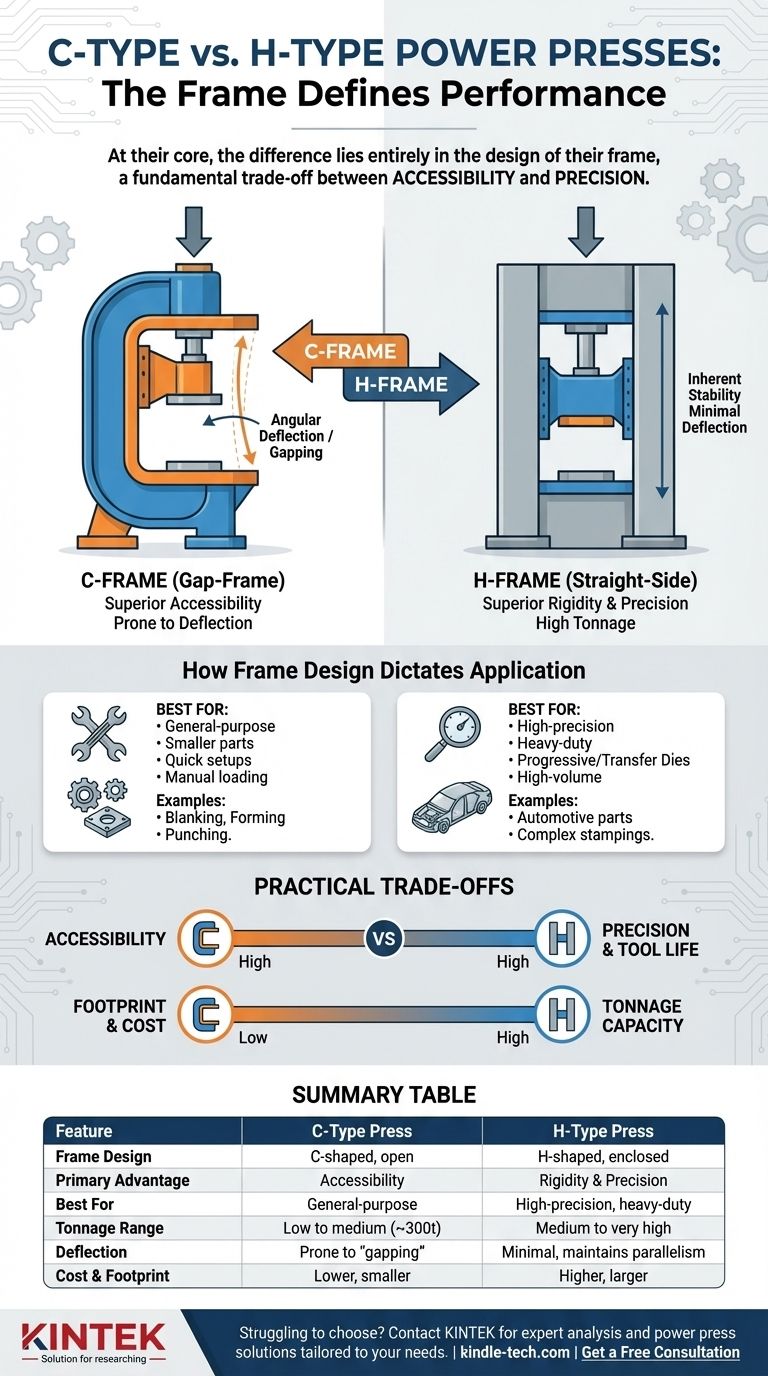

في جوهرها، يكمن الاختلاف بين مكبس الطاقة من النوع C ومكبس النوع H بالكامل في تصميم إطاره. يتميز المكبس من النوع C، المعروف أيضًا باسم مكبس الإطار C أو الإطار المفتوح، بإطار على شكل الحرف 'C'، مما يوفر وصولاً مفتوحًا من ثلاثة جوانب. في المقابل، يتمتع المكبس من النوع H، الذي يسمى غالبًا مكبس الإطار H أو المكبس ذو الجانب المستقيم، بإطار أكثر قوة ومدعوم بالكامل بعمودين جانبيين مستقيمين، يشبه الحرف 'H'.
الخيار بين مكبس الإطار C ومكبس الإطار H هو مفاضلة أساسية بين سهولة الوصول والدقة. توفر مكابس الإطار C وصولاً فائقًا للأدوات والتعامل مع الأجزاء، بينما توفر مكابس الإطار H صلابة ودقة فائقتين تحت الأحمال الثقيلة.
العامل المحدد: صلابة الإطار والانحراف
شكل إطار المكبس ليس مجرد خيار جمالي؛ بل يحدد كيفية تعامل الآلة مع القوى الهائلة المتولدة أثناء عملية الختم. وهذا يؤثر بشكل مباشر على دقة الجزء النهائي.
تأثير "التجويف" في مكابس الإطار C
شكل الحرف C، بطبيعته، يحتوي على "حلق" مفتوح. عندما يطبق المكبس القوة، يميل الإطار إلى الانحراف أو "التوسع" قليلاً.
هذه الظاهرة، المعروفة باسم الانحراف الزاوي أو التجويف (Gapping)، يمكن أن تسبب عدم محاذاة بين النصف العلوي والسفلي للقالب. على الرغم من أنه ضئيل، يمكن أن يكون هذا الانحراف عاملاً حاسمًا في التطبيقات عالية الدقة.
الاستقرار المتأصل لتصميم الإطار H
يعمل المكبس ذو الإطار H مثل صندوق كامل. يتم احتواء قوى الختم عموديًا بين السرير، والتاج، والعمودين الجانبيين الضخمين.
هذا الهيكل المغلق أكثر صلابة بطبيعته ومقاومًا للانحراف. إنه يضمن بقاء المكبس (الرام) موازيًا للسرير حتى تحت أقصى حمولة، وهو أمر بالغ الأهمية للعمليات المعقدة.
كيف يحدد تصميم الإطار التطبيق
الاختلافات الهيكلية بين نوعي المكابس تجعلها مناسبة لمهام تصنيع مختلفة جدًا. يعد فهم احتياجات تطبيقك هو المفتاح لاختيار الآلة الصحيحة.
متى تختار مكبس الإطار C
الميزة الأساسية للإطار C هي سهولة الوصول إليه. مع الوصول المفتوح من الأمام ومن كلا الجانبين، فهو مثالي للتحميل اليدوي للأجزاء، وتغيير القوالب السريع، وتغذية المواد من الجانب.
تتفوق هذه المكابس في عمليات الأغراض العامة ذات المحطة الواحدة مثل القطع والتشكيل والثقب للأجزاء الأصغر حيث لا تكون الدقة القصوى هي الشاغل الأساسي.
متى تختار مكبس الإطار H
تجعل الصلابة الفائقة للإطار H منه المعيار للتطبيقات عالية الدقة. إنه الخيار المفضل لتشغيل القوالب التقدمية والتحويلية الكبيرة والثقيلة أو المعقدة.
نظرًا لأن إطارات H تقلل من الانحراف، فإنها تنتج أجزاء أكثر اتساقًا وتطيل بشكل كبير عمر الأدوات باهظة الثمن عن طريق منع التآكل غير المتساوي. إنها ضرورية للإنتاج بكميات كبيرة والتطبيقات ذات الحمولة العالية، كما هو الحال في صناعة السيارات.
فهم المفاضلات العملية
يتضمن اختيار المكبس موازنة متطلبات الأداء مع القيود العملية مثل التكلفة ومساحة الأرضية.
سهولة الوصول مقابل عمر الأداة
قد يأتي الوصول الممتاز للإطار C على حساب. إذا لم يكن الحمل متمركزًا تمامًا في القالب، يتم تضخيم تأثير التجويف، مما يؤدي إلى تآكل غير متساوٍ للقالب وعمر افتراضي أقصر للأداة.
قد يؤدي الوصول المحدود للإطار H (عادةً من الأمام والخلف فقط) إلى جعل عمليات الإعداد تستغرق وقتًا أطول، ولكنه استقراره يحمي استثمار الأداة على ملايين الدورات.
البصمة والتكلفة
للحمولة المعطاة، يكون مكبس الإطار C بشكل عام أقل تكلفة وله بصمة أصغر من مكبس الإطار H. وهذا يجعله خيارًا اقتصاديًا لورش العمل والإنتاج على نطاق أصغر.
تمثل مكابس الإطار H استثمارًا رأسماليًا أكبر، وتتطلب مساحة أرضية أكبر وأساسات أكثر قوة لدعم وزنها الكبير.
قيود الحمولة (التوناج)
توجد مكابس الإطار C في الغالب في نطاقات الحمولة المنخفضة إلى المتوسطة، عادةً حتى حوالي 300 طن. ما وراء ذلك، يصبح التحكم في انحراف الإطار غير عملي.
يعتمد عمليًا جميع تطبيقات الحمولة العالية على السلامة الهيكلية لتصميم الإطار H للتعامل مع القوى الهائلة بأمان ودقة.
اتخاذ الخيار الصحيح لهدفك
سيحدد تطبيقك المحدد المكبس المناسب. يعتمد القرار على تقييم واضح لأولوياتك.
- إذا كان تركيزك الأساسي هو التنوع وسرعة الإعداد للأجزاء الأصغر: فإن مكبس الإطار C هو الخيار الأكثر عملية وفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الختم عالي الدقة أو تشغيل القوالب التقدمية الكبيرة: فإن صلابة واستقرار مكبس الإطار H أمران غير قابلين للتفاوض لضمان جودة الجزء وزيادة عمر الأداة إلى أقصى حد.
- إذا كنت تتعامل مع متطلبات حمولة عالية جدًا: فمن المحتمل أن يتطلب تطبيقك السلامة الهيكلية لمكبس الإطار H.
يعد فهم هذا التمييز الأساسي بين تصميم الإطار الخطوة الأولى والأكثر أهمية في اختيار الآلة المناسبة لاحتياجات التصنيع الخاصة بك.
جدول ملخص:
| الميزة | مكبس النوع C (الإطار المفتوح) | مكبس النوع H (الجانب المستقيم) |
|---|---|---|
| تصميم الإطار | شكل C، مفتوح من ثلاثة جوانب | شكل H، هيكل صندوقي مغلق بالكامل |
| الميزة الأساسية | إمكانية وصول فائقة للأدوات/الأجزاء | صلابة ودقة فائقتان |
| الأفضل لـ | الختم للأغراض العامة، الأجزاء الأصغر، الإعدادات السريعة | التطبيقات عالية الدقة، المهام الشاقة، والقوالب التقدمية |
| نطاق الحمولة النموذجي | منخفض إلى متوسط (حتى حوالي 300 طن) | متوسط إلى عالٍ جدًا |
| الانحراف | عرضة للانحراف الزاوي ("التجويف") تحت الحمل | انحراف ضئيل، يحافظ على توازي المكبس |
| التكلفة والبصمة | تكلفة أقل، بصمة أصغر | تكلفة أعلى، بصمة أكبر |
