ما هو جهاز التحكم في درجة الحرارة متعدد الحلقات؟ تبسيط التحكم الحراري متعدد المناطق

في جوهره، جهاز التحكم في درجة الحرارة متعدد الحلقات هو جهاز صناعي مركزي مصمم لإدارة وتنظيم حلقات حرارية أو عمليات متعددة ومستقلة من وحدة واحدة متكاملة. يتيح له ذلك التحكم في مناطق مختلفة داخل آلة أو عملية في وقت واحد، وهي مهمة كانت ستتطلب جهاز تحكم منفصلاً لكل حلقة فردية.

تكمن القيمة الأساسية لجهاز التحكم متعدد الحلقات في قدرته على تبسيط الأنظمة المعقدة. من خلال دمج التحكم في مناطق متعددة ومستقلة في جهاز واحد، فإنه يقلل من تعقيد الأجهزة، ويقلل من مساحة اللوحة، ويبسط التكامل العام للنظام والإدارة.

المشكلة: عندما لا يكون التحكم أحادي الحلقة كافياً

لفهم الغرض من جهاز التحكم متعدد الحلقات، من الضروري أولاً إدراك قيود النهج التقليدي أحادي الحلقة.

قيود الواحد لواحد

يعمل جهاز التحكم أحادي الحلقة القياسي على مبدأ بسيط: مدخل مستشعر واحد، وجهاز تحكم واحد، ومخرج تحكم واحد. هذا حل قوي وفعال تمامًا للتطبيقات البسيطة.

ومع ذلك، تحتوي العديد من الآلات الصناعية، مثل خطوط التعبئة أو آلات بثاقب البلاستيك، على مناطق تسخين متميزة متعددة يجب التحكم فيها بشكل مستقل ولكن كجزء من عملية واحدة ومنسقة.

تحدي الحجم

يؤدي استخدام أجهزة التحكم أحادية الحلقة لهذه الآلات المعقدة إلى تحديات كبيرة. والنتيجة غالبًا ما تكون لوحة تحكم كبيرة مليئة بالعديد من الأجهزة الفردية، مما يؤدي إلى زيادة تعقيد الأسلاك، وارتفاع تكاليف الأجهزة، وبصمة مادية أكبر بكثير.

كيف توفر أجهزة التحكم متعددة الحلقات حلاً

يعالج جهاز التحكم متعدد الحلقات مباشرة تحديات الحجم والتعقيد من خلال تغيير هيكل التحكم بشكل أساسي.

بنية مركزية

بدلاً من مصفوفة موزعة من أجهزة التحكم الفردية، يستخدم النظام متعدد الحلقات "عقلاً" واحدًا لإدارة جميع مناطق العملية. تستقبل هذه الوحدة المركزية المدخلات من مستشعرات متعددة وتدير مخرجات تحكم متعددة، كل ذلك ضمن غلاف واحد مدمج.

هذا الهيكل مثالي للأنظمة التي تتطلب أكثر من حلقة تحكم واحدة تعمل داخل آلة واحدة.

الميزات المتقدمة والتكامل

أجهزة التحكم الحديثة متعددة الحلقات هي أكثر من مجرد مجموعة من الحلقات الفردية في صندوق. غالبًا ما تتضمن ميزات متقدمة تبسط التحكم في الآلات والتكامل.

تشمل هذه القدرات غالبًا إدارة الوصفات، واستراتيجيات الإنذار المعقدة، وتسجيل البيانات، وبروتوكولات الاتصال الحديثة (مثل Modbus أو EtherNet/IP) التي تسمح بالاتصال السلس بوحدة التحكم المنطقية المركزية (PLC) أو نظام SCADA.

فهم المفاضلات

على الرغم من قوتها، فإن أجهزة التحكم متعددة الحلقات ليست الحل الشامل. يتطلب التقييم الموضوعي الاعتراف بعيوبها المحتملة.

نقطة فشل واحدة

المفاضلة الأهم هي خطر الفشل المركزي. إذا تعطل جهاز التحكم متعدد الحلقات، فإن كل حلقة عملية يديرها ستتوقف عن العمل في وقت واحد. في المقابل، يؤثر فشل جهاز تحكم أحادي الحلقة واحد فقط على منطقته المحددة.

تعقيد الإعداد الأولي

على الرغم من أن الأجهزة والأسلاك أبسط، إلا أن الإعداد البرمجي الأولي لنظام متعدد الحلقات يمكن أن يكون أكثر تعقيدًا من إعداد العديد من الوحدات الفردية أحادية الحلقة. يتطلب هذا غالبًا فنيًا أو مهندسًا أكثر مهارة للإعداد الأولي.

اتخاذ القرار الصحيح لنظامك

يعتمد اختيار استراتيجية التحكم الصحيحة كليًا على الأهداف المحددة وحجم تطبيقك.

• إذا كان تركيزك الأساسي هو البساطة والمتانة لمنطقة واحدة: يظل جهاز التحكم أحادي الحلقة المخصص هو الحل الأكثر مباشرة وموثوقية.
• إذا كان تركيزك الأساسي هو إدارة آلة ذات مناطق متعددة ومنسقة: سيؤدي جهاز التحكم متعدد الحلقات إلى تقليل تكلفة الأجهزة ومساحة اللوحة وتعقيد الأسلاك بشكل كبير.
• إذا كان تركيزك الأساسي هو تكامل النظام والحصول على البيانات: تجعل قدرات الاتصال المتقدمة لجهاز التحكم متعدد الحلقات الخيار الأفضل للاتصال بنظام تحكم أكبر في المصنع.

في النهاية، يتعلق اختيار هيكل التحكم الصحيح بمواءمة قدرات جهاز التحكم مع حجم وتعقيد عمليتك.

جدول الملخص:

الميزة	جهاز التحكم أحادي الحلقة	جهاز التحكم متعدد الحلقات
الهيكل	جهاز تحكم واحد لكل منطقة	وحدة مركزية لمناطق متعددة
مثالي لـ	التطبيقات البسيطة ذات المنطقة الواحدة	الآلات المعقدة ذات مناطق التسخين المتعددة
البصمة المادية	كبيرة (أجهزة متعددة)	مدمجة (جهاز واحد)
الأسلاك والتكامل	معقد، مكونات أكثر	مبسط، أسلاك أقل
الميزة الرئيسية	المتانة، عزل المنطقة	كفاءة التكلفة والمساحة، ميزات متقدمة
العيب الرئيسي	مشاكل قابلية التوسع	خطر نقطة الفشل الواحدة

هل أنت مستعد لتبسيط عملياتك الحرارية متعددة المناطق؟ تتخصص KINTEK في المعدات المخبرية المتقدمة وحلول التسخين الصناعية. تم تصميم أجهزة التحكم في درجة الحرارة متعددة الحلقات لدينا لتقليل التعقيد وتوفير المساحة وتعزيز التكامل للمختبرات والمرافق الصناعية. اتصل بخبرائنا اليوم للعثور على حل التحكم المثالي لتطبيقك!

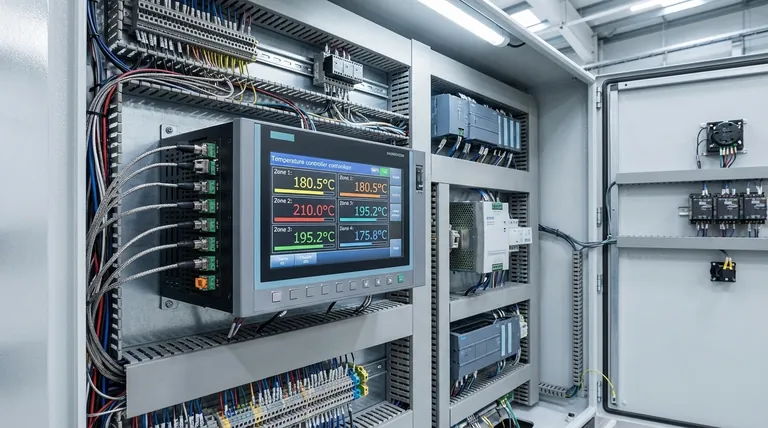

دليل مرئي
