ما هو تركيب آلة المكبس الهيدروليكي؟ دليل لأنظمتها الأساسية وتوليد القوة

في جوهره، يتكون المكبس الهيدروليكي من ثلاثة أنظمة أساسية. هذه الأنظمة هي الهيكل الرئيسي الذي يوفر الأساس الهيكلي، ونظام الطاقة الذي يولد الضغط، ونظام التحكم الهيدروليكي الذي يوجه القوة. تعمل هذه المكونات في تناغم، مستخدمة مبدأ ضغط السوائل لتوليد قوة ميكانيكية هائلة من جهد أولي صغير.

تعتمد عملية المكبس الهيدروليكي بأكملها على مبدأ فيزيائي بسيط: قانون باسكال. باستخدام سائل غير قابل للانضغاط لنقل الضغط من أسطوانة صغيرة إلى أسطوانة أكبر، تضاعف الآلة القوة الأولية، مما يخلق القوة اللازمة للمهام الصناعية الشاقة.

المكونات الأساسية للمكبس الهيدروليكي

لفهم كيفية عمل المكبس الهيدروليكي، يجب علينا أولاً فحص أجزائه الرئيسية. يخدم كل مكون غرضًا مميزًا وحاسمًا في توليد القوة وتطبيقها.

الهيكل الرئيسي (العمود الفقري الهيكلي)

إن الهيكل الرئيسي هو الهيكل الصلب والثقيل الذي يجمع جميع المكونات الأخرى معًا ويتحمل القوى الهائلة المتولدة أثناء التشغيل.

يتضمن عادةً السرير أو لوحة الدعامة، وهي السطح المسطح والثابت الذي يدعم المادة أو قطعة العمل التي يتم ضغطها. قوة الإطار أمر بالغ الأهمية للسلامة والدقة.

نظام الطاقة (محرك القوة)

هذا النظام مسؤول عن توليد الضغط الهيدروليكي. إنه ليس جزءًا واحدًا ولكنه مجموعة من المكونات المترابطة.

تعتبر المضخة المحرك الأساسي، وهي المسؤولة عن دفع السائل الهيدروليكي (عادة الزيت) إلى النظام. إنها نقطة البداية لعملية الضغط بأكملها.

إن السائل الهيدروليكي هو شريان الحياة للآلة. إنه سائل غير قابل للانضغاط يستخدم لنقل الضغط بكفاءة من نقطة إلى أخرى داخل النظام المغلق.

الأسطوانات الهيدروليكية (مضاعفات القوة)

يحتوي المكبس على أسطوانتين رئيسيتين مترابطتين بأحجام مختلفة، وهما قلب مضاعفة القوة.

تُعرف الأسطوانة الأصغر باسم المكبس. عندما يُدفع السائل الهيدروليكي فيها، فإنها تبدأ الضغط.

الأسطوانة الأكبر هي الكباس. هذا هو المكون الذي يتحرك لضغط قطعة العمل. نظرًا لأن مساحة سطحه أكبر بكثير من مساحة المكبس، فإن القوة التي يمارسها الكباس تكون أكبر نسبيًا.

نظام التحكم (الدماغ التشغيلي)

يدير نظام التحكم الهيدروليكي، المكون من الصمامات والأنابيب وأجهزة التحكم، تدفق السائل الهيدروليكي.

يسمح هذا النظام للمشغل بالتحكم في اتجاه وسرعة وضغط الكباس، مما يتيح عمليات دقيقة وقابلة للتكرار.

كيف تولد هذه المكونات القوة

عبقرية المكبس الهيدروليكي ليست في تعقيده، بل في تطبيقه الأنيق لمبدأ فيزيائي أساسي.

تطبيق قانون باسكال

يعمل النظام على أساس قانون باسكال، الذي ينص على أن الضغط المطبق على سائل محصور ينتقل دون نقصان إلى كل جزء من السائل وجدران الوعاء المحتوي.

من جهد صغير إلى قوة هائلة

عندما تدفع المضخة السائل إلى أسطوانة المكبس الصغيرة، فإنها تخلق ضغطًا (الضغط = القوة / المساحة). ينتقل هذا الضغط نفسه عبر السائل إلى أسطوانة الكباس الكبيرة.

نظرًا لأن الكباس له مساحة سطح أكبر بكثير، فإن القوة الناتجة (القوة = الضغط × المساحة) تتضاعف بشكل كبير. تؤدي قوة صغيرة على المكبس إلى قوة هائلة عند الكباس.

المزالق والاعتبارات الشائعة

على الرغم من قوته وتنوعه، فإن بناء المكبس الهيدروليكي يجلب تحديات تشغيلية متأصلة تتطلب الانتباه.

خطر تلوث السوائل

النظام الهيدروليكي عبارة عن حلقة مغلقة، مما يجعله حساسًا للغاية للملوثات مثل الأوساخ أو جزيئات المعدن في السائل. يمكن أن يتسبب التلوث في تآكل مبكر للمضخات والصمامات والأختام، مما يؤدي إلى الفشل.

احتمال تسرب السوائل

يعمل النظام تحت ضغط عالٍ للغاية. بمرور الوقت، يمكن أن تتدهور الأختام والخراطيم، مما يخلق خطر تسرب السائل الهيدروليكي. هذا لا يقلل من الأداء فحسب، بل يشكل أيضًا مخاطر على السلامة والبيئة.

سرعات تشغيل أبطأ

مقارنة بالمكابس الميكانيكية البحتة، يمكن أن تكون للمكابس الهيدروليكية أوقات دورة أبطأ. الوقت الذي يستغرقه السائل للتحرك وبناء الضغط يعني أنها قد لا تكون مثالية لعمليات الختم عالية السرعة وعالية الحجم جدًا.

اتخاذ الخيار الصحيح لتطبيقك

يسمح لك فهم بناء المكبس الهيدروليكي بتقييم الميزات الأكثر أهمية لأهدافك المحددة.

• إذا كان تركيزك الأساسي على التشكيل أو التشكيل الثقيل: أعطِ الأولوية لآلة ذات هيكل رئيسي قوي بشكل استثنائي وكباس بقطر كبير للتعامل مع أقصى قوة دون انحراف.
• إذا كان تركيزك الأساسي على الدقة والتحكم: فإن تعقيد نظام التحكم الهيدروليكي أمر بالغ الأهمية، مما يسمح بإجراء تعديلات دقيقة على الضغط والسرعة وعمق الشوط.
• إذا كان تركيزك الأساسي على الموثوقية على المدى الطويل والصيانة المنخفضة: ركز على جودة الأختام ونظام الترشيح والمضخة لتقليل مخاطر التسرب والتلوث.

من خلال فهم كيفية بناء هذه المكونات الأساسية وتفاعلها، يمكنك الاستفادة بفعالية من القوة الهائلة للقوة الهيدروليكية لعملك.

جدول الملخص:

المكون	الوظيفة الأساسية
الهيكل الرئيسي	يوفر الدعم الهيكلي ويتحمل القوة.
نظام الطاقة (المضخة والسائل)	يولد وينقل الضغط الهيدروليكي.
الأسطوانات الهيدروليكية (المكبس والكباس)	يضاعف القوة المدخلة لإنشاء قوة خرج هائلة.
نظام التحكم	يدير اتجاه وسرعة وضغط الكباس.

هل تحتاج إلى مكبس هيدروليكي موثوق به لمختبرك أو خط إنتاجك؟ تتخصص KINTEK في معدات المختبرات عالية الجودة، بما في ذلك المكابس الهيدروليكية القوية المصممة للدقة والتحكم والمتانة. تم تصميم آلاتنا للتعامل مع احتياجاتك الخاصة بالتشكيل أو التشكيل أو اختبار المواد بموثوقية استثنائية. اتصل بنا اليوم للعثور على المكبس المثالي لتطبيقك وتجربة فرق KINTEK في الأداء والدعم. تواصل مع خبرائنا الآن!

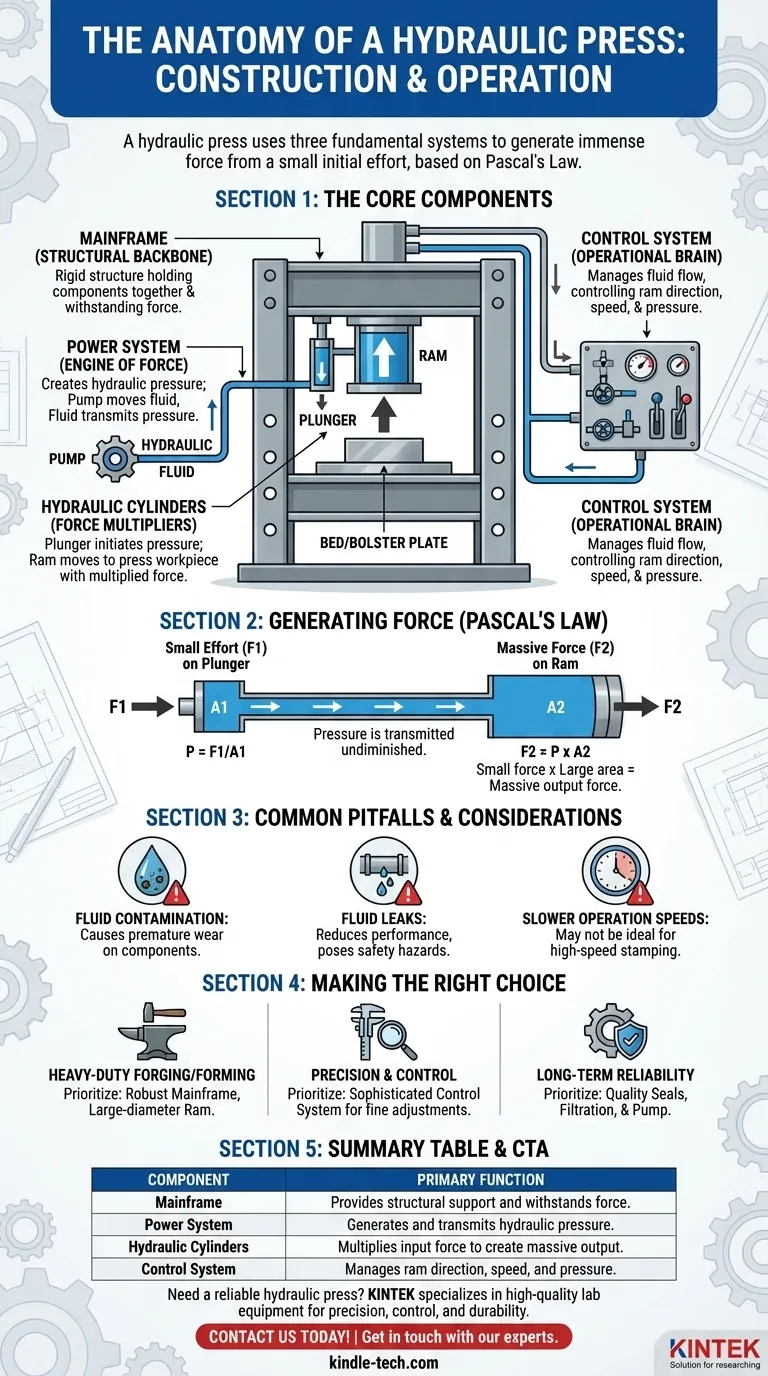

دليل مرئي
