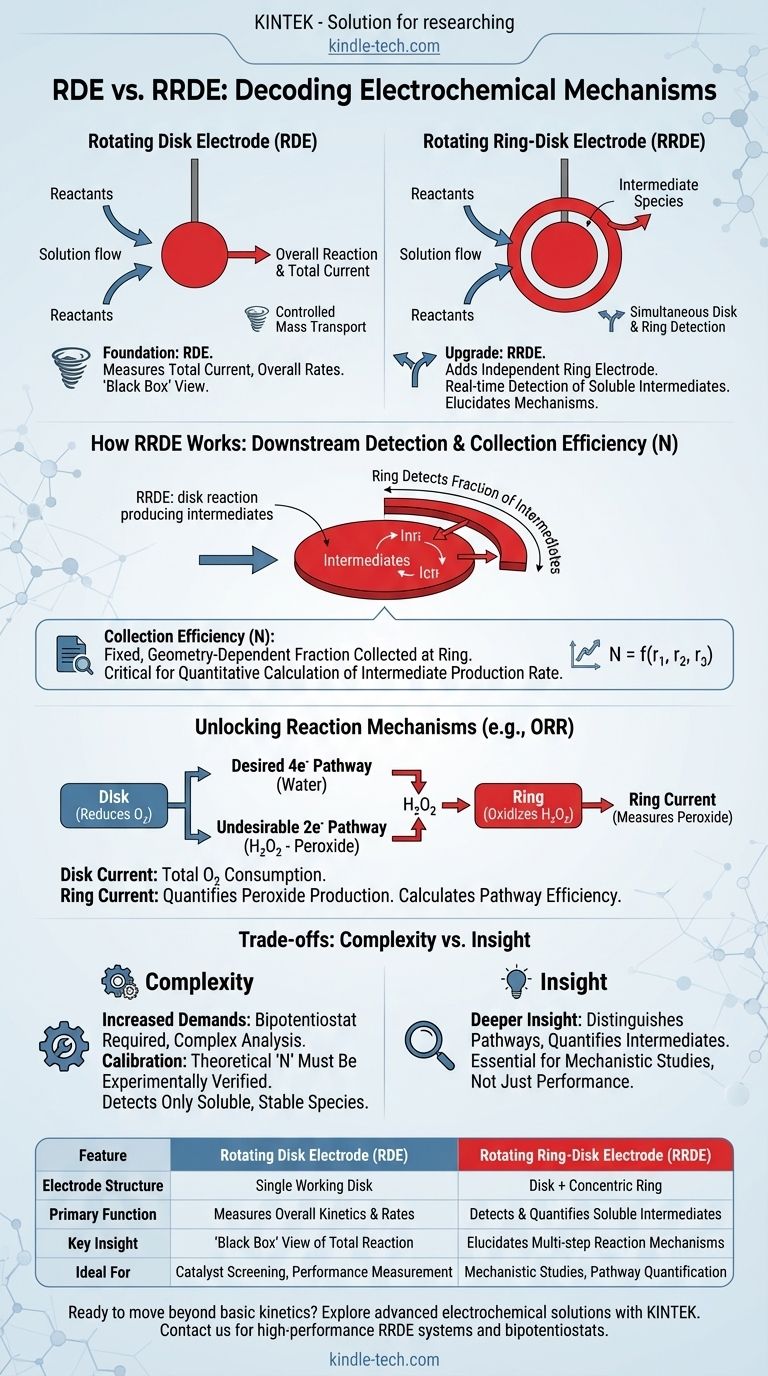

الفرق الأساسي بين القطب القرصي الدوار (RDE) والقطب الحلقي القرصي الدوار (RRDE) هو إضافة قطب عمل ثانٍ ومستقل. في RRDE، يحيط بالقرص المركزي قطب حلقي متحد المركز، وهو معزول كهربائيًا عن القرص، مما يسمح له بالعمل ككاشف سفلي للمنتجات المتولدة عند القرص.
بينما تستخدم كلتا التقنيتين ديناميكا مائية متحكم بها لدراسة حركية التفاعلات، فإن القطب الحلقي في RRDE يضيف قدرة حاسمة: الكشف الكمي وفي الوقت الفعلي للوسائط التفاعلية الذائبة. هذا يحولها من أداة لقياس معدلات التفاعل الكلية إلى جهاز قوي لتوضيح آليات التفاعل متعددة الخطوات.
الأساس: القطب القرصي الدوار (RDE)
الـ RDE هو أداة أساسية في الكيمياء الكهربائية تُستخدم لدراسة معدلات التفاعل تحت ظروف متحكم بها وقابلة للتكرار بدرجة عالية.
إنشاء نقل كتلة متحكم به
يؤدي دوران القطب إلى سحب المحلول نحو سطحه ثم يدفعه للخارج شعاعيًا. هذا يخلق طبقة حدودية انتشارية رقيقة جدًا ومحددة جيدًا، يتناسب سمكها عكسيًا مع الجذر التربيعي لمعدل الدوران.
يسمح هذا التحكم الدقيق في نقل الكتلة بفصل تأثيرات نقل الكتلة عن الحركية الجوهرية للتفاعل الكهروكيميائي الذي يحدث على سطح القطب.
ماذا يقيس الـ RDE
تقيس تجربة الـ RDE التيار الكلي المتدفق عبر القطب القرصي كدالة للجهد المطبق.
من هذه البيانات، يمكنك تحديد المعلمات الحركية الرئيسية للتفاعل الكلي، مثل التيار المحدود، التيار الحركي، والعدد الكلي للإلكترونات المنقولة (n).
القيود الأساسية
يعمل الـ RDE كـ "صندوق أسود". يمكنه أن يخبرك بالكفاءة الكلية وسرعة التفاعل (على سبيل المثال، أن الأكسجين تم اختزاله باستخدام متوسط 3.9 إلكترون لكل جزيء)، لكنه لا يستطيع أن يخبرك كيف حدث ذلك. لا يمكنه التمييز بين مسار مباشر بأربعة إلكترونات ومسار بإلكترونين ينتج وسيطًا يتم اختزاله لاحقًا.
الترقية: القطب الحلقي القرصي الدوار (RRDE)
يعتمد الـ RRDE مباشرة على الـ RDE بإضافة القطب الحلقي، الذي يعمل كجهاز استشعار حساس في اتجاه التيار.
الحلقة ككاشف سفلي
عندما تستهلك المواد المتفاعلة عند القرص، يتم دفع أي منتجات أو وسائط ذائبة إلى الخارج بواسطة القوة الطاردة المركزية للدوران. يمر جزء من هذه الأنواع فوق القطب الحلقي قبل أن يتشتت في المحلول الكلي.
من خلال ضبط جهد الحلقة على قيمة حيث يمكنها الكشف عن وسيط معين (على سبيل المثال، عن طريق أكسدته)، تقيس الحلقة تيارًا يتناسب مع كمية هذا الوسيط الذي يتم إنتاجه عند القرص.
مفهوم كفاءة التجميع (N)
تعد كفاءة التجميع (N) ثابتًا حاسمًا ومعايرًا مسبقًا لأي RRDE معين. يتم تحديدها بشكل بحت من خلال هندسة القطب (نصف قطر القرص والحواف الداخلية والخارجية للحلقة).
يمثل N الكسر الثابت من المادة المتولدة عند القرص والمضمون هندسيًا "تجميعه" (أي، الكشف عنه) عند الحلقة. معرفة هذا تسمح لك بحساب معدل إنتاج الوسيط عند القرص كميًا بناءً على التيار المقاس عند الحلقة.
فك شفرة آليات التفاعل
يسمح لك الـ RRDE بإجراء تجربتين في وقت واحد. على سبيل المثال، في تفاعل اختزال الأكسجين (ORR):
- القرص: يتم ضبطه على جهد حيث يختزل الأكسجين. يخبرك التيار بالمعدل الكلي لاستهلاك الأكسجين.
- الحلقة: يتم ضبطها على جهد حيث تؤكسد بيروكسيد الهيدروجين (H₂O₂)، وهو وسيط شائع.
من خلال قياس تياري القرص والحلقة، يمكنك حساب بدقة النسبة المئوية للتفاعل الذي يسير عبر المسار غير المرغوب فيه ذي الإلكترونين (إنتاج البيروكسيد) مقابل المسار المرغوب فيه ذي الأربعة إلكترونات (إنتاج الماء مباشرة).
فهم المفاضلات
على الرغم من قوته، يقدم الـ RRDE تعقيدًا إضافيًا ليس ضروريًا دائمًا.
زيادة المتطلبات التجريبية
تتطلب تجربة RRDE مقياس جهد ثنائي، وهو جهاز قادر على التحكم بشكل مستقل في الجهد وقياس التيار عند قطبين عمل منفصلين (القرص والحلقة) في وقت واحد. تحليل البيانات أكثر تعقيدًا بطبيعته أيضًا.
المعايرة ليست اختيارية
تعتمد كفاءة التجميع النظرية N على هندسة مثالية. في الممارسة العملية، يجب التحقق منها تجريبيًا باستخدام زوج أكسدة-اختزال جيد السلوك وقابل للعكس قبل أن تتمكن من الوثوق بنتائجك الكمية لنظام غير معروف.
يكشف فقط عن الأنواع الذائبة والمستقرة
يمكن للحلقة فقط الكشف عن الوسائط الذائبة والمستقرة بما يكفي للبقاء على قيد الحياة خلال وقت الانتقال من القرص إلى الحلقة. لا يمكنها توفير معلومات حول الأنواع التي تظل ممتزة على سطح القرص أو التي تتحلل فورًا.
اختيار التقنية المناسبة لتجربتك
يعتمد اختيارك بالكامل على السؤال الذي تحتاج إلى الإجابة عليه.
- إذا كان تركيزك الأساسي هو فحص المحفزات الجديدة أو قياس الأداء العام: غالبًا ما يكون الـ RDE كافيًا، وأبسط، ويوفر البيانات الحركية الضرورية مثل التيار المحدود وعدد الإلكترونات الكلي المنقول.
- إذا كان تركيزك الأساسي هو فهم مسار التفاعل أو تحديد كمية إنتاج الوسيط: الـ RRDE ضروري، حيث أن القطب الحلقي هو الطريقة الوحيدة للكشف المباشر وتحديد كمية هذه الأنواع الذائبة في الوقت الفعلي.
- إذا كنت تطور فهمًا أساسيًا لعملية كهروكيميائية: يوفر الـ RRDE مستوى أعمق بكثير من البصيرة وهو أمر بالغ الأهمية للدراسات الميكانيكية، متجاوزًا بكثير منظور "الصندوق الأسود" للـ RDE.
من خلال فهم هذا الاختلاف، يمكنك اختيار الأداة الدقيقة اللازمة للانتقال من مجرد قياس الأداء إلى فك شفرة الآلية الكيميائية الأساسية حقًا.
جدول الملخص:
| الميزة | القطب القرصي الدوار (RDE) | القطب الحلقي القرصي الدوار (RRDE) |
|---|---|---|
| هيكل القطب | قطب قرصي عامل واحد | قطب قرصي + قطب حلقي متحد المركز |
| الوظيفة الأساسية | يقيس الحركية ومعدلات التفاعل الكلية | يكشف ويحدد كمية الوسائط التفاعلية الذائبة |
| الرؤية الرئيسية | منظور "الصندوق الأسود" للتفاعل الكلي | يوضح آليات التفاعل متعددة الخطوات |
| مثالي لـ | فحص المحفزات، قياس الأداء | الدراسات الميكانيكية، تحديد كمية المسار |
